PCB板载焊接式M3规格SMD螺母垫片

　　在消费电子、工业控制板卡的PCB组装环节，板载螺纹连接的可靠性一直是结构设计人员需要重点考量的细节，传统的压铆螺母需要在PCB上预留安装孔后通过压合设备固定，不仅对板材厚度有严格要求，压合过程中产生的应力还容易导致PCB内层线路开裂，尤其是厚度1.6mm以下的薄型FR-4板材，压铆不良率长期居高不下。这款SMD型M3螺母垫片，正是针对表面贴装工艺设计的板载连接紧固件，完全适配现有SMT产线的全流程加工要求，无需额外增加压铆工序，可与其他表贴元器件一同经过钢网印刷、贴片、回流焊完成固定，大幅简化板卡组装流程。

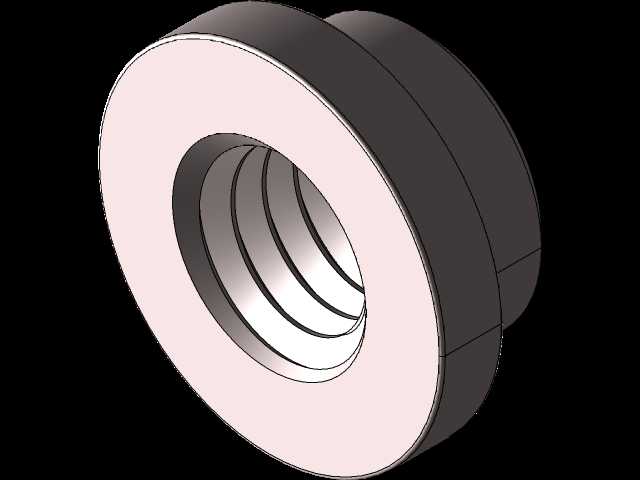

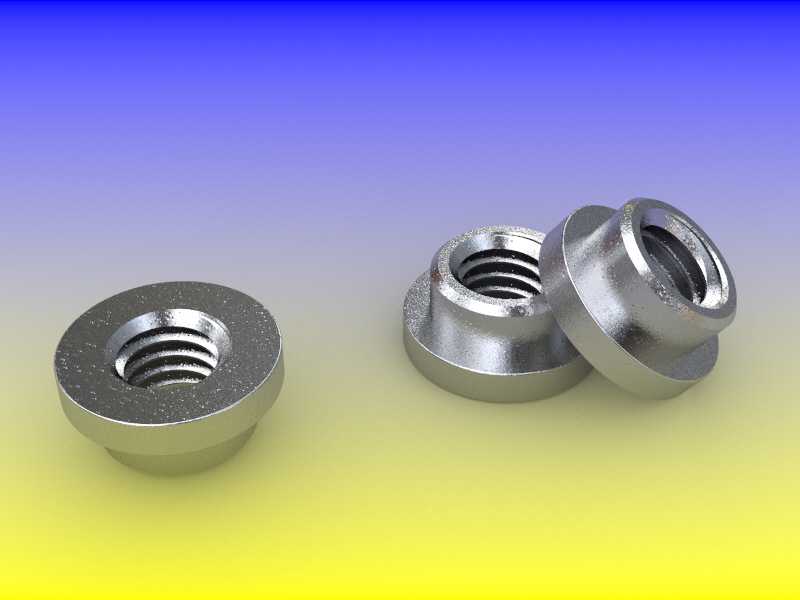

　　从结构设计来看，这款螺母采用带法兰边的一体式结构，法兰盘底面为平整的可焊接面，表面做了适合焊锡浸润的镀覆处理，焊接后法兰边与PCB焊盘完全贴合，不仅能提供更大的焊接接触面积提升连接强度，还能在螺母与PCB之间形成均匀的支撑面，避免螺丝锁附时应力集中损伤板材。螺母主体的内螺纹为标准M3规格，螺纹精度满足常规电子组装的锁附要求，可适配长度3-8mm的M3机牙螺丝，满足PCB板上固定屏蔽罩、小型结构支架、外接接线端子等多种连接需求。

　　尺寸边界方面，这款螺母安装后在PCB表面以上的突出高度仅为1mm，属于超薄型表贴紧固件，对于内部空间紧凑的便携类电子产品来说，这个高度参数可以有效规避元件干涉问题，在布局时不需要为螺母预留过多的垂直空间，能够提升PCB的元件排布密度。法兰边的外径经过优化设计，既保证了足够的焊接面积，又不会占用过多的板面布线空间，对应的PCB焊盘可以按照标准表贴元件的焊盘设计规则制作，不需要做特殊的异形处理，钢网开孔也可以按照常规焊盘的开窗比例设置，不会增加SMT工艺的调试难度。

　　在实际应用场景中，这类SMD螺母垫片除了用于常规的刚性FR-4电路板，还可以适配铝基板、柔性PCB加补强板的组装场景，尤其是在LED照明驱动板、小型传感器模块、便携医疗设备的控制板上，这类不需要二次压合的表贴紧固件，能够有效减少组装工序中的人工干预环节，降低因为压合对位偏差导致的报废率。焊接完成后，螺母的拉拔力可以满足常规电子设备的抗振动要求，在常规的运输、使用振动环境下不会出现脱落问题，螺纹的重复锁附次数也能满足产品组装、后期维护的多次拆装需求，不会因为几次锁附就出现螺纹滑牙、焊盘脱落的问题。

　　设计这类表贴紧固件的时候，需要重点考量回流焊过程中的热变形问题，这款螺母的材质选用适合回流焊高温环境的金属材料，经过峰值260摄氏度的回流焊温区后不会出现螺纹变形、镀层脱落的问题，法兰边的平面度控制在合理范围内，不会因为焊接时的应力导致螺母倾斜，保证后续螺丝锁附时的垂直度，避免出现滑牙、锁附不到位的情况。另外，螺母的法兰边边缘做了微小的倒角处理，不会在贴片吸嘴取料时出现卡料问题，适配所有主流型号的贴片机吸嘴取料，可直接编入SMT贴片程序，不需要定制特殊的吸嘴或者供料器，能够直接融入现有产线的加工流程，不需要额外的设备投入。

　　对比传统的板载连接方案，这款SMD螺母垫片不需要在PCB上开贯通的安装孔，能够避免开孔位置对板面布线的影响，尤其是在高密度布线的多层板上，不需要为了避让压铆螺母的安装孔调整走线层的线路布局，能够提升PCB的布线利用率，减少因为避让安装孔导致的布线层数增加，间接降低PCB的制造成本。同时，因为是表面贴装焊接，螺母的固定位置不会出现压铆螺母常见的板材背面凸起问题，对于背面也需要布置元件的双面贴装PCB来说，不会影响背面元件的贴装空间，适配双面回流焊的工艺要求。

　　在选型使用时，设计人员只需要在PCB布局时按照螺母的封装尺寸预留对应焊盘，不需要额外设计定位孔或者避让结构，焊接后的螺母与PCB表面形成可靠的金属连接，除了提供机械连接功能之外，还可以在需要接地的场景下，通过焊盘与PCB的接地层连通，实现屏蔽罩等结构件的可靠接地，减少额外的接地弹片或者接地导线的使用，进一步简化产品结构。
