压电式面板操作开关结构设计

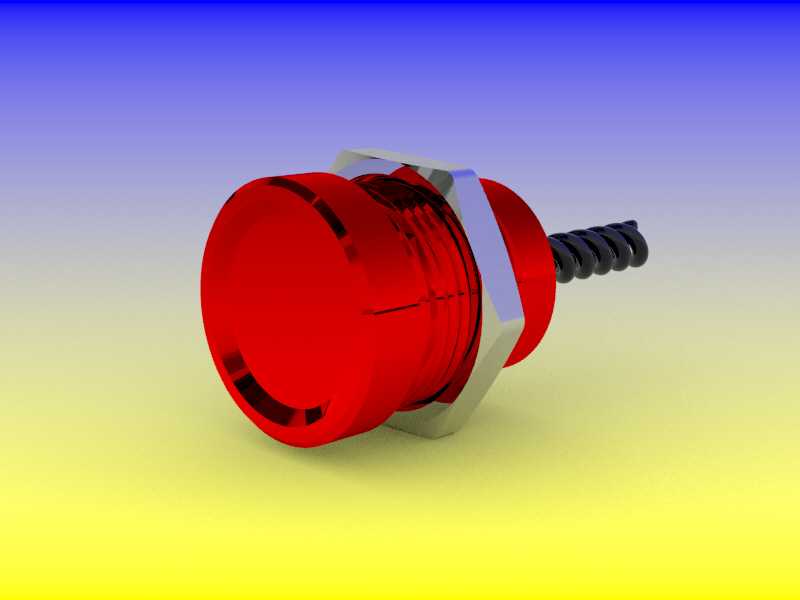

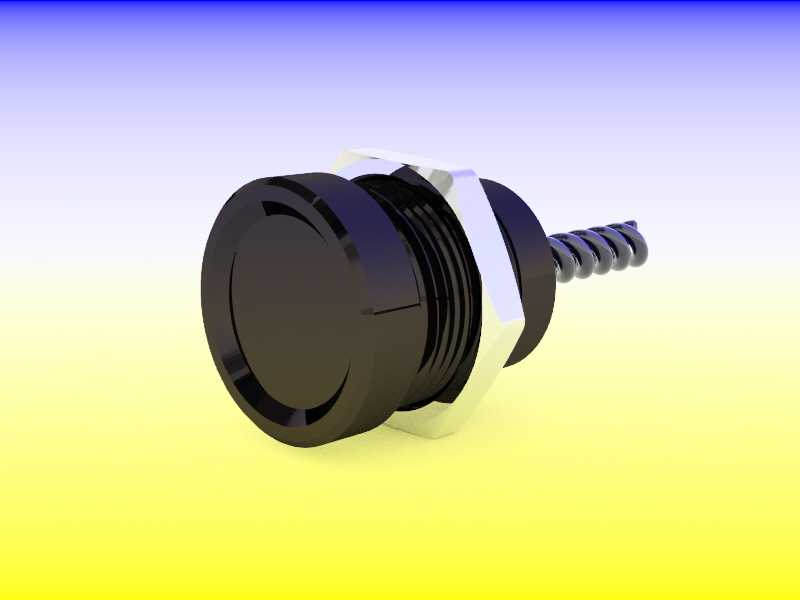

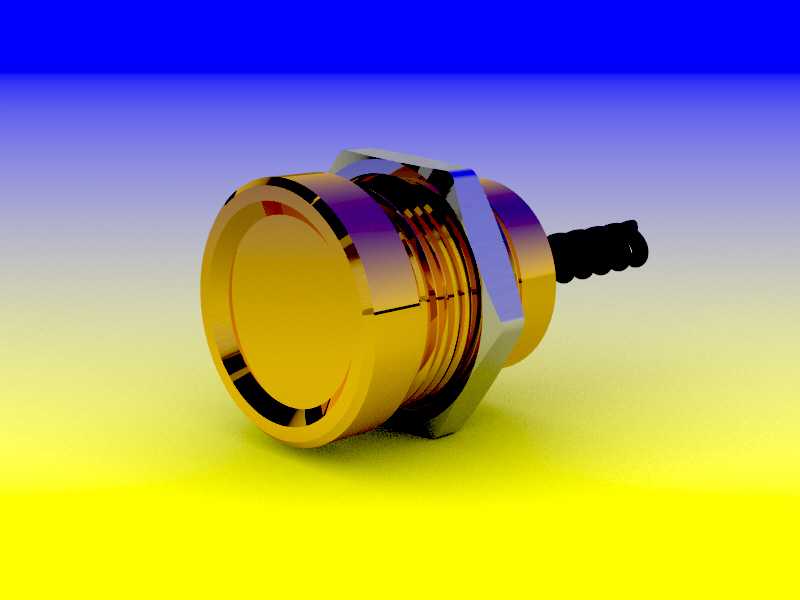

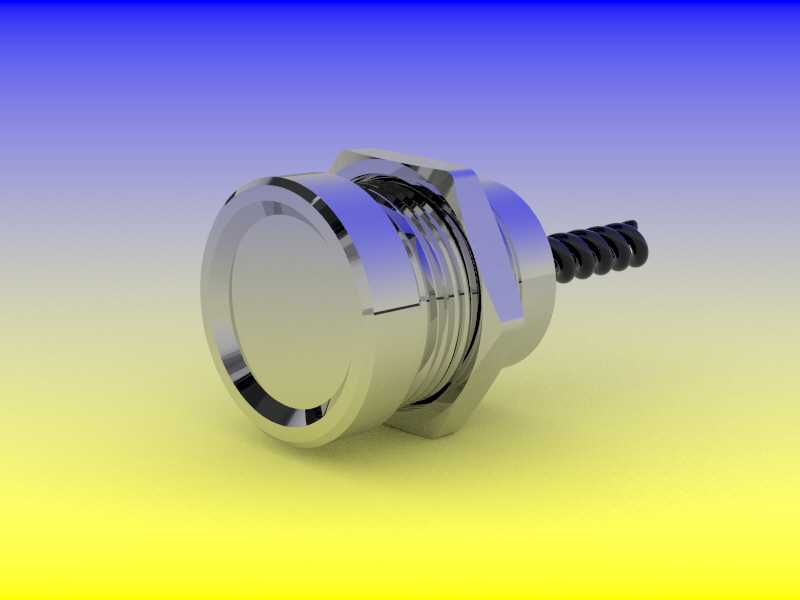

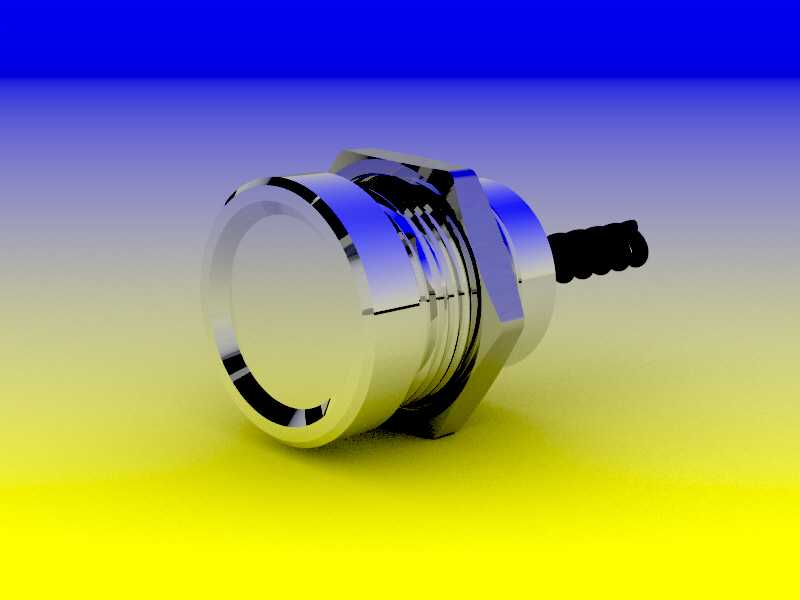

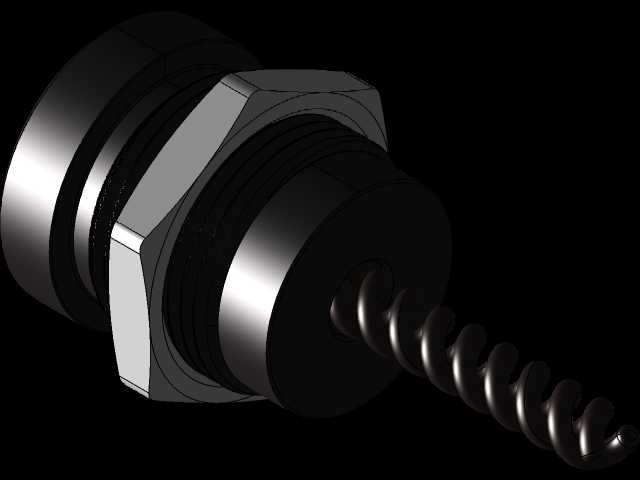

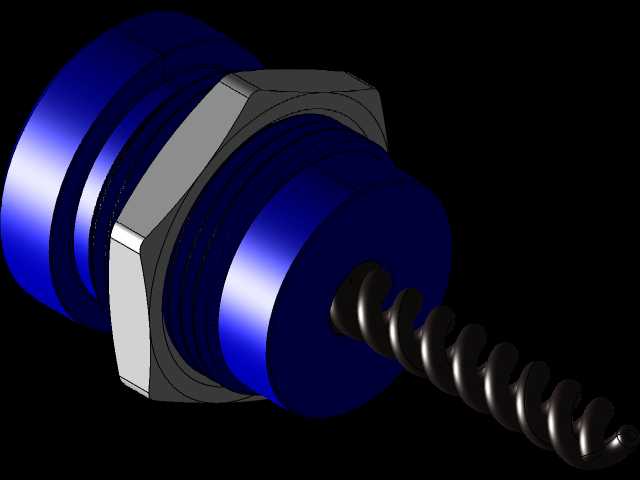

　　在工业控制设备、机床操作面板、小型电子检测装置的操控界面设计中，这类压电式面板开关是十分常用的人机交互元件，不同于传统机械触点式开关，它依靠压电陶瓷的压电效应实现触发信号输出，没有机械接触结构，在粉尘、轻度油污的工业现场环境下，使用寿命远高于普通微动开关，不会出现触点氧化、接触不良的常见故障。从实际选型适配的角度看，这款开关的操作端头部直径为19.0mm，这个尺寸刚好匹配工业设备面板上常用的20mm标准安装孔预留公差，安装时通过自带的六角锁紧螺母从面板背面紧固，不需要额外设计复杂的固定卡扣，面板开孔直径控制在13.5mm即可，安装后操作端突出面板表面的高度为4.50mm，不会因为突出过高被现场误触，

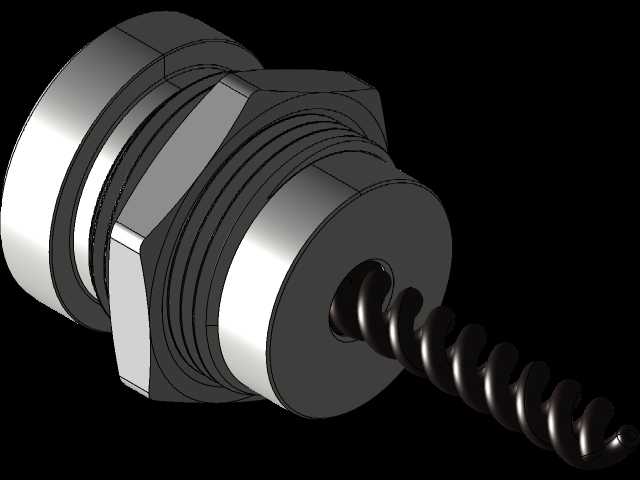

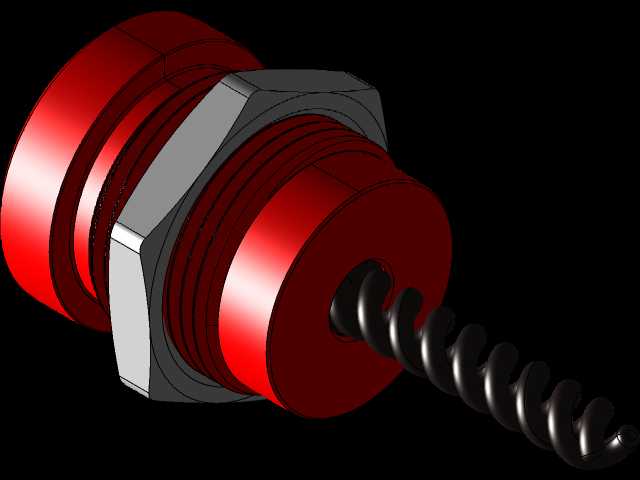

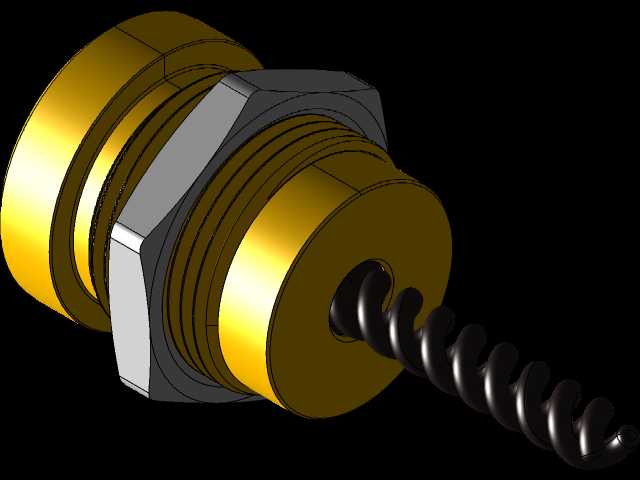

　　也不会因为高度过低导致操作人员戴劳保手套时无法准确按压触发。开关尾部带的螺旋状引线结构，是专门为面板内部布线预留的应力释放设计，设备面板开合、内部走线拉扯时，应力会被螺旋段的形变吸收，不会直接作用在开关内部的压电陶瓷焊接点上，避免长期使用后出现引线脱落的问题。设计这类开关的三维模型时，首先要明确安装边界的尺寸公差，面板安装的螺纹段外径要和开孔尺寸留0.2-0.3mm的间隙，方便装配时快速对位，六角螺母的对边尺寸要符合通用紧固件的标准，方便现场用普通扳手就能完成紧固，不需要定制专用工具。操作头部的边缘做了小角度的倒角处理，一方面是去除加工毛刺避免划伤操作人员手指，另一方面按压时的触感反馈更柔和，不会有尖锐的棱角触感。

　　作为非照明型的开关型号，它不需要在头部预留导光结构，整体头部结构可以做的更紧凑，密封性能也更容易保证，在一些不需要状态指示灯、仅需要触发信号的工位上，这种结构的开关成本更低，可靠性也更高。从应用场景来看，这类开关除了用在普通机床的操作面板上，在小型自动化设备的启停控制、检测仪器的功能触发、甚至是一些户外便携设备的操作按键上都能适配，因为没有机械磨损结构，它的触发次数可以达到百万次级，远高于普通机械开关的十万次寿命，在高频触发的工位上使用，能大幅降低设备的维护频次，减少因为开关故障导致的停机时间。建模过程中要注意几个关键的配合尺寸：螺纹段和锁紧螺母的配合公差要符合普通公制螺纹的间隙配合标准，装配时螺母可以顺畅拧入，不会出现卡滞；

　　头部和螺纹段的同轴度要控制在0.1mm以内，安装后头部不会出现偏斜，和面板表面保持垂直；尾部的螺旋引线部分要做简化的柔性示意，不需要还原每一根线芯的结构，只要在装配体中体现出引线的走向空间，避免和面板内部的其他元器件、走线槽出现干涉即可。很多新手工程师在选型面板开关时，往往只关注头部的外观尺寸，忽略了面板背后的安装深度，这款开关背后的结构长度较短，即使是厚度只有20mm的薄型电控箱面板，也能顺利安装，不会出现背后突出过长顶住箱体内元器件的问题。另外，开关的操作按压力度经过适配，戴薄型劳保手套操作时只需要正常按压力度就能触发，不需要刻意加大力度，操作反馈清晰，触发时会有轻微的触感反馈，操作人员不需要看面板就能确认是否触发成功，适合在需要盲操作的工位上使用。从结构可靠性的角度，整个开关的外壳采用一体化的硬质绝缘材质，头部和螺纹段之间没有拼接缝隙，能达到基础的防尘防泼溅要求，日常生产现场的少量切削液飞溅、粉尘飘落都不会进入开关内部影响性能，不需要额外加装防护套就能直接在普通工业环境下使用。
