PS165P10Y系列压电式面板操作开关

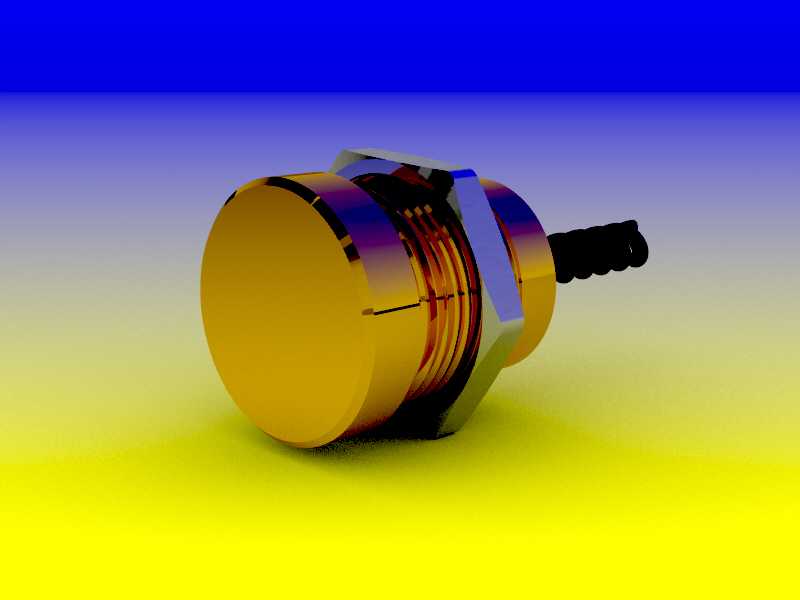

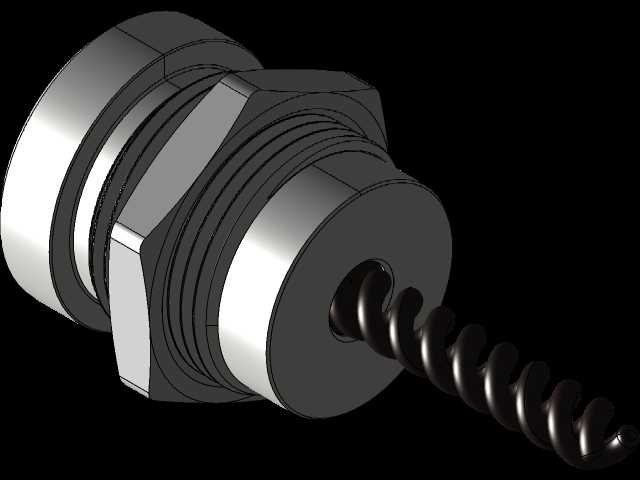

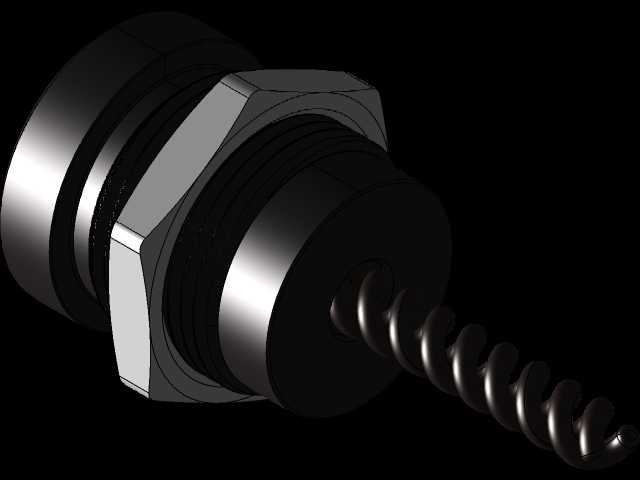

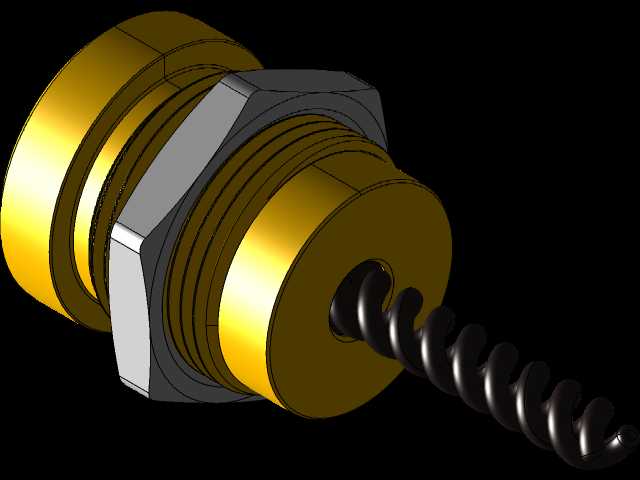

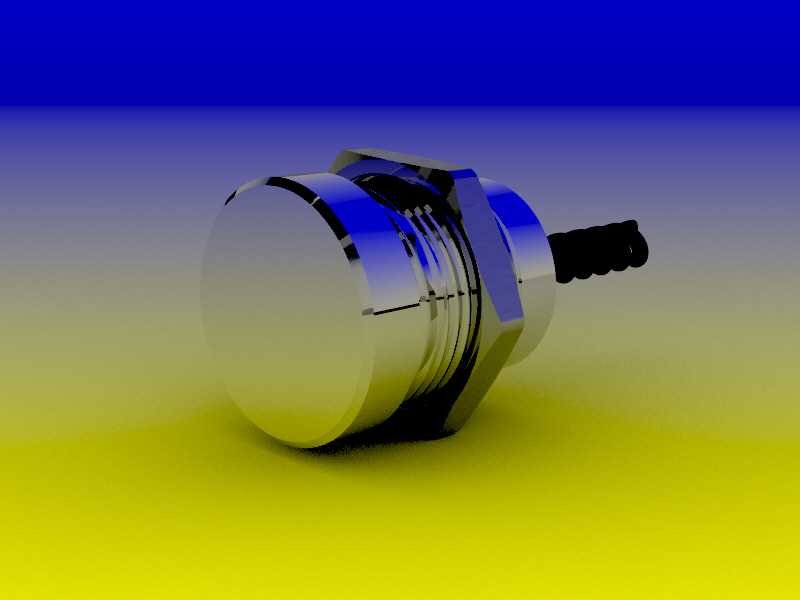

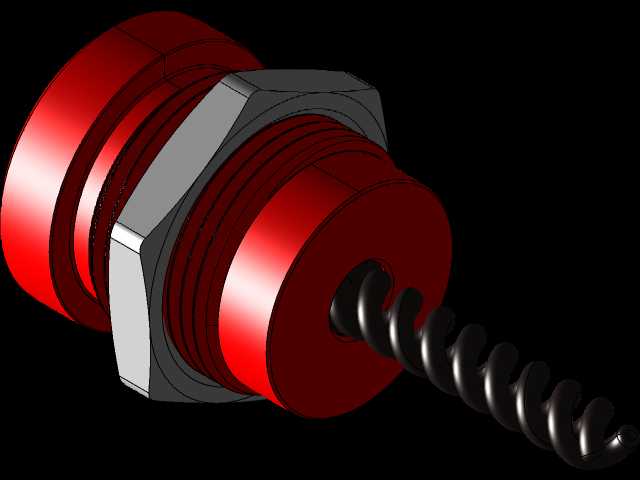

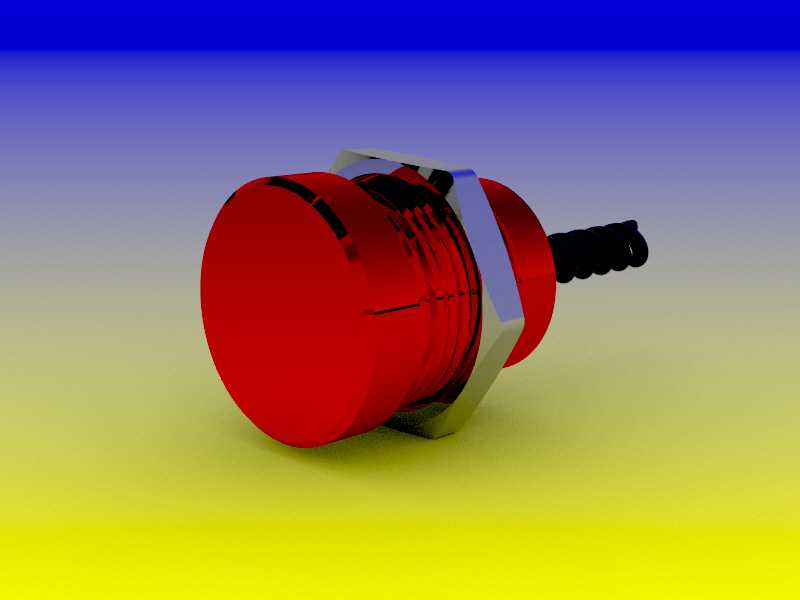

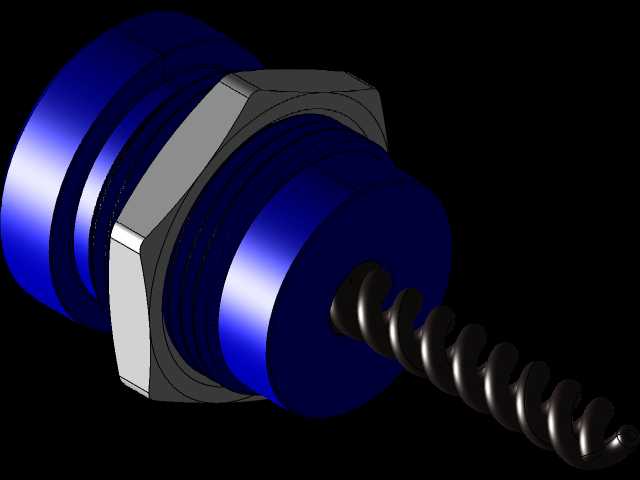

　　在工业控制设备的操作面板设计中，操作类开关的选型直接关系到整套设备的操作可靠性与面板布局合理性，这款压电式面板开关就是针对非照明型工控操作场景开发的小型操作元件，适配各类机床操作面板、小型设备控制盒、检测仪器操作面的安装需求。从实际使用场景来看，这类压电开关区别于传统的机械触点式开关，依靠压电效应触发通断信号，没有机械活动触点结构，在多粉尘、轻度油污的车间环境下，不会出现触点氧化、机械结构卡滞的问题，长期频繁操作的寿命远高于普通轻触按钮，很适合设备上需要高频触发的操作点位，比如机床的手动进给触发、小型设备的启动确认、检测工位的信号输入点位。从设计思路上看，这款开关采用了螺纹式面板安装结构，主体为金属外壳，前端操作面为平面圆形结构，

　　没有突出的操作按键头，日常清洁面板的时候不会出现积灰死角，也不会因为意外剐蹭碰到操作面造成误触发，非照明的设计简化了内部结构，不需要预留指示灯的布线空间，对于不需要状态灯光指示的操作点位来说，能有效压缩面板背后的安装深度，适配薄型面板的安装需求。尺寸参数上，这款开关的操作员触发面直径为19.0mm，这个尺寸刚好符合成年人手指指腹的操作接触范围，操作的时候不需要刻意对准，戴薄劳保手套也能准确触发；开关整体的安装后高度为4.50mm，突出面板的高度极低，不会在面板表面形成突兀的凸起，整排安装的时候面板视觉一致性很好；对应的面板安装孔直径为13.5mm，属于行业内通用的小型按钮安装孔径，不需要在面板上加工特殊尺寸的开孔，

　　用常规的开孔器就能完成面板加工，替换同尺寸的其他类型按钮也不需要重新改孔，设备改型的时候能直接沿用原有面板的开孔设计，减少结构改造成本。尾部出线位置做了防弯折的螺纹护套结构，设备内部布线的时候，即使线材有一定的弯折角度，也不会因为长期震动造成线芯断裂，适配车间设备长期运行的震动工况。在结构建模的时候，需要重点注意安装螺纹的配合公差，螺纹部分和面板安装孔的配合间隙要控制在合理范围，既要保证安装的时候能顺利旋入固定螺母，也要避免间隙过大造成开关在面板上晃动；前端操作面和主体的同轴度需要严格控制，安装之后操作面和面板表面保持平行，不会出现歪斜的情况；尾部的出线护套要和主体衔接顺滑，避免出现锐边割伤线材绝缘层的问题。

　　这类开关在实际选型的时候，要注意和面板的厚度匹配，安装螺纹的有效长度要覆盖面板厚度加上固定垫片、螺母的厚度，保证固定之后不会出现松动；如果是在户外或者高湿度的场景使用，还可以在安装的时候搭配防水密封圈，提升面板位置的防护等级。从三维建模的角度来说，这类小型标准件的模型重点要还原安装边界尺寸，包括安装孔直径、螺纹规格、整体长度、操作面直径这些和面板装配直接相关的尺寸，建模的时候不需要过度还原内部的压电元件结构，只要把外部装配尺寸做准确，就能满足面板布局设计、装配干涉检查的需求，设计人员在做面板排布的时候，可以直接调用这个模型进行布局，提前确认开关之间的操作间距，避免出现操作的时候互相干涉的问题，也能提前核对面板背后的预留空间是否足够，不会出现加工完面板之后才发现开关和内部元件碰撞的问题。
