电子秤定制数码显示印刷电路板

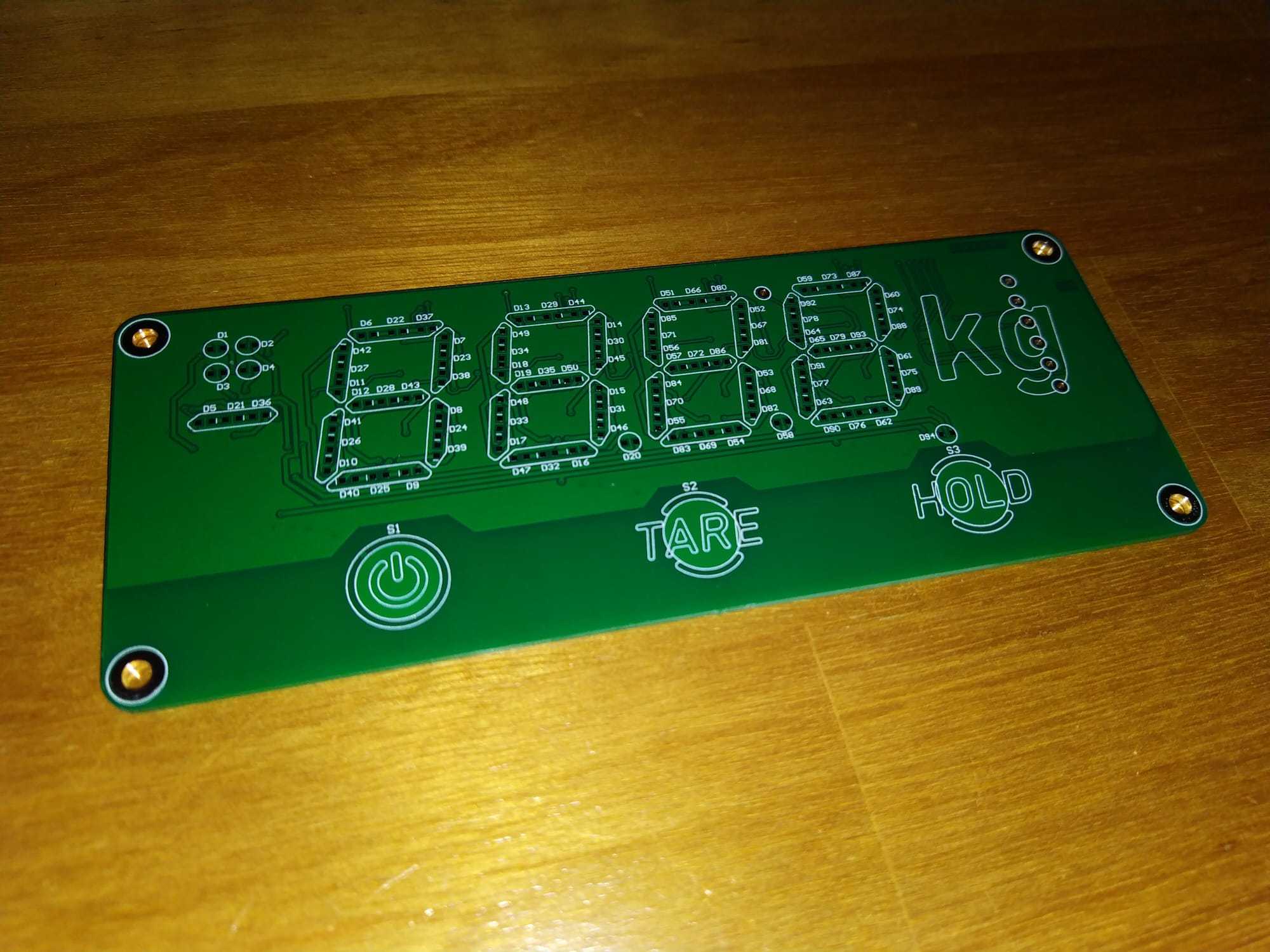

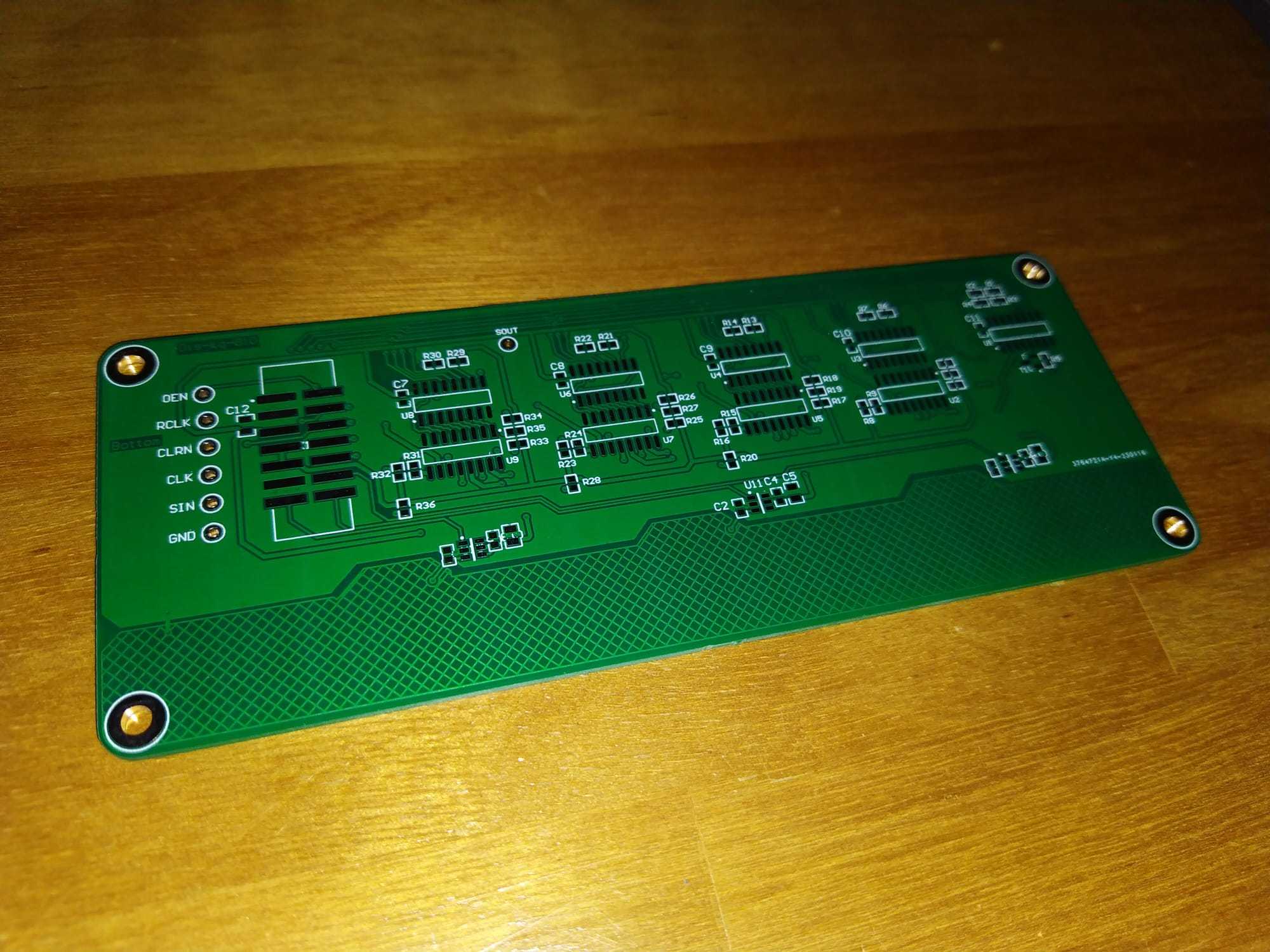

　　这块长条形印刷电路板面向桌面式称重计量终端的人机交互层开发，板体净尺寸控制在55mm×142mm，狭长轮廓适配电子秤前壳内部预留的横向安装槽位，四角预留的金属化安装孔可直接通过M3铜柱与壳体内部定位柱锁附，孔位边缘做了露铜加固处理，反复拆装也不会出现孔壁铜箔撕裂脱落的问题。板面上最醒目的是四位共阳型数码管的焊盘阵列，排布完成后可直接驱动0.56英寸高亮红色数码管，完整显示0到9999的重量数值，数码管右侧预留的kg单位标识丝印直接做在阻焊层上，无需后期额外粘贴铭牌，装配工序可以省去一道人工贴标工位。数码管下方沿板长方向依次布置三个触控按键对应的焊盘与丝印标识：最左侧是电源开关机符号，中间为TARE去皮功能键，右侧是HOLD数值锁定键，三个按键均采用电容触摸感应方案，不需要在面板上开孔安装机械轻触开关，前面板可以做成整面光滑的亚克力或者钢化玻璃面板，日常清理洒落的粉料、液体时不会有缝隙藏污，在食品配料秤、快递网点计重秤、车间零件抽检台秤这类使用场景下，防护等级可以轻松做到IP54以上。

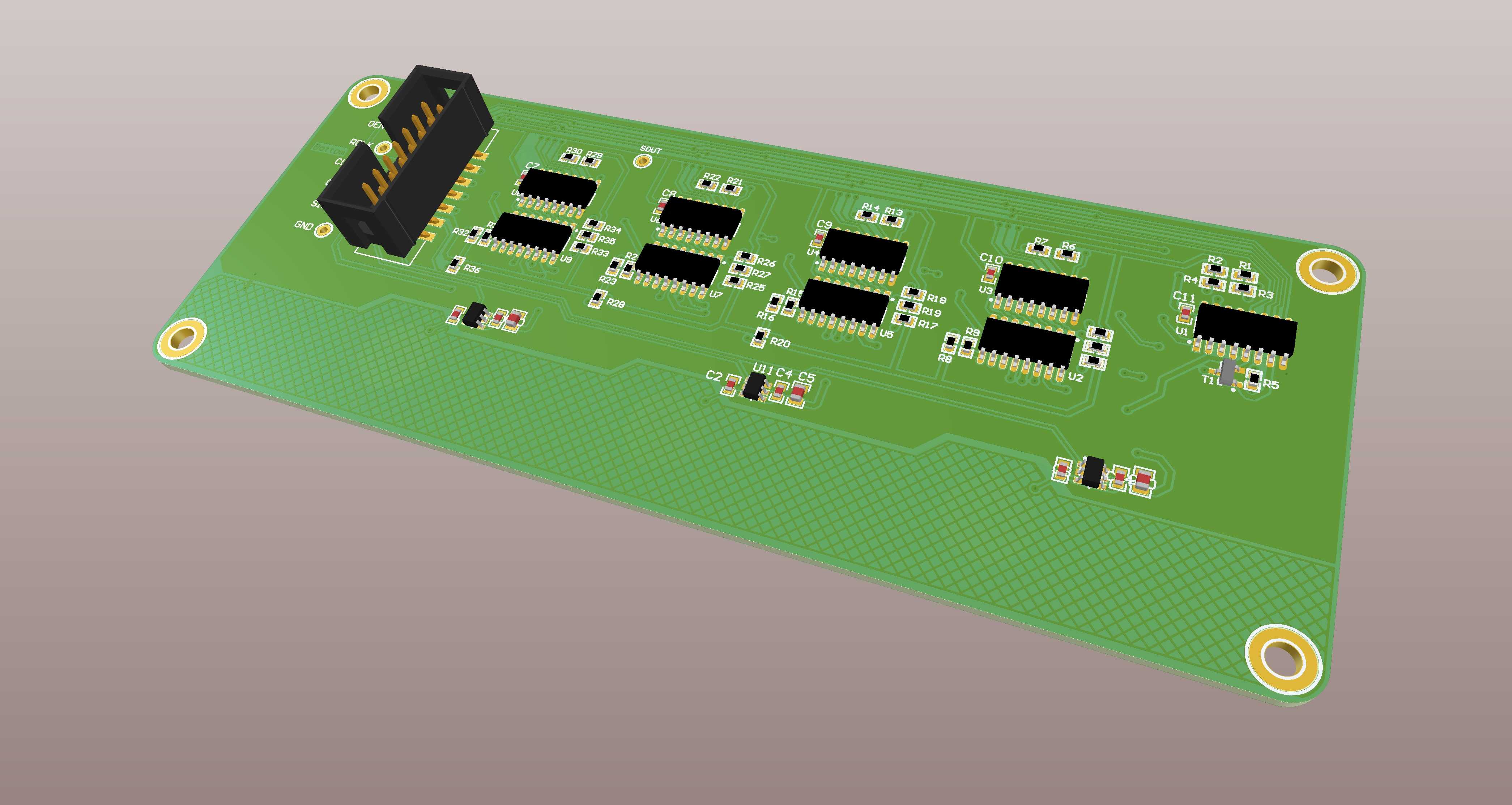

　　从硬件布局思路来看，整块板走的是极简实用路线，没有布置多余的冗余接口：数码管段选引脚全部走等长差分走线，避免不同位数码管出现亮度差；板边左侧预留的四个小型焊盘是预留的校准触点，生产环节写完称重参数后可以直接点胶封死，防止终端用户误触改动校准系数。板体四角的固定孔做了非金属化隔离环，锁附铜柱时不会和板内信号层出现短路，哪怕壳体采用金属材质做屏蔽结构，也不需要额外加装绝缘垫圈。布线时电源走线走2mm宽幅，满足数码管全亮时峰值300mA的载流需求，信号走线全部控制在0.8mm宽，强弱电区域在板内做了清晰的物理分隔，数码管驱动区域和触摸感应区域之间预留了3mm的净空隔离带，避免数码管扫描时的高频信号干扰触摸按键的采样灵敏度，实际量产调试时三个按键的触发阈值可以统一校准，不会出现个别按键误触发或者灵敏度偏低的问题。

　　安装边界层面，142mm的总长度刚好匹配常见的30kg量程商用电子秤的前面板宽度，55mm的板宽不会向后壳方向过度延伸，后方留给称重主控板、称重传感器接线端子的空间仍然充足，两块板之间可以通过2.54mm间距的排针对插连接，不需要飞线，总装时工人对准排针压合即可，接线出错概率大幅降低。板厚采用常规1.6mmFR-4玻纤板材，翘曲度控制在0.75%以内，过回流焊时数码管插座、触摸感应弹簧都可以一次性贴装完成，不需要后续手工补焊。面向不同的外观改型需求时，这块板的丝印层可以快速调整单位标识，比如把kg换成lb适配出口英制单位市场，按键功能也可以通过改写主控固件重新定义，比如把HOLD键改成单位切换键，硬件本身不需要做任何改版，就能衍生出面向快递仓储、食品加工、五金零件计数等不同场景的细分版本，开版成本可以在多个产品线之间平摊。触摸按键对应的感应焊盘直径做到12mm，隔着3mm厚的亚克力面板仍然可以稳定触发，戴薄劳保手套操作也不会出现无响应的情况，适配车间现场工人的操作习惯。
