Arduino智能扩展屏蔽板结构设计

　　这块扩展屏蔽板主要面向Arduino控制平台的二次开发场景，用于在主控板与Vizic系列智能显示、交互工具之间建立稳定的机械与电气连接。实际项目里，很多小型设备的人机界面、参数设定面板、状态显示单元都需要挂接到开源控制板上，如果直接采用飞线或零散转接，不仅装配效率低，设备在振动、检修、搬运过程中也容易出现引脚松动、线序错接等问题。该屏蔽板以叠层插接方式布置，能够直接扣合在标准Arduino板卡上方，减少柜内布线长度，也让控制盒内部的模块层次更加清晰。

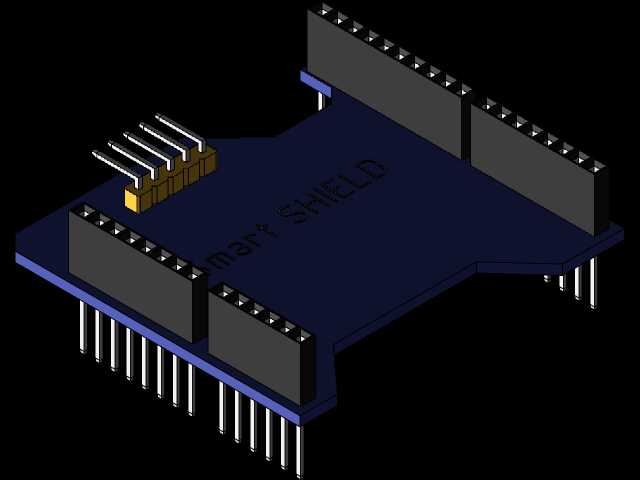

　　从结构形态看，板体采用异形PCB轮廓，边缘根据插接空间和外围元件避让做了切角处理。两侧布置长排母座，用于与主控板引脚对应连接；黑色排座高度决定了上层模块与主控板之间的垂直间隙，这个间隙既要保证焊针完全插入、接触可靠，又要为板下元件保留散热和检修空间。板体下方伸出的金属插针按照主控板引脚间距排列，装配时不需要额外判断线序，只要对准两侧排针即可完成安装，这种方式在教学实验台、小型专机控制盒、原型机验证阶段都很实用。

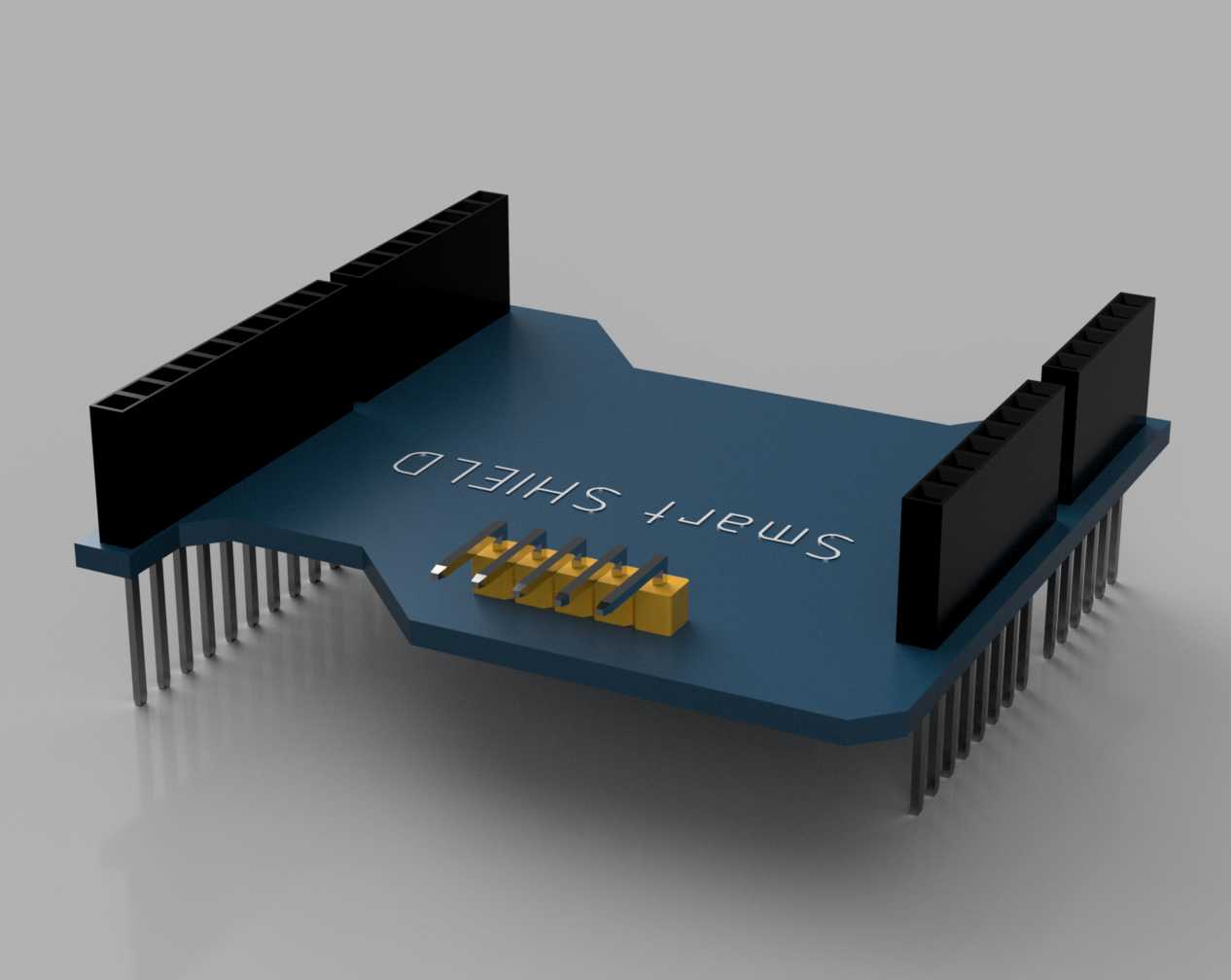

　　板面中部预留了功能元件区，图中可见黄色接线或端子类元件沿同一方向排列，便于外部信号线接入。设计这类区域时，不能只考虑原理图连通，还要兼顾接线后的操作空间：端子螺钉或压线位置不能被排座、外壳侧壁遮挡，线缆出线方向应尽量朝向设备维护侧；若板卡安装在封闭盒体内，还需复核端子高度与盒盖之间的安全距离，避免装配后压线。板面上丝印的方向标识也很关键，它能帮助装配人员快速确认板卡朝向，降低反插风险。

　　在安装边界方面，屏蔽板的外形尺寸受Arduino标准板孔位、排针间距和上层附加模块共同约束。三维建模时应先建立主控板基准，包括板厚、排针中心线、固定孔位置和板边轮廓，再向上生成扩展板。排母座属于较高元件，其本体高度、塑料定位凸台、焊脚穿过量都需要体现；若忽略这些细节，干涉检查时容易误判板间距离。板下方插针长度也要结合母座高度和主控板厚度确定，露出过长可能触碰底壳或其他线束，过短则会造成插接不到位。

　　该类板卡在设备中的用途并不局限于显示转接。凡是需要把显示模块、按键输入、传感器接口或专用通讯模块快速叠加到控制板上的场合，都可以采用类似屏蔽板思路。它的优势在于把常用连接固化到一块板上，使样机搭建从逐根接线转变为模块化叠装。对结构工程师而言，建模重点不是单纯还原电子元件外观，而是把板卡作为设备内部的一个装配单元来处理：需要考虑它与主控板的堆叠高度、与外壳立柱的固定关系、连接器插拔方向、检修时是否需要先拆除上层模块，以及线束弯曲半径。

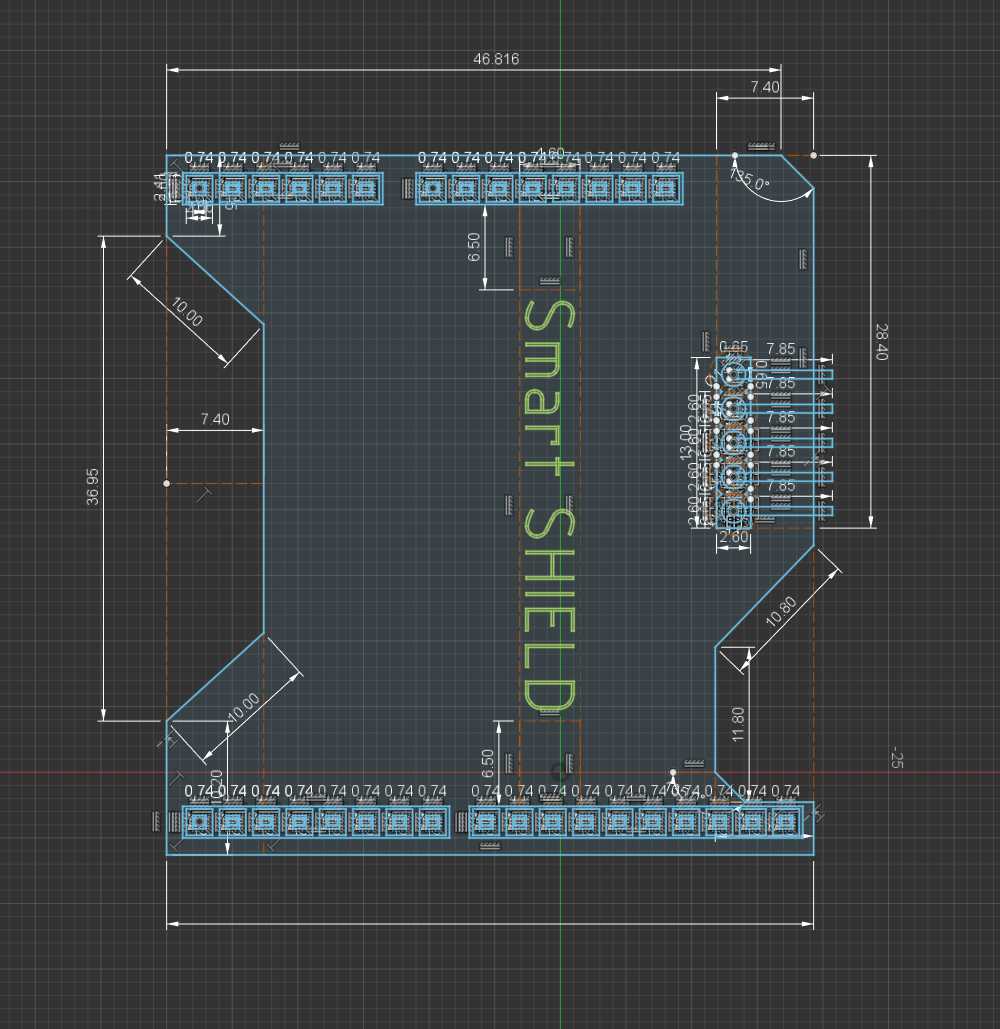

　　板体异形轮廓的处理也服务于紧凑安装。直线边缘虽然加工简单，但在受限盒体中，切角和局部收窄可以避让螺丝柱、线缆槽或侧壁加强筋。建模时应保留PCB实际边缘、焊盘禁布区附近的高元件轮廓以及排座外侧的插拔手位。若后续要生成工程图，可将板体厚度、排针间距、安装高度、元件最高轮廓和外接端子方向作为关键尺寸标注，方便结构评审。

　　从热和可靠性角度看，板上若承载显示通讯或接口转换功能，主要发热通常不大，但封闭柜内长期运行时仍应避免把板卡紧贴电源模块或驱动板。上下板之间的平行间隙有利于空气流通，排座带来的抬升量也减少了板间直接接触。对于振动较强的设备，单靠排针插接并不适合作为最终固定手段，应在外壳内增加支撑柱或压条，使屏蔽板在频繁插拔外接线时不把力矩全部传给排针。

　　整体来看，该结构把电气连接、外形避让、堆叠安装和维护操作集中在一块扩展板上，适合智能小设备、实验平台和人机交互原型的控制箱内部布置。三维设计时围绕基准板卡、连接器高度、端子操作区和外壳边界逐项校核，能够保证模型不仅外观完整，也能直接服务于装配干涉检查和安装结构确认。
