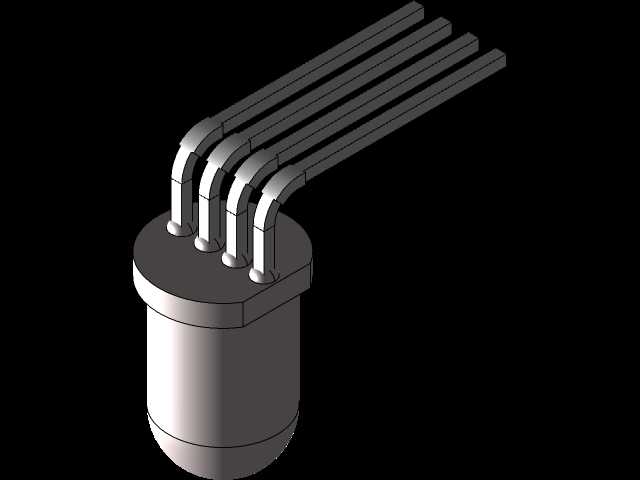

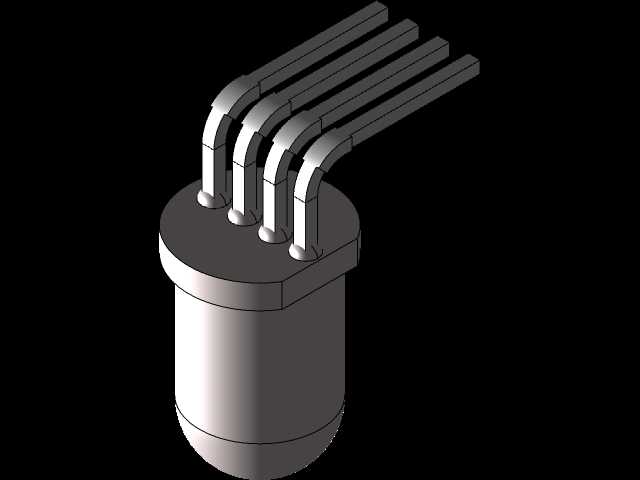

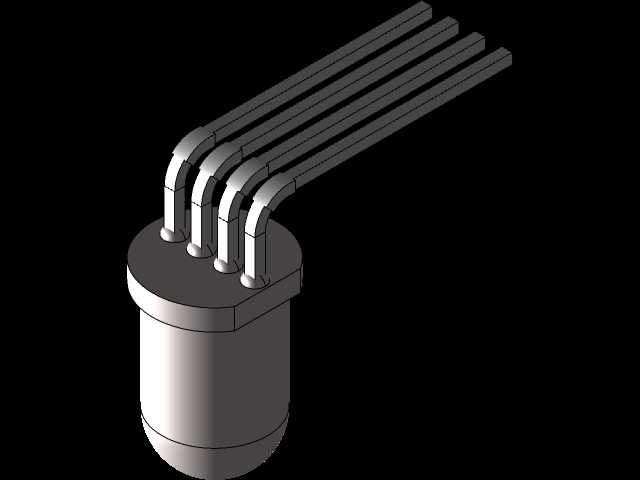

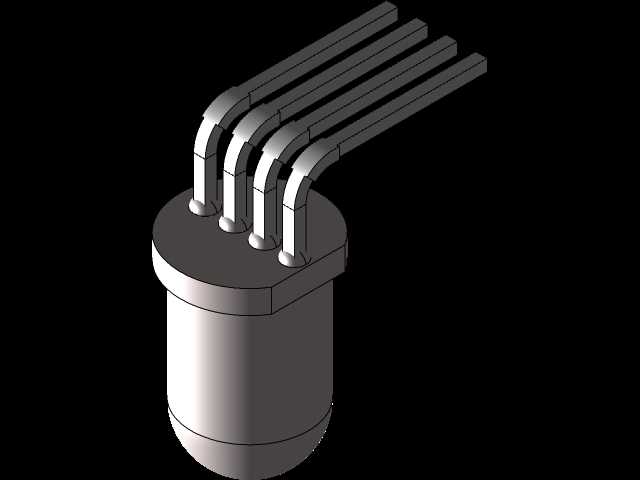

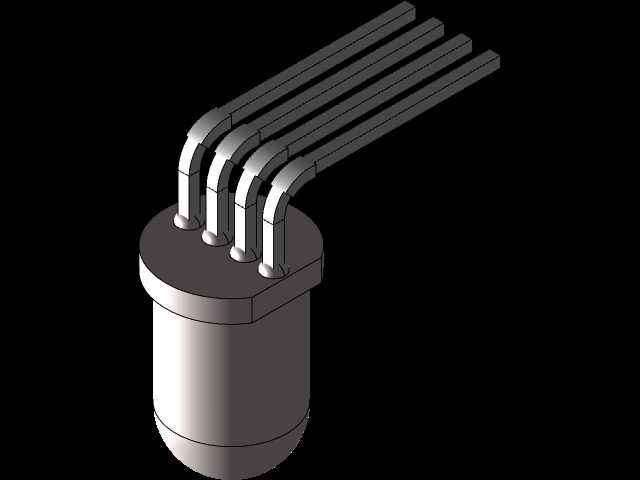

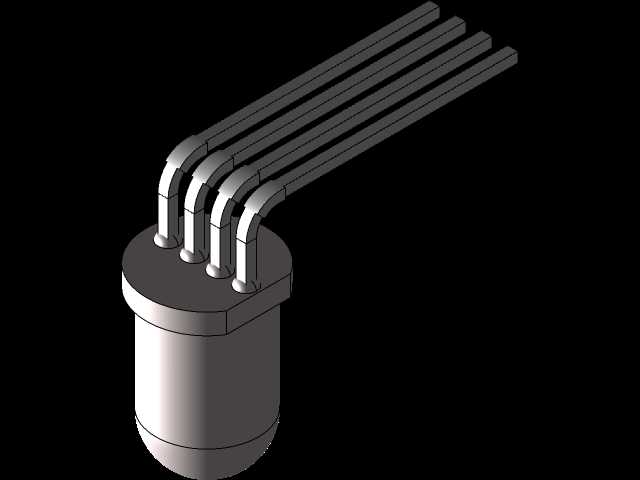

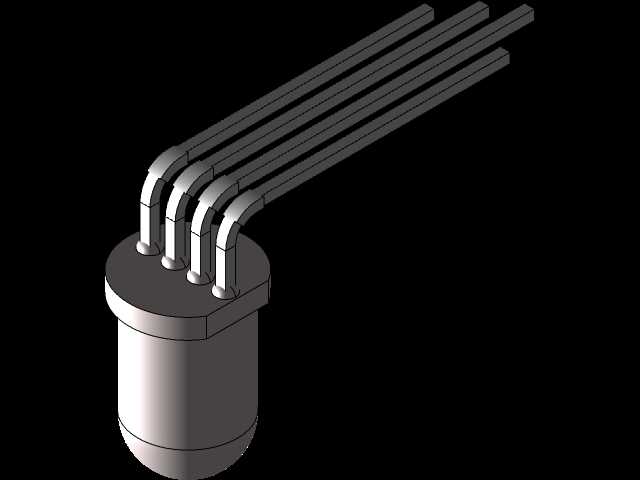

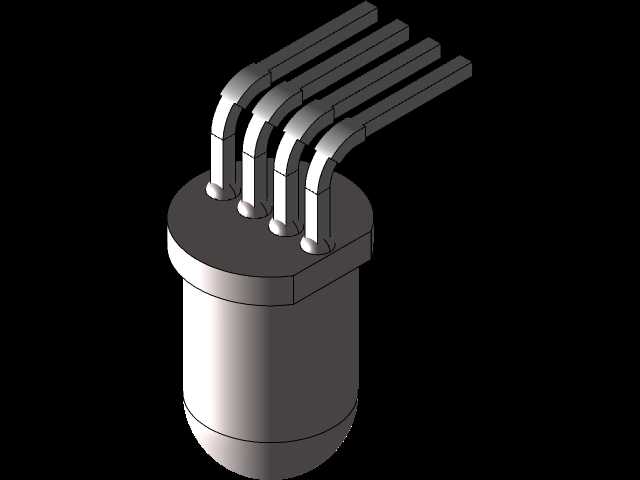

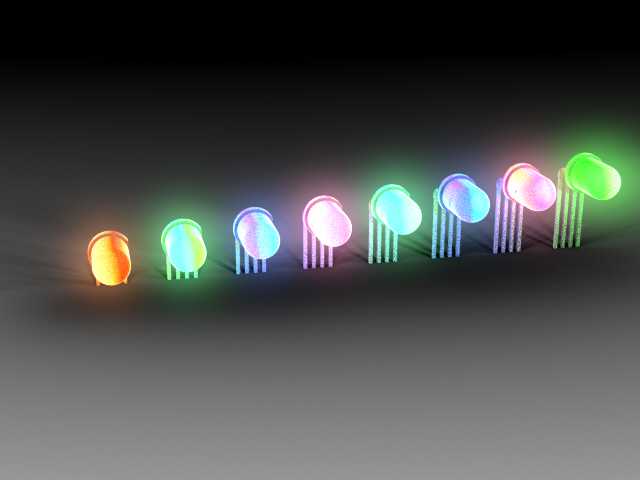

5mm直角弯脚RGB直插LED灯珠结构

　　在消费电子、工业控制指示、小型设备状态提示、DIY电子制作等诸多场景里，直插式RGB发光二极管是应用频次极高的基础电子元器件，本次涉及的5mm规格T-1 3/4封装直角弯脚款，正是针对水平贴装板面的安装需求设计的特殊引脚形态产品，区别于常规直引脚垂直安装的同规格灯珠，这款弯脚结构的器件能让发光面平行于PCB板面布置，适配很多需要侧向出光、板面水平指示的安装场景。

　　从实际安装边界来看，这款灯珠的胶体头部直径为标准5mm，采用行业通用的T-1 3/4圆头封装形态，胶体本身的透光性经过优化，能够保证红、绿、蓝三个发光芯片的出光均匀混合，实现全彩发光效果。引脚部分采用直角弯折设计，弯折位置的尺寸经过严格校核，当引脚插入PCB对应通孔完成焊接后，灯珠胶体的下沿与PCB板面的间隙控制在合理范围，既不会因为间隙过小挤压板面焊盘影响焊接可靠性，也不会因为间隙过大导致灯珠固定不稳、受外力后出现引脚变形的问题。四个引脚的间距遵循行业通用的直插RGB灯珠引脚排布规范，分别对应公共极与R、G、B三个发光芯片的控制极，设计时无需重新适配焊盘孔位，可直接兼容常规同规格直插RGB灯珠的PCB封装，仅需在布局时考虑弯脚后灯珠的水平朝向即可。

　　从功能特性角度来说，这款灯珠内置三颗独立的红、绿、蓝发光芯片，通过不同引脚的电流配比控制，可以实现全色域的混光效果，既可以单独作为单色状态指示灯使用，也可以通过PWM调光实现多彩变色、呼吸灯等效果，覆盖设备电源指示、故障报警、状态分级提示、装饰发光等多种使用需求。引脚采用可焊性良好的镀锡铜合金材质，既保证了焊接时的上锡速度与焊接强度，也具备足够的结构强度，在手工焊接或者波峰焊过程中，不会因为受热或者轻微外力出现引脚断裂、弯折变形超差的问题。

　　在设计思路层面，这款弯脚结构的灯珠主要解决了常规直引脚灯珠只能垂直板面安装、出光方向垂直于板面的局限，在很多设备内部空间局促、无法预留垂直安装高度的场景下，比如薄型控制面板、小型手持设备的侧边指示、PCB板层叠布置的狭窄空间内，采用这种直角弯脚的灯珠，可以将安装高度压缩到仅为胶体直径的尺寸，大幅降低对垂直空间的占用，同时出光方向平行于板面，能够直接朝向设备外壳的指示窗位置，不需要额外增加导光件来改变光路，既减少了整机的零件数量，也降低了导光结构带来的光损，提升指示亮度的一致性。

　　在实际选型应用时，结构设计人员需要注意，这款灯珠的通孔安装孔径需要匹配引脚直径，通常预留0.8-1mm的通孔即可保证引脚顺利插入，焊盘的设计需要遵循波峰焊或者手工焊的工艺要求，避免焊盘过近导致连锡问题。同时在布局时要预留灯珠头部的安装空间，5mm直径的胶体需要在PCB板面上预留对应的避让区域，避免周边过高的元器件遮挡出光路径。另外弯脚的弯折方向需要在PCB设计时明确标注，避免生产时出现引脚弯折方向反向、导致灯珠朝向错误的问题，通常可以在封装库中预先设置好弯折方向的标识，在布局时直接调用即可规避这类装配错误。

　　从长期使用的可靠性角度来看，这款灯珠的胶体采用耐温的环氧树脂材料，能够承受焊接时的短时高温，不会出现胶体融化、透光率下降的问题，引脚的弯折位置做了应力释放处理，在安装过程中轻微调整角度时，不会出现引脚从胶体根部断裂的问题，能够适配小批量生产时的手工装配调整需求，也能适配大批量自动化插件焊接的工艺要求，在常规的工业级工作温度范围内，都能保持稳定的发光性能与结构可靠性，不会因为温度循环出现引脚脱焊、胶体开裂等失效问题。
