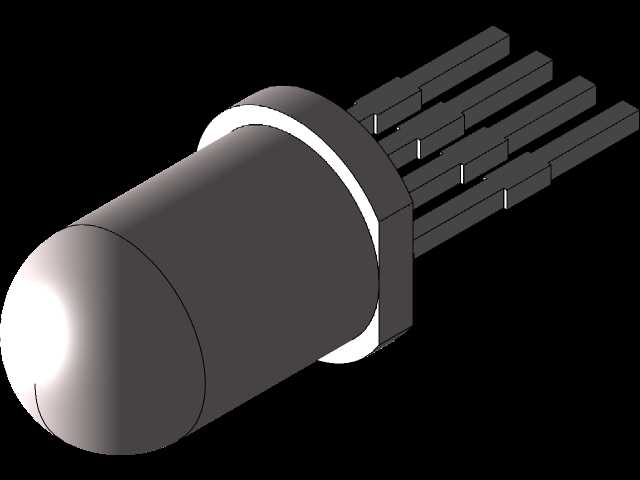

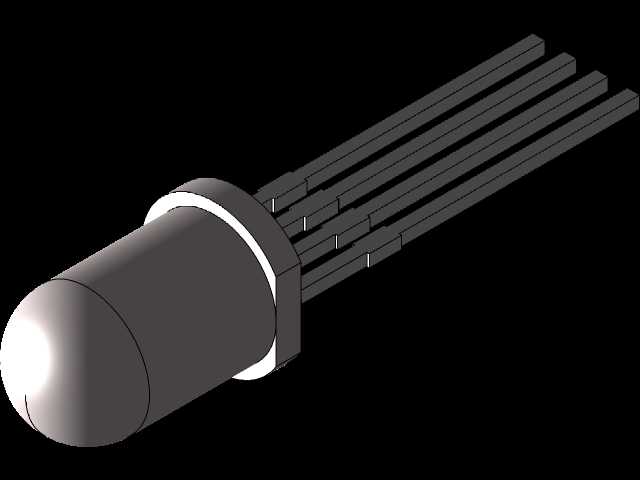

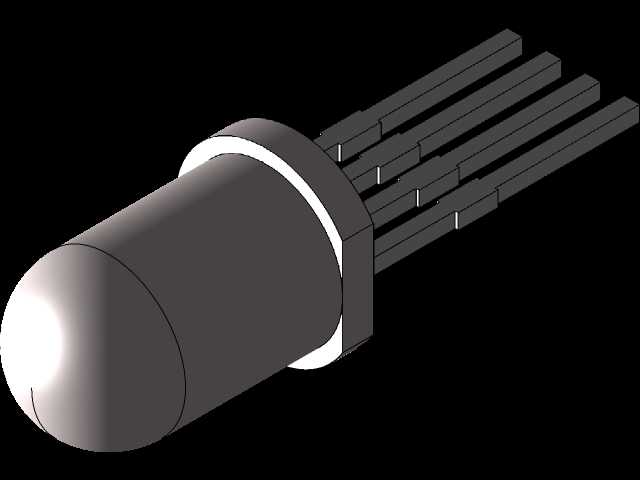

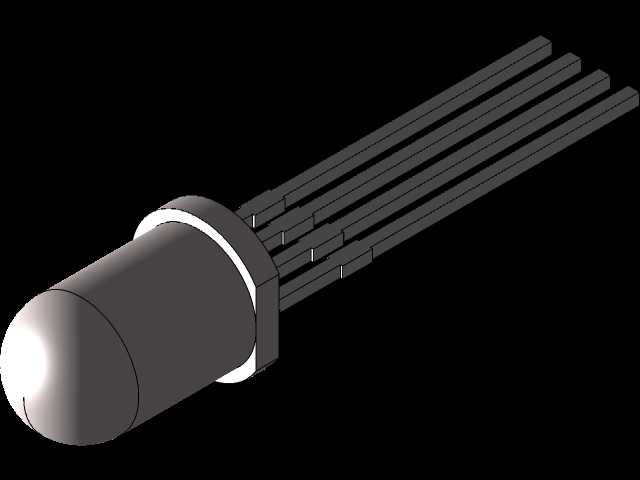

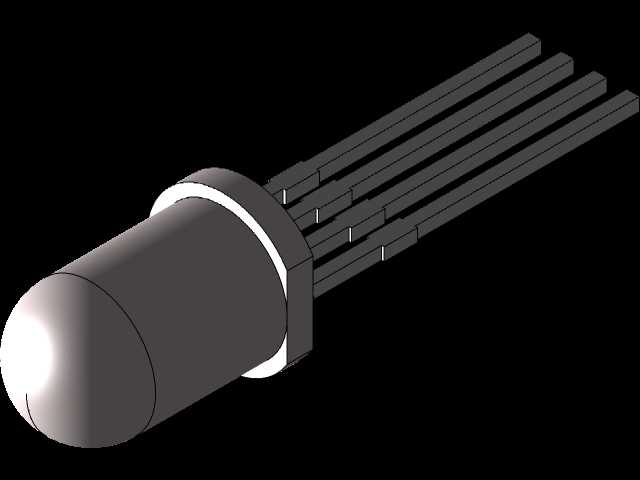

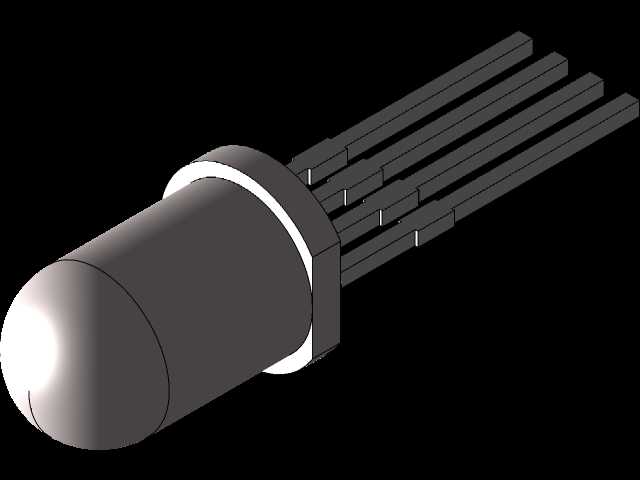

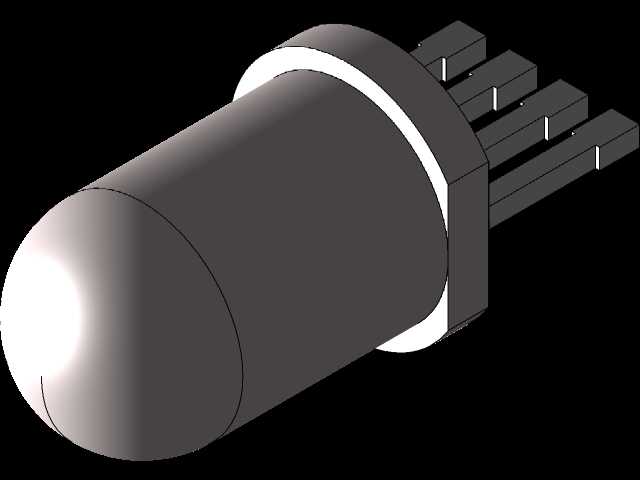

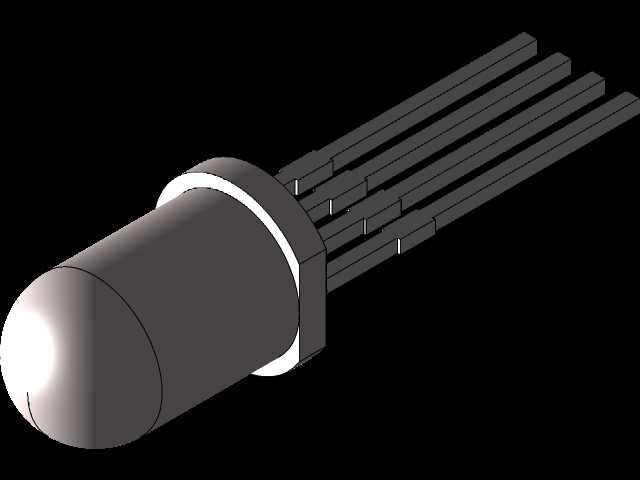

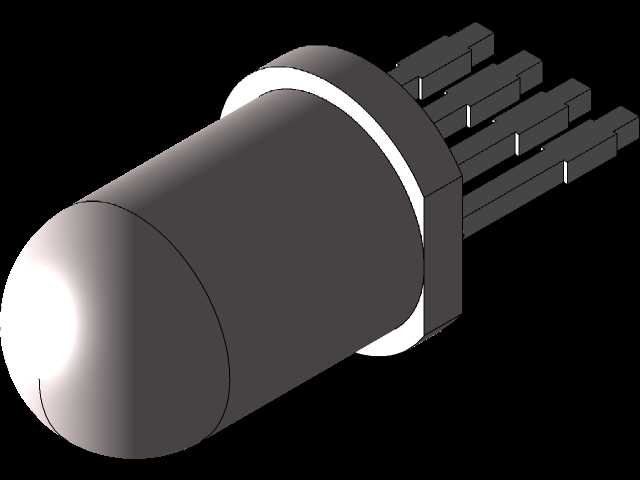

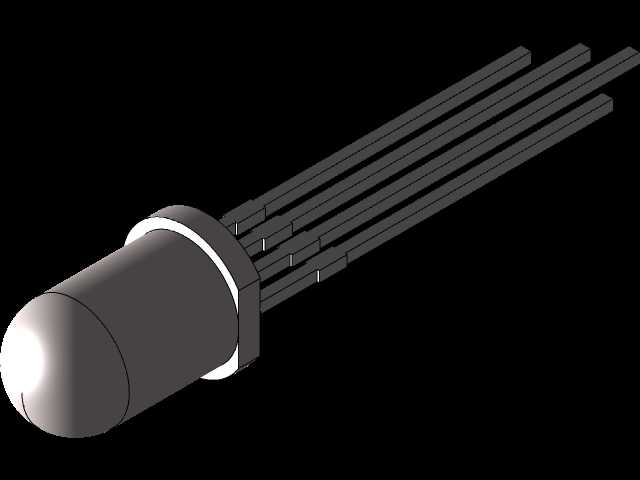

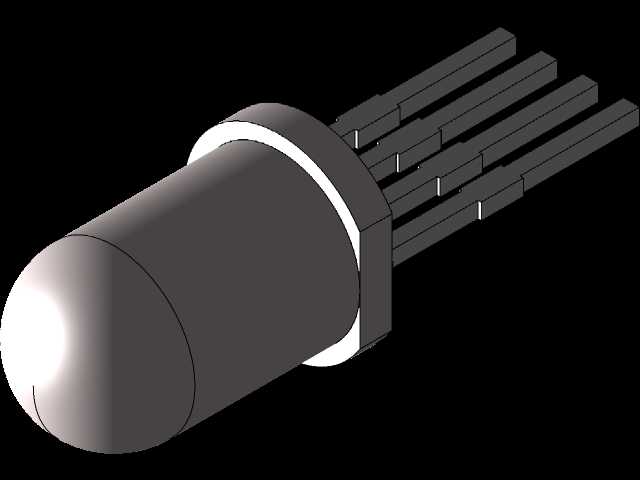

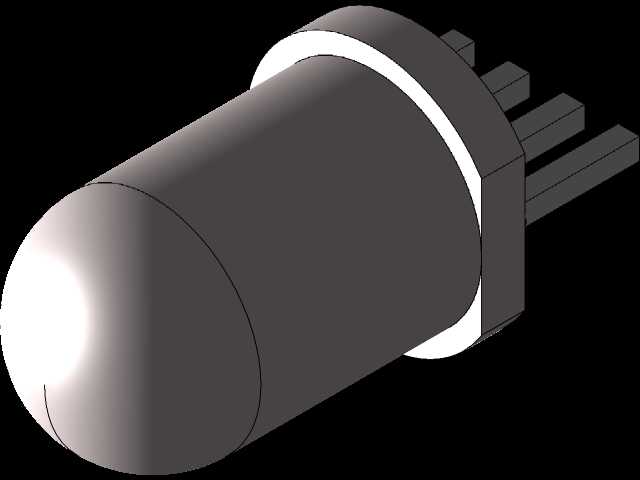

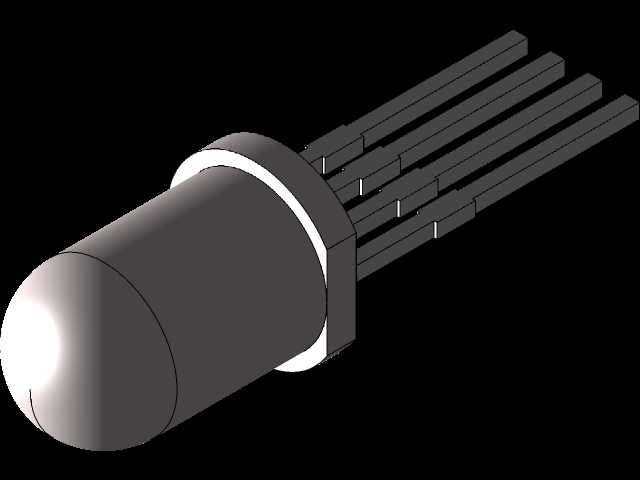

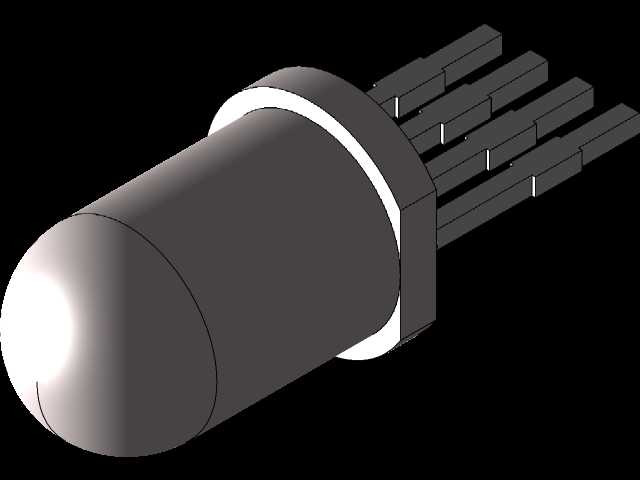

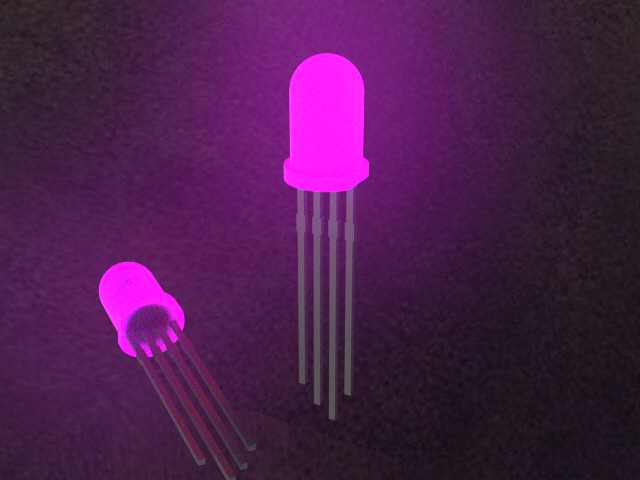

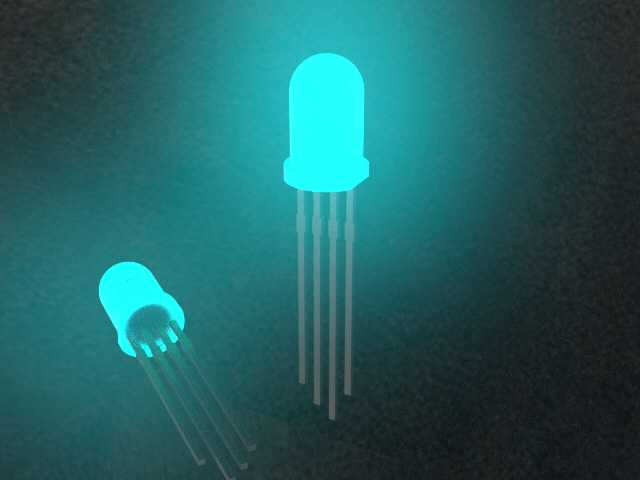

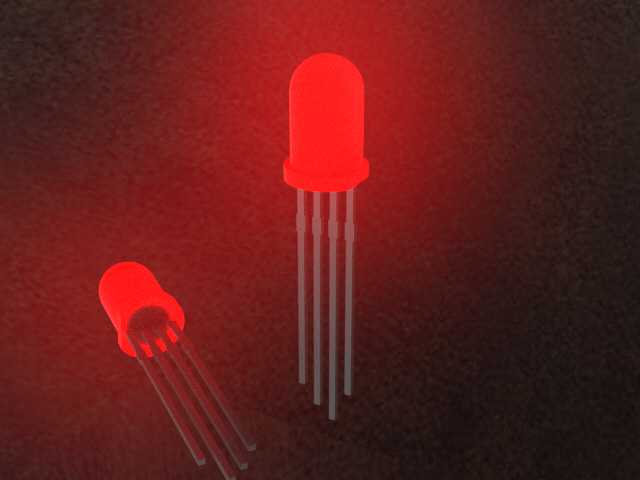

5mm直插弯脚RGB三色发光二极管结构

　　在消费电子、工业控制板卡、小型指示装置的PCB设计环节里，直插式RGB发光二极管是极为常用的板载指示元件，这款5mm规格的T-1 3/4封装RGB LED，针对通孔回流、手工焊装的常规PCB加工场景做了引脚适配，带弯曲引线的版本专门适配水平贴装的布局需求，能在板卡空间局促、指示方向需要平行于板面的场景下替代常规直插竖直安装的元件，减少额外的导光结构设计工作量。从结构设计逻辑来看，这款元件的胶体部分采用标准5mm直径的圆头环氧封装，胶体内部整合了红、绿、蓝三个独立的发光芯片，对应四根引出引脚，共阴或共阳的引脚排布遵循行业通用的间距规范，引脚直径适配常规PCB通孔的0.8mm标准钻孔尺寸，焊盘设计可以直接套用通用直插LED的封装库，不需要额外调整孔位与焊盘间距，能大幅缩短硬件设计阶段的封装绘制周期。弯脚版本的引脚弯折位置做了应力释放的圆弧过渡，避免弯折过程中引脚根部出现应力集中导致的胶体开裂或者内部金线断裂，弯折后的引脚水平段长度适配1.6mm标准厚度PCB的焊盘伸出长度，过波峰焊或者手工焊接时，引脚伸出焊盘的长度控制在1.5-2mm区间，既方便焊接时的引脚固定，也不会因为引脚过长导致焊后剪脚工作量增加，同时避免剪脚过程中产生的应力传导到胶体内部损伤芯片。实际选型应用中，这款元件的安装边界需要重点关注：胶体顶端到PCB板面的垂直高度，在弯脚水平安装状态下约为6.2mm，布局时需要和周边的接插件、电容、散热片等较高元件预留至少1mm的安全间隙，

　　避免组装过程中胶体被磕碰损伤；引脚的弯折角度控制在90度±2度的公差范围内，保证安装后胶体的轴线平行于PCB板面，发光方向正对设备的指示窗口位置，不需要额外增加导光柱来调整光路，能降低整机的物料成本与组装工序。从功能特性上，三色独立控制的结构可以通过PWM调光实现全彩发光效果，既可以做单一的电源、运行、故障状态指示，也可以通过混光实现不同的状态颜色区分，比如红色对应故障、绿色对应正常运行、蓝色对应通讯状态，也可以通过三色混光实现更多状态的指示，在小型IO模块、工控板卡、消费类电子的面板指示场景中，单颗元件就能替代三颗单色LED，节省PCB板上的布局空间，减少焊接点位的加工量。设计建模过程中，这款模型严格还原了实物的尺寸公差：

　　胶体的椭圆度公差控制在0.1mm以内，引脚的直径公差、引脚间距公差都和实物的量产规格保持一致，在做PCB板的3D布局校验时，可以直接导入模型进行干涉检查，提前发现布局时元件和周边结构件、壳体的干涉问题，避免开模或者打样后才发现装配冲突，减少打样迭代的次数。比如在做手持检测设备的面板布局时，水平安装的这款RGB LED可以直接贴靠壳体的指示窗内侧，不需要额外的导光结构，建模时可以直接匹配壳体窗口的位置，调整元件的安装高度和角度，保证发光时的光线均匀透出窗口，不会出现漏光或者光线偏斜的问题。另外，针对通孔安装的工艺要求，模型里也还原了引脚的倒角结构，方便插件时的引脚导入，不会出现引脚顶偏PCB孔位的问题，在做自动化插件的工艺仿真时，

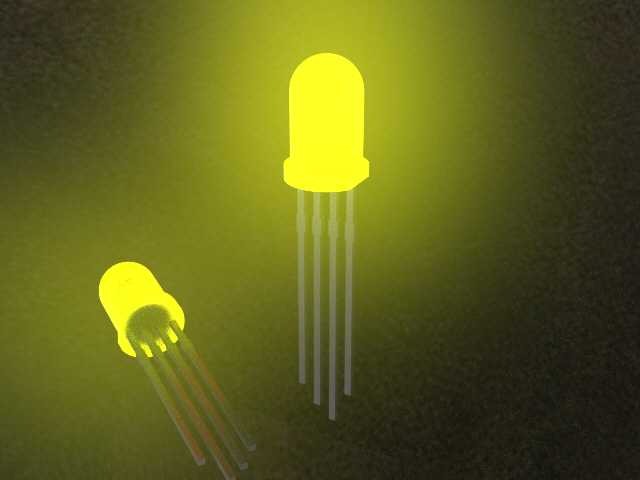

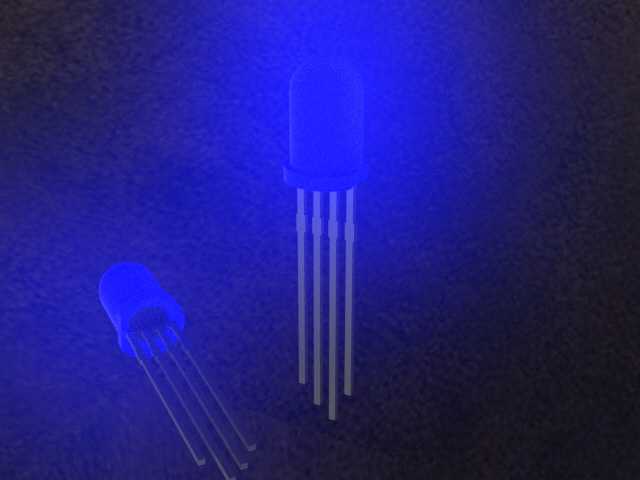

　　也能准确模拟插件过程中引脚和孔位的对位情况，评估插件机的抓取、对位参数是否合理，提前规避插件时的引脚弯折、插装不到位等工艺问题。在工业现场的小型控制盒、设备操作面板的设计中，这款元件的直插结构相比贴片LED有着更好的结构强度，在经常需要插拔接线、有轻微振动的工况下，焊点的抗疲劳性能更好，不容易出现贴片元件常见的焊点脱落问题，弯脚的结构也让引脚和焊盘的连接点承受的振动应力更小，提升长期使用的可靠性。建模时也充分考虑了不同设计场景的调用需求，模型的分层结构清晰，胶体、引脚、内部芯片的结构都做了独立的分组，在做渲染效果图或者装配动画时，可以单独给不同部分赋予材质，比如胶体的半透明环氧材质、引脚的镀锡金属材质，还原真实的元件外观效果，方便做产品的宣传图、装配说明书的配图制作。
