防水防尘MEMS数字麦克风结构设计

　　在消费电子与工业声学采集链路里，拾音前端的选型往往决定整套语音系统的信噪比下限，IM72D128这类数字PDM输出MEMS麦克风，正是面向高集成度板级拾音场景开发的表贴声学元件。从整机结构堆叠角度看，这类元件不需要传统驻极体话筒的偏置电路与模拟信号长距离走线，PDM数字脉冲直接输出至主控或音频Codec，能大幅降低板上模拟走线引入的工频干扰与串扰，在TWS耳机、智能音箱、车载语音模组、工业声纹采集终端、户外安防拾音设备里都有明确的落地场景。

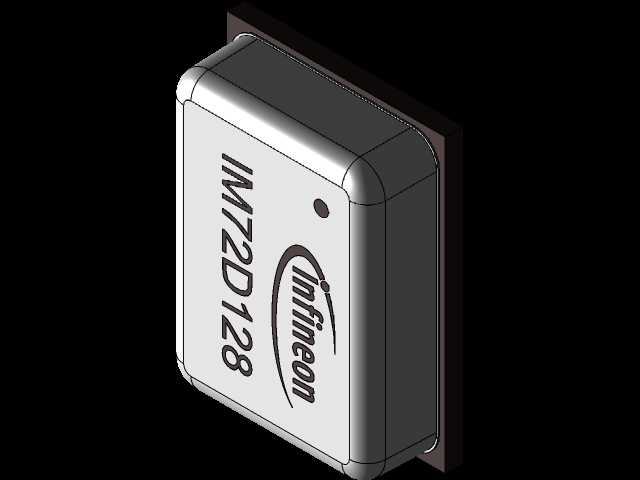

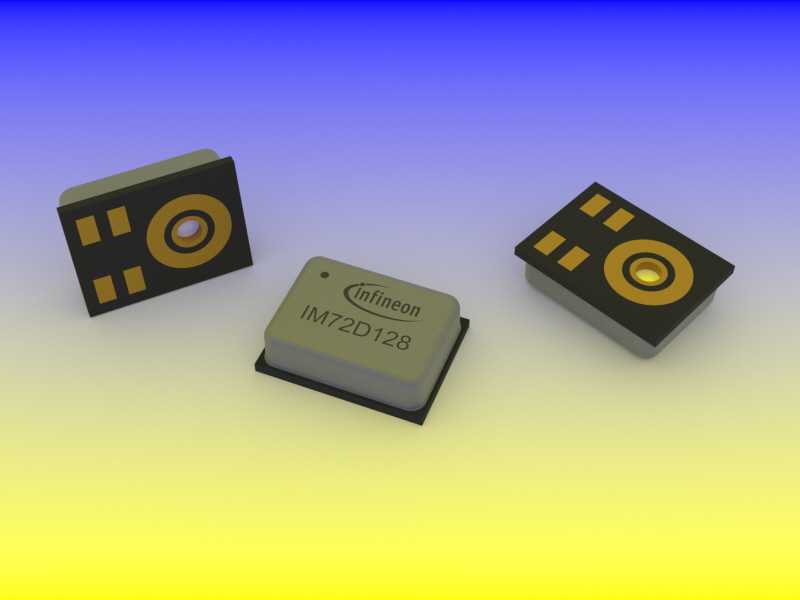

　　做板级结构设计时，首先要明确元件的物理边界：该款麦克风本体宽度3.0mm、长度4.0mm、整体高度仅1.2mm，属于超薄表贴封装，PCB布局阶段需要在元件对应拾音孔位置预留声学通孔，通孔直径通常控制在0.8~1.2mm区间，过孔区域不能覆盖阻焊层，同时要避开板上大功率芯片、电感等发热与振动源，防止热气流扰动与结构振动通过PCB传导至MEMS振膜，引入额外底噪。封装本体采用方形贴片设计，底部排布焊接焊盘与声学腔体定位结构，回流焊过程中元件底部与PCB板面之间的缝隙需要配合密封泡棉或者点胶处理，避免声音从PCB背面侧漏入拾音腔，造成频响曲线在中低频段出现凹陷。

　　这款元件自带防水防尘属性，结构设计上MEMS振膜与ASIC芯片都被封装在带声学透声膜的密闭腔体内，透声膜采用eptfe材质，既能让声波顺利传导至振膜，又可以阻挡液态水、粉尘、汗液以及生产过程中的助焊剂蒸汽进入腔体内部。在户外手持设备、厨房家电、车载外露拾音点位的设计中，不需要额外在外壳拾音孔位置粘贴独立防水声学膜，仅需在外壳出声孔与麦克风顶面之间预留0.3~0.5mm的压缩间隙，搭配一圈薄型防水泡棉圈做围合密封，就能实现整机IP67级别的拾音通道防护，大幅降低整机声学结构的零件数量与装配工序。

　　从电路与结构协同的角度梳理设计思路：传统模拟ECM麦克风需要在板上布置偏置电阻、耦合电容，模拟信号从麦克风到Codec输入引脚的走线长度一旦超过20mm，就很容易被板上开关电源的开关频率耦合，出现固定频率的尖峰噪声；而数字PDM输出的麦克风，输出信号为高低电平的脉冲密度调制信号，走线阻抗控制在50Ω左右，即使走线长度延伸至50mm，信号完整性依然可以保持稳定，不需要额外增加模拟滤波器件，这对高密度堆叠的便携设备来说，既节省了PCB板面占用空间，也减少了BOM物料数量。建模过程中需要精准还原封装顶面的拾音环、底部焊盘的位置与尺寸，焊盘外延需要预留0.2mm以上的钢网开口余量，保证回流焊时焊锡浸润充分，同时避免焊锡溢出堵塞声学通道。

　　安装边界方面，1.2mm的总高度意味着整机外壳内壁到PCB板面的净空只需要预留1.5mm即可满足装配公差，在厚度不足8mm的超薄智能穿戴设备、薄型语音遥控器里，这个高度优势非常突出，不需要为拾音元件单独做外壳凸包。元件周边1mm范围内不要布置高度超过1mm的其他元器件，防止贴片机吸嘴取料、贴装过程中发生干涉；声学通道的设计上，外壳出声孔的总开孔面积建议不小于0.8mm²，出声孔到麦克风拾音面的通道长度尽量控制在1mm以内，通道过长会造成高频段声波衰减，让人声的清晰度下降。如果产品需要做多麦克风波束成形阵列，两个相邻麦克风的声学中心间距需要按照波束指向的目标波长做匹配，这类3×4mm的小封装可以把阵列间距压缩到10mm以内，在有限的板面空间里实现远场拾音的波束指向性，精准拾取特定方向的人声，抑制环境反射噪声。

　　在产线装配环节，该元件适配标准SMT回流焊工艺，不需要后续手工插件焊接，建模时需要同步给出元件的封装3D库，在PCB结构干涉检查阶段，就能提前确认麦克风顶面和外壳密封泡棉的压缩量，避免试产阶段出现拾音孔被外壳堵死、密封泡棉压缩量不足导致漏音等常见问题。针对工业场景的应用，比如设备运行状态的声学故障诊断节点，麦克风的防尘防水特性可以保证其在多粉尘、有少量喷淋的车间环境下长期稳定工作，不会因为粉尘堆积在振膜表面造成灵敏度逐年衰减，长期使用的一致性远高于无防护的普通MEMS麦克风。
