MQ-8氢气气敏传感器B型结构数模

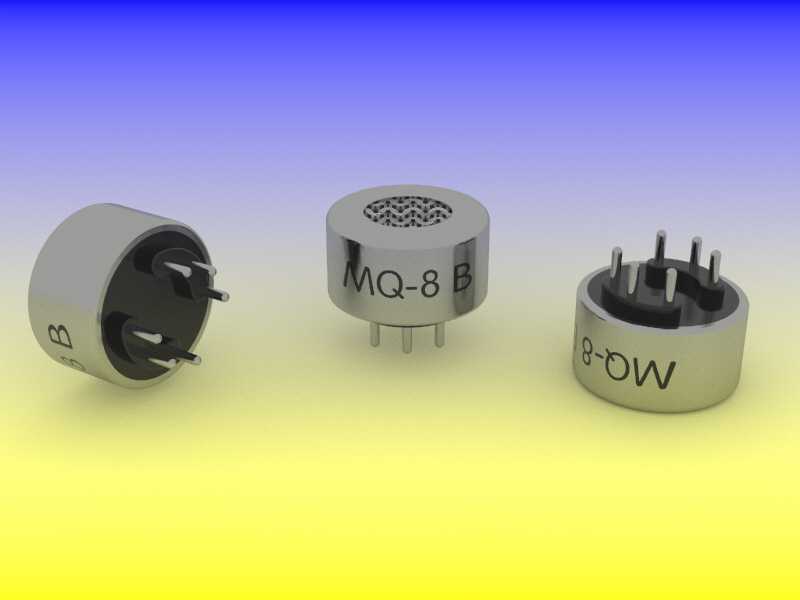

　　这套数模围绕民用与工业现场常见的金属氧化物氢气探测元件展开，呈现的是B配置MQ-8气敏传感器的完整外观与装配关系。元件主体采用矮圆柱金属外壳，顶部压制密集通气孔阵列，内部气敏材料可透过网面接触环境空气；底部引出多根镀锡直插引脚，用于插接PCB焊盘或配套插座，在可燃气体报警终端、制氢管路检漏柜、蓄电池间通风控制盘、充电桩舱体监测模块以及实验室气瓶柜安全联锁系统中大量使用。

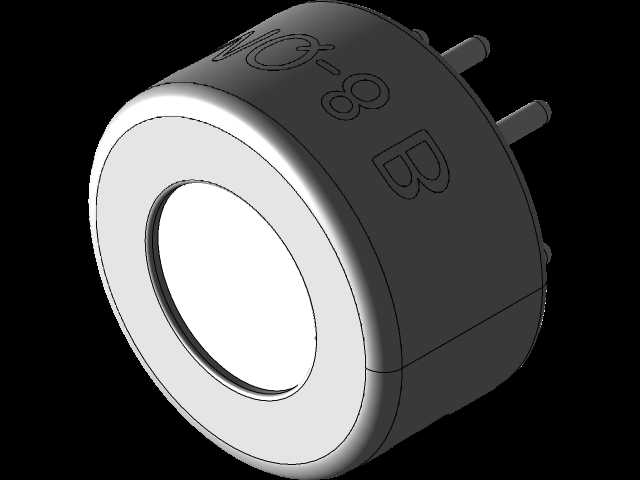

　　建模时先按实物测绘确定外壳外径、筒体高度与帽沿包边关系，再把顶部不锈钢网罩的冲孔区、卷边压合区和侧壁丝印标识分开建特征，避免把网孔做成单纯贴图，方便后续做爆炸视图或剖面演示。筒体侧壁保留MQ-8B字样的刻印区域，底面引脚按实际排布区分电源、加热丝与信号输出极位，引脚长度、直径和中心间距均参照直插件焊接边界设定，能够直接用于电路板干涉检查。

　　从结构功能看，金属外壳既承担防护作用，又通过顶部开孔保证气体扩散速度；网面孔径不能过大，否则外物容易触碰内部陶瓷管和敏感丝，也不能过密，否则响应时间会被气流阻力拖长。数模中将网罩、外壳卷边、内部基座、黑色封胶层和引脚分段表达，装配层次清楚，工程师在做整机布局时，可以把传感器作为标准元件放入探测腔，核对周围透气空间、插拔手距以及焊后高度。

　　安装边界方面，这类元件通常直立布置在PCB上，引脚穿板后波峰焊或手工焊，筒体下方需保留封胶和清洗余量，顶部网面不能紧贴外壳壁、防尘海绵或线束。若设备用于氢气检测，安装位置还要考虑氢气上浮特性，传感器宜靠近舱室上部或可能泄漏点，但模型本身仍保持独立零件状态，便于在不同机柜、探头壳体和导轨模块中复用。

　　结构设计上没有复杂运动机构，难点在于小尺寸封装细节的还原：圆柱侧壁与网罩之间的卷边圆弧、底部黑色绝缘基座的台阶、六根引脚的伸出方向以及不同视角下的标识朝向，都影响数模在装配图和渲染图中的真实感。引脚根部加入轻微过渡段，可避免在工程图中出现应力集中误判；外壳底面与PCB之间保留合理间隙，便于焊接后清洗液挥发和气体自然流通。

　　在设备选型阶段，结构工程师可借助该数模评估传感器与蜂鸣器、接线端子、防水透气膜、电池仓和上盖开孔之间的位置关系；电气工程师则可根据引脚位置同步绘制封装，确认加热回路与信号回路的走线宽度。对于需要做安全防护演示的项目，还可以基于该外形补充探头防护罩、安装卡簧和密封圈，而不必重新测绘传感器本体。整体模型以写实封装为核心，兼顾外观展示、板级装配和机构干涉校核，适合气体检测设备开发、教学实训以及传感元件库建设使用。
