径向浸渍钽通孔电容结构设计

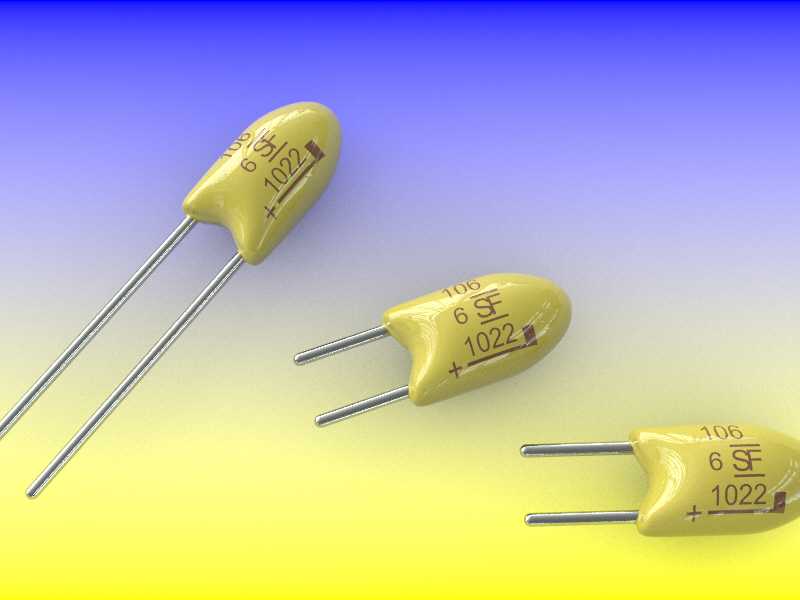

　　在消费电子、工业控制板卡的无源器件选型环节，径向引线的钽电解电容一直是小空间高容值需求场景的常用选项，这类通孔安装的钽电容，相比表贴器件拥有更优的机械抗振性能，在存在持续振动的工控设备、车载附属电路中，通孔焊接的引脚能提供更可靠的连接强度，避免表贴器件在长期振动下出现焊点开裂、接触失效的问题。这款径向浸渍钽通孔电容的设计，首先围绕PCB安装的实际边界做了尺寸约束，引脚间距严格匹配2.54mm标准网格节距，这一尺寸完全适配通用洞洞板、量产PCB的标准通孔焊盘间距，不需要为器件单独调整焊盘布局，能直接兼容现有成熟的PCB设计规范，降低板卡改版的额外成本。三根引脚的长度做了差异化设计，分别对应12mm、4mm、3.5mm三种规格，

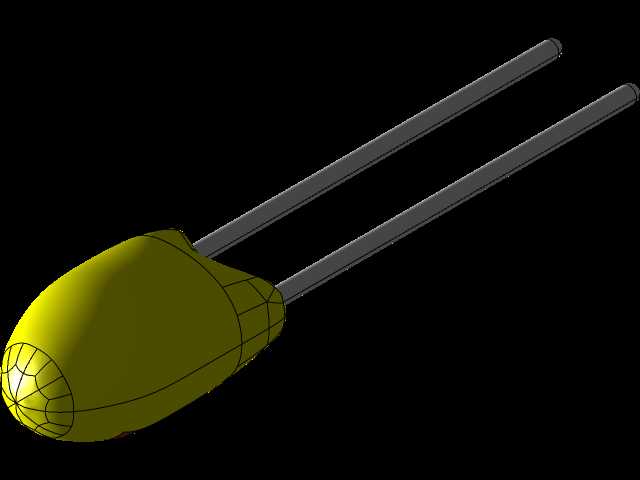

　　不同长度的引脚可以适配不同厚度的PCB安装场景，比如12mm长引脚可以穿过双层板加绝缘支撑柱的安装结构，在需要抬高器件本体、避免板上其他高元件件干涉的布局中，长引脚可以预留足够的弯折余量，不需要额外裁剪引脚就能完成安装；短引脚则适配薄型单面板、高密度安装的板卡，减少引脚穿过PCB后多余的长度，降低波峰焊后剪脚的工序工作量，同时避免过长引脚在板底形成不必要的信号干扰。器件本体采用了典型的水滴状环氧树脂封装结构，这种外形一方面是适配内部钽芯的烧结成型轮廓，尽可能压缩封装后的整体体积，在相同容值下做到更小的本体占位；另一方面圆润的封装外形没有尖锐棱角，在自动化插件工序中，能顺畅通过供料轨道，不会出现卡料、姿态翻转的问题，

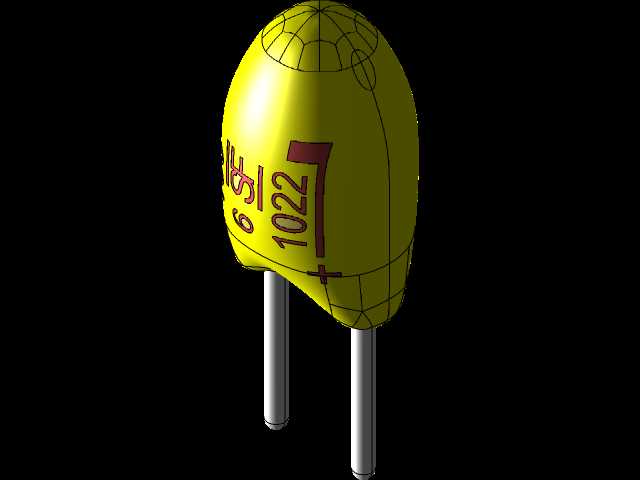

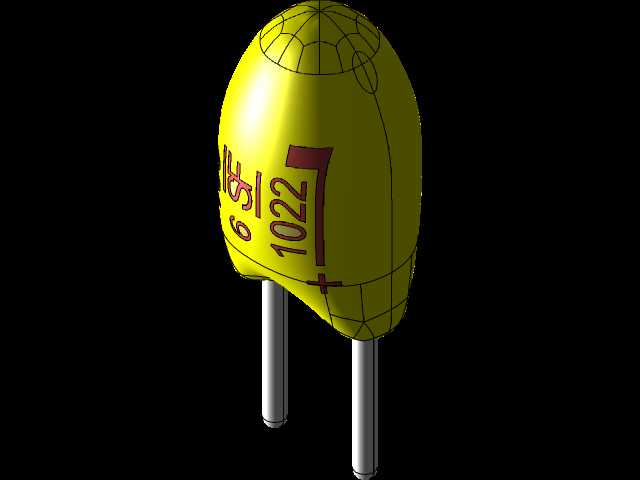

　　适配高速插件机的上料要求。本体表面的标识区做了平整化处理，极性标识、容值耐压参数的印刷区域预留了足够的平面，避免曲面印刷导致的标识模糊，方便生产环节的人工目检、AOI光学检测识别器件参数与极性，减少反向插装的生产不良。从功能特性来看，浸渍工艺的钽电容拥有更低的等效串联电阻，在电源滤波、信号耦合的电路场景中，能更高效地滤除电源纹波，相比同规格的铝电解电容，温度稳定性更优，在-55℃到125℃的工作温度区间内，容值漂移量控制在更小的范围内，适合宽温工作的工业设备使用。设计过程中，引脚与本体的连接位置做了应力释放结构的考量，引脚根部与封装体的衔接处做了圆弧过渡，避免插件时引脚受力直接传导到内部钽芯与引脚的焊接点，

　　防止生产过程中因插件外力导致内部开路。安装边界上，本体的最大外径、引脚伸出长度都做了明确的尺寸约束，在PCB布局时，器件周围的预留安全距离可以按照标准通孔元件的间距要求设置，不需要额外预留更大的避让空间，能有效提升板卡的元件排布密度。这类通孔钽电容在实际使用中，除了常规的波峰焊工艺，也兼容手工焊接的维修场景，粗壮的铜质引脚能承受多次焊接的热量冲击，不会因为返修加热导致引脚与封装体脱落，相比细引脚的表贴器件，维修更换的操作门槛更低，适合小批量试制、设备售后维修的场景使用。在建模过程中，对封装表面的质感、引脚的金属光泽都做了还原，能直接用于PCB装配的干涉检查、设备整机的可视化渲染，帮助结构工程师在设计阶段就确认元件与周边结构件的间隙，避免后期打样出现元件与外壳、加强筋干涉的问题。
