径向浸渍钽通孔电容结构设计

　　在消费电子、工业控制板卡、通讯设备的PCB组装环节，直插式钽电容是电源滤波、信号耦合场景下的常用被动元件，这类带弯折引线的径向浸渍钽通孔电容，相比贴片钽电容拥有更优的抗机械应力表现，在存在振动工况的车载板卡、工业工控板上应用广泛。设计这类元件的三维结构时，首先要明确PCB安装的边界约束，常规1.6mm厚度的FR4板材上，该类电容的引线弯折成型尺寸直接决定安装适配性，本次设计的变桨引线成型长度为5.08毫米，刚好匹配标准2.54mm间距的PCB插孔排距，无需额外调整孔位即可适配通用板卡的安装孔位设计。

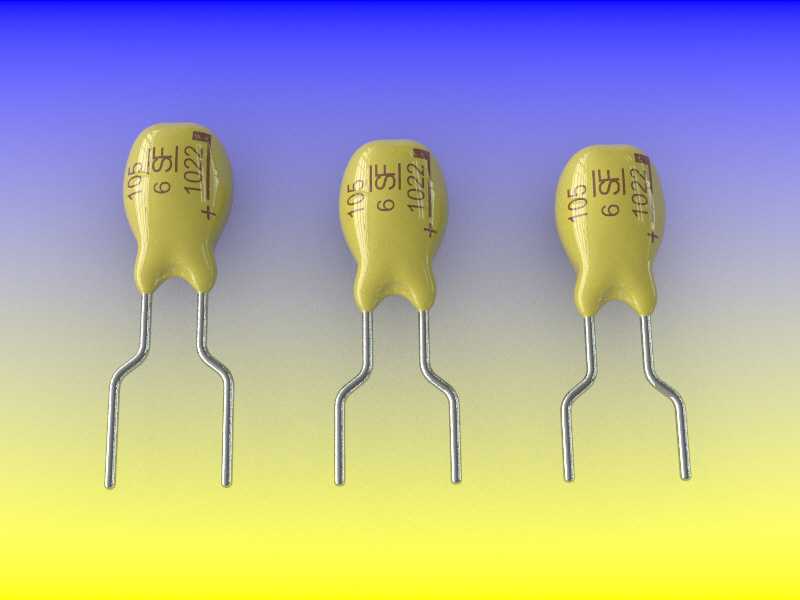

　　从功能特性来看，该款电容额定容值100μF，额定耐压6V，主要用于板载DC-DC回路的输出滤波，能够有效滤除电源回路中的低频纹波，相比同容值的铝电解电容，钽电容的漏电流更小、温度稳定性更优，在-55℃到125℃的工作温区内容值波动范围控制在±10%以内，适合对电源稳定性要求较高的模拟信号采集板卡、嵌入式核心板使用。设计过程中需要重点还原电容本体的封装外形与引线的成型角度，本体采用环氧树脂包封的黄色浸渍外壳，表面印刷的容值、耐压、极性标识需要准确还原，方便组装环节的极性核对，避免反向安装导致的电容击穿失效。

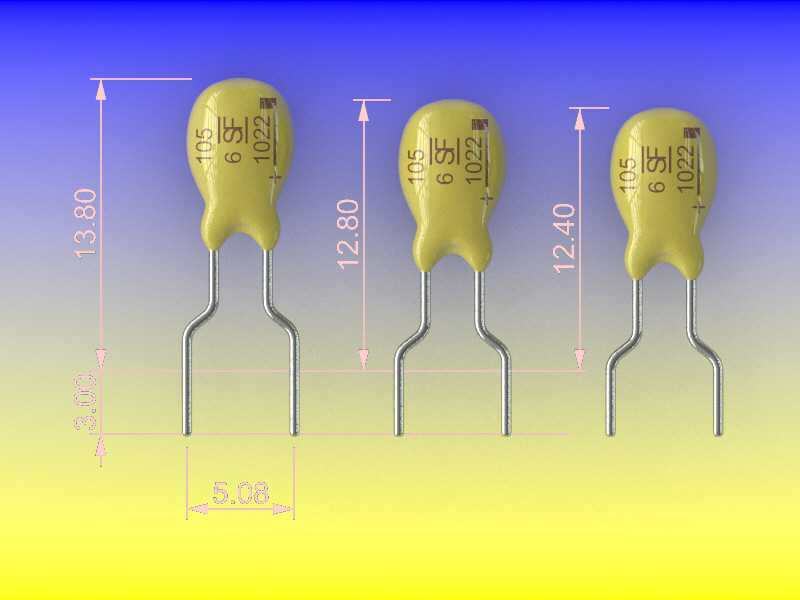

　　安装高度是板卡结构设计时必须考量的参数，本次设计覆盖了PCB板面以上13.8mm、12.8mm、12.4mm三个不同的安装高度规格，能够适配不同内部净空的壳体装配需求，比如紧凑型塑料外壳的板卡可以选择12.4mm高度的规格，避免元件顶壳；内部空间充裕的工业板卡则可以选用13.8mm的规格，引线弯折应力更小，长期可靠性更高。引线部分的建模需要还原弯折处的圆弧过渡，不能直接做直角折弯，实际生产中引线弯折处存在R0.5左右的圆角，避免弯折过程中引线金属疲劳断裂，同时引线末端做45度斜切处理，方便波峰焊工序中的插件操作，提升组装效率。

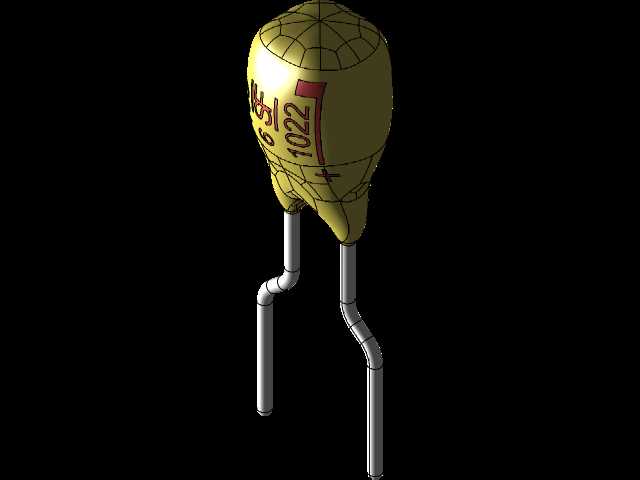

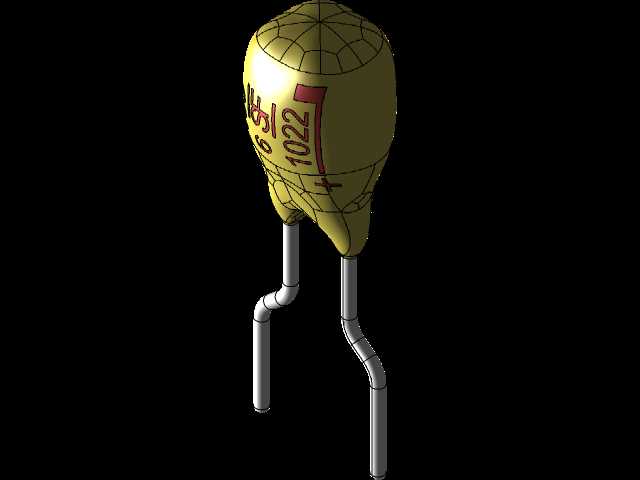

　　建模时采用细分表面建模方式还原电容本体的曲面特征，本体两端的引线引出位置做自然的圆弧收边，还原真实浸渍封装的外形轮廓，避免生硬的直角拼接导致模型失真。极性标识的“+”号位置对应正极引线，建模时需要保证正极引线长度比负极引线略长0.3mm，符合实际元件的引脚区分设计，方便生产环节的视觉识别与自动化插件设备的极性判定。在装配干涉检查环节，需要验证电容本体与周边贴片元件、接插件的安全间距，按照安规要求，电容本体与相邻导电元件的间距需要大于0.8mm，避免焊接后出现连锡短路问题，三个不同高度的模型可以直接导入PCB结构装配文件中，完成不同板卡的布局适配，无需重复调整元件尺寸参数。

　　从实际应用的选型角度来看，这类直插钽电容的引线成型尺寸是核心选型参数，5.08mm的引线跨距刚好适配标准万能板、工控板的通用孔距，不需要定制PCB孔位即可完成安装，对于小批量打样的板卡来说兼容性更强。建模过程中还原的本体表面印刷标识，也可以用于生成生产作业指导书的配图，帮助产线操作人员快速识别元件规格，减少错料风险。另外，模型的引线部分保留了可编辑的参数化特征，设计人员可以根据实际板卡的安装需求，调整引线的弯折角度、成型长度，适配非标准孔距的特殊板卡设计，不用重新绘制整个元件模型，提升结构设计的复用效率。
