细分曲面与非均匀有理B样条曲面建模果盘结构对比

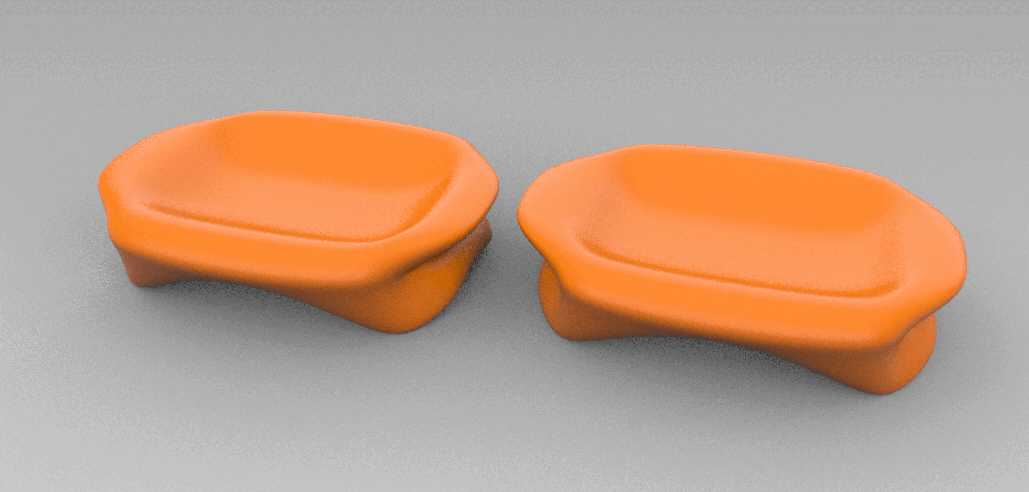

　　日常民用塑料制品的结构设计中，曲面造型的实现路径直接影响后续模具开发、数控加工以及小批量试制的全流程效率，本次呈现的两款同造型果盘壳体，分别采用SubD细分曲面与NURBS非均匀有理B样条两种主流建模逻辑构建，可直观呈现两类建模方式在曲面连续性、数据转换兼容性上的实际差异。从实际应用场景来看，这类浅腔式曲面壳体除了作为日常盛放小件物品的果盘、坚果收纳容器使用外，其曲面构建逻辑同样可迁移至小型设备的曲面外壳、卫浴配件的曲面端盖、儿童玩具的曲面壳体等注塑类零件的设计环节，两类建模方式的输出成果在不同下游生产环节的适配性差异，是结构设计人员选型建模方案时的核心参考依据。从产品功能特性来看，两款壳体采用完全一致的外形轮廓，

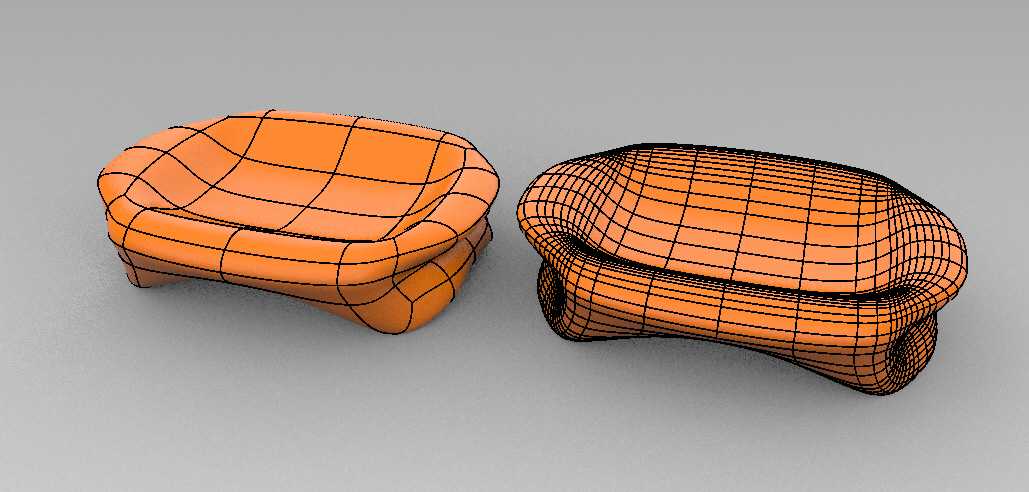

　　整体为带圆角过渡的类方形浅腔结构，底部设置三个一体化成型的支撑脚，支撑脚与腔体底部采用大曲率圆弧过渡，避免注塑成型时出现应力集中导致的缩痕、开裂问题，腔体边缘做了2.5mm厚度的卷边强化处理，既提升了薄壁壳体的整体刚性，也避免了锐边带来的使用划伤风险，腔体内部底面做了0.3°的微小斜度，既不影响日常放置物品的平稳性，也能满足注塑脱模的工艺要求。从设计思路的差异来看，采用SubD细分曲面构建的模型，是通过对基础多边形几何体进行边、面的推拉调整，配合细分层级的迭代平滑实现曲面造型，建模过程中可以更自由地调整曲面的饱满度，快速实现有机感更强的曲面过渡，不需要严格约束曲线的阶数与连续性参数，更适合前期造型方案的快速迭代；

　　而采用NURBS方式构建的模型，是通过绘制空间轮廓曲线，以放样、扫掠、曲面修剪等方式生成完整曲面，每一段曲面的G0、G1、G2连续性都可以精准控制，曲面的参数化逻辑更清晰，后续调整壁厚、添加安装结构时的参数关联性更强。从外形尺寸与安装边界来看，两款模型的最大外轮廓尺寸控制在180mm×160mm×70mm，单侧壁厚统一为2mm，支撑脚的高度为12mm，三个支撑脚的落点形成的支撑圆直径为120mm，放置在水平台面时的静态倾斜角大于15°，满足日常使用的稳定性要求，模型在转换为通用三维交互格式时，两类建模方式输出的实体在装配环境下的边界识别一致性较好，不会出现曲面破面、边界偏移的问题；而在转换为三角面格式用于3D打印快速试制时，

　　SubD模型输出的三角面分布更均匀，在同等曲面精度要求下，文件体积仅为NURBS模型转换后文件的十分之一左右，更适合快速原型验证环节的数据传输与切片处理。在实际工程应用中，两类建模方式并非互斥关系，在产品开发的前期概念阶段，可以采用SubD方式快速推敲造型比例，确认曲面的视觉效果与人体工学适配性，待方案定型后，再将参考模型导入参数化建模环境，通过NURBS方式重建精准的曲面结构，添加拔模斜度、壁厚、安装柱等工艺结构，兼顾造型迭代效率与生产落地的精度要求，这类同造型不同建模逻辑的对比模型，也可作为三维建模教学中的典型案例，帮助初学者理解不同曲面建模方式的适用场景与数据特性，避免建模方案选型不当导致的后续返工问题。
