垂直插装式通孔电阻器多引脚成型结构

　　这套结构围绕印刷电路板上垂直插装的通孔电阻器展开，重点还原了轴向引线元件在板级装配中的多种弯脚成型状态。电阻本体采用常见圆柱色环电阻形态，主体直径约2.3mm，长度约6.2mm，引线直径约0.6mm；模型把电阻体、色环段、两侧金属引线以及不同折弯路径分别建出，能够直接用于板卡空间校核、插装工装设计和自动化插件路径分析。

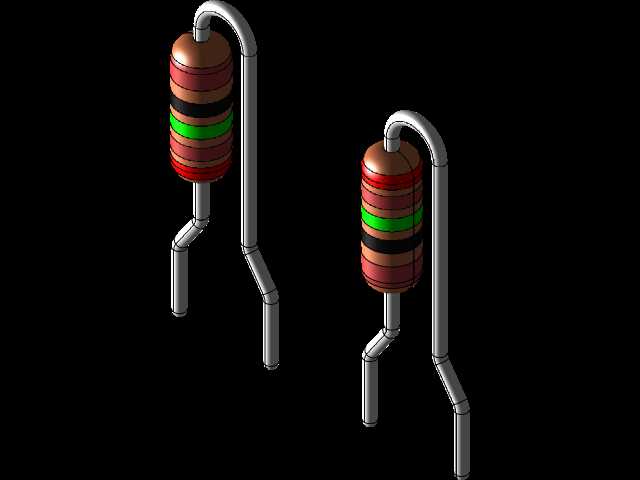

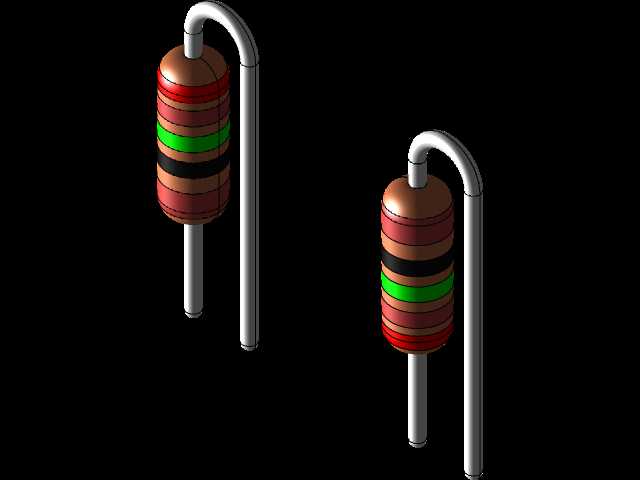

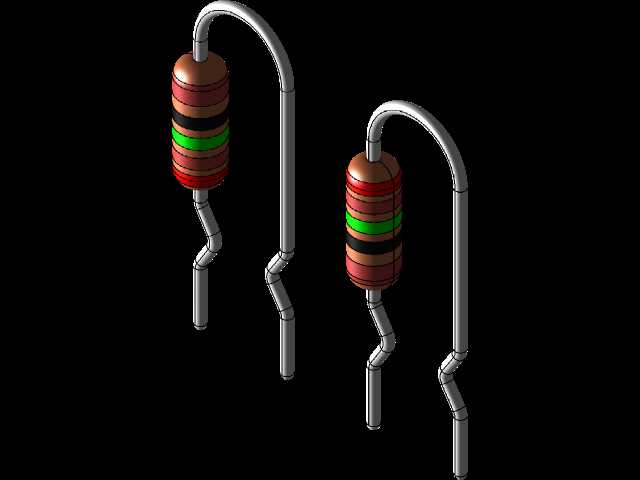

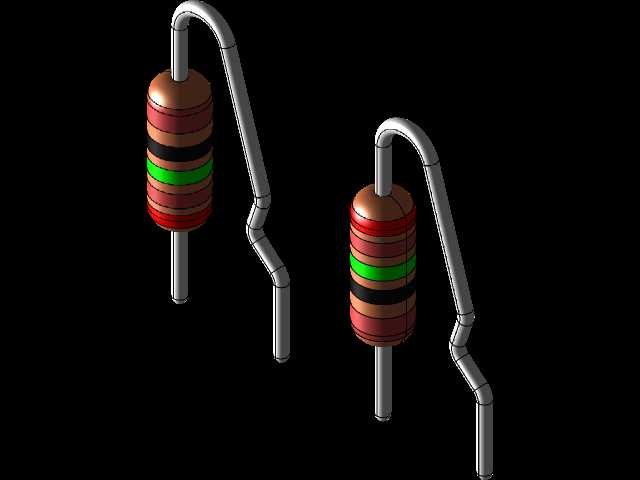

　　在实际电子装联场景中，轴向电阻并不总是以原始直引线状态上板。为了让圆柱本体竖立在PCB表面、减少板面占用面积，引线通常需要经过预弯、贴板支撑、插入通孔和波峰焊固定等过程。不同产品对焊点距离、元件高度、抗震余量和维修便利性的要求不同，因此会形成多种引线成型风格：有的引线从本体两端直接下弯，形成近似U形的立式插装；有的在靠近本体处保留一小段水平过渡，再垂直入孔；有的采用不对称弯脚，使本体偏移孔位中心；还有的通过折线角度控制元件离板高度，避免本体紧贴板面造成热应力集中或清洗液滞留。

　　从结构设计角度看，垂直安装的核心不是简单把引线掰弯，而是要同时处理孔位间距、引线回弹、焊接热膨胀和机械振动。电阻本体为陶瓷或类似脆性材料，外部包覆漆膜与色环，引线与本体端部连接区域不能承受过大反复弯折。建模时需要保留引线根部的弯曲半径，避免出现直角折痕；折弯段还应体现足够的直线导入端，使自动插件机夹爪能够稳定取料，并让引线顺利进入PCB孔。若导入段过短，插装时容易刮孔、偏位；若弯脚跨距与孔距不匹配，则会在焊点处形成持续内应力，温度循环后可能出现焊盘翘起或引线断裂。

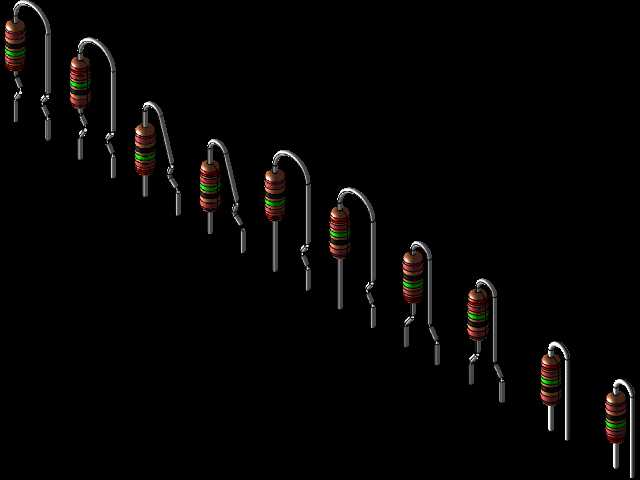

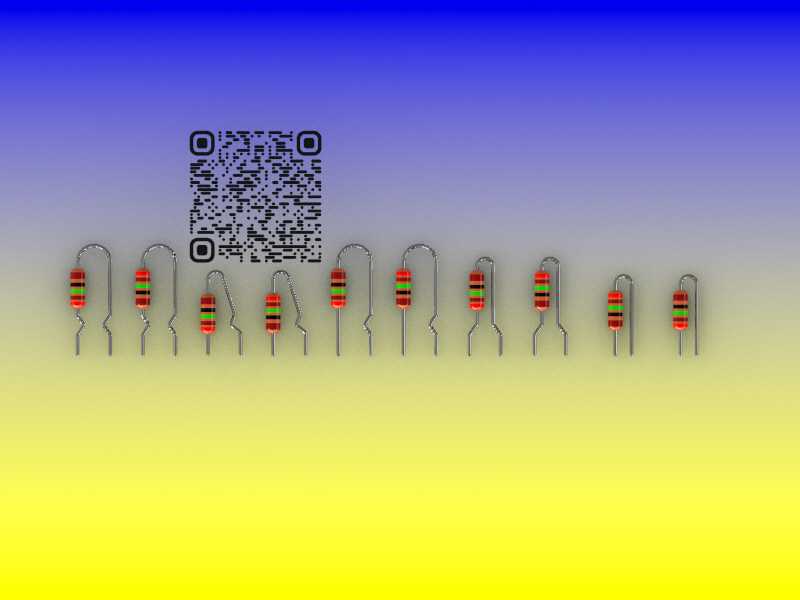

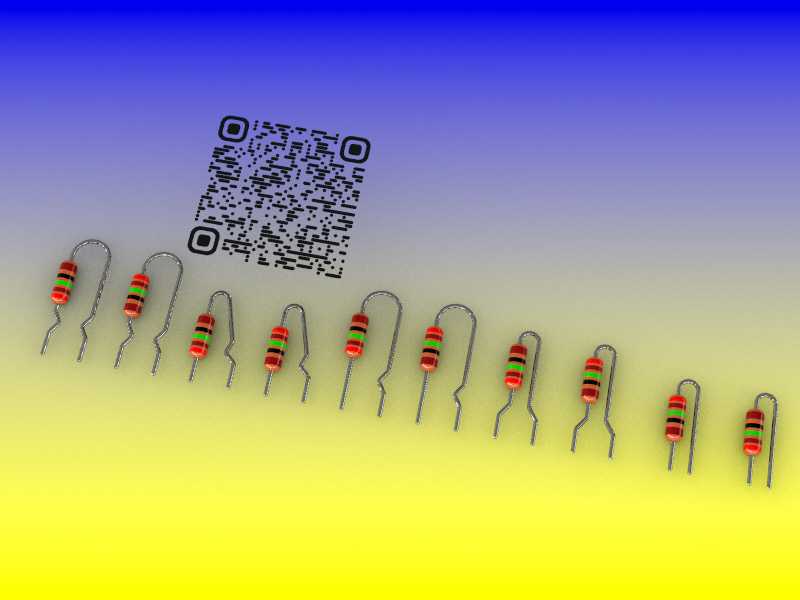

　　该组模型把多种成型方案放在同一元件基准下，便于对比不同弯脚对占用空间的影响。垂直布置后，电阻在板面上的投影宽度明显小于水平卧装，适合高密度控制板、电源板、驱动板和信号调理板中元件排布紧张的区域。但立式安装也会增加元件顶部高度，在设备外壳、线束、散热片和相邻 tall 元件之间需要预留干涉边界。设计人员可借助三维结构检查电阻本体与电容、连接器、变压器、散热风道之间的净距，也能评估波峰焊时元件受热后的姿态稳定性。

　　引线成型还与生产工艺密切相关。手工样板制作中，弯脚尺寸常由操作人员借助镊子或简单夹具完成，一致性较差；批量生产则多采用自动成型机或插件机，由成形刀口、挡块和折弯轴决定跨距、肩宽、站高和入孔角度。模型中不同形态可作为成型工装的输入条件：折弯轴半径不能过小，否则铜包钢引线表面可能出现裂纹或镀层损伤；支撑肩需要让电阻本体离板约0.8至1.5mm，既便于焊剂挥发和清洗，也能减少热冲击；插入孔下方的引线伸出量则要兼顾焊锡填充和剪脚工序。

　　在板级可靠性方面，通孔电阻的弯脚形状还承担应力释放作用。设备处于运输振动、温度变化或风扇长期微动环境时，PCB会产生微小弯曲，刚性焊点若直接承受全部变形，容易在焊盘或引线根部产生疲劳裂纹。合理的弯脚通过一段弹性变形区吸收位移，使电阻本体不必随板面完全刚性运动。对于电源类、工业控制类和车载电子类板卡，这种细节往往影响长期返修率。

　　三维表达上，电阻本体的色环、端部金属帽和细长引线均按实物比例构建，能够用于装配演示、工艺说明书、插件程序调试以及教学培训。多个成型样式并列展示，也方便在选型阶段快速判断哪种弯脚适合特定孔距和板高限制。结构工程师可以据此检查元件库封装与实体模型是否一致，工艺工程师可以据此推导成型夹具行程，设备工程师则可以把它作为自动插件轨道、夹爪和视觉定位的参考对象。整体来看，这类模型虽然尺寸小，却贯穿了PCB布局、可制造性设计、焊接可靠性和自动化装配等多个工程环节。
