贴片式轴向功率电阻器三维结构

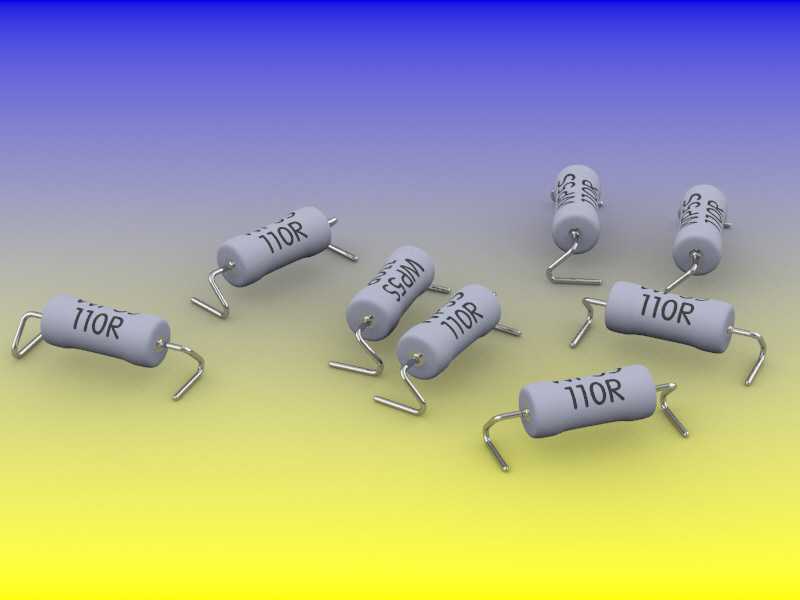

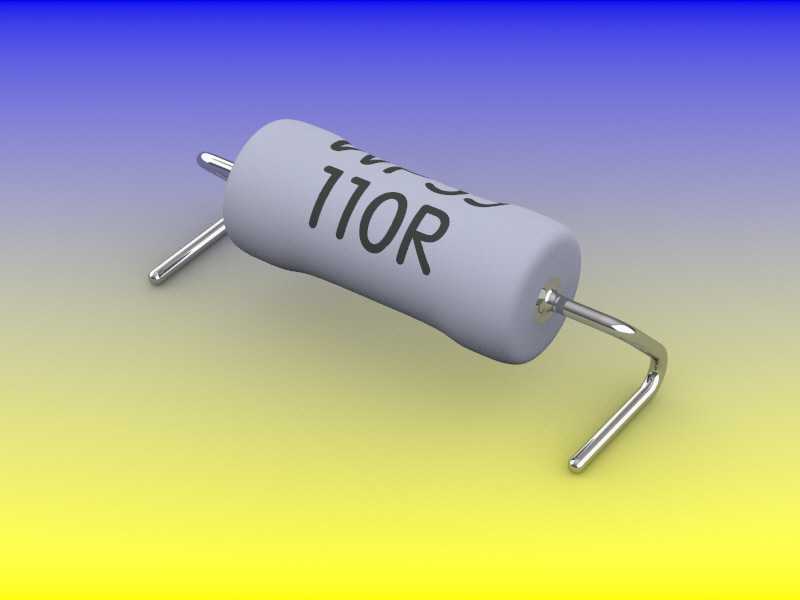

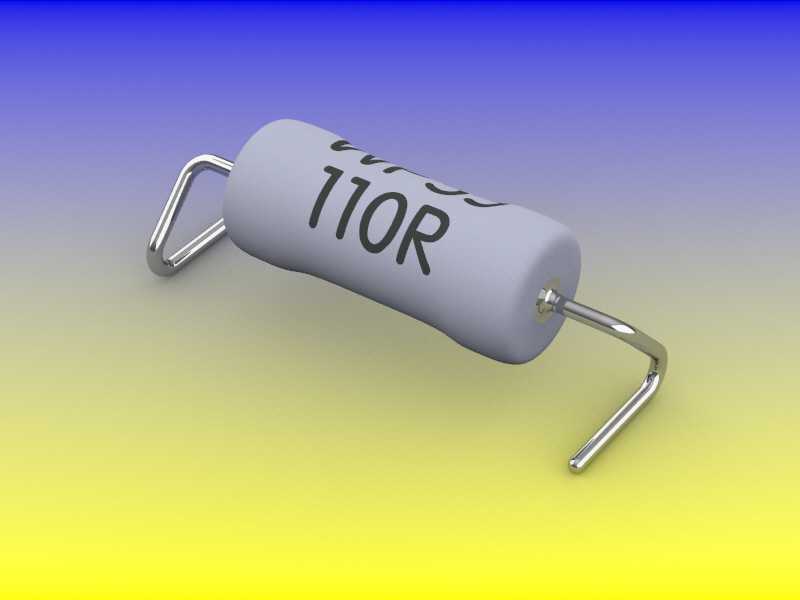

　　在高密度电源板、驱动板和工业控制板的布局阶段，轴向功率电阻往往是最容易被忽视的安装边界问题来源。传统通孔电阻需要在PCB上预留穿孔并进行波峰焊或手工焊接，而在自动化贴装产线中，这类元件若不转换为表面贴装形式，就会打断整板SMT流程。该模型围绕WP5S类功率电阻的贴片化需求，还原了圆柱形电阻体与弯折成型引线的真实结构，重点表达Z形和Z形两种引线成型方案，使结构工程师在板级堆叠、焊盘设计和吸嘴取件评估时能够直接参考。

　　从实际用途看，这类电阻常用于电源泄放、电流采样、负载模拟、阻容吸收以及小功率驱动回路。与普通小信号贴片电阻相比，其电阻体直径更大、质量更集中，焊点不仅承担电气连接，还要承受热循环和机械振动带来的应力。因此，模型没有把引线简化成两根直线，而是保留了从电阻端帽引出、向下弯折、再沿板面延伸形成贴装焊脚的过渡段。该段曲率、直线段长度和抬起高度直接决定焊料润湿空间、清洗后助焊剂残留状况，以及元件离板高度是否满足板面丝印和阻焊层避让要求。

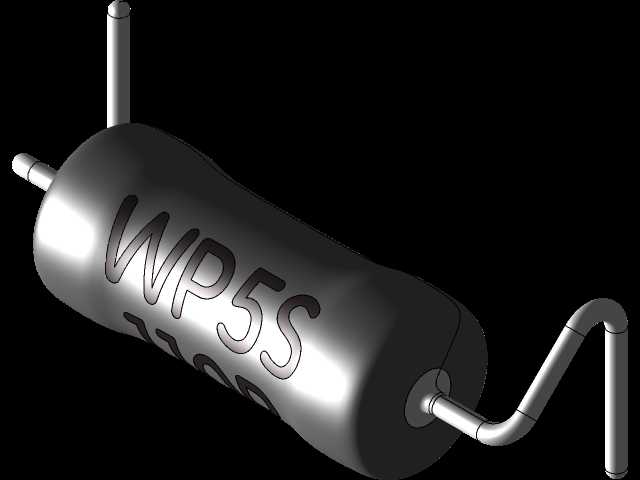

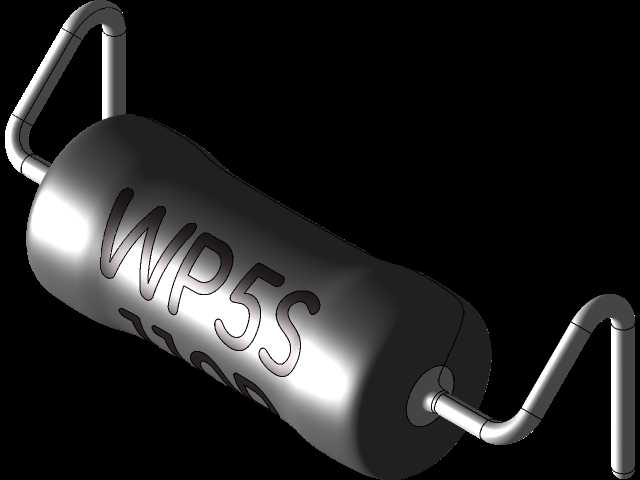

　　设计思路上，两种引线形式的差异主要服务于不同PCB焊盘策略。一种弯折方式让焊脚沿电阻体轴向方向展开，适合沿走线方向布置，占用宽度较小；另一种通过侧向或反向成型，使焊点位置与电阻体投影形成错位，有利于在热膨胀时释放应力，也便于检修时识别焊点。电阻本体保持圆柱瓷封或涂覆层外形，端部金属帽与引线之间的衔接区域按真实装配关系建模，避免在干涉检查中出现端帽与焊盘悬空、引线穿板或本体压碰相邻高元件的误判。

　　外形边界方面，电阻主体按约16.5mm长度、7.0mm直径等级表达，长尺寸规格对应约24.5mm的成型引线节距范围。建模时需要把这些尺寸理解为板级布局的最小控制边界，而不是单一圆柱体长度：焊脚末端到末端的距离决定焊盘中心距，电阻体底面到PCB顶面的间隙决定清洗和散热空间，引线伸出焊盘外的长度则影响相邻元件安全距离。若设备内部存在灌胶、涂覆或振动工况，焊盘外侧还应预留铜皮加强区，模型中引线与板面接触段的长度可作为焊盘铜箔延伸的参考。

　　在热设计层面，功率电阻的热量一部分通过电阻体表面对流散出，另一部分经金属引线传导至焊盘和铜箔。三维结构中保留引线截面和弯折长度，有助于在热仿真或经验评估时判断传导路径：过度抬高本体虽能减少对板面热影响，却会降低引线导热能力；焊脚过短则可能造成焊点应力集中。对于电源模块、伺服驱动器、充电桩控制板等空间紧凑产品，利用该模型可同步校核电阻与电容、连接器、功率器件外壳之间的安全间隙，也能在样机投产前发现贴装吸嘴无法稳定吸取圆柱形本体的问题。

　　从建模方法看，电阻体适合采用回转体加端部帽盖结构，引线则以扫掠路径表达连续折弯，折弯半径不宜做成尖锐直角。焊脚末端应保持与安装基准面共面，这样在装配状态下才能体现两个焊点同时着板的状态。对于需要导出到整机设备中的场景，可将电阻体、端帽和左右引线分别保留为独立实体，便于后续赋材质、生成剖视图或制作焊接示意。整体模型不以复杂曲面为重点，而强调电子装联中常见的尺寸链：本体直径、端帽位置、引线成型高度、焊脚节距和PCB接触面共同构成可制造、可检验、可装配的贴片功率电阻结构。
