WP5S通孔绕线功率电阻器结构

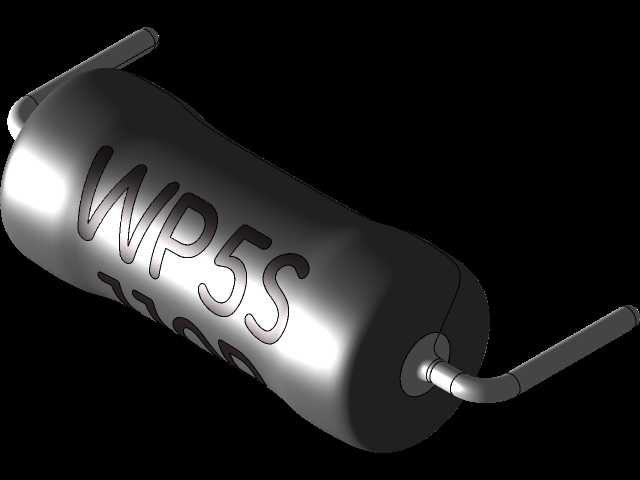

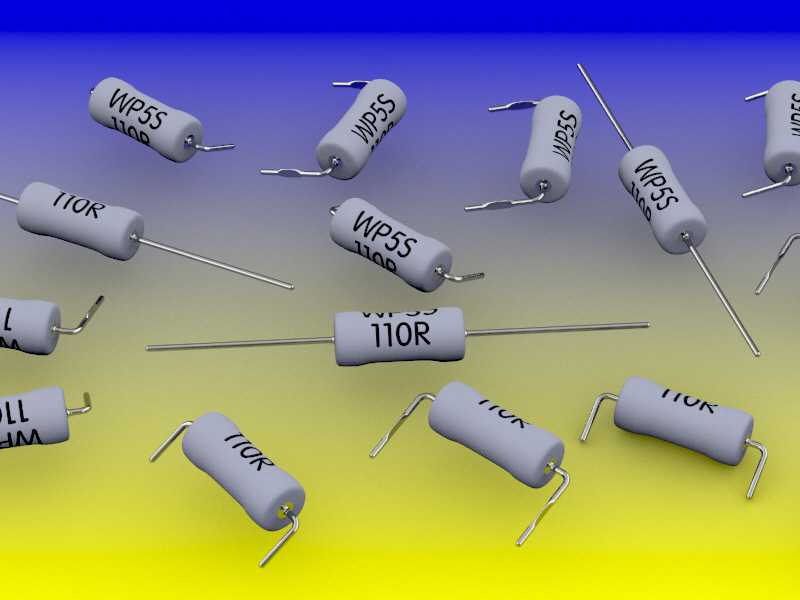

　　这套三维结构围绕通孔电源线上常见的绕线功率电阻器展开，重点还原了WP5S系列电阻在整机布局、PCB装配和空间校核中的真实形态。模型中包含垂直放置的两类引线结构：一类采用门柱式弯折，另一类采用柳叶刀形直插与弯脚过渡，能够覆盖电源板、驱动板、负载板和功率模块中不同安装姿态的需求。对于结构工程师而言，电阻虽然属于标准电子元件，但在紧凑设备内部并不是简单放置一个圆柱体即可；引线伸出长度、折弯位置、本体与板面距离、相邻元件安全间隙以及焊接后热影响区域，都会影响整机可制造性和长期可靠性。

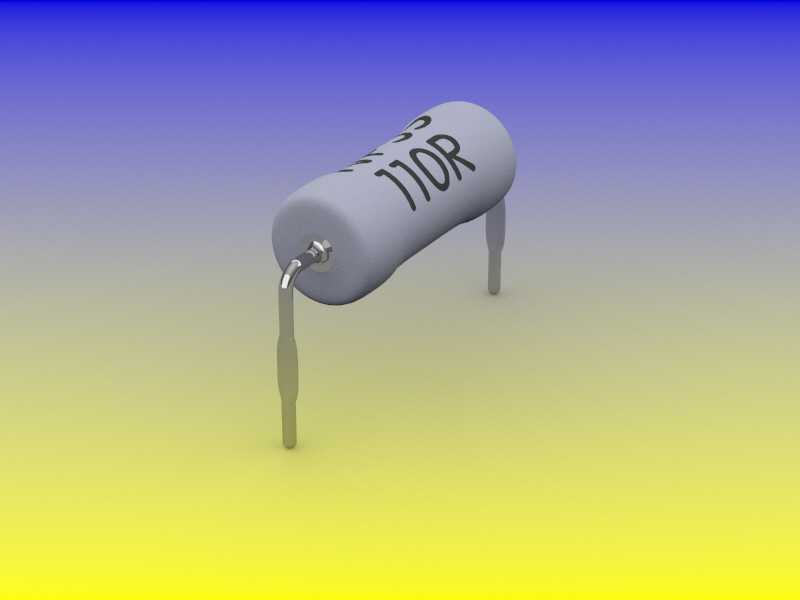

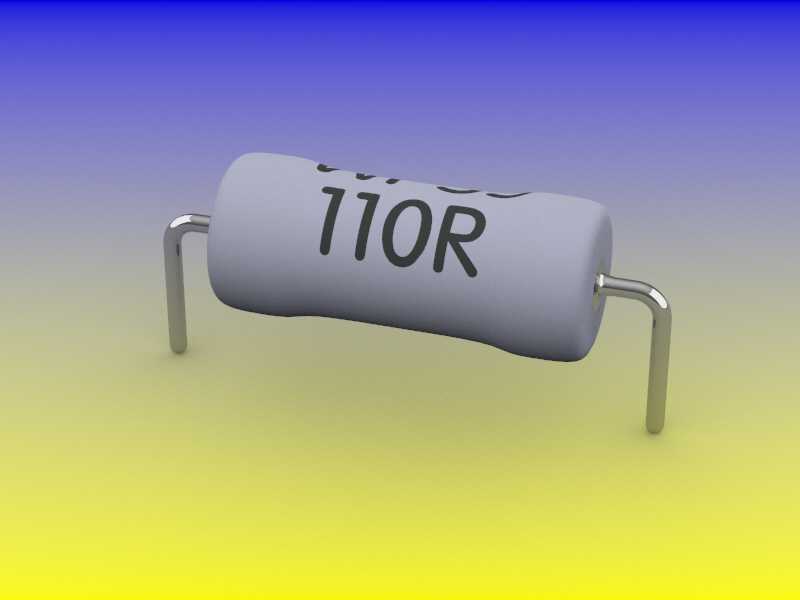

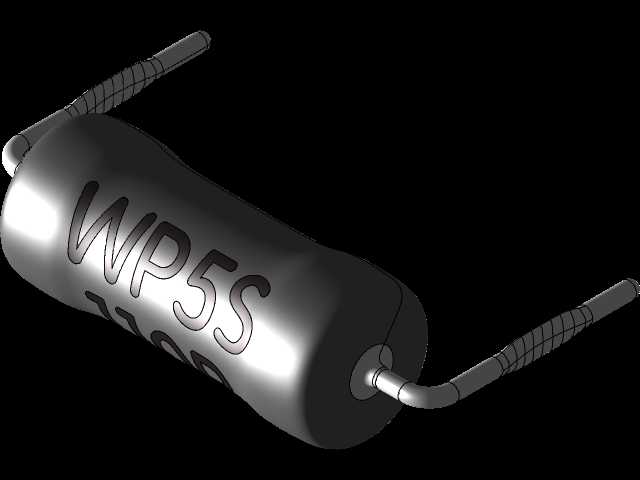

　　从功能上看，绕线功率电阻主要用于电源回路中的限流、分压、负载吸收、浪涌抑制和放电保护。与小型贴片电阻相比，这类元件能够承受较高的瞬时功率和持续温升，瓷芯或耐火骨架外覆保护涂层，内部电阻丝绕制后通过金属引线引出。模型将圆柱形本体、端部封接区域、轴向引线以及成型弯脚分别表达，便于在装配设计中检查干涉，也方便在热分布评估时保留合理的本体体积和周围空气流通空间。柳叶刀形式的支座或引线成型方式，可让接头与PCB之间的热传导路径得到控制，减少焊接点在高温工作条件下受到的直接热冲击；门柱式弯折则有利于自动插件和波峰焊定位，使元件在板上保持稳定姿态。

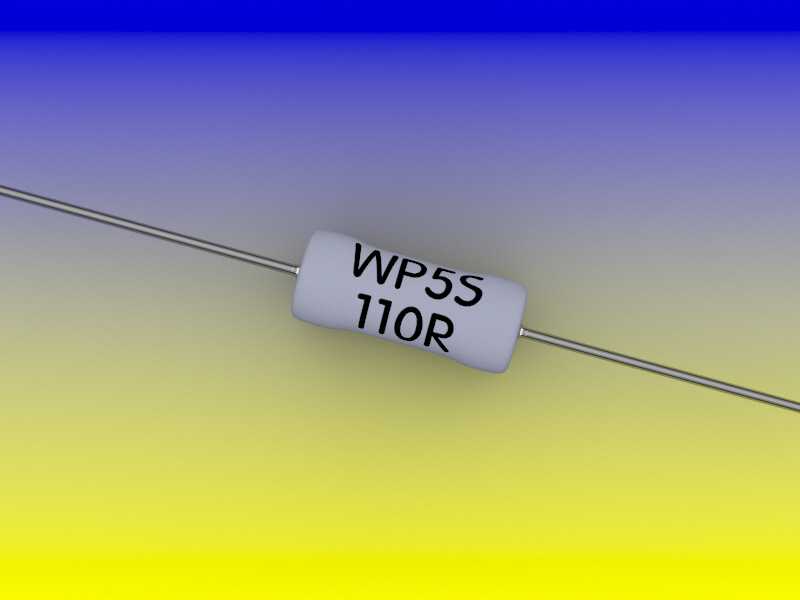

　　外形边界方面，本体按典型绕线电阻比例建立，圆柱直径约5毫米，本体长度约11毫米，端部引线直径约0.8毫米；直插状态下需结合板厚、焊盘孔径和伸出余量确认总占用高度，弯脚状态则要关注两脚跨距、折弯圆角以及引线末端与焊盘中心的对位。建模时没有把引线简化为无限细直线，而是保留金属线材的直径和端部转折关系，这一点在密集PCB布局中很关键：引线不仅承担电气连接，也决定插件路径、焊盘受力和维修拆焊空间。若设备内部存在钣金支架、塑料立柱、线束或散热片，工程师可直接利用该模型进行剖面检查，避免电阻本体贴靠热敏零件，或让弯脚与相邻焊点形成异常接近。

　　设计思路上，模型把元件外观、单字体标识和不同安装方向统一处理，表面标识区域体现WP5S及阻值字符的位置关系，便于制作评审时识别规格方向。实际产品中，功率电阻的涂层颜色、印字内容和公差等级会随阻值、功率与供应商标准变化，但结构轮廓和引线成型逻辑具有较强通用性。将其放入设备总成时，应优先考虑电阻发热后的对流空间：卧式贴板安装有利于降低重心，但本体底部与PCB之间需保留热量散出通道；立式或高架安装可节省板面面积，却要控制顶端高度和振动条件下的引线疲劳。对于电源类设备，电阻周围不宜布置怕热的连接器塑料件、电解电容套管或薄型线束；对于工控板和驱动板，则应结合波峰焊工艺确认弯脚方向，使元件在过炉时不易浮高。

　　在三维协同设计中，这类元件库结构的价值在于把电气符号背后的物理约束完整呈现。设计人员可以依据本体圆柱面设置避让区域，依据引线中心线建立插件路径，依据弯脚末端核对焊盘位置；工艺人员可据此评估手指操作空间、治具压持位置和自动插件机夹取范围；维修人员也能从模型中判断拆焊时是否需要先移除周边高大元件。整体结构不追求复杂机构，而强调电子功率器件在机械装配中的边界准确性，使电源板堆叠、机柜布线和热设计校核都能在同一三维环境中完成。
