HB100微波运动传感模块结构设计

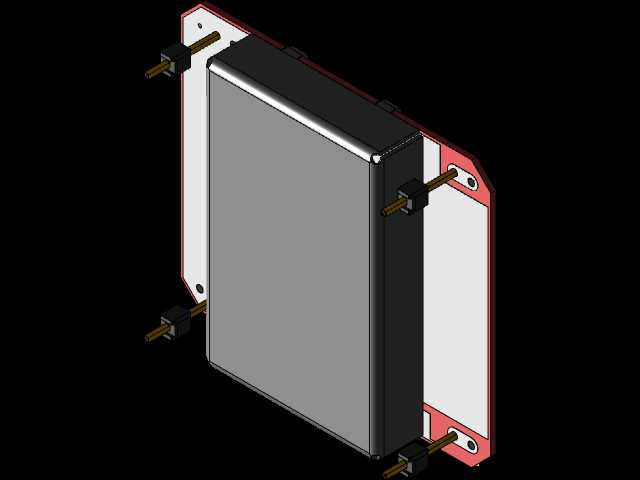

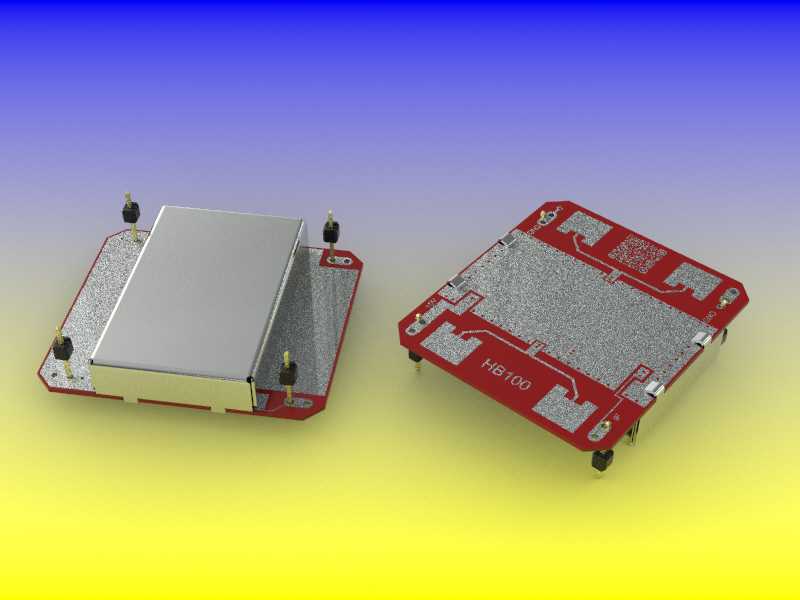

　　在智能安防、自动门控、非接触式人体感应类设备的开发流程中，微波运动传感模块是前端感知层的核心元器件，HB100作为常用的微型多普勒微波运动传感方案，其结构设计的合理性直接影响整机的装配效率、信号收发稳定性与长期运行可靠性。这款传感模块的结构设计围绕微波信号收发的物理特性展开，整体采用双层板载叠加的布局思路，底层为红色FR-4印制电路板，板边预留四个TH引脚作为电气连接与机械固定的共用接口，引脚的排布间距充分考虑了通用面包板、量产PCB焊盘的通用孔距规范，既可以满足手工打样阶段的快速插接测试需求，也能适配SMT回流焊之外的波峰焊量产工艺，降低生产环节的治具开发成本。上层屏蔽罩采用0.3mm厚的洋白铜材质冲压成型，边缘通过卡扣结构与底层PCB的预留卡槽实现无螺丝固定，屏蔽罩表面做导电氧化处理，既可以阻隔外界电磁杂波对内部微波收发电路的信号干扰，也能避免模块自身的微波信号向外无规则散射，保证多普勒探测的波束角度控制在设计范围内。模块的全局外形尺寸控制在46.5×40.0×8.7mm，这个尺寸边界是经过多轮场景适配验证后的结果：在自动感应灯具的壳体内部，这个厚度可以适配绝大多数超薄吸顶灯的灯盘与面罩之间的预留间隙，不需要额外加高壳体结构；在安防探测器的外壳内，这个长宽尺寸可以和通用的PIR热释电传感器安装位兼容，方便厂商在不改动外壳模具的前提下，直接替换原有热释电方案升级微波探测能力，解决热释电传感器受环境温度影响大、

　　无法穿透非金属薄壳探测的痛点。从安装适配的角度来看，这款模块的四个TH引脚除了承担电源输入、信号输出、接地的电气功能外，引脚的伸出长度设计为2.5mm，在焊接到主控板后可以形成足够的机械支撑强度，不需要额外增加固定柱或者螺丝点位，对于空间极度受限的嵌入式感应设备来说，这种设计可以省去额外的固定结构件，压缩整机的BOM成本与装配工序。在实际的工程应用中，这款模块的结构设计还考虑了不同安装姿态下的信号一致性，板载的微波收发天线采用微带线设计，布局在PCB板的中心区域，上方的屏蔽罩在天线对应位置做了开窗处理，避免金属屏蔽层对微波信号造成衰减，屏蔽罩的开窗尺寸经过反复调试，保证探测波束的水平张角在60度到70度之间，

　　既不会因为张角过大造成相邻探测区域的误触发，也不会因为张角过小导致探测覆盖范围不足。在非接触式卫浴感应设备的应用场景中，比如感应水龙头、感应小便器的控制单元，这款模块的结构尺寸可以直接嵌入到龙头壳体的出水嘴后方或者陶瓷面盆的预留安装槽内，模块的整体厚度较薄，不会占用过多的水路通流空间，引脚的排布方向可以根据安装空间的走向灵活调整，因为四个引脚采用对称式布局，在PCB设计时可以根据走线方向选择横向或者纵向焊接，不需要重新绘制模块的封装库。在工业设备的人员接近防护场景中，这款模块可以安装在设备操作面的外壳内部，因为微波信号可以穿透塑料、木材等非金属材质，不需要在外壳上预留外露的探测窗口，既可以保证设备外壳的整体防护等级达到IP65以上，

　　避免车间内的粉尘、切削液进入设备内部损坏电路，也能实现对靠近设备危险区域的人员的快速探测，触发设备的减速或者停机保护逻辑。从结构设计的细节来看，模块底层PCB的四个边角做了R1.5mm的圆角处理，避免在装配过程中锐角划伤操作人员或者划破设备内部的连接线绝缘层，板边的走线距离板边预留了0.8mm的安全间距，避免在分板工艺中出现走线断裂的问题。上层屏蔽罩的边缘做了向内的翻边处理，翻边高度0.5mm，既可以提升屏蔽罩自身的结构强度，避免在运输或者装配过程中出现屏蔽罩变形挤压内部电路的问题，也能让屏蔽罩和PCB接地点的接触更加充分，提升整体的电磁屏蔽效能。在实际的建模过程中，需要重点关注引脚的位置度公差，四个TH引脚的位置度公差需要控制在±0.1mm以内，否则在批量焊接时会出现引脚插不进主控板焊盘的问题；屏蔽罩和PCB的配合间隙需要控制在0.05mm到0.1mm之间，间隙过大会导致屏蔽罩容易脱落，间隙过小则会造成装配困难，甚至挤压PCB上的贴片元器件造成虚焊或者元器件损坏。对于需要做无引脚适配的场景，这款模块的结构也预留了焊盘直焊的空间，在PCB的四个引脚对应位置设计了半金属化孔，不需要插装引脚的情况下，可以直接通过半金属化孔将模块焊接在主控板表面，进一步压缩整体的安装高度，适配厚度要求更严苛的超薄型感应设备。
