HB100微型微波运动传感模块结构设计

　　在做智能安防、自动照明、非接触触发类设备的结构适配时，HB100这类微波运动传感模块是选型清单里的高频选项，和常见的红外热释电传感器不同，它依靠多普勒效应实现运动探测，不受环境温度、光照条件干扰，能穿透塑料、玻璃等非金属外壳完成检测，在楼道感应灯、车库自动门、无人区域入侵告警、智能家居人体触发场景里的适配性极强，不会出现夏季高温环境下红外传感器灵敏度骤降、强光直射误触发这类常见问题。做这个模块的三维建模时，首先要还原的是它的实际安装边界，全局尺寸控制在46.5×40.0×8.7mm，这个尺寸是实际量产模块的实测值，做结构预留时不能只看PCB板的轮廓，要考虑屏蔽罩的装配公差，屏蔽罩采用扣合式结构，边缘和PCB板的焊点位置要预留0.

　　2mm的装配间隙，避免批量组装时出现屏蔽罩翘起、压伤板上贴片元件的问题。模块的核心功能是通过板载的微波收发天线完成10.525GHz频段的信号发射与回波接收，当探测范围内有物体移动时，回波信号会产生频率偏移，后端电路处理偏移信号后输出触发电平，建模时特意还原了带销头的版本结构，销头位置是天线的馈电点，做外壳设计时这个位置不能有金属遮挡，否则会直接导致探测距离缩短、信号灵敏度下降，非金属外壳的壁厚在这个区域最好控制在2mm以内，且不要做加强筋结构，避免信号折射产生探测盲区。从结构设计的角度看，这个模块的PCB采用FR-4基材，板厚1.6mm，四个角预留了直径2.2mm的安装孔，孔中心距板边3mm，安装时可以采用M2螺丝固定，

　　也可以用背胶直接粘贴，不过要注意安装面不能紧贴大面积金属，金属面会反射微波信号导致模块自激，建模时把安装孔的沉头结构也做了还原，方便结构工程师直接调用做装配干涉检查。屏蔽罩采用洋白铜材质，厚度0.3mm，表面做镀镍处理，既能屏蔽外界电磁干扰对模块接收电路的影响，也能避免模块自身的微波信号对板上其他控制电路产生串扰，建模时还原了屏蔽罩侧面的卡扣缺口，和PCB板上的焊盘位置一一对应，做结构堆叠时可以直接检查屏蔽罩和周边元件的安全距离，通常要预留0.5mm以上的间隙，防止组装时屏蔽罩变形挤压贴片电阻电容。在实际设备适配中，这个模块的探测角度大概在70度左右，水平探测距离可以达到8米，安装时通常要把天线面朝向探测区域，

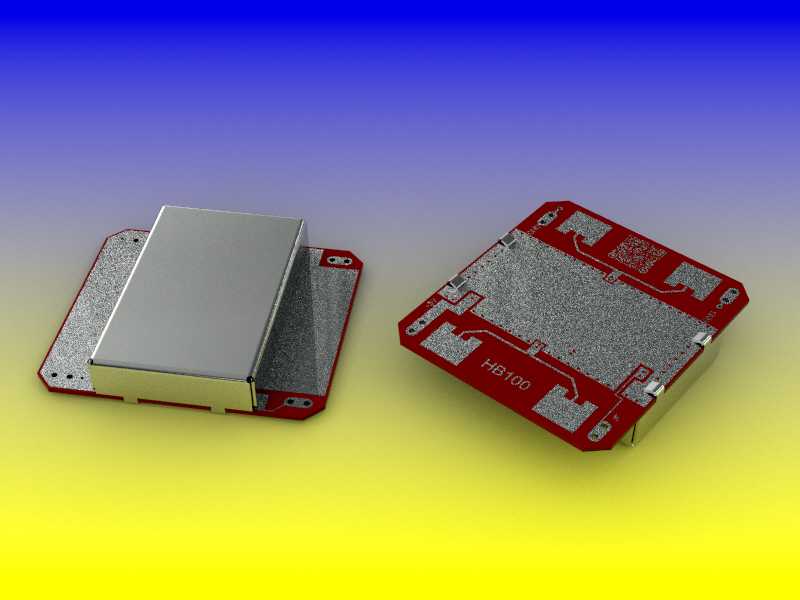

　　倾斜15度安装时探测覆盖范围最优，建模时特意把板上印刷的HB100标识做了还原，方便装配时识别方向，避免装反导致探测区域偏离设计范围。很多工程师做结构设计时容易忽略模块的出线位置，这个版本的模块引脚从侧边引出，引脚间距2.54mm，做接插件适配时要注意引脚伸出PCB板的长度是3mm，接插件的选型要匹配这个尺寸，避免出现插接过松或者顶到外壳的问题。另外模块的工作电压是5V直流，静态电流不到5mA，功耗极低，适合电池供电的低功耗设备，建模时把板上的主要贴片元件的轮廓都做了还原，虽然不需要精确到每个元件的细节，但整体的高度轮廓要准确，比如板上的稳压芯片高度是1.2mm，天线区域的敷铜面没有元件遮挡，这些细节在做设备内部结构堆叠时都是干涉检查的关键项，要是忽略了这些高度差，组装时很容易出现外壳压到元件导致模块损坏的问题。做这个模型的渲染时也还原了实际模块的材质质感，PCB板的阻焊层是红色，屏蔽罩是哑光金属质感，焊盘位置做了喷锡的质感还原，方便工程师在做方案汇报时直接用渲染图展示模块的安装效果，不用再单独找实物拍图。
