带安装底座的剖视结构脚步轴承

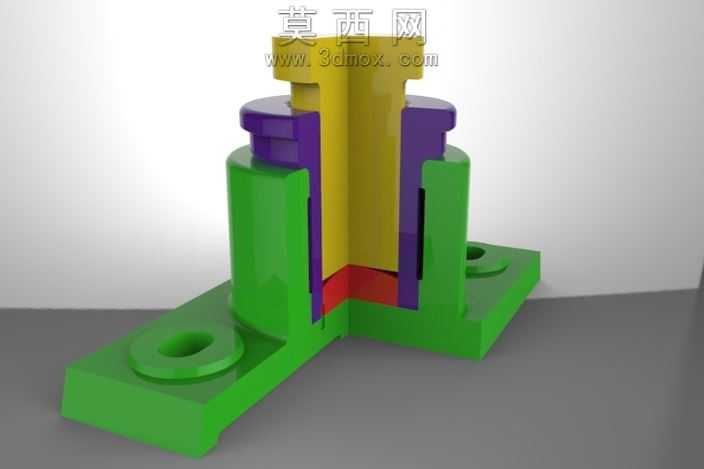

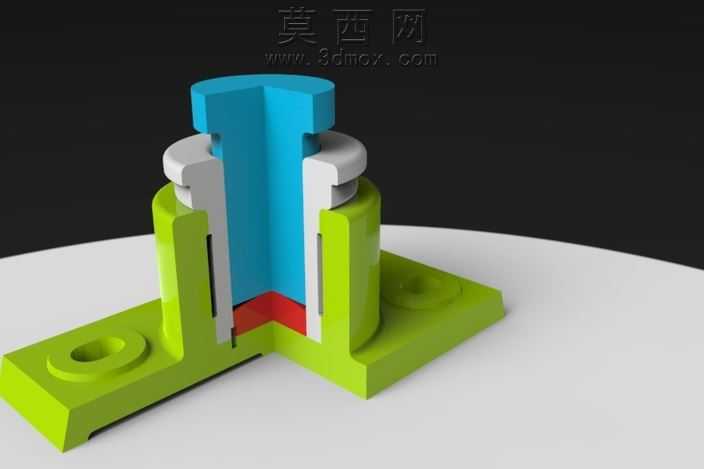

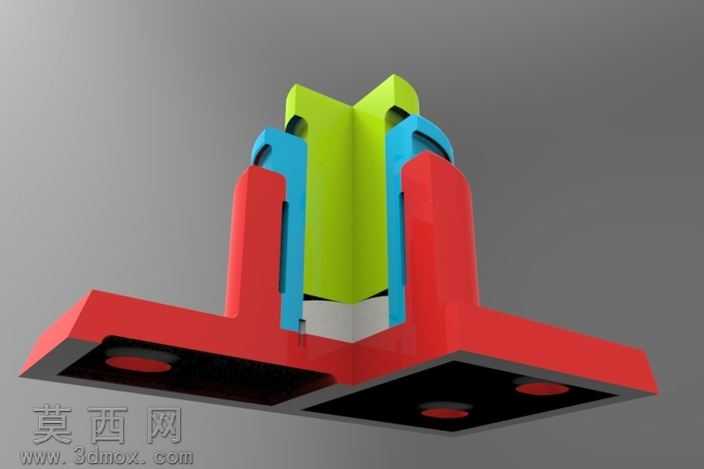

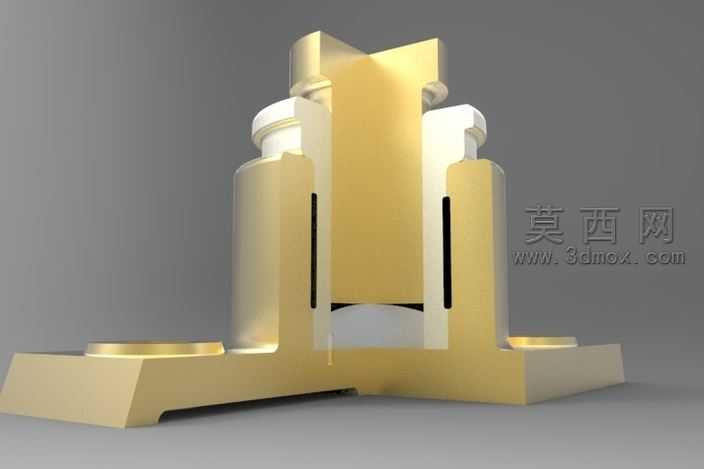

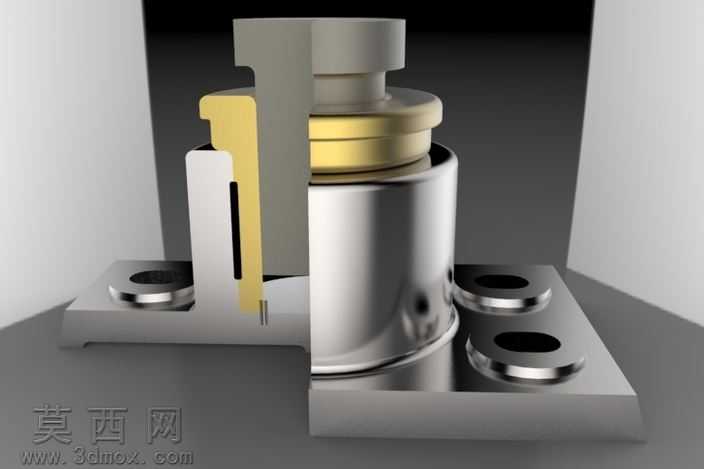

本模型为带安装底座的脚步轴承三维结构，采用剖视展示手法完成建模与渲染，清晰呈现轴承内部各组件的装配关系与层级结构。建模阶段以SolidWorks为核心工具，先绘制底座的二维草图，通过拉伸特征生成带两个安装孔的L型支撑底座，底座边角做圆角过渡处理，避免应力集中，安装孔位置严格对应通用安装尺寸规范，保证实际装配的适配性。后续依次构建轴承的内支撑柱、中间隔套、外层卡接结构、底部缓冲垫片等零件，每个零件单独建模后通过配合约束完成总装配，剖视切面沿轴承中心对称面切割，完整展现各零件的嵌套、卡接、贴合关系，无装配干涉问题。材质与渲染阶段，为不同功能零件分配差异化材质：底座采用亮绿色工程塑料材质，模拟高强度耐磨尼龙的质感，表面做轻微磨砂处理，还原工业塑料的哑光触感；中心支撑柱采用亮蓝色金属材质，模拟调质钢的光滑金属表面，添加细微的金属颗粒纹理提升真实感；中间隔套采用银灰色金属材质，模拟轴承钢的冷金属质感，边缘做高光处理体现加工精度；底部缓冲垫片采用红色橡胶材质，添加细微的凹凸纹理表现橡胶的弹性质感。场景搭建采用纯白展示台面搭配纯黑背景，打光采用三点布光法，主光从左上方45度照射，突出零件的轮廓与剖切面结构，辅光从右侧补光消除暗部死黑，轮廓光从后方打亮零件边缘，提升整体层次感，渲染输出的效果图清晰区分各零件材质，结构层次分明。设计思路上，该脚步轴承侧重小空间内的转动支撑与便捷安装需求，L型底座可直接通过螺栓固定在设备机架上，无需额外设计安装支架，内部多层嵌套结构既保证了转动时的同轴度，又通过隔套与卡接结构限制轴向窜动，底部橡胶垫片可吸收运行时的轻微振动，降低工作噪音，整体结构紧凑，零件数量少，装配流程简单，适用于小型自动化设备、轻工机械的小载荷转动支撑场景，模型同时保留了各零件的可编辑参数，可根据实际载荷需求调整底座厚度、支撑柱直径、安装孔间距等关键尺寸，适配不同的使用工况。
