高密度聚乙烯17路路由管道结构设计

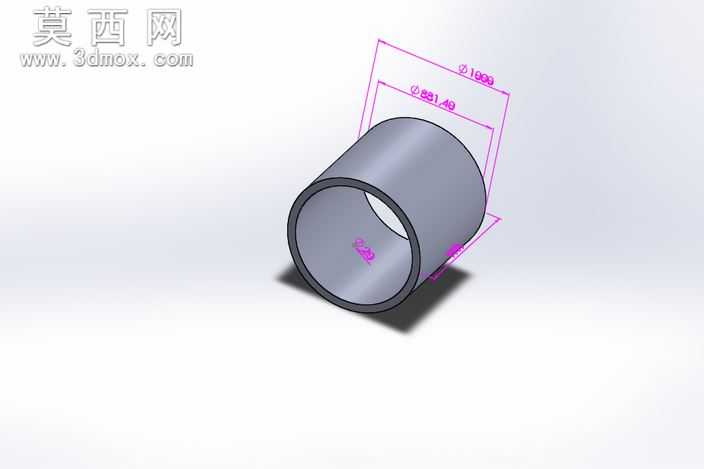

本模型为高密度聚乙烯材质的路由管道三维设计作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转特征构建管道的基础筒体结构，精准控制管道的内外径尺寸、筒体长度参数，保证管壁厚度均匀一致，符合HDPE管材的常规壁厚设计规范。建模过程中对管道两端的端口做了精细化处理，端口边缘做微小倒角设计，既避免实际生产加工后端口锐边易划伤操作人员的问题，也能提升管路对接安装时的顺滑度，减少对接阻力。模型的尺寸标注完全贴合工程制图规范，将管道的外径、内径、轴向长度等核心装配尺寸以清晰的标注样式呈现，方便后续工程人员直接提取尺寸用于生产或装配校验。材质渲染阶段选用高密度聚乙烯专用材质球，还原HDPE材质特有的哑光深灰质感，调整材质的粗糙度、反光度参数，模拟真实塑料管材的表面肌理，同时添加柔和的环境光影效果，让管道的圆柱曲面过渡自然，结构轮廓清晰可辨，端口处的内壁结构也通过光影层次得到完整展现。设计思路上，该管道作为路由管路系统的基础直通构件，预留了后续扩展三通配件的装配接口，可通过添加库特征的方式快速适配同系列的HDPE手肘、三通等配件，快速搭建完整的17路路由管路排布方案，满足管路系统分流、转接的布线需求。模型结构简洁规整，无多余冗余特征，所有特征参数均可编辑调整，可根据实际布线需求修改管道长度、管径参数，适配不同的管路排布场景，整体建模逻辑符合机械设计的参数化规范，特征树层级清晰，便于后续设计修改与工程出图。
