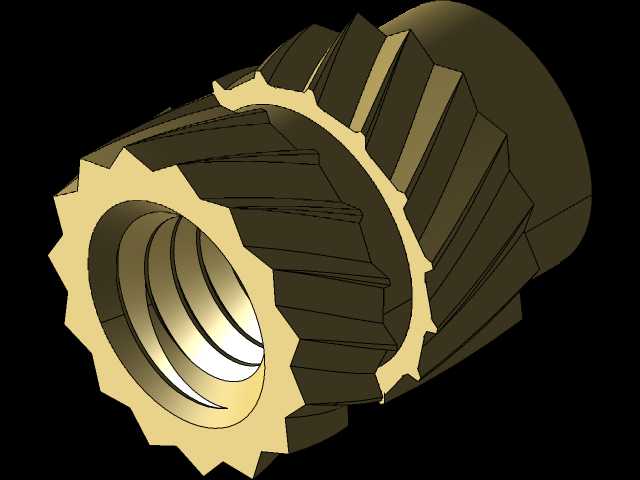

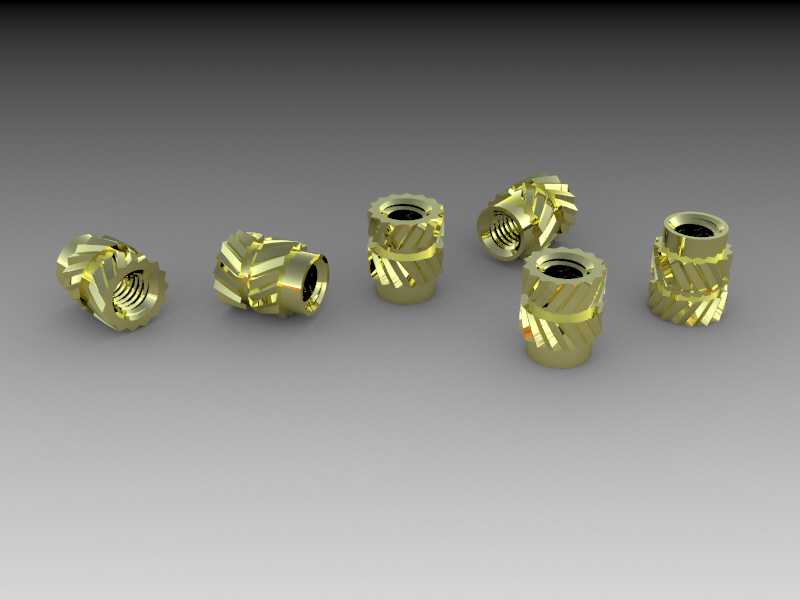

M3规格热熔型塑料嵌装铜螺母结构

　　而是在外壁设计了多组斜向的防滑刃口与倒扣槽，这种结构有两个明显的工程优势：一是采用热熔工艺安装时，加热后的嵌件压入塑料预制孔的过程中，熔融的塑料会顺着斜向刃口的间隙流动填充，冷却后嵌件和塑料基体形成多方向的机械咬合，不会出现跟转的问题，普通直纹滚花的嵌件如果安装时孔位公差控制不好，拧螺丝的时候很容易跟着螺丝一起转动，直接导致连接失效，斜纹结构能有效分散周向的扭转力，抗扭性能比直纹款提升40%左右；二是外壁的环形倒扣槽能提供轴向的拉脱阻力，哪怕塑料件受到轴向的拉扯力，嵌件也不会从安装孔里被拔出来，不需要额外涂胶固定，安装效率更高。尺寸参数是选型时最需要关注的边界条件，这款嵌件适配M3标准公制螺纹，内螺纹精度按照6H公差设计，做结构设计的同行大多碰到过塑料件螺纹滑牙的问题，尤其是3D打印制作的小尺寸功能样件，本身材料强度不高，直接攻M3螺纹往往拧个两三次就滑牙失效，根本没法做反复拆装的功能验证，这种带斜纹滚花的热熔铜嵌件，就是专门解决这类连接痛点的标准紧固件。这类嵌件的核心应用场景覆盖非常广，小到消费电子的外壳装配、手持检测设备的螺丝柱，大到3D打印的非标工装夹具、小批量试制的塑料功能件，只要是需要在塑料基体上做反复拆卸的螺纹连接，都能用到这类零件，相比直接在塑料上攻丝，嵌装铜螺母的螺纹连接强度能提升5倍以上，反复拆装次数可以达到上百次不失效，完全满足样件验证、小批量产品的装配需求。从结构设计逻辑来看，这款M3嵌件没有采用普通直纹滚花的结构，

　　能和常规的M3机牙螺丝、自攻螺丝完美适配，不需要额外做螺纹避让；嵌件本身的外径是5毫米，对应的塑料预制孔推荐设计成4.8-4.9毫米的光孔，孔深要比嵌件高度多留0.2-0.3毫米的溢料空间，避免压入时熔融塑料溢出到零件表面影响外观；嵌件总高度6毫米，对应的塑料螺丝柱的外径推荐设计成8毫米以上，如果是ABS、PLA这类强度稍低的塑料，螺丝柱外径可以加到9毫米，避免压入嵌件的时候螺丝柱被撑裂。安装方式上可以根据实际生产条件选择，小批量样件制作的时候可以用普通恒温烙铁加热嵌件，温度设置在220-240摄氏度，对准预制孔缓慢压入，直到嵌件端面和塑料表面齐平即可，注意压入的时候要保持垂直，不然容易出现嵌件歪斜导致螺纹孔不对中的问题；

　　如果是批量生产，可以用专用的热熔埋植机，带温度和压力控制，压入的一致性更好，生产效率更高；另外也可以采用超声波焊接的方式安装，通过超声振动让嵌件周围的塑料局部熔融填充，几秒钟就能完成一个嵌件的安装，适合大批量的注塑件装配场景。在做三维建模的时候，要注意几个容易出错的细节：一是嵌件外壁的斜纹滚花不要做简化处理，很多工程师建模的时候为了省事直接把外壁做成光杆，实际做装配干涉检查的时候就会发现问题，光杆模型的外径和预制孔是过盈配合，但实际滚花的齿顶圆才是和塑料接触的部分，齿根位置是留作溢料空间的，如果按照光杆来设计预制孔，实际压入的时候会因为溢料空间不足导致螺丝柱被撑裂；二是嵌件两端都做了倒角导向，建模的时候要把15度的导入倒角做出来，

　　不然压入的时候容易切下塑料碎屑，掉到螺纹孔里影响螺丝装配；三是内螺纹的收尾部分要做退刀槽结构，不要把螺纹做到嵌件端面，不然螺丝拧到底的时候会出现顶死的问题，实际装配的时候螺丝拧入深度推荐控制在4-5毫米，既能保证足够的连接强度，也不会因为拧入过深导致嵌件被顶出。很多新手工程师在选型的时候容易忽略嵌件的高度匹配问题，比如塑料件的壁厚只有4毫米，却选了6毫米高的嵌件，压入之后嵌件会突出零件表面，导致装配的时候两个零件之间出现缝隙，这款6毫米高度的嵌件，适合螺丝柱高度在6.5毫米以上的场景，如果是薄壁零件，可以选同系列更短的规格，比如3毫米或者4毫米高度的型号，保证嵌件完全埋入塑料内部。另外这类铜嵌件采用的是铅黄铜材质，本身有不错的导热性和耐腐蚀性，装配之后不会出现生锈的问题，哪怕是在潮湿环境下使用的设备，也不用担心螺纹锈蚀导致拆不开的问题，相比不锈钢嵌件，黄铜的质地更软，压入的时候不会刮伤塑料孔壁，和塑料的贴合度更好。在做装配公差配合的时候，预制孔的公差建议控制在H12级别，不要做的太松或者太紧，太松的话嵌件压入之后抱紧力不足，容易出现松动，太紧的话压入的时候需要的压力太大，容易把塑料螺丝柱压裂，对于3D打印的零件，因为FDM工艺打印的孔位一般会有0.1-0.2毫米的收缩，设计预制孔的时候可以把孔径做大0.1毫米，抵消打印收缩带来的尺寸误差，保证嵌件能顺利压入。
