电位计编码器用改装式旋钮结构设计

　　日常做电控类小项目的时候，经常会碰到手边没有适配调节旋钮的情况，尤其是做桌面测试台、小型实验装置的时候，标准旋钮要么采购周期长，要么安装尺寸和手头的电位计、旋转编码器轴径不匹配，反而拖慢调试进度。这次的结构是从日常常见的牙膏帽结构出发做的改装适配，最初注意到牙膏帽本身的周向防滑齿、带法兰边的帽状结构，刚好契合手动调节旋钮的核心使用需求，只需要调整内部的轴配合结构，就能直接复用成熟的外形结构，省去从零开始做外形防滑、握持舒适度验证的步骤。

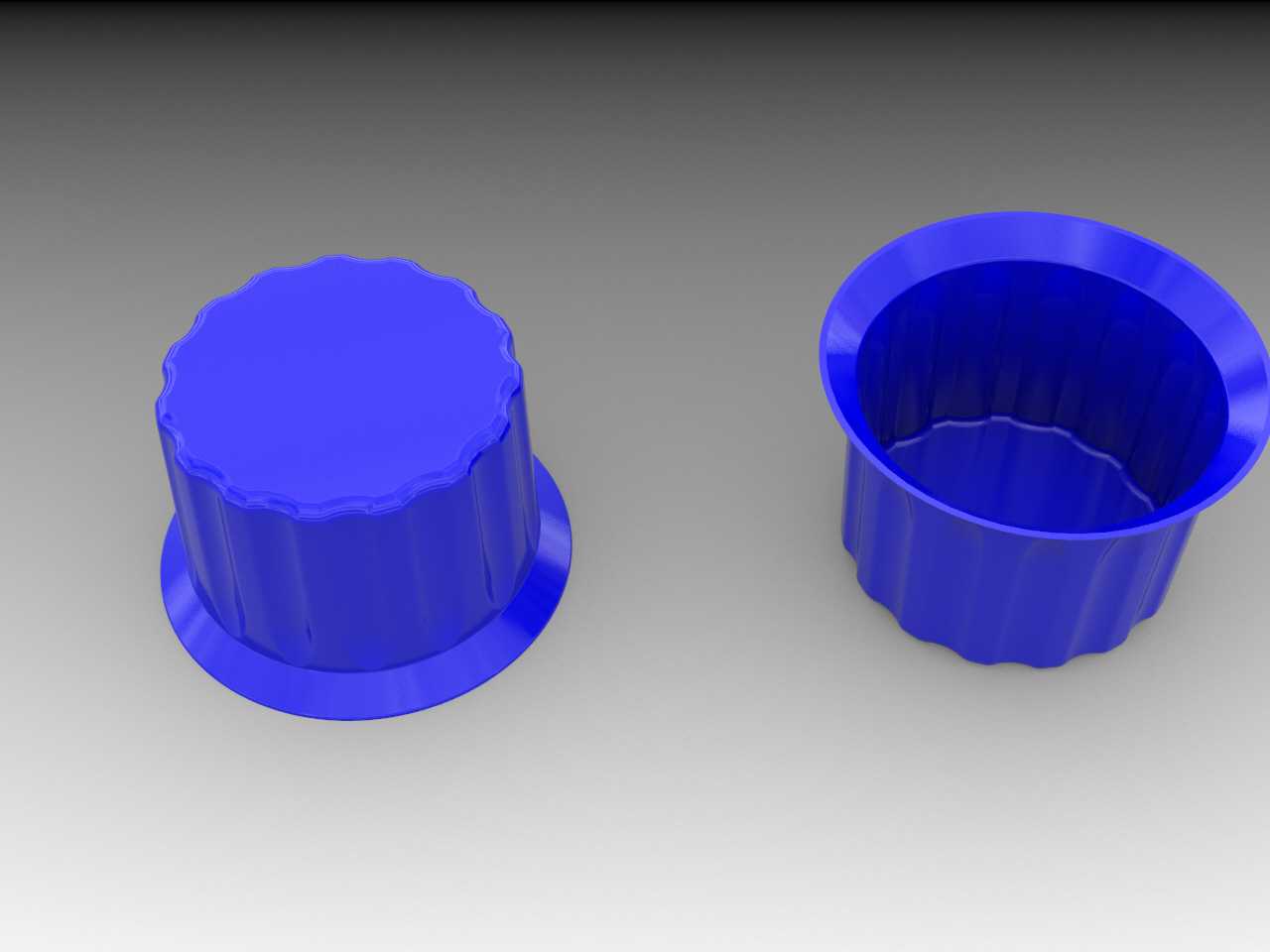

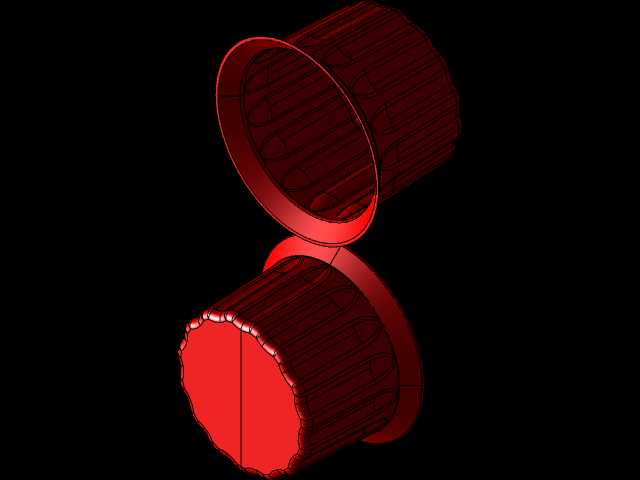

　　从实际使用场景来看，这类改装旋钮主要适配6mm直径的半圆轴、D型轴电位计以及增量式旋转编码器，覆盖日常实验装置、小型电控柜面板、桌面测试治具的调节需求，不需要额外做表面滚花加工，周向的齿形结构本身就来自量产日用品的成熟设计，手指拧动的时候的摩擦力足够，哪怕手上沾了少量焊锡膏、无尘布纤维，也不会出现打滑拧不动的情况。结构上做了带外延法兰边的设计，法兰边的直径比帽身主体大4mm，安装之后法兰边刚好贴在面板表面，一方面能遮挡面板上的安装开孔误差，就算开孔开得稍微有点偏、边缘有小毛刺，法兰边也能完全盖住，不会露出面板加工的瑕疵；另一方面拧动到极限位置的时候，法兰边能起到限位阻挡的作用，避免用力过猛把整个旋钮按进面板内侧，也能防止调节的时候手指蹭到面板表面的标识贴纸，把刻度标识磨花。

　　内部的配合腔做了和轴径匹配的直筒结构，腔体内壁对应D型轴的平面位置做了定位凸筋，安装的时候不需要打胶，只需要对准轴的平面按进去就能实现周向固定，拧动的时候不会出现跟转打滑的情况，后期如果要更换电位计或者编码器，直接用平口螺丝刀从法兰边缝隙轻轻一撬就能拆下来，不会损伤元件引脚。考虑到日常使用的磨损问题，齿形的边缘做了R0.3的圆角处理，不会像尖锐的滚花棱边那样，长时间拧动磨得手指指腹发疼，就算是需要频繁调节参数的测试场景，连续拧十多分钟也不会有明显的不适感。

　　安装边界上，整个旋钮的总高度控制在12mm，帽身的外径是18mm，法兰边外径22mm，内部配合腔的深度是8mm，适配面板厚度0.8mm到3mm的场景，不管是薄的亚克力测试面板，还是厚的金属电控柜面板，只要轴伸出面板的长度在5mm到7mm之间，都能牢固安装，不会出现安装后晃动、或者按到底顶住面板无法转动的问题。和标准的塑料旋钮相比，这个结构的壁厚均匀，整体壁厚保持1.8mm，不管是用3D打印做小批量验证，还是开简易注塑模做量产，都不会出现壁厚不均导致的缩痕、变形问题，打印的时候不需要加支撑，内腔的直筒结构顺着打印方向就能一次成型，表面质量足够满足使用需求，不需要额外做打磨后处理。

　　实际测试的时候，特意模拟了日常调试的操作力度，拧动的扭矩在0.1N·m到0.3N·m之间，刚好是手指自然施力的范围，不会因为太松一碰就转，也不会因为太紧拧不动参数。周向一共做了20个均匀分布的防滑齿，每个齿的角度对应18度的转动角度，刚好和常用的20位脉冲编码器的档位感匹配，调节的时候能通过齿的触感判断转动的档位，不用一直盯着刻度数转了多少格，盲操作的时候也能准确调整参数。另外结构底部没有做封闭设计，配合腔是通透的？不对，实际是配合腔底部留了0.5mm的间隙，就算轴的长度比预留尺寸长1mm左右，也能顶到底部正常安装，不会因为轴长公差装不到位，适配不同厂家生产的电位计、编码器的轴长公差，不用针对每个厂家的元件单独调整模型尺寸。

　　从结构可靠性来看，帽身和法兰边的衔接位置做了R1的过渡圆角，不会出现应力集中的问题，就算不小心把旋钮掉在地上，或者调节的时候用力过大，也不会在衔接位置出现断裂。日常使用中不需要做特殊的表面处理，本身的塑料材质就有足够的摩擦力，也不会像金属旋钮那样冬天摸上去冰手，或者在潮湿环境下出现氧化生锈的问题，适合实验室、小型加工设备的日常使用场景。另外这个结构还能根据需求做小的调整，比如需要做位置标识的时候，可以在法兰边的其中一个齿位做一个小的凸点作为指示标记，对应面板上的刻度，不需要额外粘贴标识片，避免标识片长时间使用脱落。
