面包板兼容STM32最小系统开发板结构

　　做嵌入式项目原型验证的时候，最头疼的就是主控板尺寸卡不住面包板间距，要么排针错位插不进去，要么板身太宽占满面包板整排孔位，周边的传感器、跳线根本没地方接，这款STM32核心板的结构设计刚好踩中了原型开发的实际痛点。从安装边界来看，整板PCB尺寸控制在53.3毫米长、23.0毫米宽，两侧排针严格按照标准面包板的2.54毫米孔距排布，插在常规830孔面包板上的时候，板身刚好卡在面包板中间的绝缘分隔槽位置，两侧各留出至少3列孔位用来接外设跳线，不会出现整板占满面包板、周边元件无处插接的问题，做课程设计、快速功能验证的时候不用额外做转接板，省掉了大量打样验证的时间。

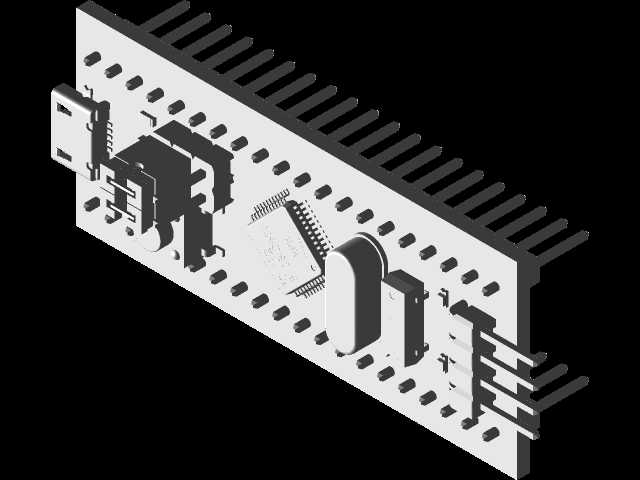

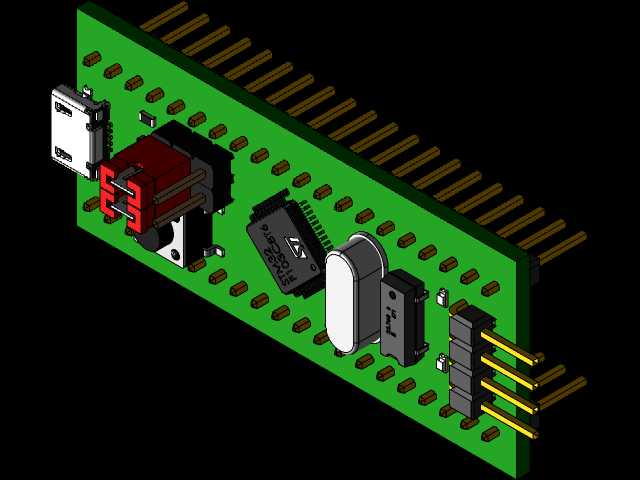

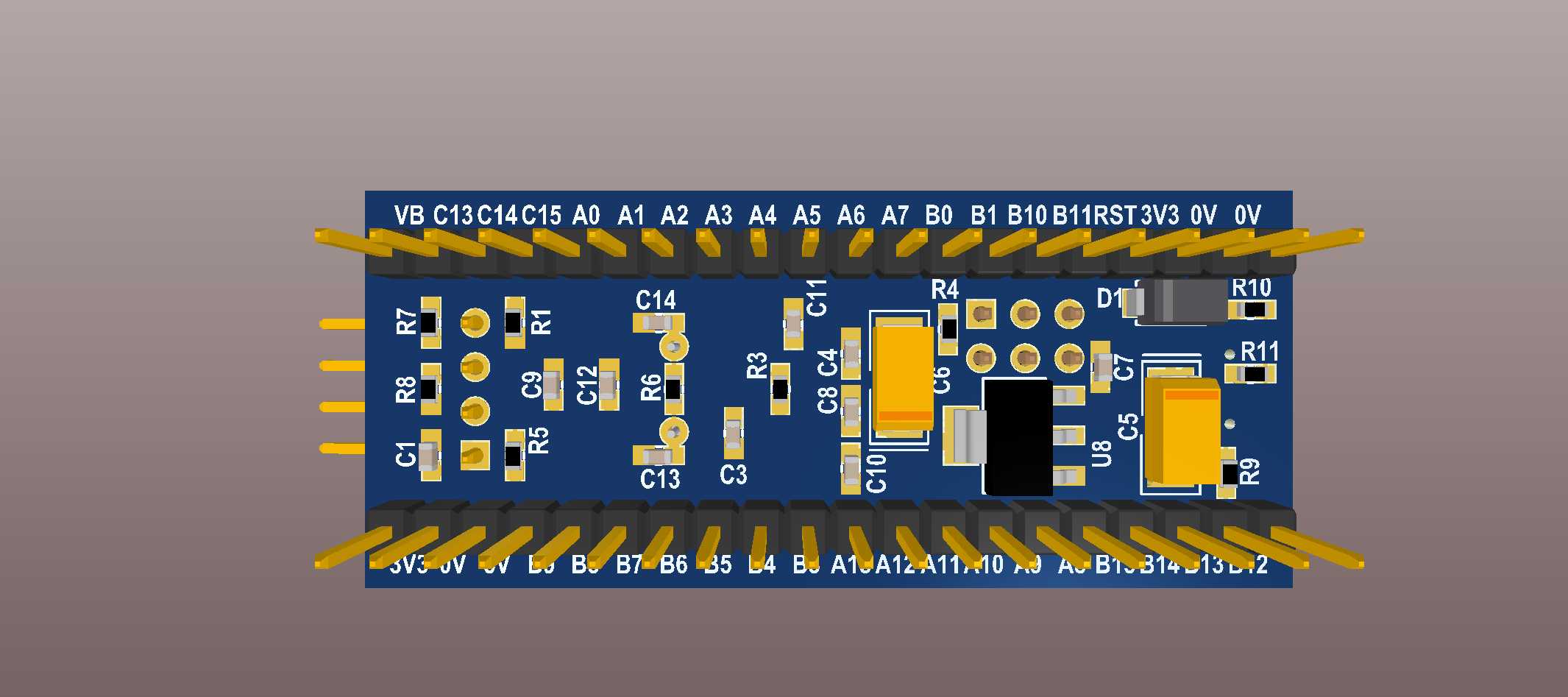

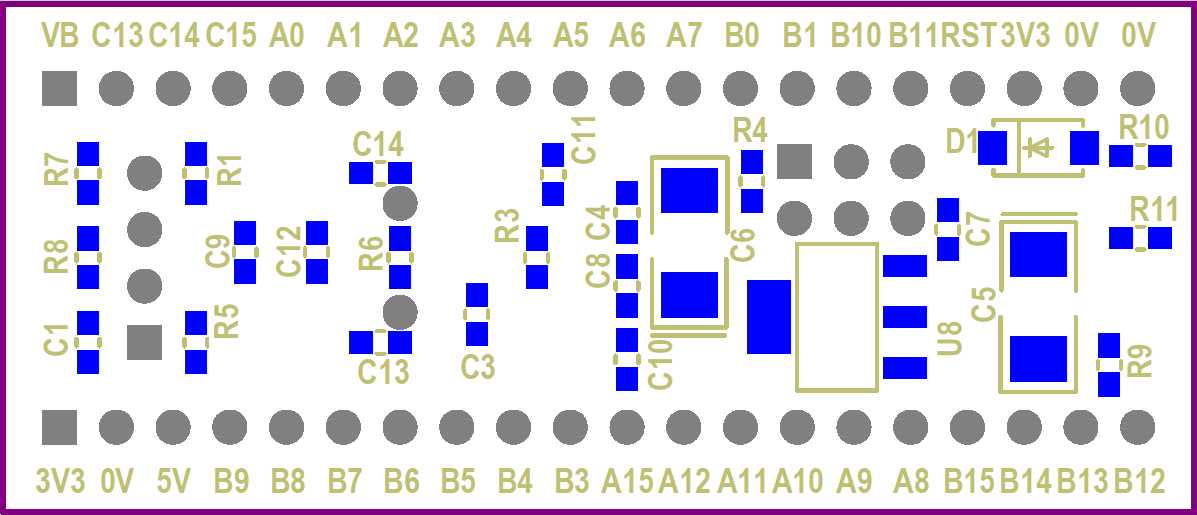

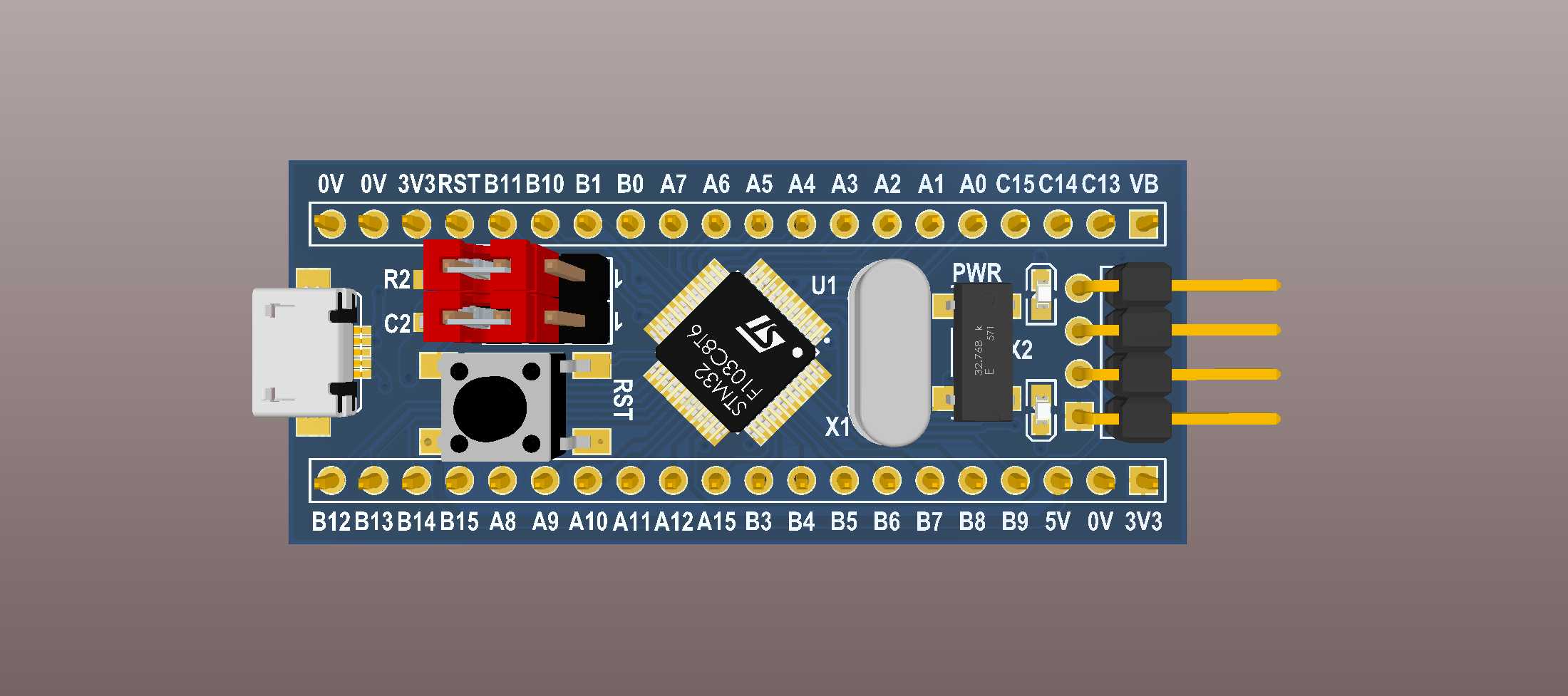

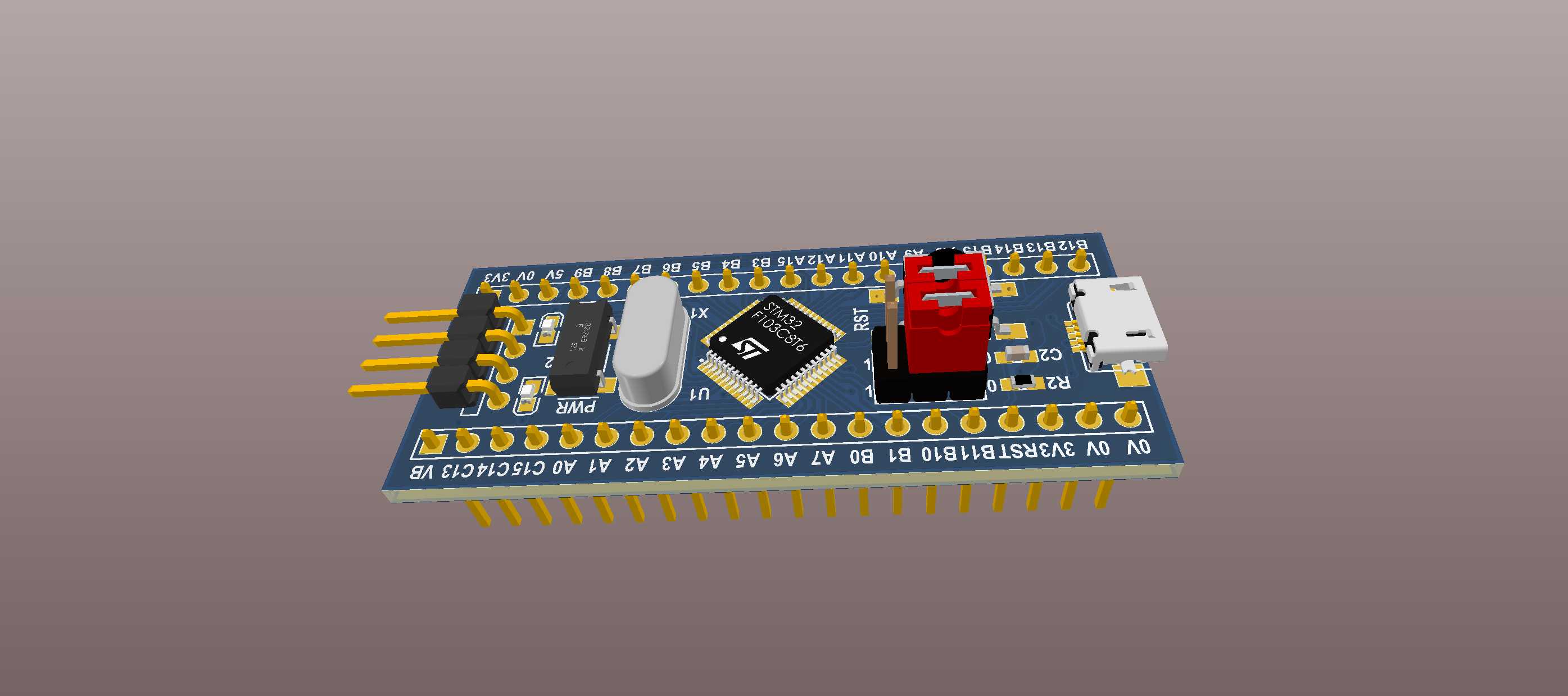

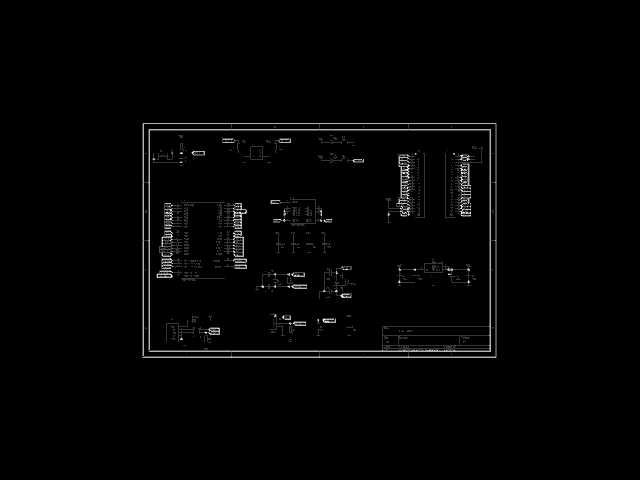

　　核心板的元件布局完全围绕实际调试场景做了优化，主控芯片采用32位ARM Cortex M3内核，运行主频72MHz，内置64K字节闪存与20K字节SRAM，足够覆盖绝大多数中小型嵌入式项目的算力需求，不管是做简单的IO控制、传感器数据采集，还是跑轻量级的实时操作系统，性能余量都足够。板载的USB接口直接做在板边侧方位置，插Micro USB线的时候不会和上方、下方的排针接线干涉，旁边的复位按键、启动模式选择跳帽都做了凸起标识，戴防静电手环调试的时候不用刻意找按键位置，盲操作就能完成复位、启动模式切换的动作。晶振、电源稳压芯片都布置在主控周边最短走线路径上，减少高频信号的走线长度，降低信号干扰的概率，电源指示灯放在板边显眼位置，上电之后一眼就能确认供电状态，不用拿万用表挨个测点排查供电问题。

　　从实际应用场景来看，这类核心板除了日常的原型验证，也可以直接集成到对体积有要求的小型嵌入式设备里，比如小型智能传感器节点、简易物联网终端、学生竞赛的参赛作品里，因为板身没有多余的冗余元件，整体厚度控制在排针高度以内，装外壳的时候不用特意给板上元件留避让空间，只要按照板的外轮廓预留安装柱位置就能完成固定。排针采用标准直插封装，不管是插面包板、焊在洞洞板上，还是通过排座插在自定义的功能底板上，都能兼容通用焊接工艺，不用定制特殊规格的接插件。电源部分的设计兼容5V USB直接供电，也支持3.3V外部供电，供电回路的滤波电容都布置在芯片电源引脚的最近位置，即使外接电机类的感性负载，也能减少电源纹波对主控运行的影响，避免出现程序跑飞、莫名复位的问题。

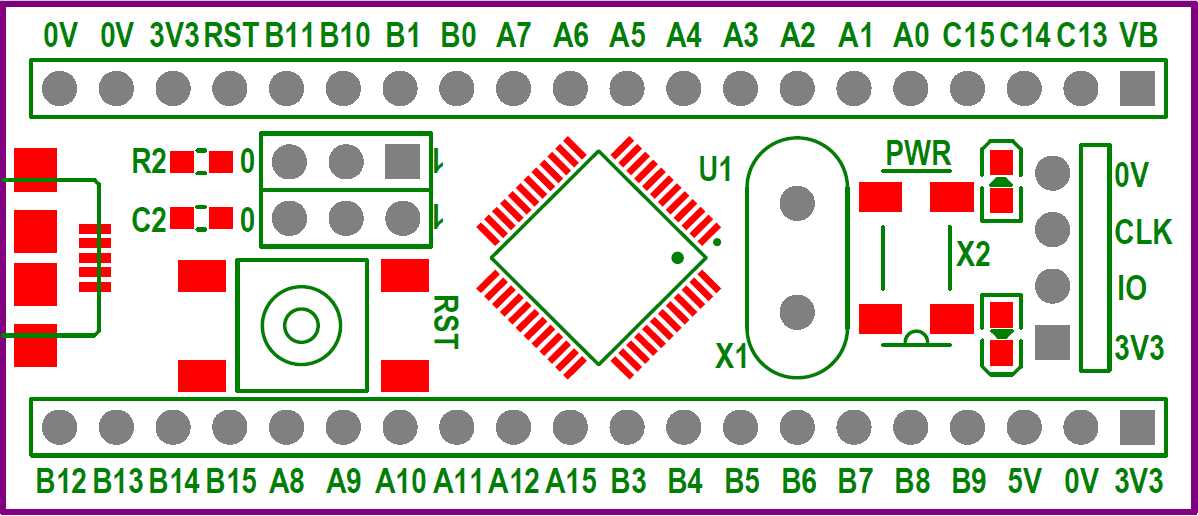

　　设计的时候特意把所有IO口全部通过排针引出，没有做多余的板载功能占用IO资源，开发者可以根据自己的项目需求自由分配引脚功能，不会出现某个IO被板载LED、按键占用导致外设接不上的情况。板边的四个角没有做尖锐的直角处理，轻微倒了圆角，拿取的时候不会刮手，批量焊接的时候也不会因为板角磕碰造成焊盘脱落。整个板的元件高度都控制在排针高度以下，叠板安装的时候上层板不会压到核心板上的元件，适合多板堆叠的紧凑型设备结构设计。
