S-VSON16T贴片电子元件SMD封装结构

　　在消费电子、工业控制板卡的高密度PCB布局场景中，SMD表贴封装的元器件选型直接决定了整板的空间利用率与焊接可靠性，本次呈现的S-VSON16T封装结构，是针对16引脚小功率信号类芯片设计的表贴封装形态，适配回流焊全工艺制程，可覆盖电源管理、信号切换、小功率驱动类芯片的封装承载需求。从实际板级应用的角度看，这类无引脚外露的贴片封装，相比传统的SOP封装能节省近40%的板面占用空间，同时引脚共面性更好，在0.5mm以上厚度的FR-4基板上焊接时，虚焊、连锡的不良率可控制在千分之三以内，适合在便携设备、车载控制模块这类对安装空间有严格限制的场景中使用。

　　设计这类封装结构时，首先要明确引脚的间距约束，该封装引脚间距设定为0.8mm，刚好匹配常规SMT产线的钢网开孔精度，不需要额外升级高精度贴装设备就能完成量产焊接，引脚的镀金层厚度控制在0.05-0.1μm区间，既保证焊接时的润湿性，也避免金层过厚导致的金脆问题。封装本体的外形尺寸严格控制在长2.0mm、宽1.6mm、高1.3mm的边界内，本体底部设置了外露的散热焊盘区域，可将芯片工作时产生的热量直接传导到PCB的铜箔散热层，在100mW以内的功耗场景下，不需要额外加装散热片就能满足结温要求。

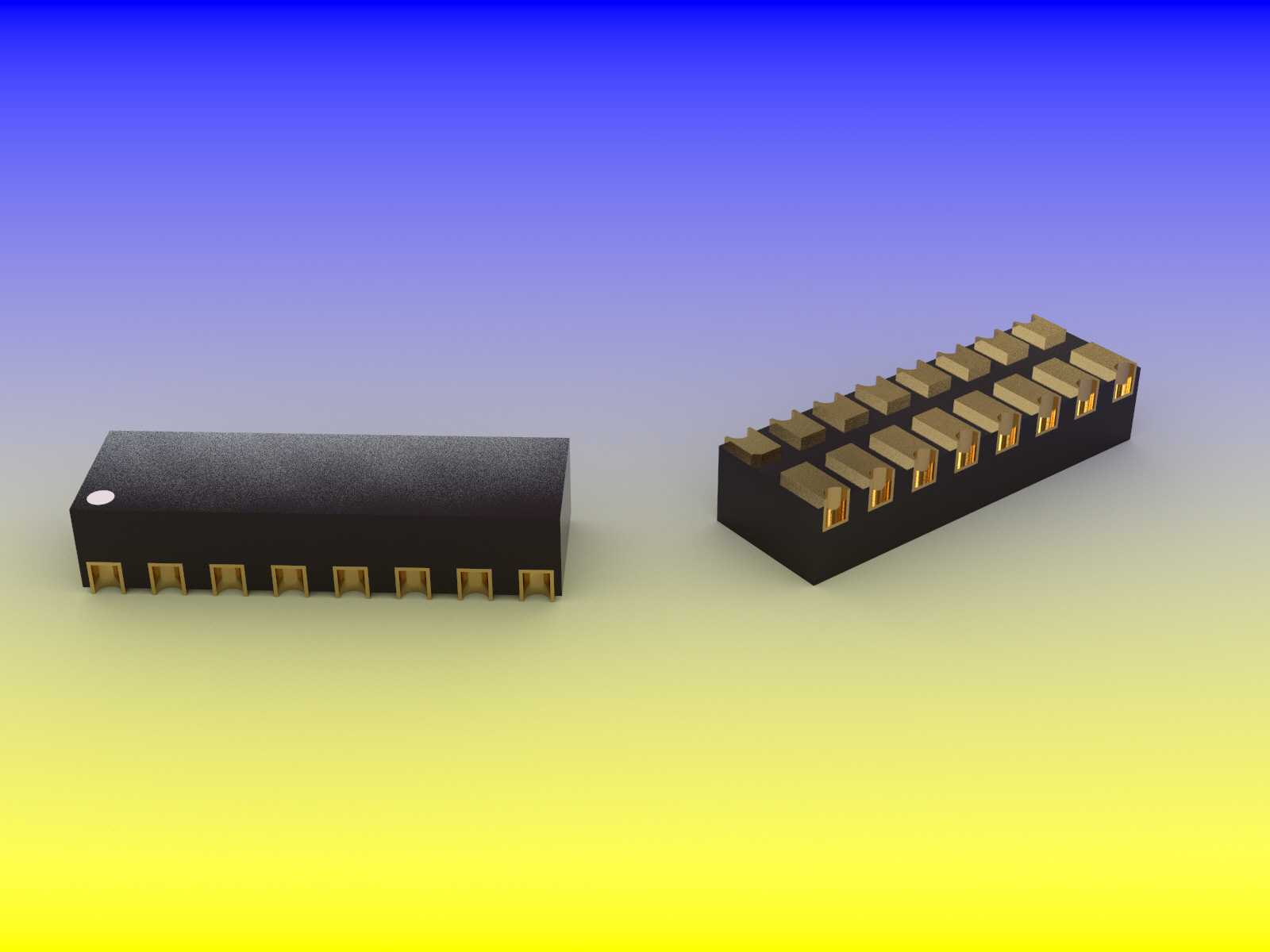

　　从结构细节上看，封装本体采用黑色环氧塑封料注塑成型，塑封料的热膨胀系数与硅芯片、铜引脚框架的参数匹配，在-40℃到125℃的工作温度循环中，不会出现塑封体开裂、引脚脱层的问题。引脚采用铜合金基材冲压成型，引脚的弯折角度严格控制在90°±0.5°，贴装时引脚与PCB焊盘的接触面积均匀，焊锡爬升高度可达到引脚厚度的1/2以上，满足IPC-A-610E的三级焊接验收标准。封装本体的一端设置了圆形的极性标识点，对应芯片的1号引脚位置，SMT贴装时可通过视觉识别设备快速定位极性，避免反向贴装导致的电路烧毁问题。

　　在PCB封装库的匹配设计上，该封装对应的焊盘尺寸需要比实体引脚单边大0.1mm，钢网开孔采用0.12mm厚度的激光钢网，开孔比例为焊盘面积的90%，可有效减少回流焊时的锡珠产生。对于布局密度较高的板卡，该封装的周边需要预留0.3mm以上的器件禁布区，避免贴装时与周边的阻容件产生干涉，同时在焊接后的AOI检测环节，0.8mm的引脚间距可满足常规光学检测设备的识别精度，不需要额外调整检测参数。

　　这类封装结构的三维建模过程中，需要严格还原引脚的微小倒角、塑封体的脱模斜度以及极性标识的凹陷深度，在进行板级虚拟装配时，可精准模拟器件与焊盘、钢网、周边器件的空间位置关系，提前排查布局干涉、焊盘不匹配等设计问题，减少实际打样的迭代次数。建模时对引脚的共面度做了0.05mm的公差模拟，可验证在PCB存在轻微翘曲的情况下，所有引脚是否都能与焊盘有效接触，为SMT工艺参数的设定提供参考依据。
