径向引脚式浪涌电流限制热敏电阻

　　在开关电源、变频器、伺服驱动器、充电模块以及各类带大容量滤波电容的电子设备中，上电瞬间往往会出现远超稳态工作电流的冲击。电容两端电压不能突变，整流桥刚接通时近似短路，若不加抑制，保险丝、整流桥、接插件触点甚至前级变压器都会承受反复冲击。浪涌电流限制器正是针对这一工况布置在交流输入或直流母线前端的保护元件，利用负温度系数热敏材料冷态高阻、热态低阻的特性，在开机瞬间提供足够阻值限制充电电流，待电流通过后本体发热、阻值迅速下降，从而把正常工作时的功耗和压降控制在较低水平。

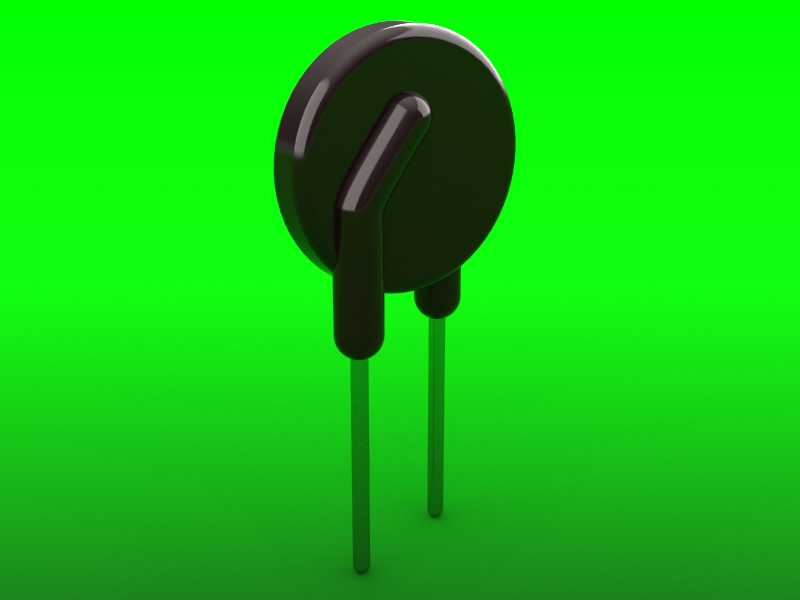

　　本模型呈现的是一枚圆片式径向引脚NTC，主体为黑色圆盘状热敏瓷体，一侧引出两根平行直引脚，其中靠近瓷体的引脚根部带有弯折包覆结构，便于在插件布局中形成稳定支撑。圆盘直径约37mm，瓷体厚度约11mm，两根引脚中心距约19.75mm；引脚为细长圆柱形态，适合PCB通孔插装。建模时需要重点把握圆盘外圆、两侧端面圆角、引脚与瓷体结合区的包封过渡，以及两根引脚的平行度和伸出长度。瓷体边缘并非锐利直角，实际元件多采用圆润倒角，以避免包封层应力集中；引脚根部的黑色包覆块与圆片主体相连，形成不对称的侧面轮廓，这也是外观识别和装配干涉检查时不能忽略的细节。

　　从结构设计角度看，圆片式NTC把发热体集中在中部瓷片上，引脚既承担电气连接，也承担一定散热路径。布置在PCB上时，应在引脚周围保留足够的爬电距离和通风空间，避免紧贴电解电容、塑料支架或线束。由于元件工作时本体温度升高，三维布局中不能只按冷态外形做静态干涉判断，还要考虑周边器件的耐温范围。引脚孔位应与19.75mm节距匹配，孔径略大于引脚直径，兼顾插装顺畅与波峰焊后的机械强度；若设备存在振动工况，可在瓷体下方增加固定胶或支撑座，防止长引脚受振摆动。

　　选型校核时，冷态电阻决定上电浪涌抑制能力，最大允许电容、额定电流和稳态功耗则决定长时间运行可靠性。圆盘较大的元件通常具备更强的热容量和通流能力，适合功率等级较高的电源输入端；但体积增大也意味着占用板高、板面积更多，且热态冷却时间影响再次上电的抑制效果。设备频繁断电重启时，NTC若未充分冷却，低阻状态会削弱浪涌限制作用，因此在结构布局上应关注其周围空气流通，必要时与继电器旁路方案配合，启动后用触点短接热敏电阻，降低持续发热。

　　三维建模过程中，可先以旋转体方式构建圆盘瓷体，再通过拉伸或扫掠形成两根引脚；根部包封结构适合用独立实体建模，并与圆片做布尔合并，保证交接面连续。材质表现上，瓷体和包封层可采用黑色半光泽塑料或环氧树脂质感，引脚使用镀锡金属材质；渲染时应突出圆片高光、引脚圆柱反射以及根部圆角过渡。对于装配设计人员，该模型可用于输入板空间校核、焊点位置检查、绝缘距离评估和散热路径分析；对于电子设备结构工程师，它能帮助在整机布线阶段提前发现热敏电阻与外壳、电容、接线端子之间的边界冲突，使电源输入端的保护器件布置既满足电气性能，也符合可制造性与长期运行可靠性要求。
