高亮度圆形红琥珀色贴片发光二极管

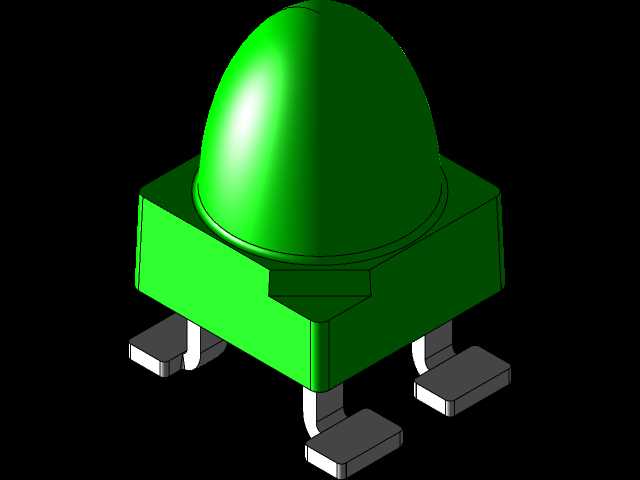

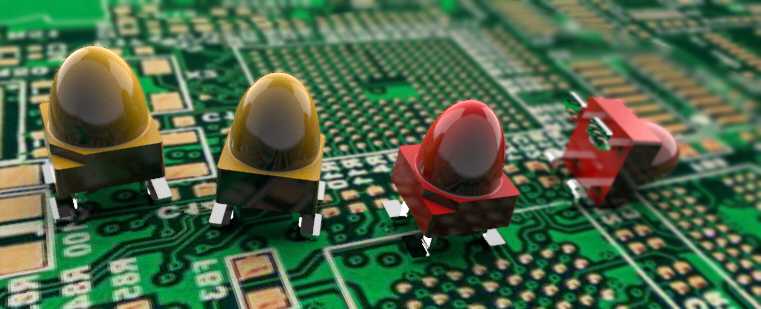

　　在各类工业控制板卡、消费电子主板、通讯设备接口模块的PCB设计环节里，贴片式发光二极管是最常用的板载状态指示元器件，这类器件直接通过SMT回流焊工艺贴装在印刷电路板表面，不需要额外预留插装通孔，能够大幅压缩板上元件占用的布局空间，适配高密度布线的紧凑型电路板设计需求。本次涉及的两款圆形SMD LED分别对应红色、琥珀色两种发光色系，均属于高亮度发光规格，在室内常规光照环境下，人眼可在3米范围内清晰识别其发光状态，完全满足设备运行状态指示、故障告警、信号反馈的常规使用需求。

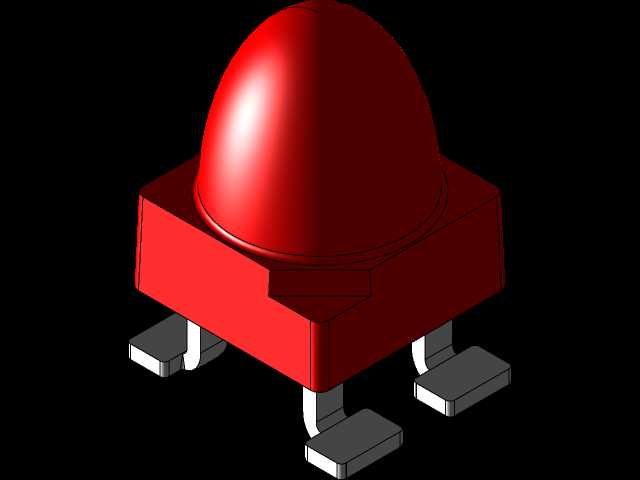

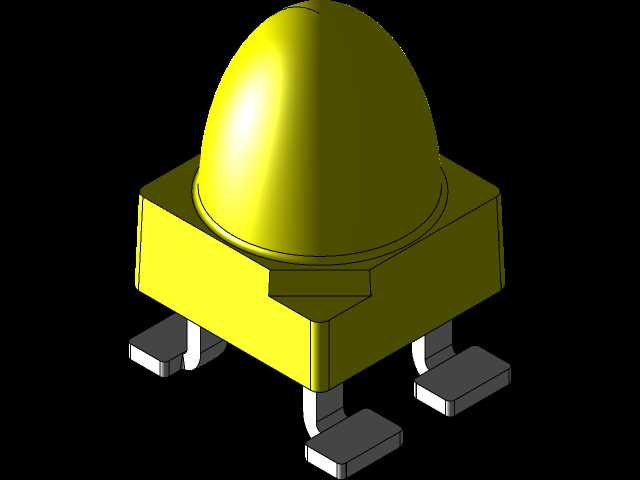

　　从结构设计维度来看，两款器件均采用4.2mm×4.2mm的正方形基座设计，基座采用耐高温工程塑料注塑成型，可承受260摄氏度峰值温度的回流焊热冲击，不会出现基座形变、引脚脱焊、封装胶体开裂等工艺不良问题。器件总高度控制在6.80mm，其中半球形光学透镜部分占据了近三分之二的高度，透镜采用高透光率的有色环氧树脂封装，红色透镜对应620-625nm波长的红光发射，琥珀色透镜对应590-595nm波长的橙黄光发射，透镜表面做了哑光漫反射处理，避免发光时出现局部亮斑导致的视觉刺眼问题，同时可扩大发光视角，水平方向可视角度可达120度，不需要操作人员正对器件即可识别发光状态。

　　在安装边界的设计考量上，该系列LED的两个焊接引脚分别从基座两侧底部水平引出，引脚宽度为1.2mm，引脚伸出基座长度为0.8mm，PCB布局时对应的焊盘尺寸建议设计为1.5mm×1.2mm，两个焊盘中心间距为3.0mm，焊盘之间需要预留0.3mm以上的阻焊桥，避免回流焊过程中出现焊锡连桥短路问题。由于器件整体高度为6.8mm，在做结构堆叠设计时，器件正上方需要预留至少1mm的安全间隙，避免外壳组装时压碰到透镜表面，导致透镜刮花或者器件受力脱焊。如果是用在带透明视窗的设备面板位置，LED中心需要和面板视窗中心对正，视窗直径建议不小于3mm，保证光线可以顺利透出视窗，不会被面板遮挡。

　　实际选型应用中，红色LED通常用于电源指示、故障告警、急停状态反馈这类需要高辨识度的场景，琥珀色LED多用于设备待机、数据传输、运行档位提示这类中性状态指示，两款器件的正向工作电压均为1.8-2.2V，额定工作电流为20mA，设计驱动电路时需要根据供电母线电压串联合适阻值的限流电阻，避免过流烧毁芯片。如果是用在低功耗电池供电设备中，可将工作电流调整至2-5mA，既可以保证足够的发光辨识度，又能降低整机待机功耗，延长电池续航时间。

　　建模过程中需要重点还原几个关键结构特征：首先是基座底部的定位凸点，该凸点对应PCB上的定位丝印缺口，用于SMT贴装时的器件极性识别，避免贴装反向导致LED不亮；其次是透镜和基座的结合面，该位置做了一圈0.1mm的密封胶圈结构，建模时需要还原该台阶特征，保证模型导入PCB装配环境时不会出现结构干涉；最后是引脚的弯折弧度，实际生产中引脚并非完全平直，而是带有微小的向下弯折角度，保证贴装时引脚可以和焊盘锡膏充分接触，提升焊接良率。
