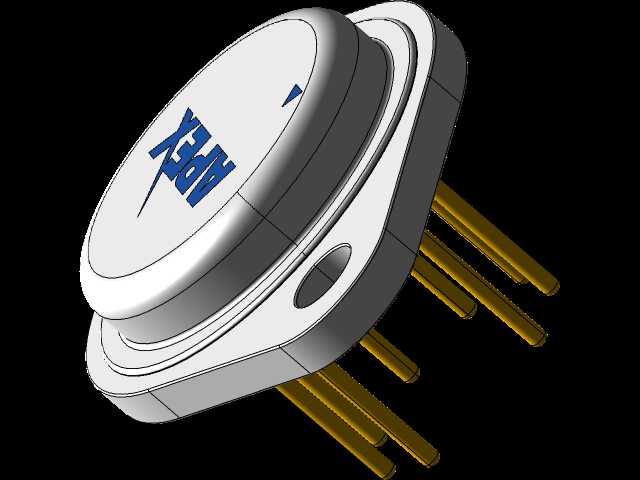

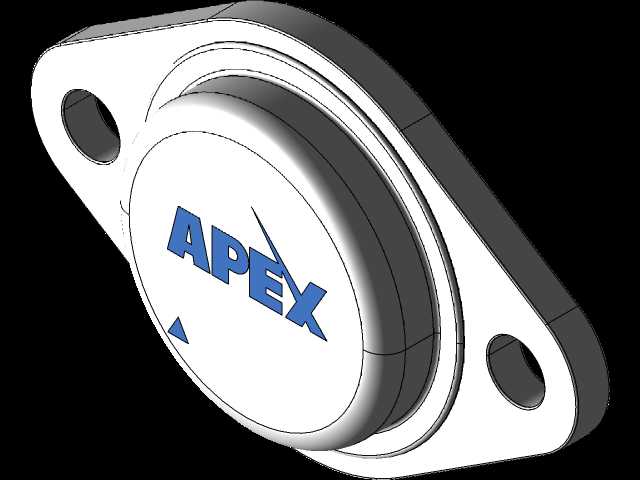

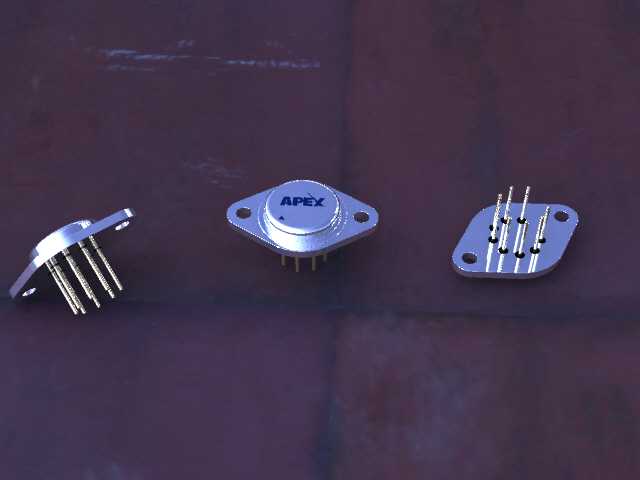

TO-3金属半导体封装引脚结构三维建模

　　在功率半导体器件的应用场景中，TO-3封装是服役时间较长、可靠性经过长期工业验证的经典金属封装形式，早期广泛应用于大功率晶体管、可控硅整流器、厚膜集成电路等需要高散热效率、高机械强度的器件场景，即便在当下的高可靠工业控制、军工电子、老旧设备维修替换领域，该封装形式依然保有稳定的使用需求。从结构设计逻辑来看，TO-3封装的核心设计目标是平衡散热能力、电气绝缘性能、安装便捷性与引脚连接可靠性，整个封装主体采用金属冲压成型的管座与管帽结构，管座通常选用导热性能优异的铜合金或可伐合金作为基材，表面做镀镍处理，既保证与散热面接触时的低接触热阻，也能在长期高低温循环工况下避免氧化锈蚀导致的散热效率衰减。

　　管座上预留的两个对称安装孔是整个封装的安装基准，设计时需要严格匹配安装孔的中心距公差，常规TO-3封装的安装孔中心距为23mm左右，孔径适配M3规格的固定螺丝，安装时需要在管座与设备散热面之间填充导热硅脂或者导热绝缘垫片，既要保证热传导路径的顺畅，也要根据电路绝缘要求避免管座与散热基体之间形成导电通路，这一点在高压功率电路设计中尤为关键，若绝缘处理不到位，极易引发电路短路、器件击穿等故障。封装的引脚部分采用玻璃烧结工艺与金属管座实现密封固定，玻璃绝缘子既可以实现引脚与金属管座之间的可靠电气绝缘，也能保证整个封装腔体的气密性，避免外界水汽、粉尘进入腔体内部腐蚀芯片与键合引线，常规TO-3封装的引脚为3根直插式硬引脚，引脚直径通常在1mm左右，引脚伸出管座的长度需要匹配PCB板的安装厚度，设计时要预留足够的波峰焊或手工焊接余量，同时要注意引脚的排布顺序与器件 datasheet 中的引脚定义一一对应，避免引脚顺序错位导致的电路功能失效。从建模的细节处理来看，金属管帽与管座的配合边缘需要做卷边压封结构的还原，管帽表面的标识区域要预留足够的平面空间用于激光打标或丝印器件型号、参数信息，管座背面与散热片接触的平面需要保证足够的平面度，建模时不能出现结构变形导致的接触面翘曲，否则实际装配时会出现接触间隙，大幅提升热阻。在实际设备选型与结构适配过程中，设计人员需要重点关注TO-3封装的外形高度边界，

　　常规封装的总高度（从管座安装面到管帽顶部的距离）在8mm左右，加上引脚穿过PCB后焊接的伸出长度，需要在设备内部预留足够的垂直安装空间，避免与周边结构件发生干涉；同时引脚的排布位置要与PCB上的安装孔位精准对齐，公差控制在0.1mm以内，否则插装时会出现引脚弯折、装配应力过大的问题，长期使用过程中应力会传递到玻璃绝缘子位置，导致绝缘子开裂、封装漏气失效。另外，在高振动工况的设备中使用TO-3封装器件时，除了通过两个安装孔将管座固定在散热片上，还需要对引脚部分做适当的固持处理，比如在引脚与PCB焊接位置点涂固定胶，避免长期振动导致引脚疲劳断裂。从热设计的角度考量，TO-3封装的金属管座本身就是散热路径的核心部分，建模时还原管座的厚度、

　　材质对应的热传导参数，能够帮助结构工程师在热仿真阶段更准确地评估器件工作时的结温情况，匹配对应散热面积的散热片，保证器件在额定功率下长期工作时的结温处于安全区间，避免过热导致的性能衰减或烧毁。不同于现在常用的塑封功率器件，TO-3全金属密封封装的抗机械冲击、抗温度冲击能力更强，在环境条件恶劣的工业现场、户外电力设备中，该封装的器件长期服役稳定性更有优势，这也是该封装结构历经多年依然没有被完全淘汰的核心原因。建模过程中对各个配合面的公差还原、安装特征的精准复刻，能够为后续的PCB Layout设计、散热结构设计、装配工装设计提供准确的三维数据参考，减少实际打样装配时的干涉问题、装配公差累积问题，提升整个硬件开发流程的效率。
