TO-220器件适配大径向散热片挤压式结构

　　在功率电子板卡的热设计环节，TO-220封装器件的散热处理是板级结构设计中绕不开的常规需求，这类封装普遍用于线性稳压器、中小功率MOS管、快恢复二极管等发热器件，工作时结温若超出器件额定阈值，会直接导致参数漂移、寿命折损，严重时甚至出现热击穿失效，因此配套的散热结构需要同时兼顾热阻性能、安装适配性与板卡空间占用的平衡。

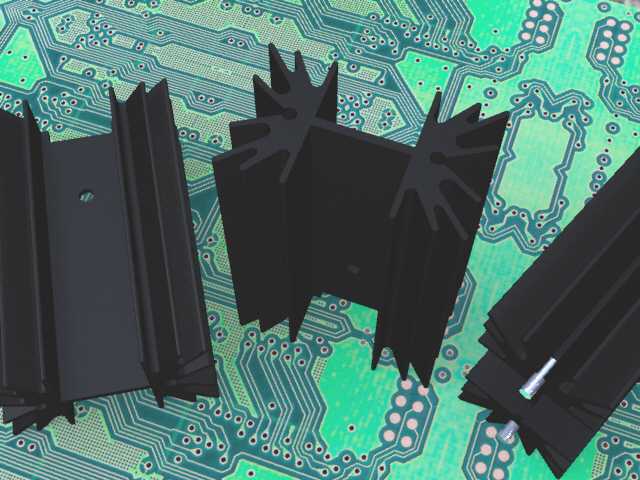

　　这款挤压成型的散热结构，专门针对TO-220封装器件的安装特性做了适配设计，核心散热齿采用大径向伸展的布局，区别于常规平行直齿的散热片结构，齿片沿安装基座向多个方向延展，能够在有限的投影面积下，尽可能拓展散热片与空气的接触面积，在自然对流的散热场景下，可实现2.6℃/W的热阻表现，能够覆盖多数15W以内耗散功率的TO-220器件散热需求，无需额外加装强制风冷部件即可满足常规工业级板卡的温升要求。

　　从结构成型工艺来看，该散热片采用铝合金挤压工艺一次成型，后续仅需做简单的裁切与表面发黑氧化处理即可投入使用，挤压工艺的特性决定了该结构沿挤出方向的尺寸可根据实际器件功率需求灵活调整，当前版本的外形尺寸控制在63.5mm41.91mm25.4mm，安装时不会过度侵占PCB板上的周边器件布局空间，基座平面的平面度控制在挤压工艺可稳定达到的公差范围内，安装时配合导热硅脂或导热垫片即可填充器件与散热基座之间的微观空隙，降低接触热阻。

　　在安装边界的设计考量上，该散热结构的基座预留了对应TO-220器件安装孔位的匹配空间，齿片的排布特意避开了器件引脚的伸出区域，安装时不会与器件引脚、板上周边的贴片元件产生结构干涉，多齿的大径向布局同时兼顾了不同安装方向下的空气流通路径，不管是板卡水平安装还是垂直安装，散热齿间的空气对流通道都不会被完全阻断，能够在不同的设备安装姿态下保持稳定的散热性能。

　　在实际的设备选型应用中，这类散热结构可广泛用于工业控制板卡、开关电源模块、小型功率驱动板、家电控制主板等场景的TO-220封装器件散热，相较于定制化的压铸散热结构，挤压成型的方案成本更低，供货周期更短，结构一致性更容易控制，适合批量生产的电子设备选用。设计过程中需要特别注意，散热片的安装固定需要考虑器件引脚的绝缘防护，若散热片与器件金属散热片直接连通，需要根据电路的绝缘要求加装绝缘粒、绝缘垫片，避免散热片带电引发的板卡短路风险，同时安装时的锁紧力矩需要控制在合理范围，避免力矩过大导致器件封装开裂或是PCB板局部受力变形。

　　从三维建模的角度来看，这类挤压型材类散热结构的建模不需要过度追求复杂的曲面特征，重点在于准确还原齿片的厚度、齿间距、基座厚度以及安装孔位的相对位置，确保模型导入PCB结构设计软件后，能够准确校验与周边器件的安全距离，避免实际生产组装时出现干涉问题。齿片的拔模角度需要符合挤压工艺的生产要求，通常控制在1-2度即可，既方便挤出成型后的脱模，也不会过度减少齿片的有效散热面积。表面氧化层的厚度不需要在结构模型中做单独体现，建模时仅需保留整体的外形结构与安装特征即可，满足结构干涉校验、热仿真模拟的模型精度要求。
