变径螺旋输送螺杆三维结构设计

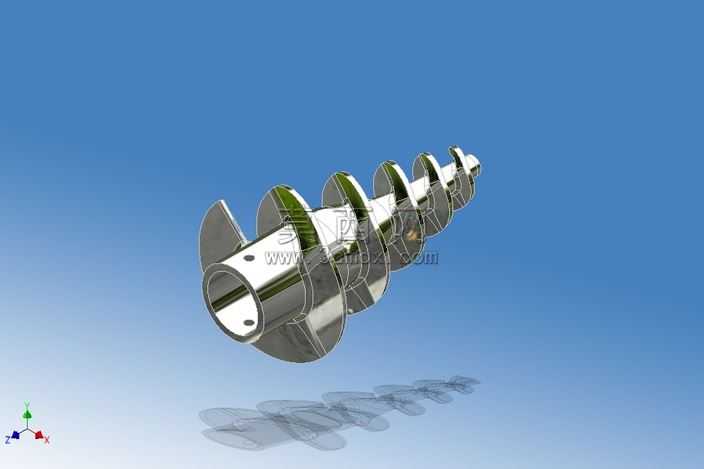

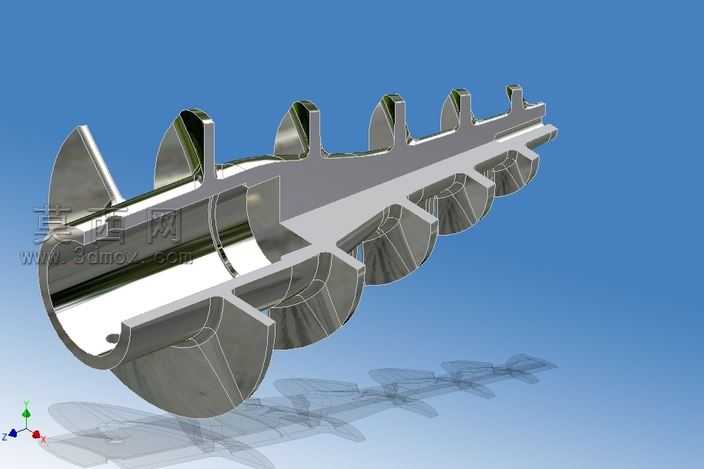

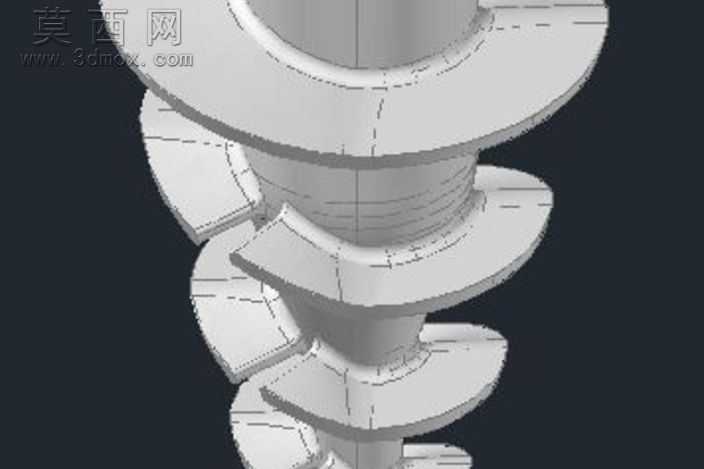

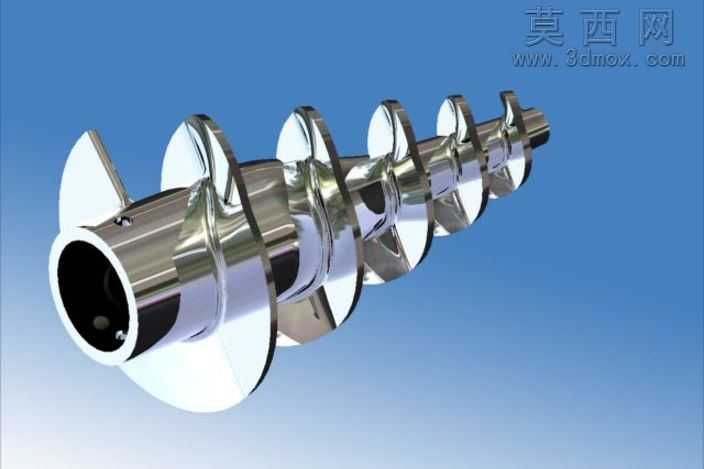

本螺杆模型采用三维参数化建模方式构建，整体为变径螺旋输送结构，建模过程中首先以中心回转轴线为基准，绘制不同直径段的中心轴基体轮廓，通过旋转凸台命令生成连续的阶梯式中心轴体，保证各轴段同轴度公差符合机械传动构件的设计要求。螺旋叶片部分采用螺旋线扫描方式生成，针对不同轴段的直径变化，分别匹配对应导程的螺旋线路径，绘制叶片截面轮廓后沿路径扫描生成连续的螺旋叶片结构，叶片与中心轴的结合处做了圆角过渡处理，避免应力集中问题，提升构件实际使用中的结构强度。模型渲染阶段采用哑光金属材质模拟钢制螺杆的表面质感，对叶片边缘、轴段台阶处做了边缘高亮处理，清晰展现各部分的结构边界，通过环境光遮蔽效果强化螺旋槽的深度层次感，能够直观呈现螺杆的螺旋升角、叶片厚度、轴径变化等关键结构参数。设计过程中重点考量了螺杆作为输送构件的功能特性，变径结构可适配物料输送过程中压缩、推送的不同工况需求，叶片与轴体的一体化建模方式还原了实际加工中的焊接或整体铣削成型结构，各段螺旋的导程参数经过匹配调整，保证物料推送过程中流速均匀，避免出现物料卡滞、输送断流的问题。模型的结构细节还原度较高，包含了轴端的连接段结构、叶片的厚度变化细节，能够直接用于结构校核、工况模拟以及装配干涉检查，为输送设备的整体设计提供精准的构件参考，也可用于机械原理教学中螺旋输送结构的演示案例，帮助理解变径螺旋的工作特性与结构设计逻辑。
