1/44流动比率PVC材质流拆分器结构设计

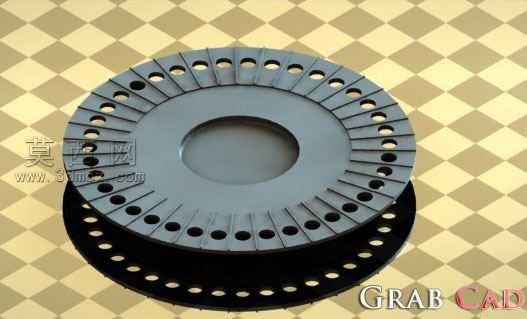

本作品为应用于水采样单元的流拆分器三维建模成果，整体围绕1/44固定流动比率的分流需求开展设计，建模阶段优先采用SolidWorks完成全参数化草图绘制与特征构建，确保各结构尺寸可根据实际采样工况快速调整适配。模型主体为同轴圆盘式结构，中心设置大直径贯通安装孔，用于与采样管路的对接定位，外圆环区域沿周向均匀排布两圈不同孔径的分流孔，孔位排布严格遵循流量分配比例计算结果，通过不同孔径的通流面积差精准实现1/44的流动比率控制，孔与孔之间设置等距的径向分隔筋，既保证整体结构刚度，也避免不同分流孔之间的流场干扰。建模过程中对圆盘边缘做了微小倒角处理，消除锐边结构，既符合实际零件的加工工艺要求，也避免流体经过边缘时产生不必要的涡流扰动。材质设定阶段选用PVC材质参数，在渲染环节调整材质的漫反射、粗糙度与反光度参数，还原PVC工程塑料哑光、低反光的真实质感，背景采用经典菱形格渲染底板，搭配柔和的环境光与定向补光，清晰呈现零件的层叠结构与孔位排布细节，底部黑色衬垫的建模与渲染进一步强化了主体零件的轮廓辨识度。结构设计上充分考虑水采样场景的使用需求，整体圆盘厚度控制在合理范围，既保证零件承压能力，也尽可能降低流道长度带来的流阻损失，所有分流孔均做了孔口倒圆处理，减少流体进出孔位时的局部阻力，确保分流比例的稳定性与准确性。设计思路围绕功能优先的原则，摒弃多余装饰结构，所有几何特征均服务于精准分流、便捷安装、低流阻的核心需求，建模过程中对各特征的父子关系做了合理梳理，保证后续修改孔径、孔数、整体直径等参数时不会出现特征报错，可快速衍生适配不同流量规格的同类型分流零件，模型同时完成了装配干涉检查，确认中心安装孔与外部分流结构不存在尺寸冲突，可直接用于后续的工程图导出与3D打印验证或注塑开模参考。
