直角PCB安装3mmLED指示灯座结构

　　将3mm直插LED的发光方向从垂直PCB板面转向平行于板面的方向，无需弯折灯珠引脚，就能实现板侧出光的指示需求。从结构细节来看，灯座主体采用带定位柱的卡扣式设计，底部两个定位柱对应PCB上的两个安装孔，装配时先将灯座按压卡入PCB开孔，定位柱穿过板面后能限制灯座的横向位移，避免焊接过程中灯座偏移导致的灯珠对位不准；灯座内部的腔体尺寸严格匹配3mm圆头直插LED的外形公差，腔体深度刚好容纳灯珠的胶体部分，不会因为腔体过深遮挡发光面，也不会因为腔体过浅导致灯珠固定松动，引脚穿出位置对应标准2.54mm间距的焊盘，完全适配常规直插LED的引脚间距，不需要在PCB上做非标准焊盘设计，能直接套用现有直插元件的封装规范，在工业控制板卡、消费电子主板、设备操作面板的PCB布局环节，直插式LED的安装固定一直是容易被忽略却影响整机可靠性的细节，这款适配3mm灯珠的直角安装灯座，正是针对板侧垂直出光的场景做的结构优化。很多设备的PCB是平行于设备壳体安装的，若采用常规直插LED垂直焊接，灯珠发光面会朝向壳体内部，无法在面板表面形成可见指示，以往的处理方式要么是将LED掰弯90度贴板焊接，要么额外加装导光条，前者容易在弯折过程中损伤LED引脚镀层，长期受震动后存在引脚断裂、虚焊的风险，后者会增加物料成本与组装工序，导光条的装配公差还容易导致指示光斑偏移、亮度不均。这款直角灯座的设计核心，就是通过一体成型的塑料壳体，

　　降低PCB设计的改造成本。灯座正面的MB标识区域做了内凹设计，可根据需求丝印不同的功能标识，比如电源、运行、故障等指示符号，不需要额外在PCB上预留丝印空间，对于面板空间紧凑的小型设备来说，能有效节省板面的标识区域占用。从安装边界来看，这款灯座的本体高度控制在8mm以内，宽度仅6mm，相邻两个灯座的最小安装间距可以做到7mm，在密集布置多色状态指示的场景下，比如小型PLC的IO状态指示区、伺服驱动器的故障码指示区，能在有限的板边空间内布置多组不同颜色的指示灯，不会出现相邻元件干涉的问题；灯座背部的引脚避让槽做了0.5mm的下沉设计，焊接时焊锡不会溢出到灯座本体表面，避免焊锡堆积导致的相邻引脚短路，

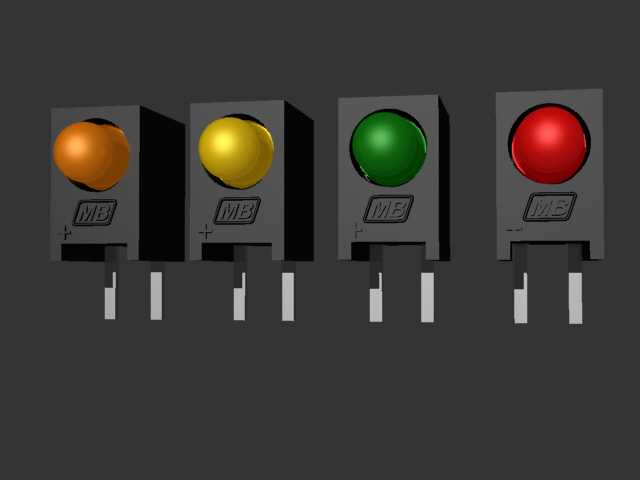

　　也能减少助焊剂残留附着在灯座表面影响外观。在实际选型应用中，这类灯座可适配红、绿、黄、橙四种常规颜色的3mm圆头直插LED，覆盖了工业设备绝大多数的状态指示需求：红色对应故障、报警状态，绿色对应正常运行、电源接通状态，黄色对应待机、预警状态，橙色对应通讯、数据传输状态，不同颜色的灯珠可以通用同一款灯座壳体，不需要根据颜色开不同的模具，能有效减少生产环节的物料种类，降低仓储与备料的管理成本。从材料选型的角度，灯座采用的是耐温等级达到V0级的阻燃尼龙材质，能承受波峰焊260摄氏度的高温冲击，不会在焊接过程中出现壳体变形、融化的问题，同时材料本身具备良好的抗老化性能，在工业现场的高低温、高湿度环境下长期使用不会出现脆化、变色的问题，

　　能保证指示灯的长期固定可靠性。相较于传统的LED弯折焊接方案，采用这款灯座的组装工序也更简便：作业时只需要先将灯座卡入PCB定位孔，再将LED灯珠从灯座背部插入腔体，引脚穿过焊盘后直接过波峰焊即可，不需要人工弯折引脚、调整灯珠角度，能大幅提升板卡组装的效率，同时避免人工弯折引脚带来的一致性差的问题，所有灯珠的出光角度、突出高度都能保持一致，组装完成后的面板指示区域整齐度更高，不会出现高低不一、角度歪斜的情况。在结构设计的细节处理上，灯座的发光面边缘做了0.2mm的倒角处理，既可以避免安装过程中锋利边缘划伤作业人员，也能减少光线在灯座边缘的暗区，让指示光斑的边缘更柔和；灯座与PCB贴合的面做了细咬花处理，能增加与PCB板面的摩擦力，在过波峰焊时受链条震动影响也不会出现移位，进一步提升焊接良率。对于需要做面板透光指示的设备，这款灯座的发光面突出PCB板面的高度刚好为3mm，可直接对应设备面板上的透光孔位置，不需要额外加垫增高柱，发光面与面板透光孔的间隙可以控制在0.5mm以内，能有效减少光线从缝隙漏出导致的串光问题，避免相邻指示灯的光线互相干扰，让每个指示灯的状态识别更清晰。在维修替换环节，这类灯座的卡扣设计也具备一定的便利性，如果出现灯珠损坏的情况，只需要从PCB背部融化焊锡拆下损坏的LED，直接更换新的同规格灯珠即可，不需要拆卸灯座本体，大幅降低售后维修的难度与时间成本。
