工业钮子式拨动电源开关结构

项目分类:通用五金配件 发布时间:2023-08-30 ID:709424
  • 工业钮子式拨动电源开关结构
  • 工业钮子式拨动电源开关结构
  • 工业钮子式拨动电源开关结构
  • 工业钮子式拨动电源开关结构

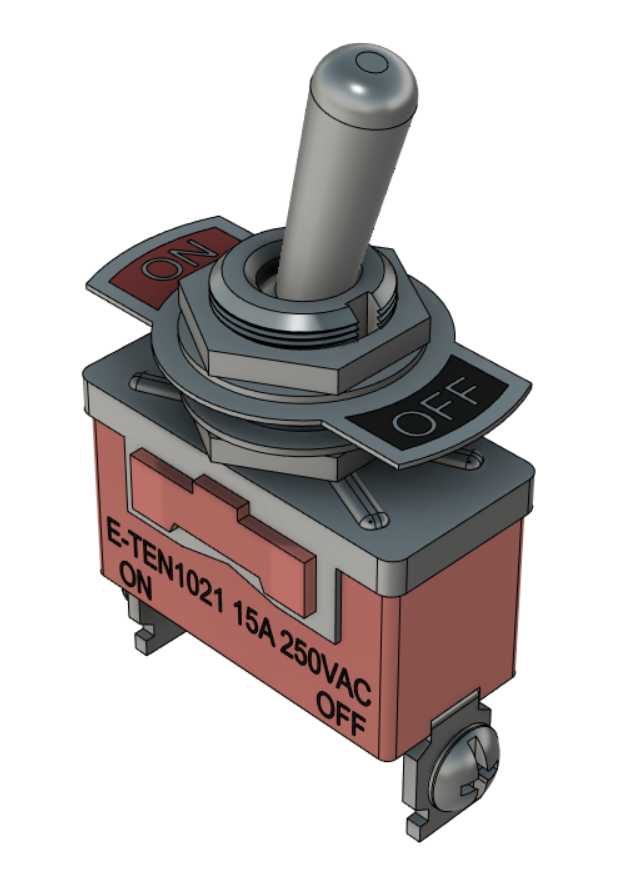

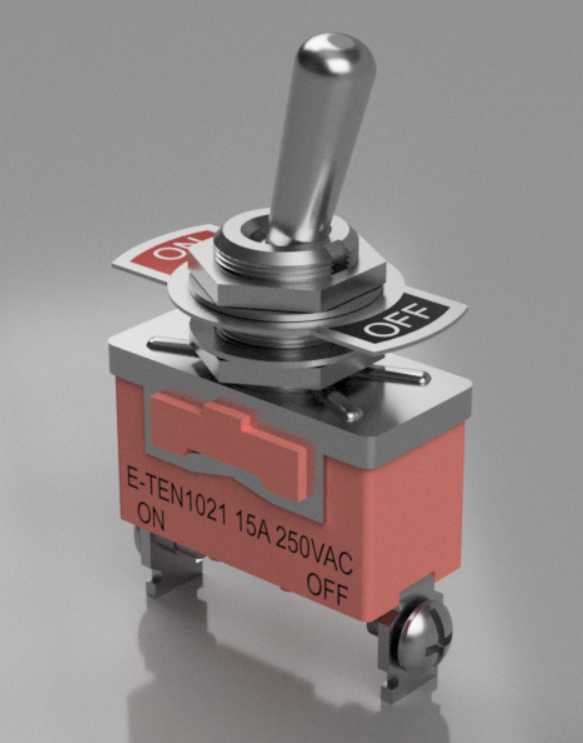

  这类钮子式拨动开关在小型电控柜、测试台架、机床操作面板和自制设备里使用频率很高,属于现场最容易被忽视、但又直接影响操作可靠性的基础电气元件。模型还原的重点不在外壳颜色,而在开关从扳柄、锁紧螺母、防松垫片到底部接线端子之间的装配关系。实际选型时,结构工程师往往先确认面板开孔和扳柄活动空间,再核对电流、电压与接线方式;如果三维布局阶段只放一个简化方块,后期很容易出现手柄碰标签、螺母无法拧紧、端子与线槽干涉等问题。

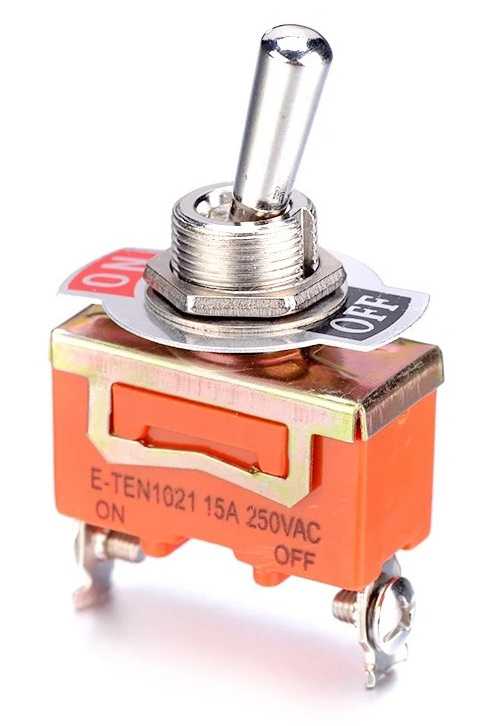

  从外形看,开关主体采用橙色绝缘基座,上部为金属套环和圆螺母,扳柄从中心伸出,通过上下扳动实现通断。基座正面印有ON、OFF位置提示,顶部铭牌也随手柄方向翻转,操作者可以凭手感和标识判断状态。金属手柄表面做镀铬处理,长期拨动后仍需保持顺滑,不能有明显卡滞;基座材料则要兼顾绝缘、耐热和抗冲击,端子附近需要承受螺钉压紧力,不能在接线时开裂。

  安装边界主要集中在面板厚度、开孔直径和背部深度。此类开关通常穿过面板圆孔,由垫片和螺母从正面或背面锁紧,因此模型中螺纹段长度、六角螺母厚度、垫片外径都需要保留。背部接线端子向下方伸出,若设备内部线束密集,必须给端子螺钉、导线端头和插拔工具留出操作空间。很多图纸只标注开关本体宽度,却忽略导线压接后的弯曲半径,结果装配时端子被线槽顶住,开关无法完全落位。

  设计思路上,可以把模型拆成手柄、转轴密封区、螺纹安装套、铭牌片、绝缘壳体、动触片组件和接线螺钉几个层级。外观建模时,手柄的锥度、顶端平面、金属套环滚花或六角受力面要准确表达;壳体侧面的加强筋、底部卡扣和端子支撑位则决定了模型在爆炸视图中是否可信。若用于设备渲染,铭牌黑白区域和壳体字符可作为贴图处理;若用于结构评审,则应优先保证安装孔、螺母外径、端子间距和扳柄摆动包络。

  功能特性方面,该开关为单刀或双刀通断结构,具体取决于同系列引脚配置,模型呈现的是常见重型钮子开关形态。手柄扳到一侧时,内部触点快速闭合;反向扳动后断开,动作带有明显段落感。这种结构比薄膜按钮更适合油污、粉尘较多的车间环境,也便于戴手套操作。它不承担复杂控制逻辑,却常作为主电源、照明、电机点动或信号回路的人工切断点,因此位置布置要符合操作习惯:ON方向应与设备启动方向一致,OFF位置应便于紧急情况下快速识别。

  在机床加工和自动化设备场景中,开关周围通常还要布置指示灯、按钮、标签牌和走线槽。三维布局时,应让扳柄最高点与面板门、防护罩保持安全距离,尤其在柜门关闭或防护板翻转时,不能压到手柄。相邻元件之间也要留出手指操作宽度,避免拨动一个开关时碰到旁边按钮。若面板较薄,需增加背衬板或使用防松垫片,防止频繁操作后螺母松动;若面板喷涂后厚度增加,则要核对螺纹有效啮合长度。

  接线端设计同样不能只看外观。底部螺钉端子需要容纳导线端头和压线片,模型中端子的开口方向、螺钉槽位和金属脚厚度会影响线束走向。实际装配中,导线从下方或侧下方进入更自然,若端子紧贴安装板,螺丝刀无法垂直受力,容易滑牙。对于需要频繁维护的试验设备,建议在开关背部预留至少一个端子长度的接线空间,并让线束固定点靠近开关,避免导线重量长期拉扯端子。

  从建模细节看,橙色壳体边缘的圆角、顶部金属片的折边、螺母与套环的同轴关系,以及底部两只接线螺钉的对称位置,都是判断模型完成度的关键。开关虽小,但它横跨人机操作、面板安装、电气连接和维护检修四个环节。把这些边界在三维阶段表达清楚,后续出工程图、做面板加工和指导现场接线时,就能减少大量返工。
