二维光学姿态传感PCB电路板组件设计

项目分类:传感器 发布时间:2023-08-30 ID:709405
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计
  • 二维光学姿态传感PCB电路板组件设计

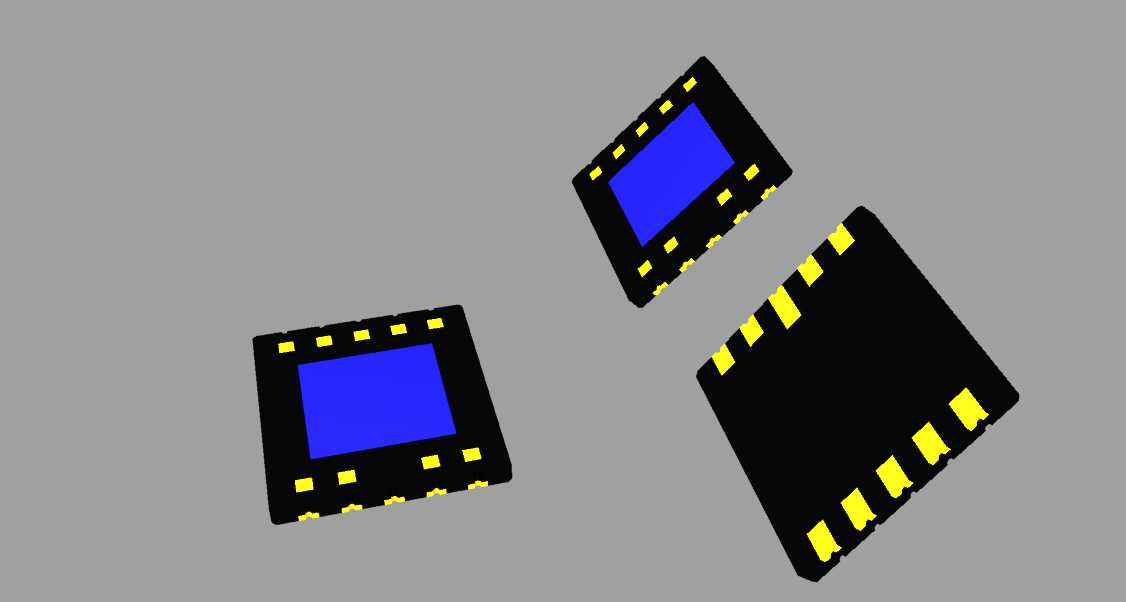

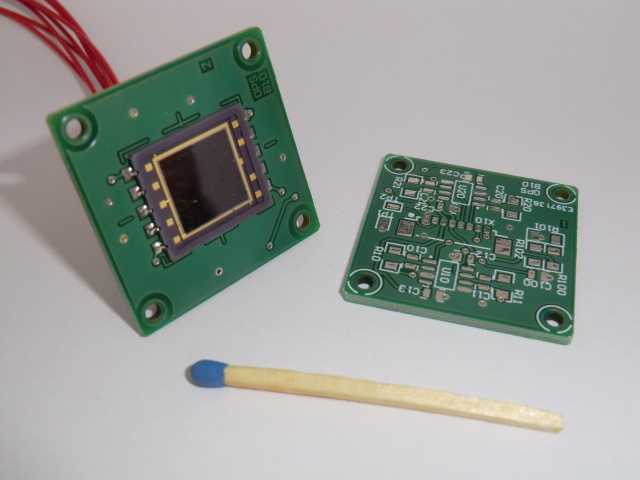

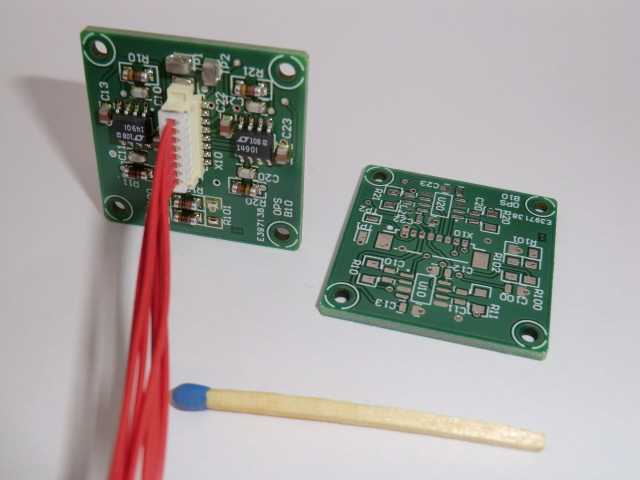

  这款二维光学姿态传感核心板,核心搭载滨松S5991-01型二维PSD位置敏感探测器,有效感光活动区域为9x9mm,主要面向聚光灯位置校准、微小位移检测、二维姿态偏移测量这类工业检测场景做适配设计。从板级布局来看,整体采用方形PCB结构,四个边角预留了标准安装孔位,安装孔做了金属化包边处理,既可以通过铜柱配合螺丝完成刚性固定,也能适配绝缘隔离柱的安装需求,安装孔的中心距经过校准,能兼容多数光学检测平台的标准安装位,不会出现孔位错位导致的光路偏移问题。板上元件布局围绕PSD探测芯片做对称排布,信号调理用的电阻、电容元件沿信号输入输出路径就近布置,尽可能缩短高频信号的走线长度,减少信号传输过程中的衰减与干扰,接插件选用白色卧式排线座,

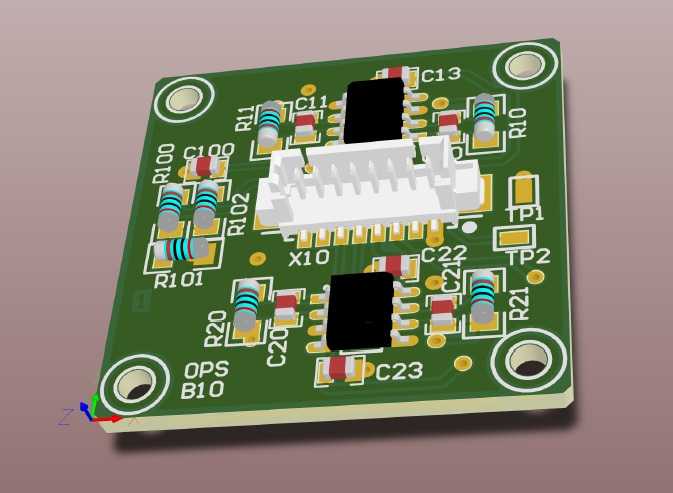

  布置在板卡侧边居中位置,既方便排线插拔,也不会遮挡上方的PSD感光区域,避免接插件外壳对入射光线造成遮挡。从功能实现逻辑来看,板载的阻容网络主要完成PSD输出的微弱光电流信号的前置调理,将光电流转换为可被后续采集电路识别的电压信号,板上预留的测试点TP1、TP2可以在调试阶段直接测量信号调理后的输出值,方便工程师快速排查信号链路的故障,不用额外飞线做测试点,提升调试效率。板上丝印清晰标注了每个元件的位号,包括电阻R100、R101这类阻容元件的位号,电容C11到C23的编号也都对应清晰,后续做维修或者元件替换时,可以快速定位对应元件的位置,不用反复对照原理图查找点位。在实际应用场景中,这类传感板常被集成在舞台聚光灯的自动追光系统里,

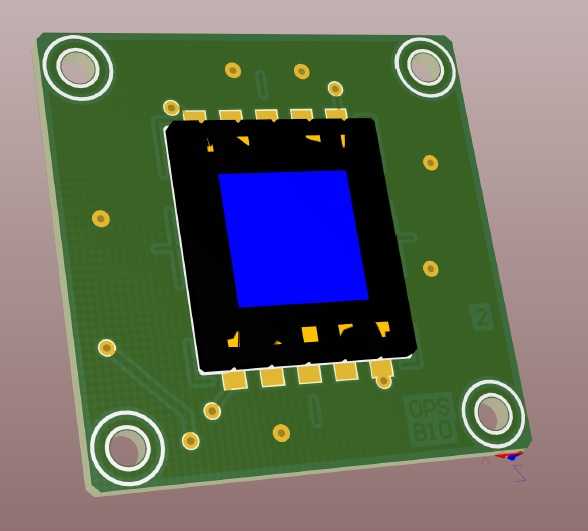

  通过检测入射光斑在PSD面上的位置偏移,输出对应的二维位置信号,给云台的伺服系统提供位置反馈,实现聚光灯对移动目标的自动追踪;也可以用在工业设备的振动检测场景中,将激光束投射到PSD面上,通过检测光斑的微小位移,换算出设备运行过程中的二维振动幅度与频率,给设备故障预判提供数据支撑。设计过程中特意将PSD芯片布置在板卡的几何中心位置,保证入射光线垂直入射时,光斑落在感光区域的中心原点,减少因为安装偏移带来的初始位置误差,板边预留的接地露铜区域,可以在安装时和设备的金属壳体做可靠连接,提升板卡的抗电磁干扰能力,在工业现场复杂的电磁环境下也能稳定输出检测信号。板卡的厚度采用标准1.6mmPCB厚度,兼顾结构强度与布线空间,表层做阻焊绿油处理,既可以保护铜箔走线不被氧化,也能避免焊接过程中的连锡问题,接插件的引脚焊盘做了加大处理,提升焊接后的结构强度,反复插拔排线也不会出现焊盘脱落的问题。
