恶作剧运动检测传感电路板结构设计

　　这款运动检测传感电路板的设计，核心围绕低功耗待机与触发响应的平衡展开，在结构布局上充分考虑了离散元件的排布合理性与触发机构的安装兼容性。从实际应用场景来看，这类传感板可嵌入小型趣味装置、便携防盗提醒模块、物品移位告警组件中，依靠重力触发与滚珠轴承的机械检测结构，无需复杂的光学或雷达传感元件，就能实现对倾斜、位移动作的捕捉，大幅降低了小体量装置的硬件成本与功耗水平。

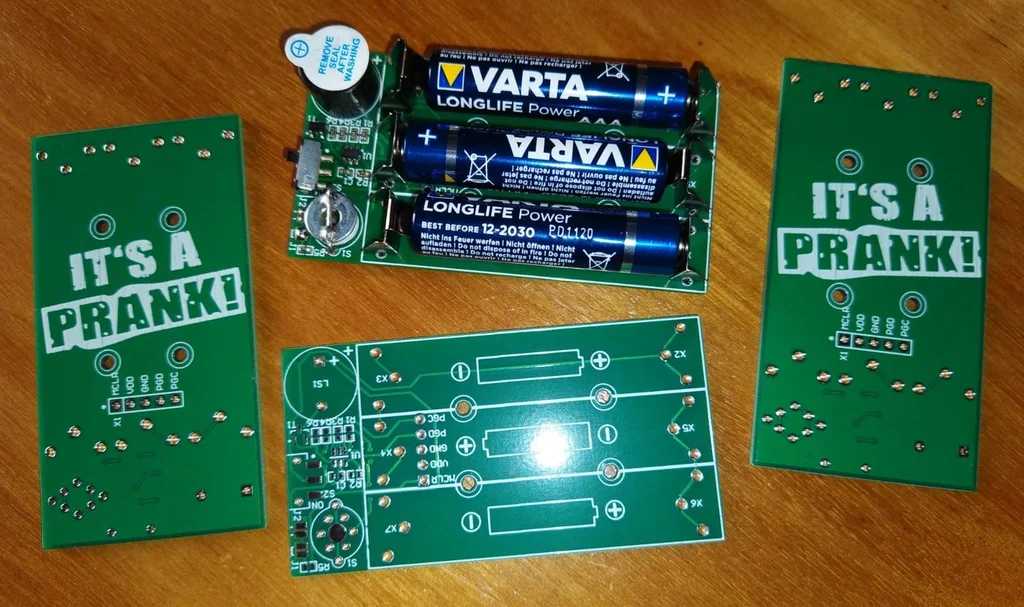

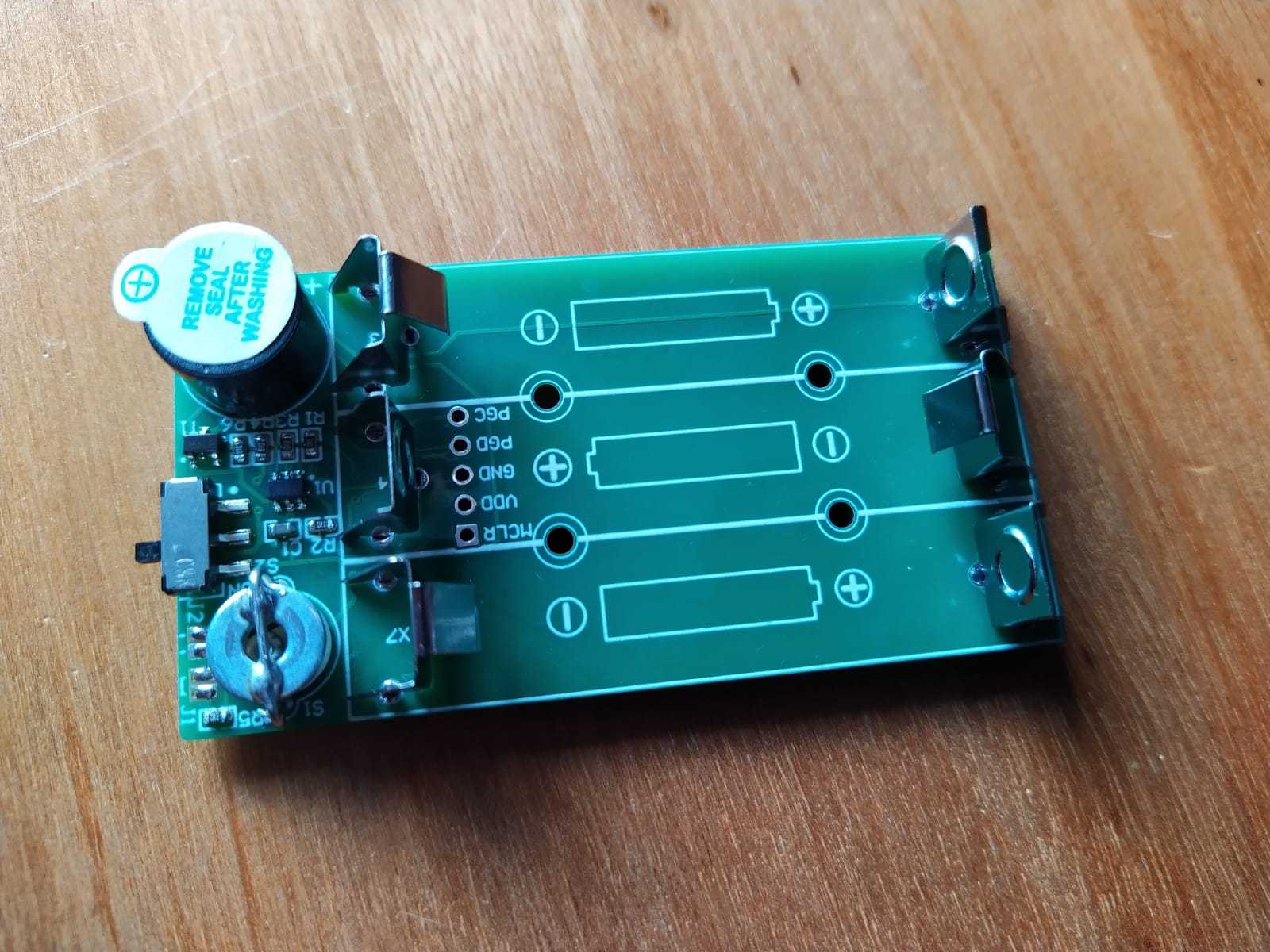

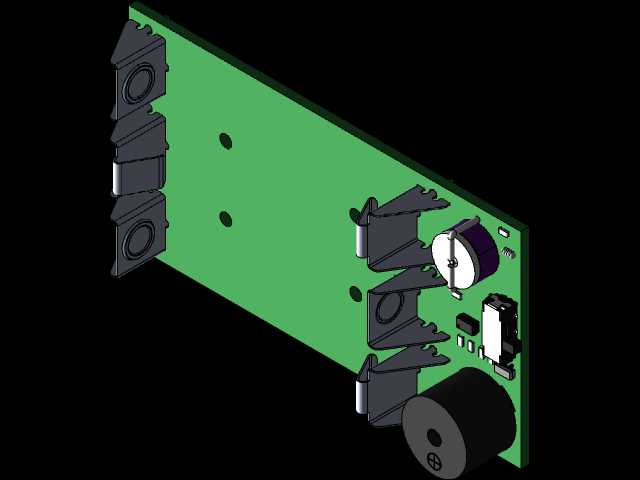

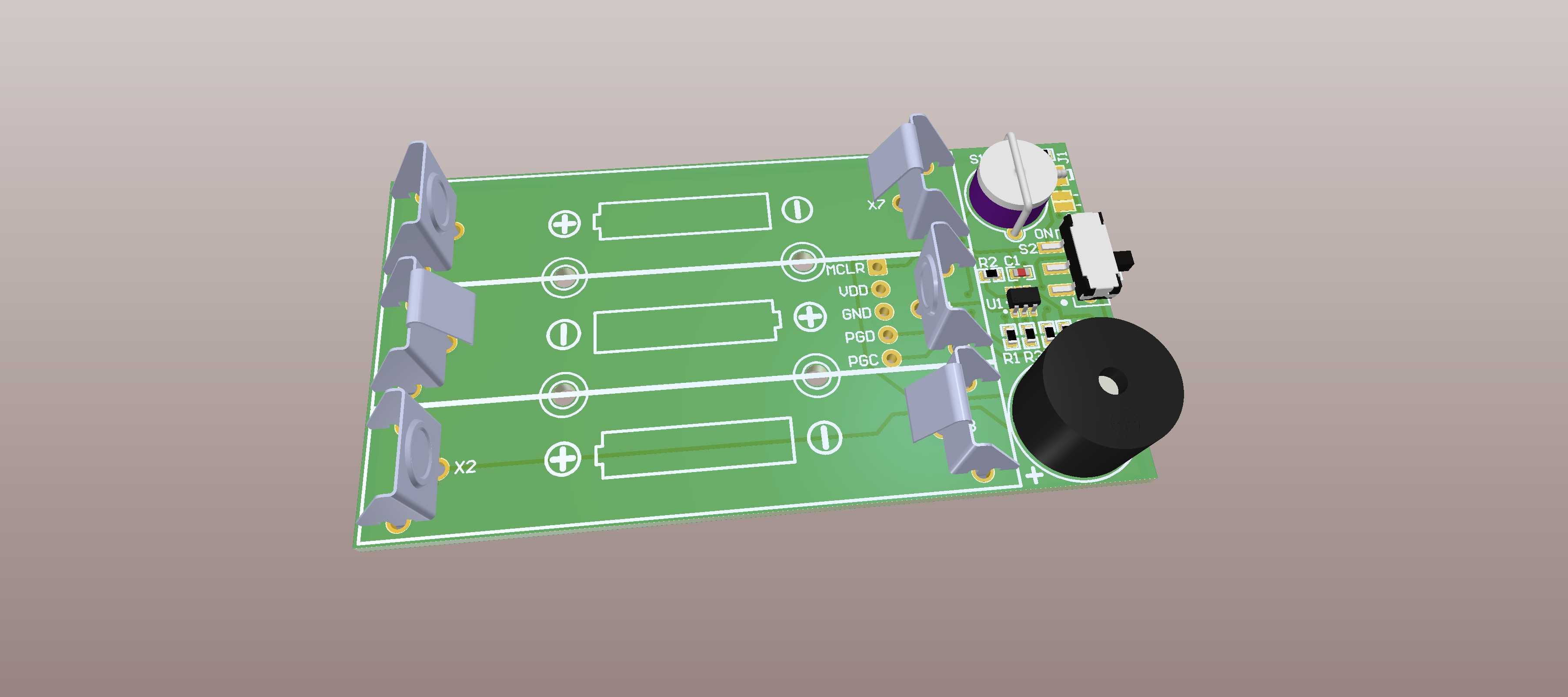

　　设计过程中，PCB布局优先划定了三个核心功能区：最外侧的焊盘区域预留了多组IO扩展接口，标注清晰的电源、信号引脚可直接对接外接扩展模块，焊盘间距按照常规2.54mm排针标准设置，既可以直接焊接排针实现外接，也能通过飞线连接定制化的外围元件，适配不同的安装空间需求。板载的电源管理区域集成了纽扣电池座与拨动开关，电池座采用卧式贴装设计，高度控制在7mm以内，避免凸起的电池结构占用过多垂直安装空间，拨动开关设置在板边位置，手指可直接触及，无需额外加装延长拨杆，在紧凑外壳内也能顺利操作电源通断。

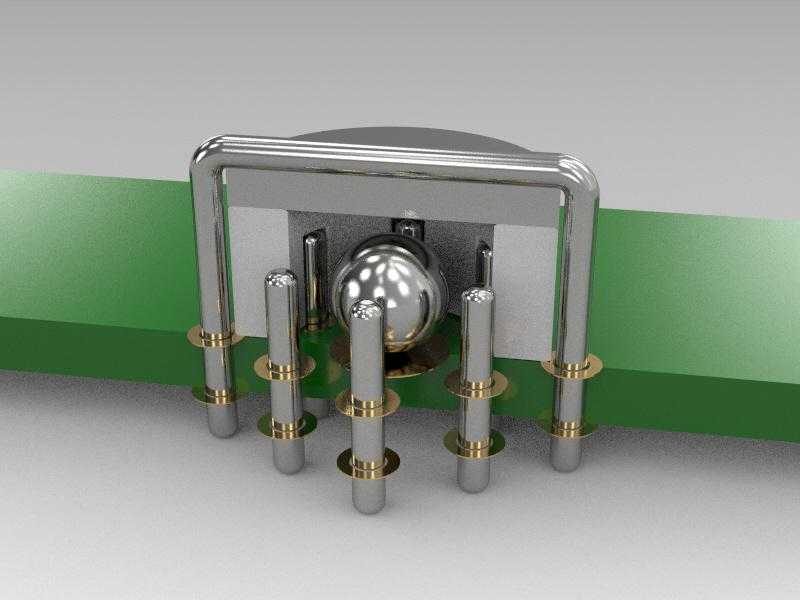

　　触发检测部分采用滚珠轴承配合重力检测的机械结构，相比纯电子传感方案，机械触发的抗干扰能力更强，不会受环境光线、电磁杂波的影响出现误触发，滚珠的滚动行程经过调校，只有当板体倾斜角度超过15度、或者产生明显位移震动时，滚珠才会滚动接触检测触点，输出触发信号。信号触发后，板载的蜂鸣器会进入工作状态，蜂鸣器采用侧卧式贴装在板角位置，出声孔朝向板体外侧，避免被外壳或其他元件遮挡导致音量衰减，蜂鸣器的驱动电路设置了延时逻辑，触发后至少持续一分钟的蜂鸣输出，直到电源被手动切断，符合恶作剧装置的使用逻辑，也能满足移位告警的持续提醒需求。

　　电路设计上预留了两个焊接跳线选择位，可通过焊接不同的跳线点切换两种工作模式：一种是常规告警模式，触发后持续输出蜂鸣信号；另一种是恶作剧模式，触发后会随机间隔输出蜂鸣，提升装置的趣味性。控制器部分选用低功耗微控制芯片，在无触发的待机状态下会进入休眠模式，仅保留检测触点的电平监测功能，静态电流控制在微安级别，单颗纽扣电池可支撑数月的待机时长，无需频繁更换电源。

　　从安装边界来看，整块PCB的长宽尺寸控制在60mm*40mm范围内，板厚采用常规1.6mm玻纤板材质，四个角预留了直径3mm的安装孔，可通过M3螺丝直接固定在外壳内部，也能利用双面胶粘贴在平整的安装面上，所有板载元件的最高凸起高度不超过12mm，适配内部净空15mm以上的各类外壳，不管是3D打印的定制外壳，还是现成的通用塑料盒，都能顺利装入。焊接组装层面，所有元件均采用常规贴片或直插封装，没有特殊的异形元件，手工焊接即可完成整板组装，不需要专用的SMT贴装设备，适合个人爱好者自行制作调试。

　　在实际功能验证中，这块传感板对缓慢倾斜、快速震动、水平移位这三类动作都能准确捕捉，不会因为轻微的环境震动比如关门带来的震动出现误触发，休眠唤醒的响应延迟控制在100毫秒以内，触发后蜂鸣器的输出音量在安静环境下可覆盖10平米左右的空间，完全满足小型装置的使用需求。板上预留的测试点可在组装完成后快速检测各通路的电平状态，排查焊接故障，不需要额外飞线测试，降低了组装调试的难度。
