贴片式ER9磁环线圈绕线骨架结构

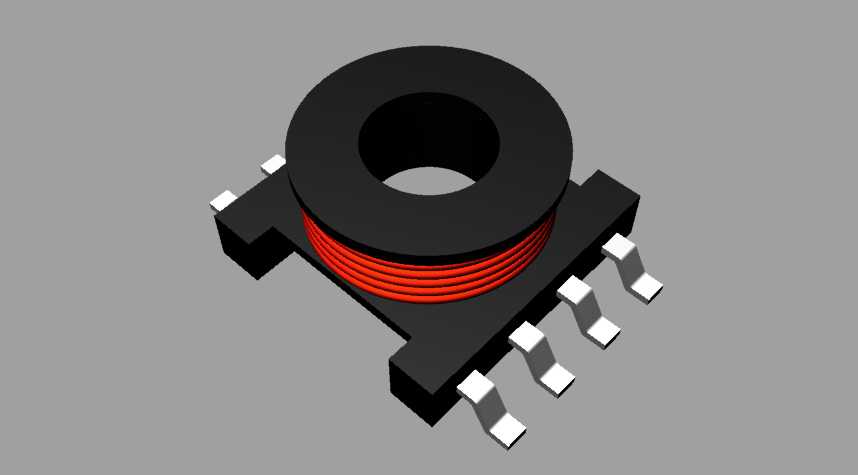

　　在消费类电源、车载信号处理模块、工业传感信号链路的板级电路设计里，这类贴片式绕线骨架是构建小功率高频电感、脉冲变压器的核心承载结构，日常接触的快充协议识别模块、车载CAN总线信号隔离单元、工业编码器的信号耦合回路里，都能见到同规格骨架的实际应用。区别于传统直插式骨架的穿板安装逻辑，这款ER9规格的骨架采用表贴式引脚布局，所有引脚向本体两侧水平延伸后做90度弯折，焊接端完全落在PCB表层焊盘上，不需要在电路板上开设避让引脚的通孔，能大幅提升高密度板卡的布线利用率，尤其适合板内空间局促的便携类电子产品设计。从结构功能上拆分来看，中间的环形凸台是磁芯的定位基准，凸台的内径与外径公差控制在±0.02mm范围内，

　　刚好匹配ER9规格铁氧体磁芯的中心柱尺寸，装配时磁芯可以直接套入凸台完成径向定位，不需要额外点胶预固定就能保证磁芯与骨架的同轴度，避免绕线后磁芯偏位带来的电感量离散性过大问题。凸台下方的方形基座是整个骨架的结构承力主体，一方面给绕线区域提供下部的限位挡边，防止绕制过程中漆包线从骨架下部滑脱，另一方面基座底部的平面是整个元件的贴装基准面，过回流焊时这个平面会完全贴合PCB表层的丝印定位框，配合引脚的焊盘定位，能把元件的贴装偏移量控制在0.1mm以内，满足SMT高速贴片机的精度要求。绕线区域的高度是经过反复校核的，按照常规0.08mm线径的漆包线计算，这个高度刚好可以容纳6-8层密绕的线圈，

　　总绕线匝数可以覆盖10uH到1mH的常用电感量区间，能满足绝大多数小功率信号回路的电感参数需求。绕线区域的侧壁做了微小的脱模斜度，注塑成型时可以顺利从模具型腔中脱出，不会出现侧壁拉伤、飞边超差的问题，同时斜度控制在1度以内，不会因为斜度过大导致绕线时线圈上下层错位。两侧的引脚一共6个，每侧3个等距排布，引脚的宽度与间距完全遵循SMD表贴元件的通用设计规范，引脚根部和基座连接的位置做了加厚的圆角过渡，避免绕线时引脚受外力出现根部断裂的问题，同时引脚的焊接端面做了镀锡处理，回流焊过程中焊锡的浸润性更好，能有效减少虚焊、假焊的不良率。设计这类骨架的时候，首先要匹配对应规格磁芯的尺寸边界，不能出现磁芯装配后和基座、引脚干涉的问题，

　　其次要核算绕线空间的利用率，在保证骨架结构强度的前提下尽可能留出更多的绕线空间，提升骨架的参数适配范围，还要考虑SMT生产过程中的工艺要求，比如基座的平整度、引脚的共面度，这些参数如果控制不好，过回流焊的时候很容易出现立碑、偏移的焊接缺陷。安装边界方面，这款骨架在PCB上占用的投影区域为长8.2mm、宽6.5mm的矩形范围，焊接后元件本体的最高点距离PCB板面的高度为4.8mm，设计板卡堆叠的时候，这个高度范围内不能布置其他过高的元件，避免组装时出现干涉。另外引脚的焊盘尺寸设计为长1.2mm、宽0.8mm，相邻焊盘之间的间距为1.27mm，焊盘之间不需要做额外的阻焊隔断就能满足安规的爬电距离要求，适合在AC-DC隔离电源的次级侧信号回路中使用。实际选型应用的时候，需要注意骨架的耐温等级，这类骨架一般采用耐高温的LCP材质注塑成型，可以承受260摄氏度的回流焊高温，不会出现本体变形、引脚移位的问题，绕线时需要注意漆包线的张力控制，张力过大容易导致骨架的绕线挡边出现微变形，张力过小则会导致线圈松散，绕线完成后的电感量一致性变差。在磁芯装配环节，两片对合的磁芯接触面要保证平整，装配后可以在磁芯和基座的结合位点少量点涂高温固化胶，提升整个元件的结构强度，避免在振动工况下磁芯出现松动，导致电感参数漂移。
