三相干式进线电抗器结构设计

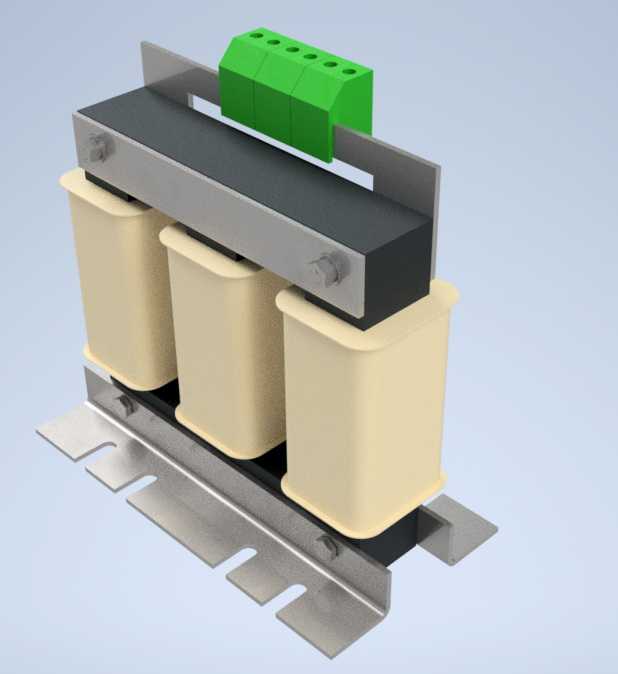

　　在工业配电、变频传动、伺服驱动系统的进线侧，这类三相电抗器是抑制电网侧谐波冲击、限制合闸涌流、削弱dv/dt尖峰的核心无源器件，日常选型和结构设计时，首先要匹配系统额定电流、短路阻抗参数，再结合柜内安装空间做结构适配。从结构上看，该电抗器采用三柱式铁芯布局，三个独立的浇注式线圈分别套装在三个铁芯柱上，线圈外部采用米黄色绝缘封装结构，既可以隔绝运行过程中的积灰、凝露影响，也能强化线圈层间的绝缘防护，避免长期运行后绝缘老化带来的匝间短路风险。顶部的绿色端子排采用大间距接线位设计，每个接线位对应一相的进出线端，端子排通过金属压条与上部的夹件结构固定，夹件同时承担压紧铁芯、固定线圈轴向位置的作用，

　　夹件两侧延伸出的金属支架既可以作为接线时的操作防护挡板，避免接线工具误碰带电部分，也能强化整体结构的抗振性能，适配设备运输、运行过程中的振动工况。底部的安装底座采用折弯成型的金属板件，底座上预留了多个长条形安装腰孔，这类腰孔设计可以抵消柜内安装梁的加工误差，安装时无需精准对位孔位，降低现场装配的难度，腰孔的排布方向兼顾了横向、纵向的安装调整余量，适配不同标准的柜内安装梁间距。设计过程中，线圈与铁芯之间预留了均匀的散热气道，三个线圈之间保持等距排布，保证运行过程中三相的散热条件一致，避免某一相长期过热导致绝缘寿命衰减；铁芯的叠片采用交错叠装工艺，降低空载运行时的涡流损耗和磁致伸缩带来的运行噪音，夹件与铁芯之间设置有绝缘缓冲垫，

　　既可以避免夹件与铁芯形成闭合磁路产生额外的环流损耗，也能缓冲运行过程中的电磁振动，降低整体运行噪音。实际应用场景中，这类电抗器通常安装在低压配电柜、变频柜的进线端，串联在电网与变频器、伺服驱动器的电源输入侧，一方面可以抑制变频器整流单元产生的高次谐波反向注入电网，污染公用电网的电能质量，另一方面可以削弱电网侧的电压尖峰、浪涌冲击对后端整流器件、电容元件的损伤，同时在多台变频器并联运行的工况下，还可以抑制不同设备之间的谐波互相干扰，提升整套传动系统的运行稳定性。做三维结构设计时，需要重点校核几个边界尺寸：首先是整体高度方向的尺寸，要保证接线端子顶部到柜内顶部母排或者走线槽的安全电气间隙，满足低压配电的绝缘距离要求；

　　其次是底部安装孔的定位尺寸，要匹配常用的GGD、GCS等标准柜型的安装梁间距，腰孔的长度要覆盖常规的安装公差范围；另外还要校核线圈外沿到相邻柜内器件的安全距离，避免运行过程中线圈温升对周边敏感器件造成热影响，同时预留足够的接线操作空间，保证现场接线时工具可以顺利操作端子螺丝，不会被周边结构干涉。结构细节上，上部夹件的固定螺栓采用内嵌式设计，螺栓头部不超出夹件外平面，避免安装时螺栓突出部分刮伤接线线缆的绝缘层；底部安装底座的折弯边做了圆角处理，避免装配时划伤安装人员的手部，也防止线缆敷设时被锐边割破绝缘层；顶部接线端子的螺丝采用防松结构，适配工业现场长期振动的工况，避免运行过程中接线松动导致的接触过热、打火故障。这类电抗器的结构设计不需要做复杂的曲面造型，核心是保证各部件的装配同轴度，线圈与铁芯的同轴度偏差过大会导致三相阻抗不平衡，运行时出现额外的损耗和振动，因此三维建模时需要严格保证三个线圈的中心距与铁芯柱的中心距完全一致，夹件的安装孔位与底座的安装孔位保持平行，避免装配时出现应力集中，长期运行后导致结构变形。
