四爪真空吸盘式可调支撑定位工装

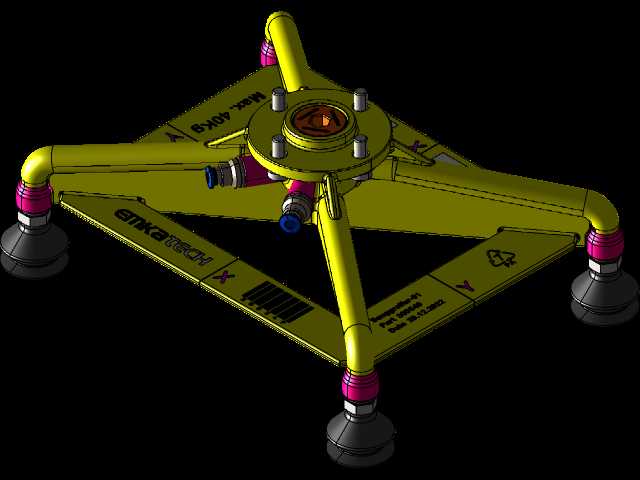

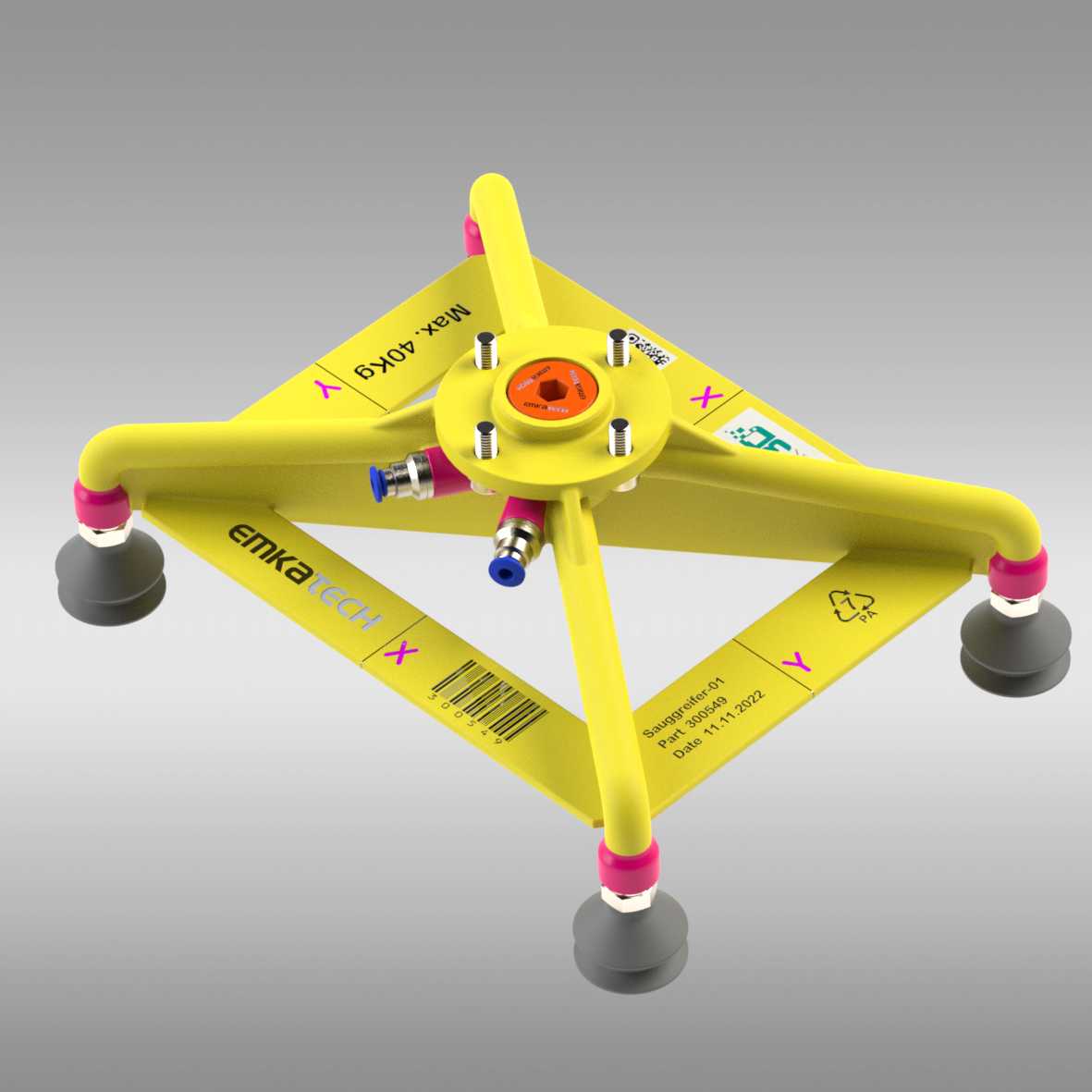

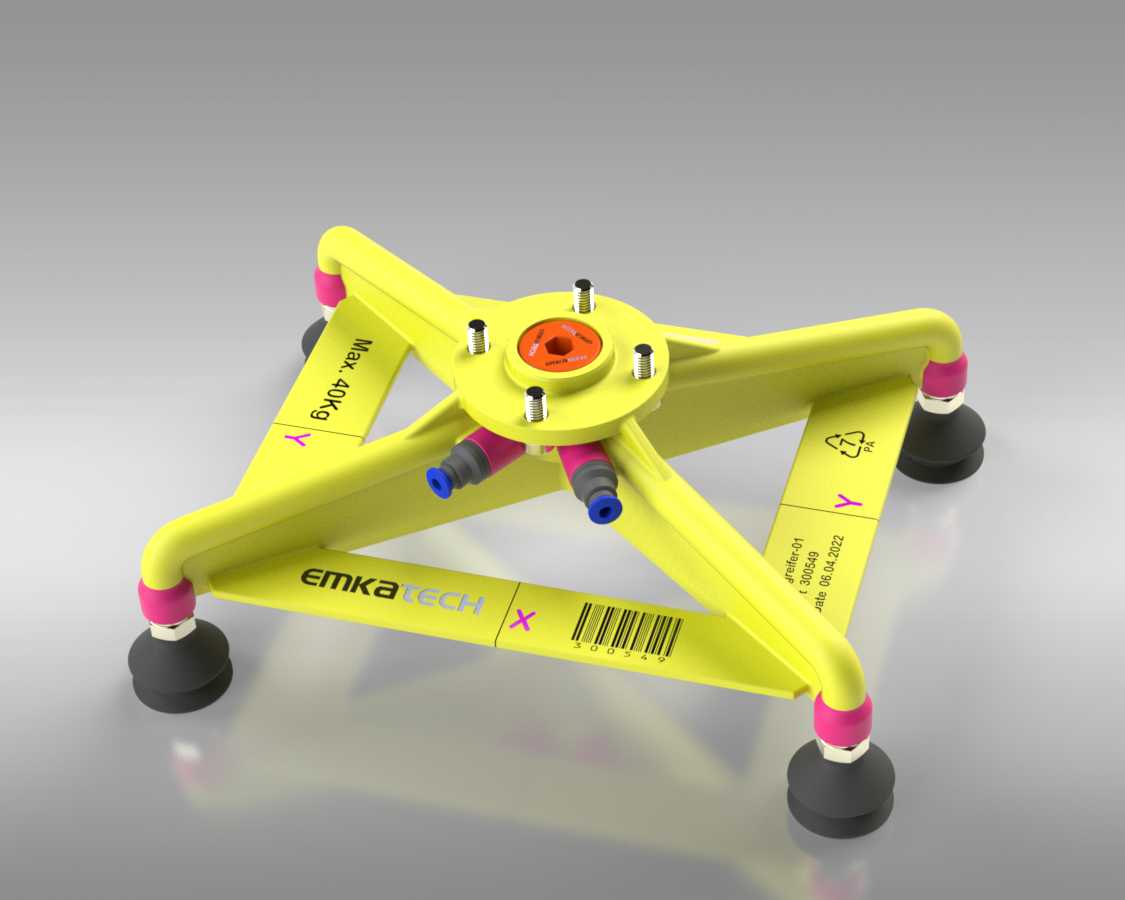

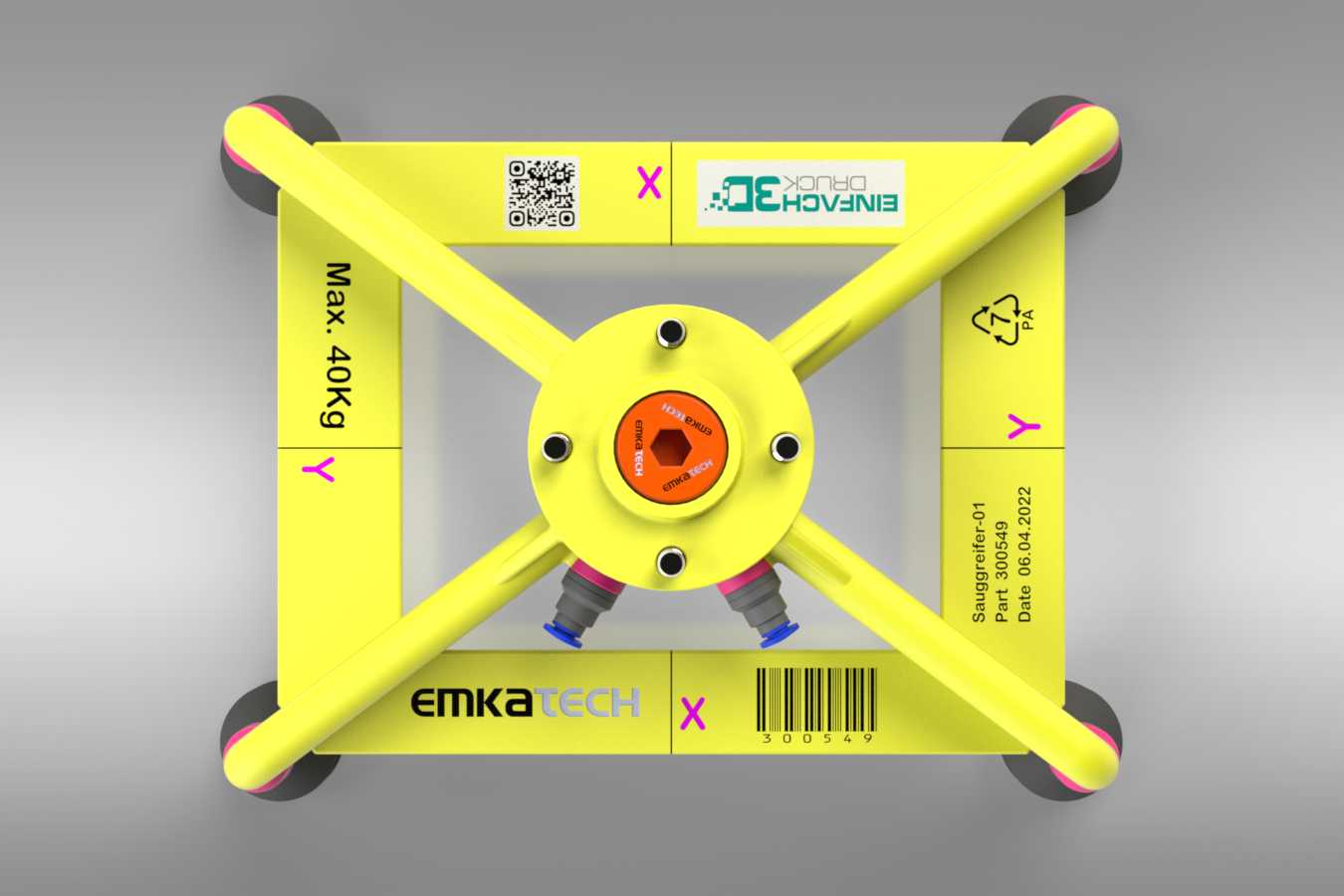

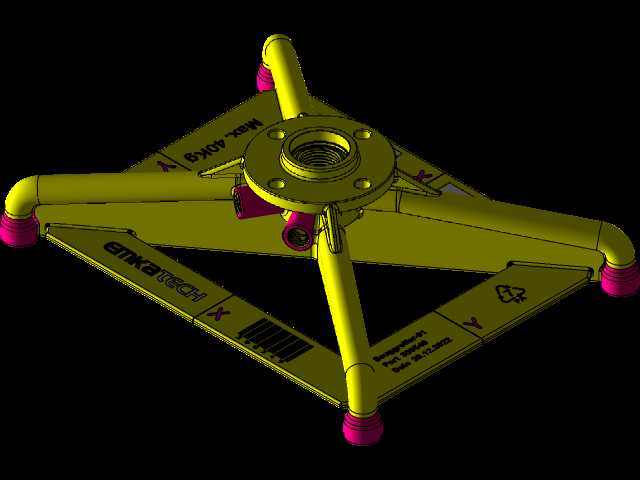

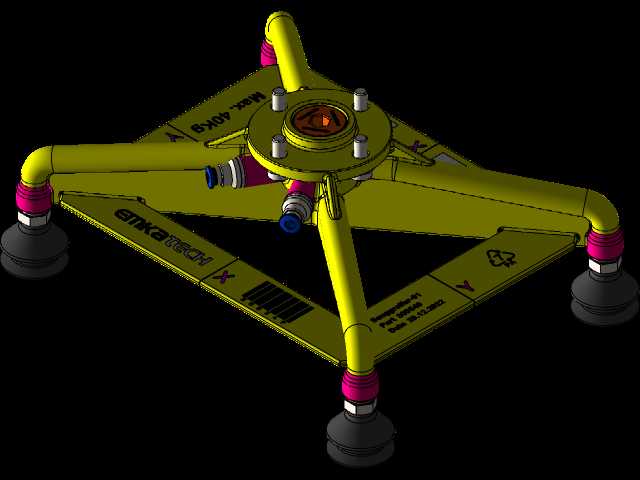

　　这款四支臂结构的吸附式支撑工装，核心应用场景集中在轻型工件的柔性装夹、自动化产线末端的临时承载、检测工位的工件定位固定环节，尤其适配表面平整的薄板类、小型壳体类工件的装夹需求，可替代传统的螺栓压紧、台钳夹持方案，避免装夹过程中对工件表面造成压痕、划伤，在3C电子壳体检测、小型塑胶件组装、薄壁板材加工定位场景中适配性极强。从结构功能来看，中心集成的气路分配块是整个工装的核心枢纽，四个支臂内部均加工有贯通的气路通道，直接与中心块连通，仅需单路气源接入即可为四个端部的真空吸盘同步提供负压，无需额外布置外接气管，大幅减少了工装周边的管线冗余，避免气路干涉工件装夹动作。每个支臂上都加工有沿臂长方向的刻度标识，可根据待支撑工件的外形尺寸，

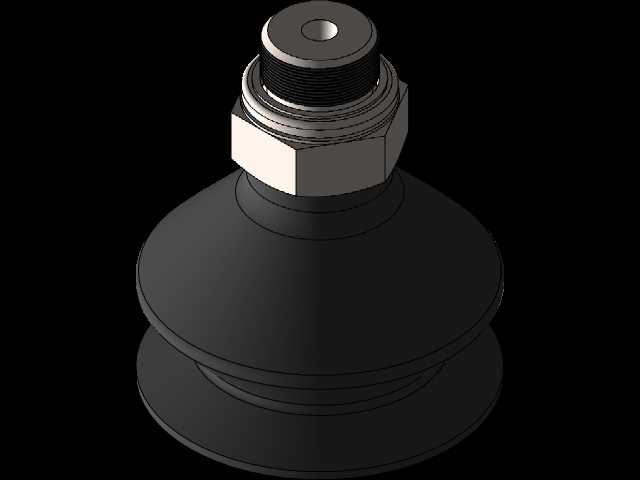

　　调整四个支臂的展开角度，支臂与中心块的连接位置设置有锁紧结构，调整到位后拧紧紧固件即可锁定支臂角度，适配不同对角线尺寸的方形、矩形工件支撑需求，支臂上标注的最大承重阈值可直接为选型提供参考，避免超载使用导致吸盘脱落、工装变形。端部的真空吸盘采用带缓冲的连接结构，吸盘与支臂之间设置有弹性缓冲垫，当工装下压接触工件表面时，缓冲结构可自动补偿10mm以内的平面度误差，即使工件表面存在轻微的高度差，也能保证四个吸盘完全贴合工件表面，不会出现单个吸盘漏气、整体吸附力不足的问题；吸盘采用丁腈橡胶材质，邵氏硬度适中，既可以保证足够的密封性能，也不会在亚克力、阳极氧化铝合金、高光塑胶等易划伤工件表面留下印记。从设计思路层面，

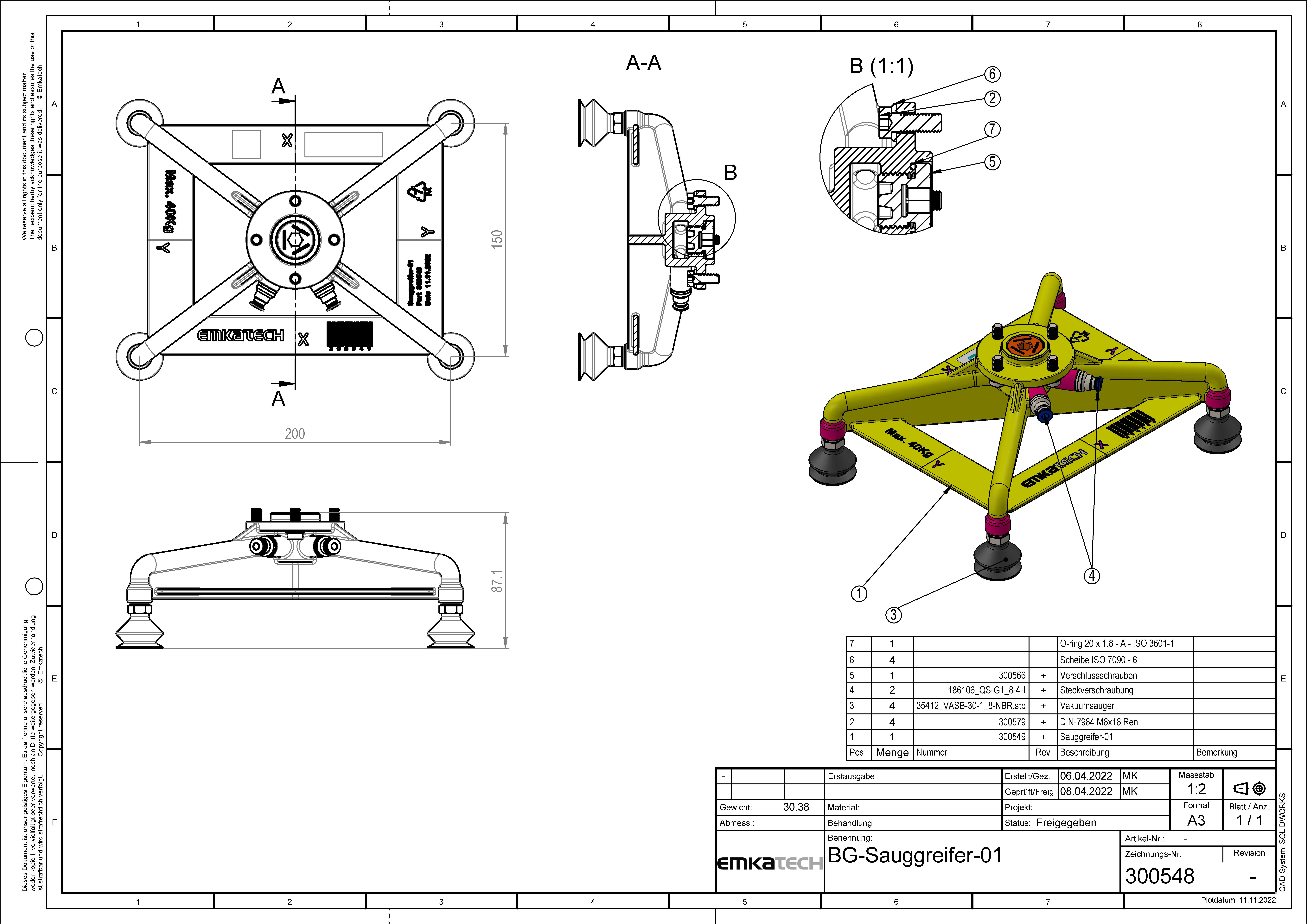

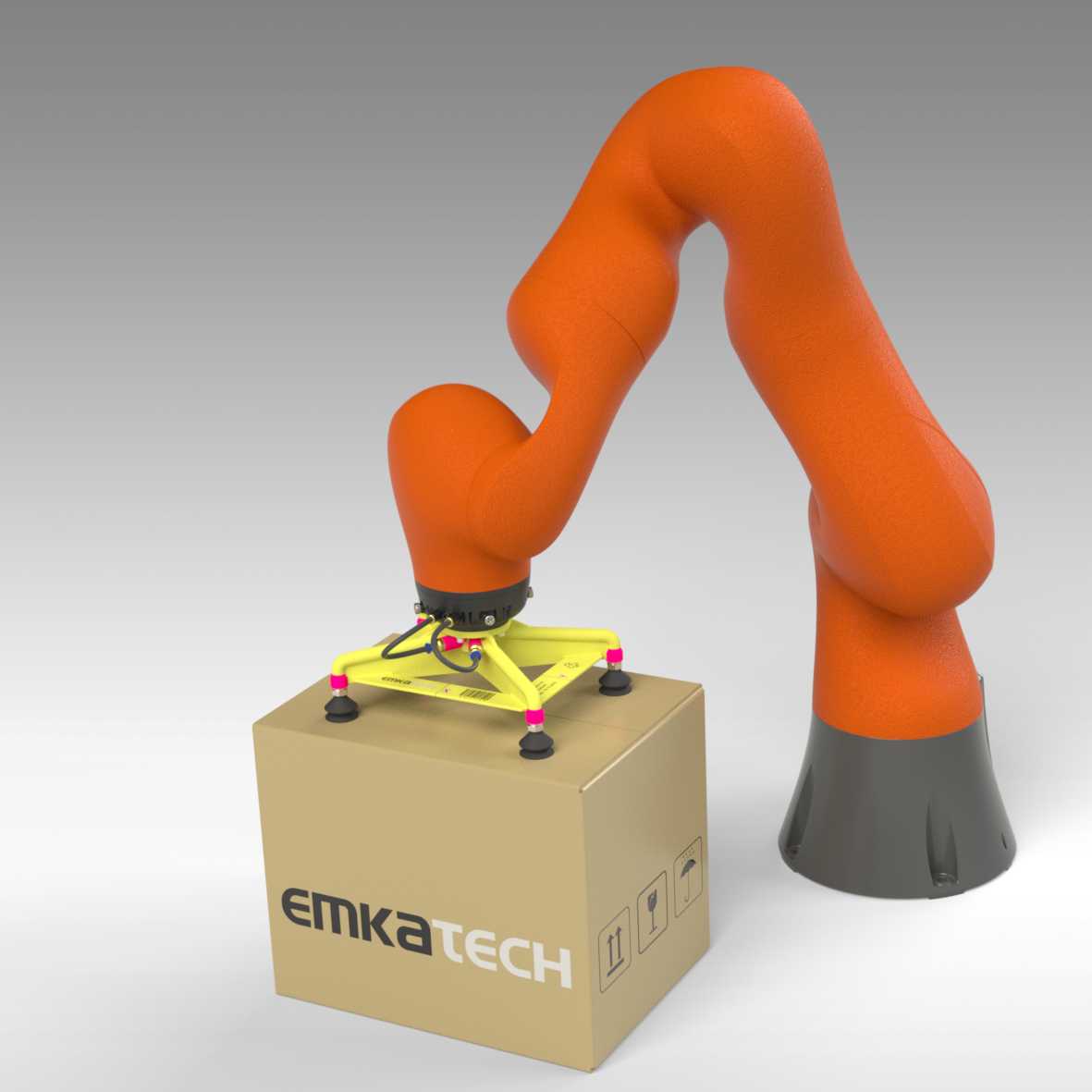

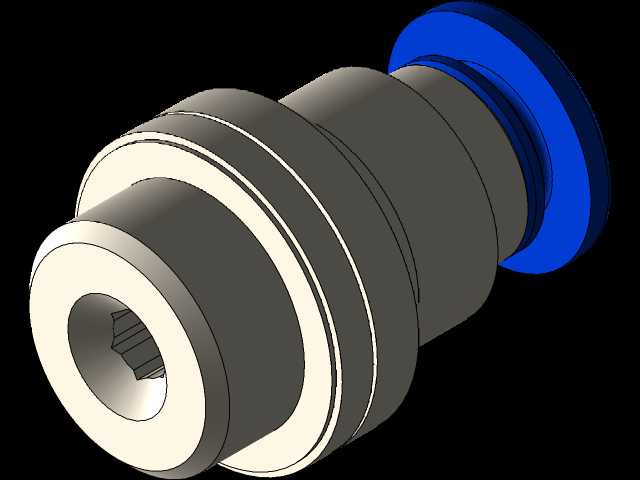

　　这款工装没有采用传统的固定式支撑脚结构，而是选择了中心辐射式的可调整臂结构，核心是为了覆盖更多尺寸规格的工件装夹需求，减少同类型工装的备库数量，单款工装即可覆盖对角线尺寸从200mm到400mm区间的方形工件支撑，支臂采用高强度工程塑料一体加工成型，整体重量控制在1.2kg以内，既可以固定在工作台面作为固定式定位工装使用，也可以搭配快换接头安装在机械臂末端作为柔性拾取夹具使用。安装边界方面，工装完全收拢状态下的最大外接圆直径为220mm，完全展开状态下四个吸盘的最大中心距为420mm，中心气路接口采用标准G1/8快插接口，可直接对接工厂常规的6mm外径气动气管，负压需求在-60kPa到-80kPa区间即可达到额定吸附力，

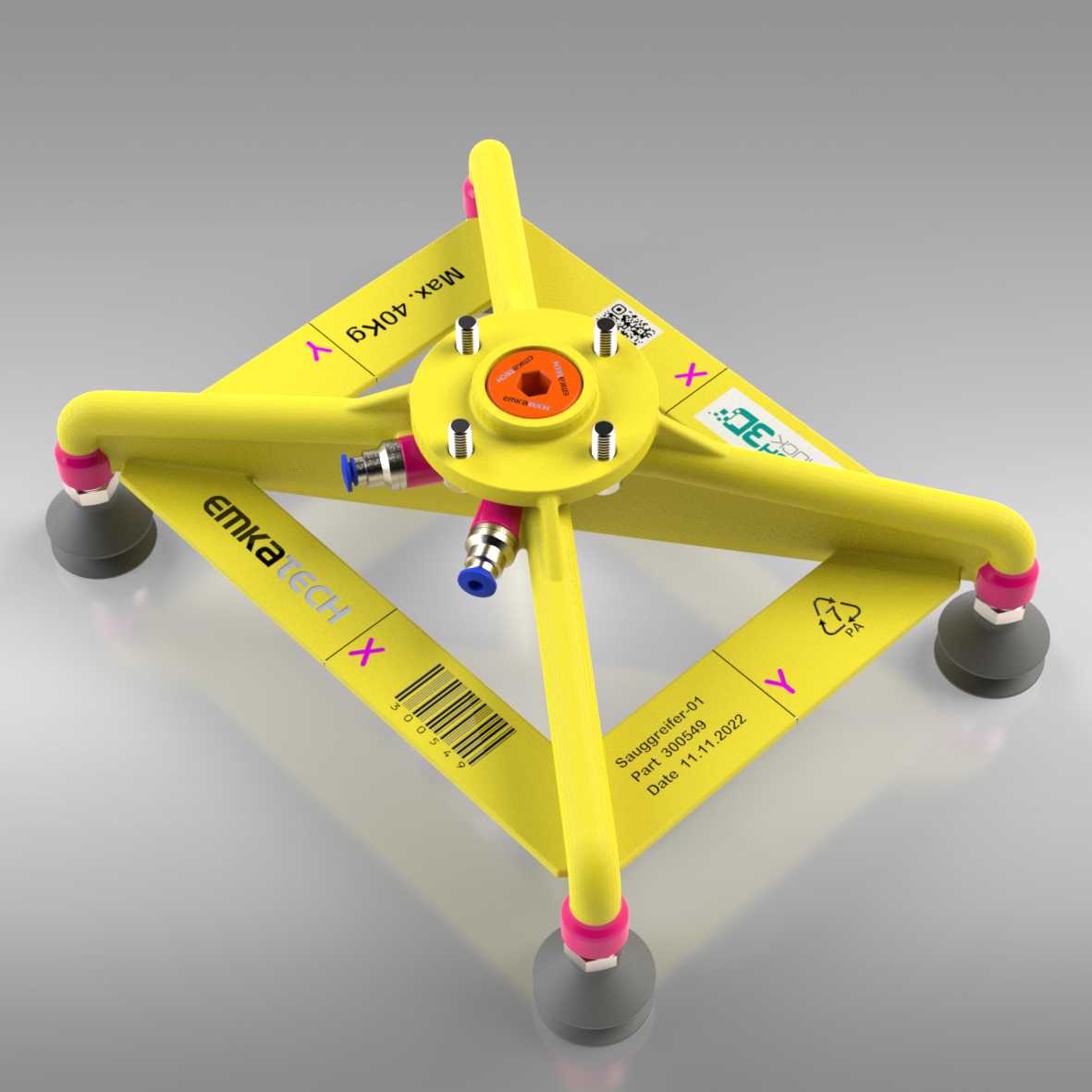

　　无需搭配大流量真空发生器，常规产线的负压气源即可满足使用要求；工装底部的吸盘在完全收缩状态下的总高度为85mm，缓冲行程完全伸出时总高度为95mm，安装时需要预留至少100mm的垂直安装空间，若作为台面固定工装使用，可在中心块位置加工沉头孔，通过M6螺栓直接固定在工作台的T型槽或者铝型材框架上，无需额外制作过渡连接板。支臂表面印刷的标识包含承重参数、安装方向提示、回收标识，可在车间现场使用时快速识别工装的承重上限，避免误用导致的安全问题，气路接口处设置有快速插拔的气嘴，维护时可直接拔出气嘴清理内部管路的粉尘、碎屑，无需拆解整个支臂结构，日常维护成本极低。在实际使用过程中，这款工装可搭配真空压力传感器使用，当负压值低于安全阈值时自动触发报警，避免吸附失效导致工件掉落，尤其在自动化上下料场景中，可有效降低工件报废率；针对表面有轻微纹理的工件，还可以更换同尺寸的硅胶吸盘，提升密封性能，支臂上的刻度可实现快速对位，每次调整支臂角度时无需反复测量，直接对照刻度即可保证四个支臂的对称度，装夹调整时间比传统的固定式支撑缩短60%以上。
