双工位液态二氧化碳清洗测试设备结构

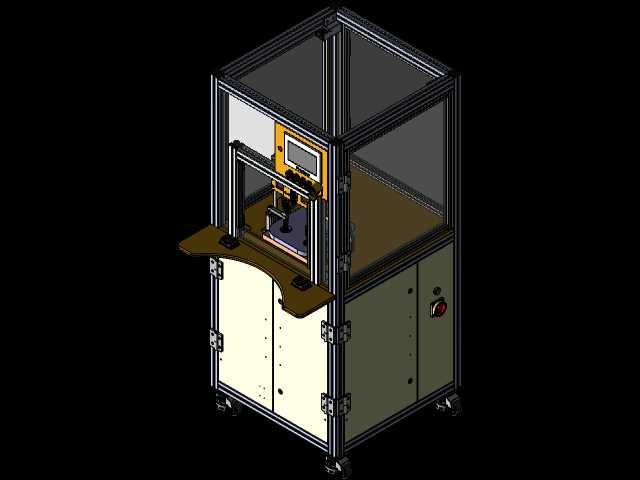

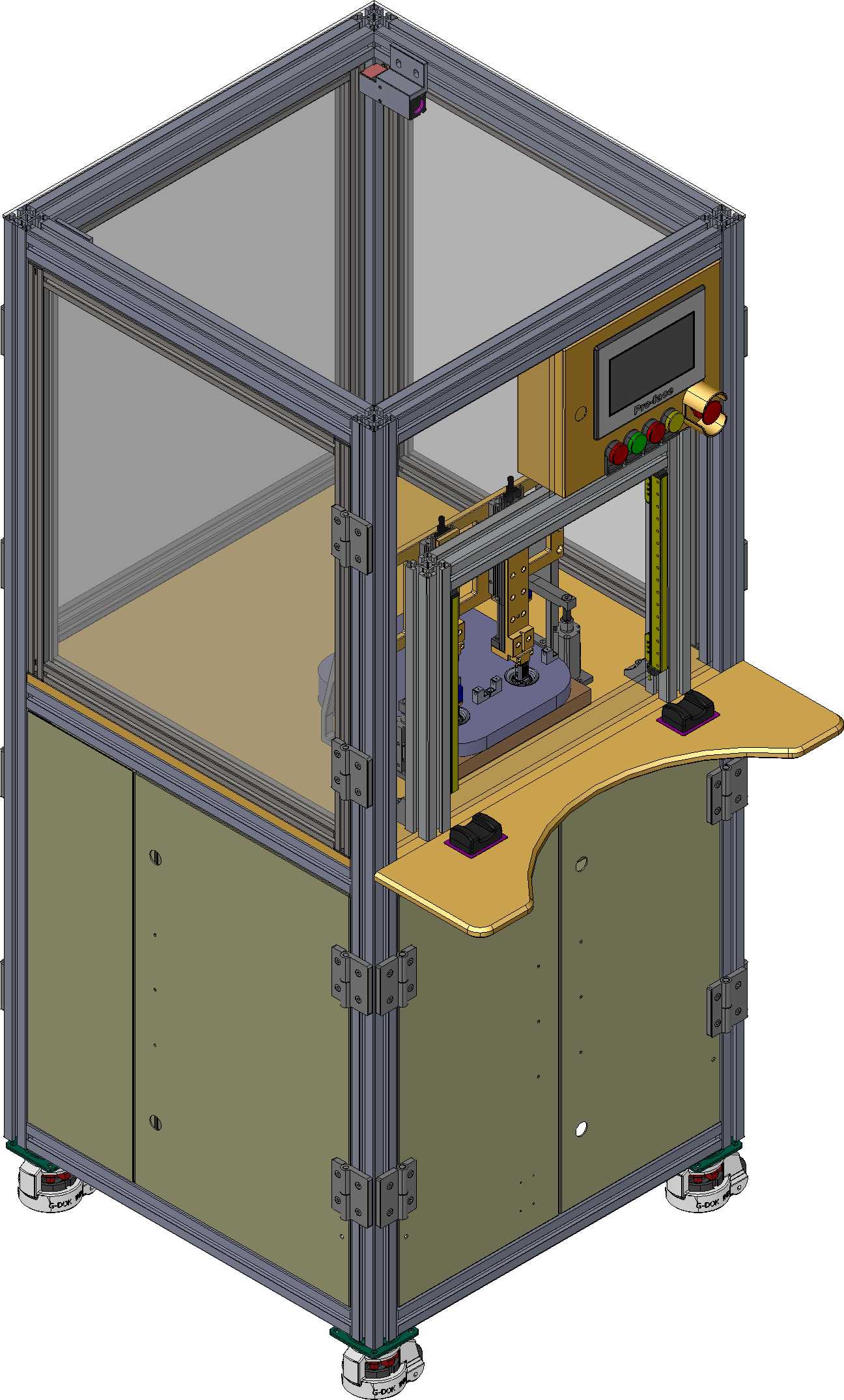

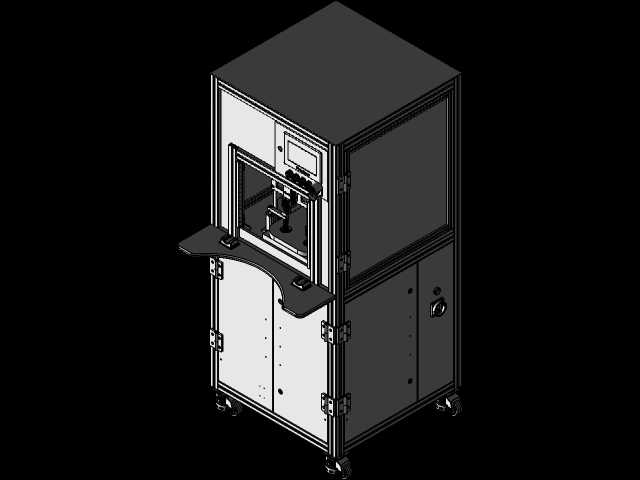

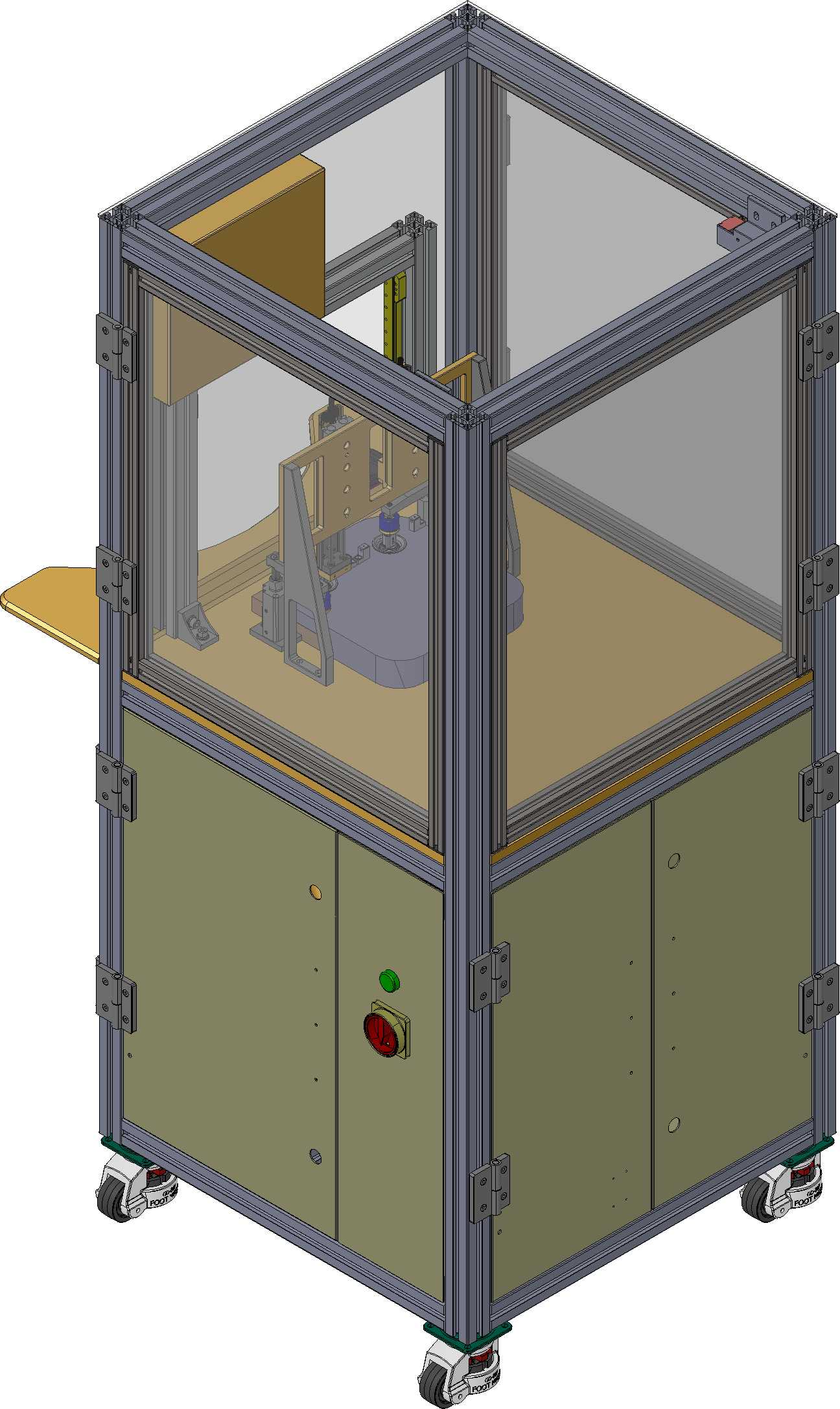

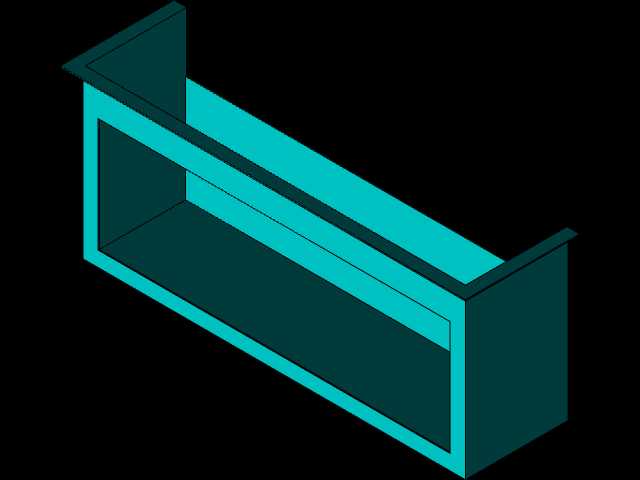

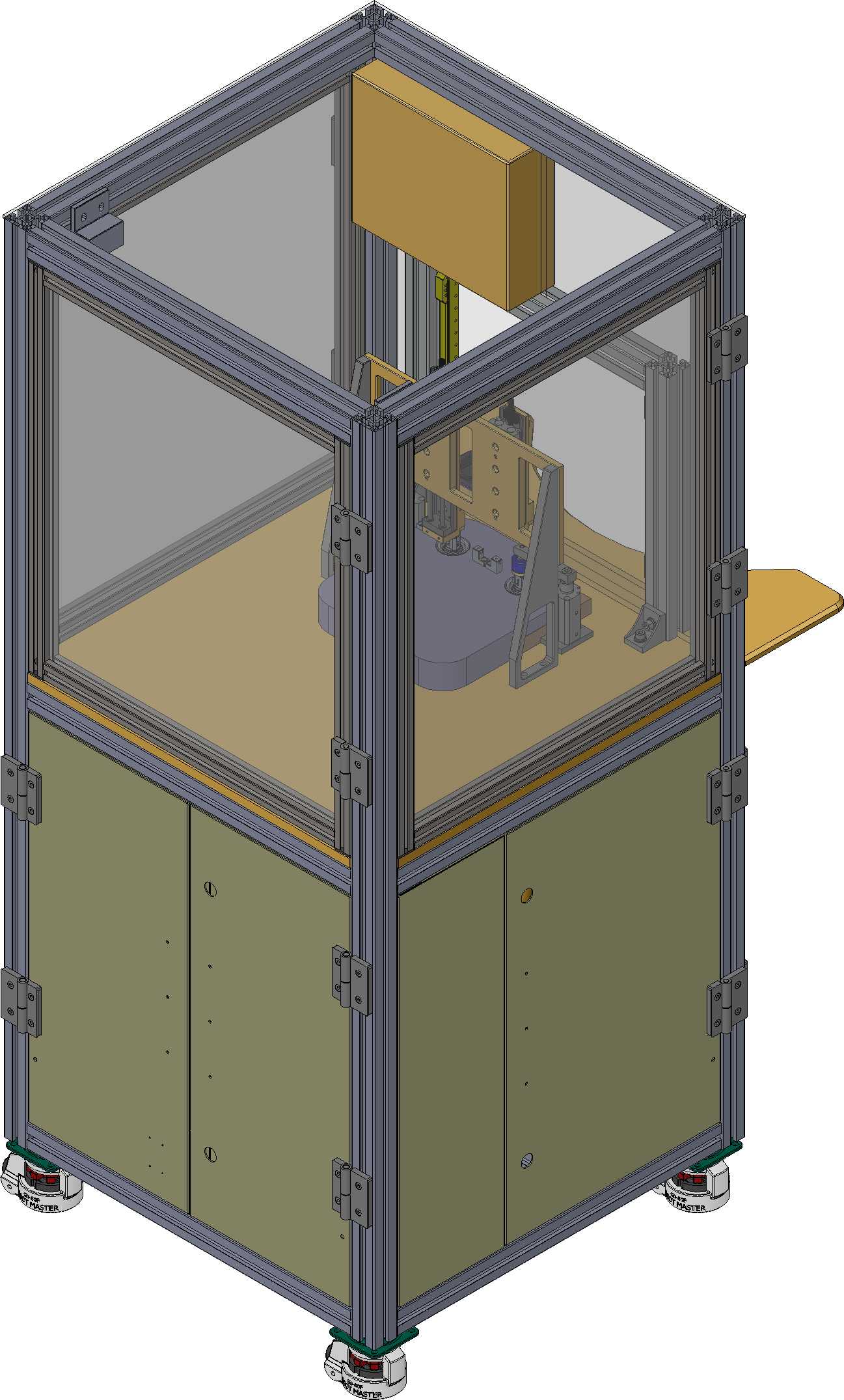

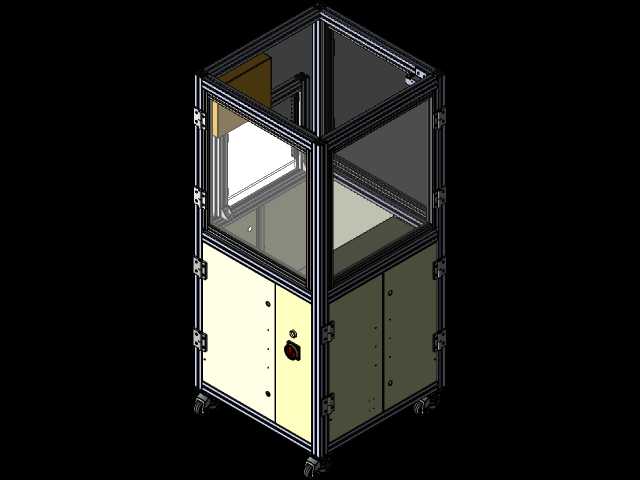

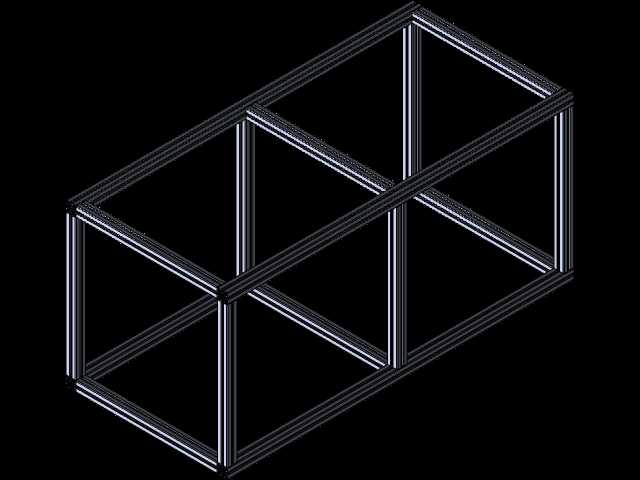

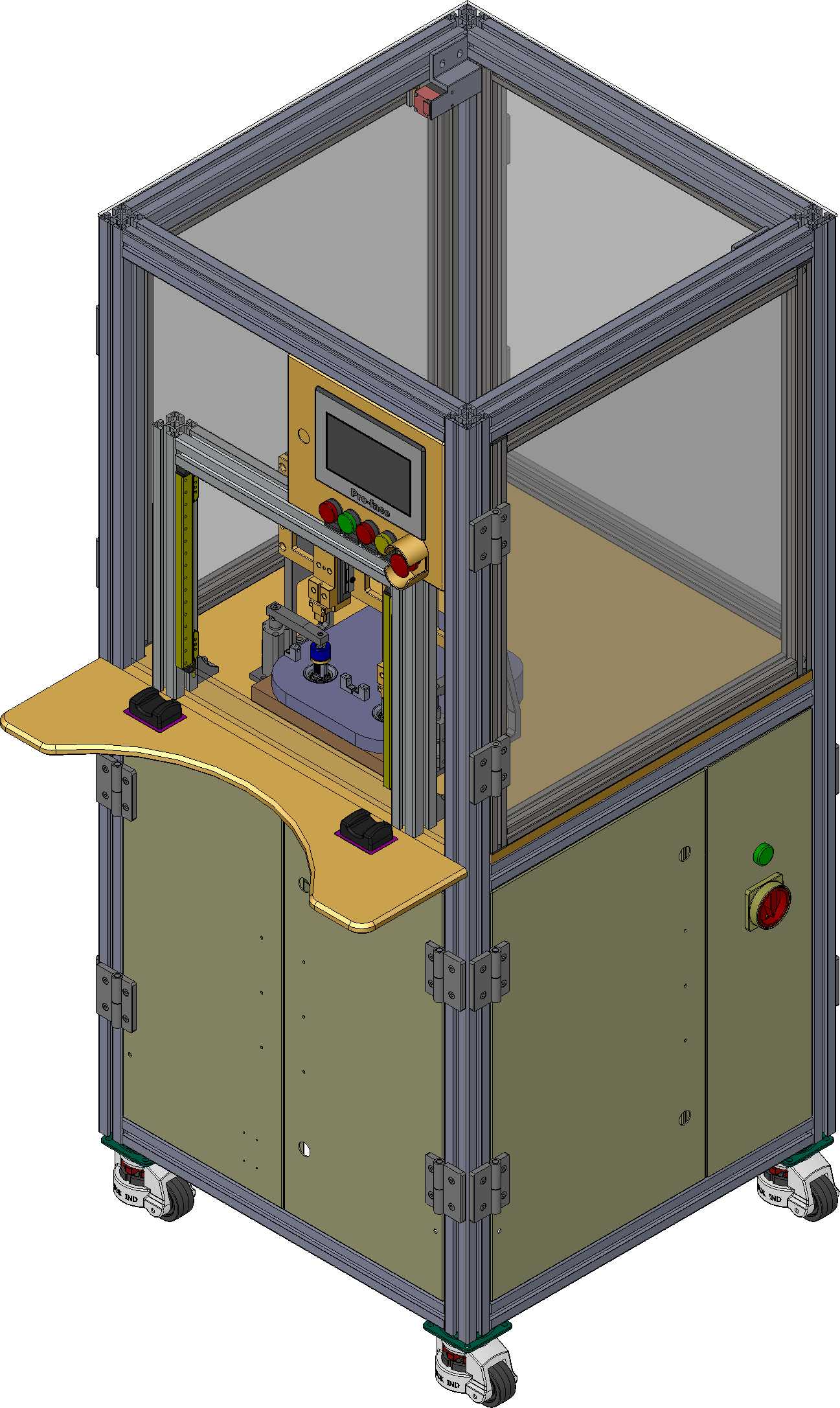

　　这套设备的机架采用工业铝型材拼接搭建，整体为框架式封闭结构，下部设置钣金柜体用于容纳气路、控制元件等内置组件，上部操作区设置半透明防护挡板，既可以观察内部作业状态，也能避免清洗过程中介质飞溅影响周边作业环境。设备正面设置延伸式操作台面，台面做弧形收边处理，适配操作人员站立作业的肢体活动范围，台面上预留两个工位的工件放置位，对应内部的清洗执行模组，可同时完成两件产品的装夹、清洗与测试工序。

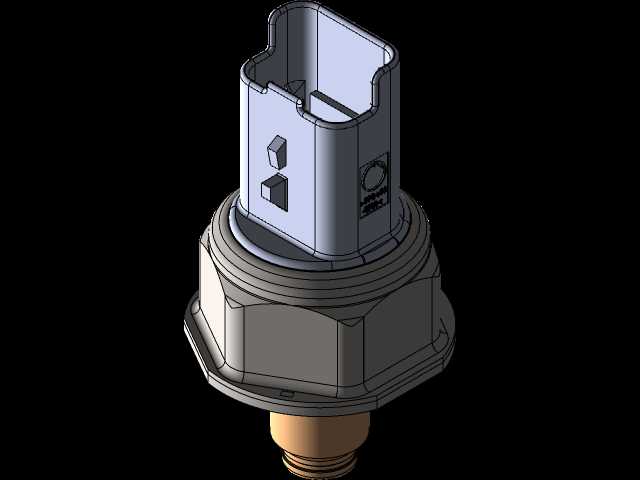

　　从实际应用场景来看，这类设备主要面向精密电子零部件、小型注塑件、精密机加工件的表面清洁与性能检测环节，区别于传统干冰清洗设备，该设备直接对接液态二氧化碳气源，省去了干冰制备、存储、转运的前置环节，气源接入后可直接转化为清洗介质作业，适配中小批量精密零件的产线旁离线清洗检测需求，常见于3C电子零部件生产车间、精密五金加工车间的质检工序旁，无需单独设置干冰存储区域，对车间场地的适配性更强。

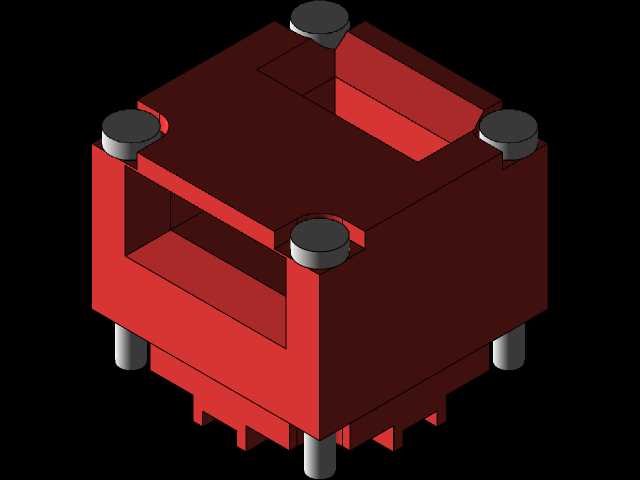

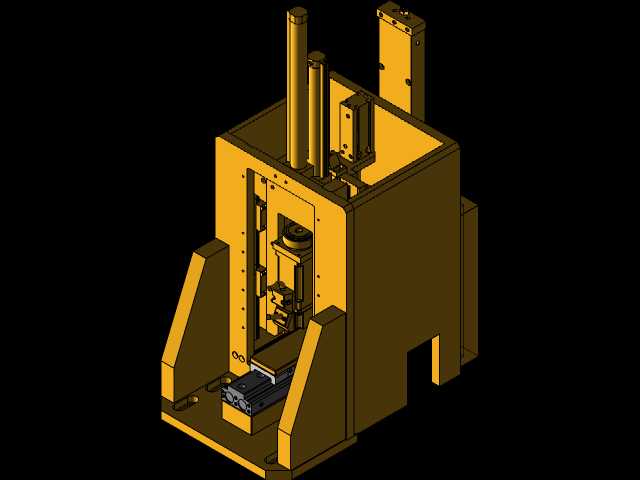

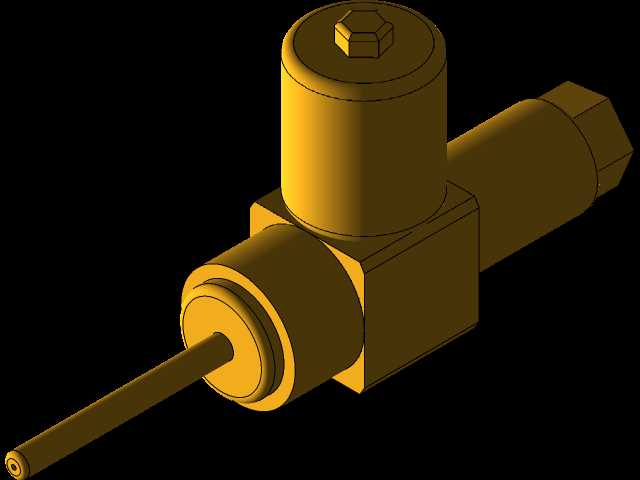

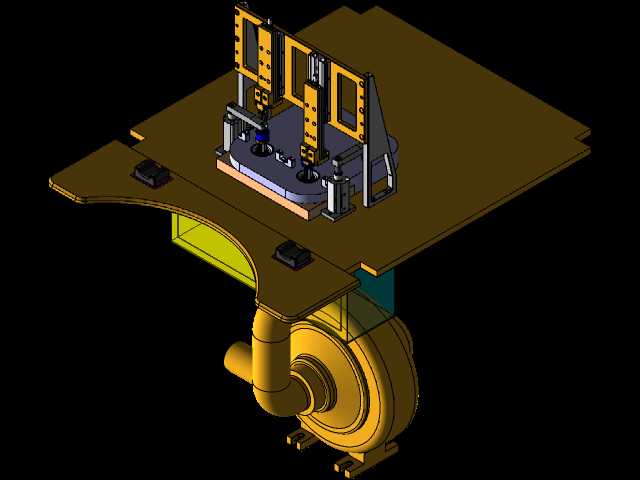

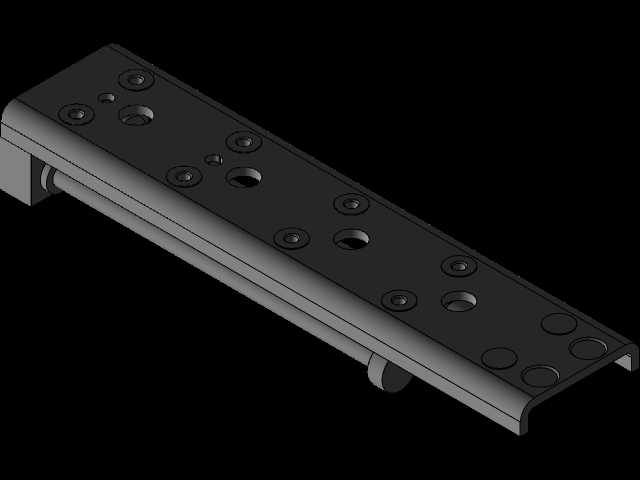

　　设备的功能逻辑围绕工件的装夹、清洗、测试、下料全流程设置，操作人员将待处理工件放置在工位载具上后，启动作业程序，载具自动定位锁紧，横向移动的清洗模组搭载二氧化碳喷嘴沿预设路径移动，对工件表面的残留油污、微小切屑、脱模剂等杂质进行吹扫清洁，清洁完成后集成在模组上的检测单元同步完成工件的外观或基础性能测试，作业完成后载具自动解锁，操作人员即可取下完成处理的工件，整个流程无需人工干预清洗过程，单批次作业节拍可根据工件清洁要求调整喷嘴移动速度与介质喷射压力。

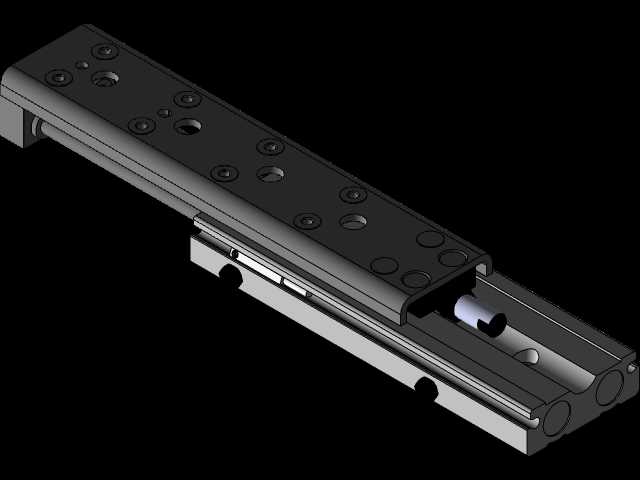

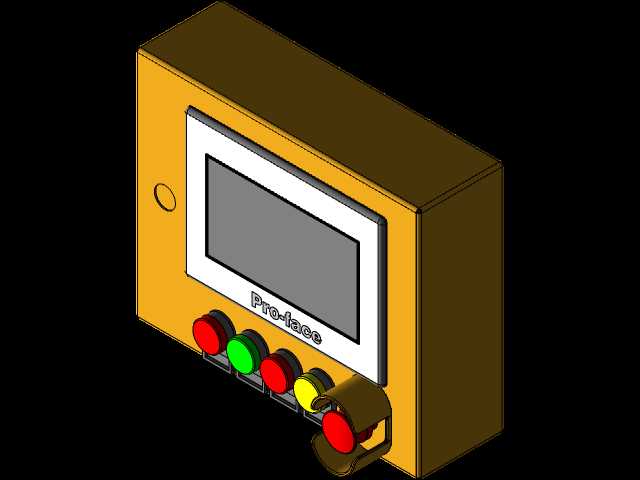

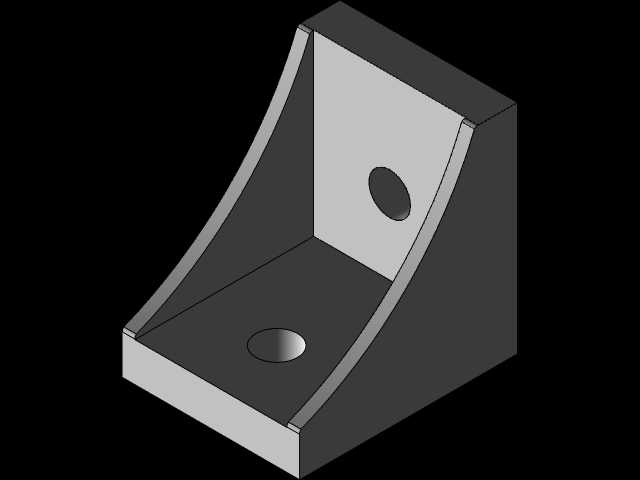

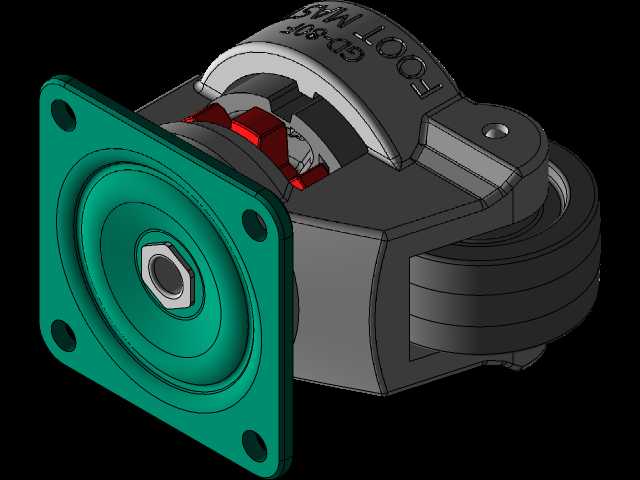

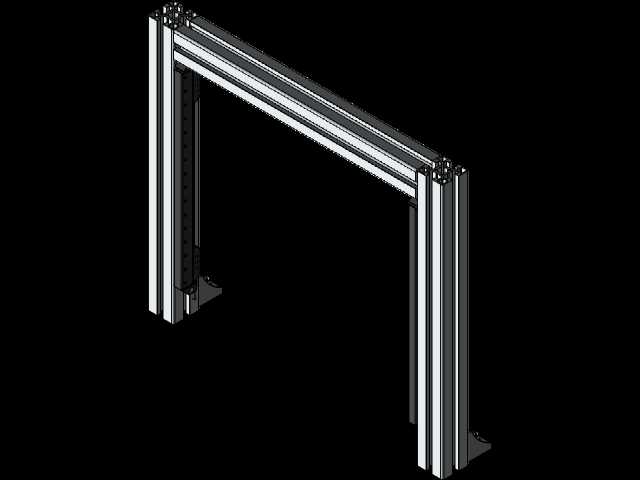

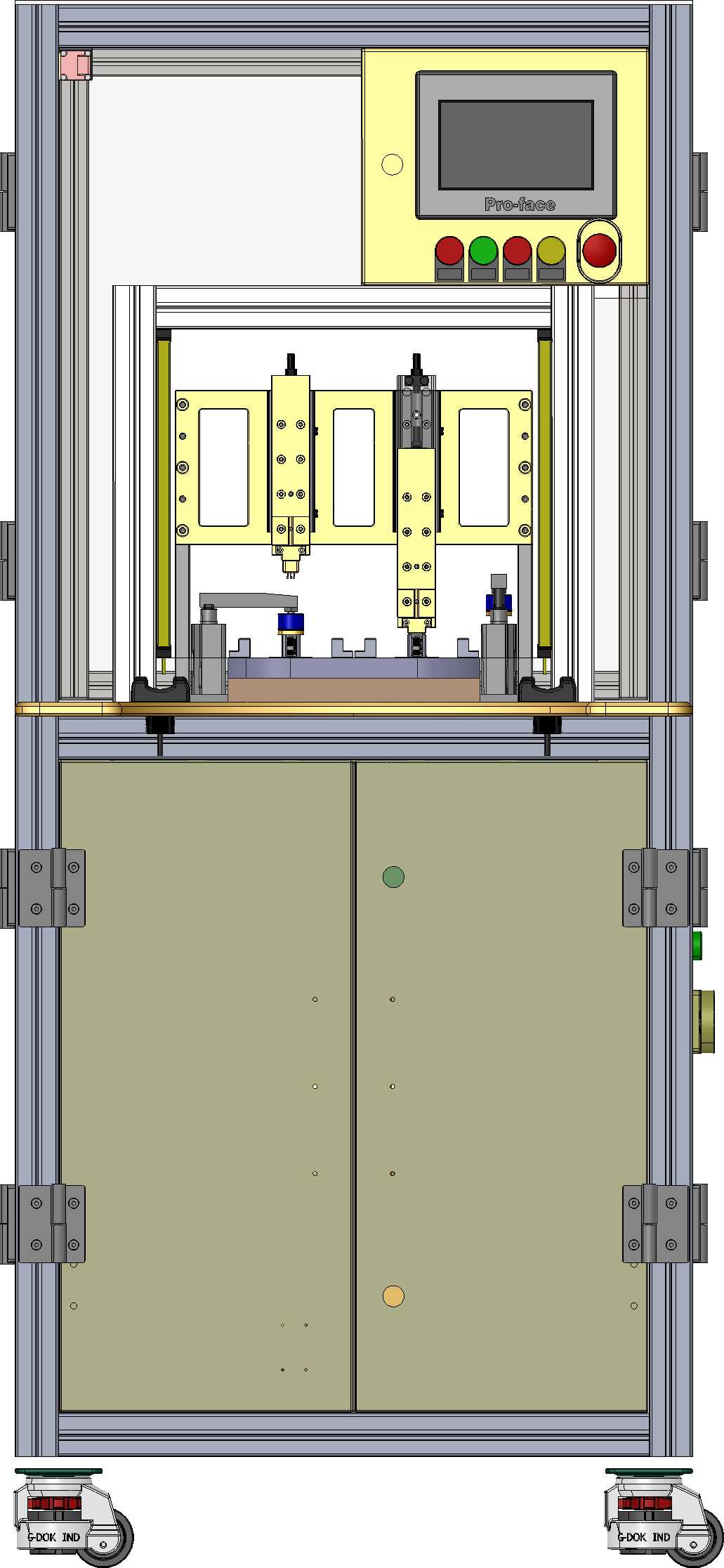

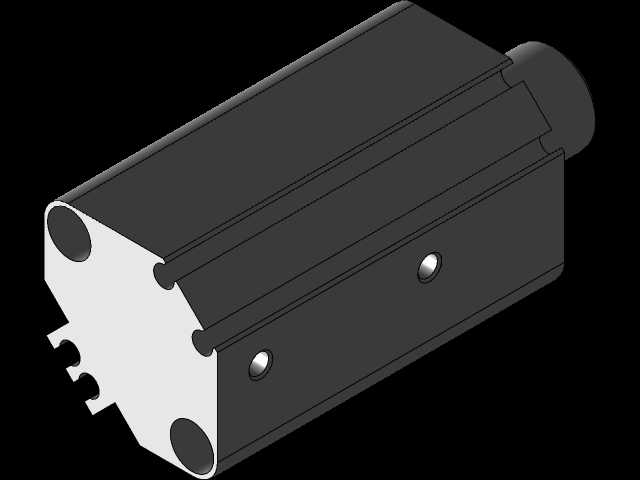

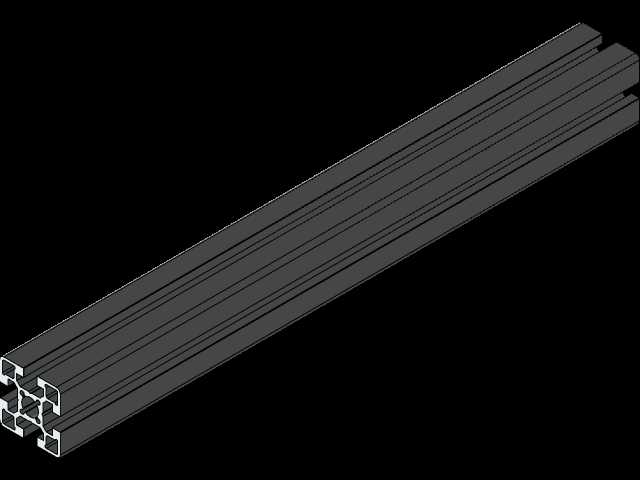

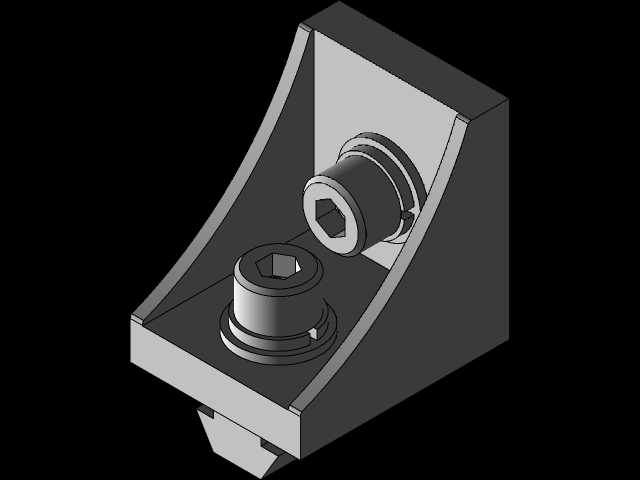

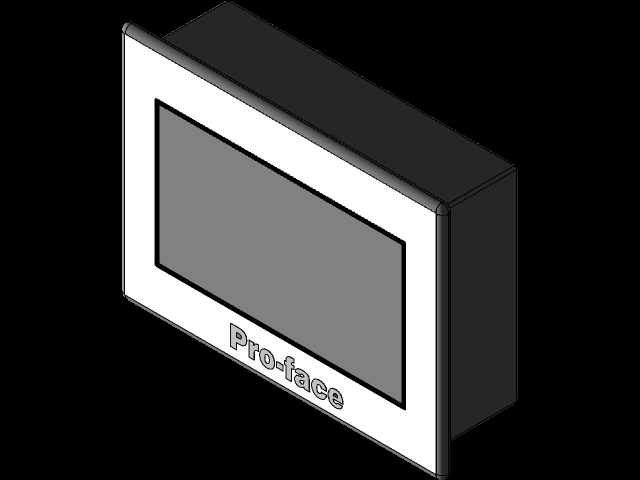

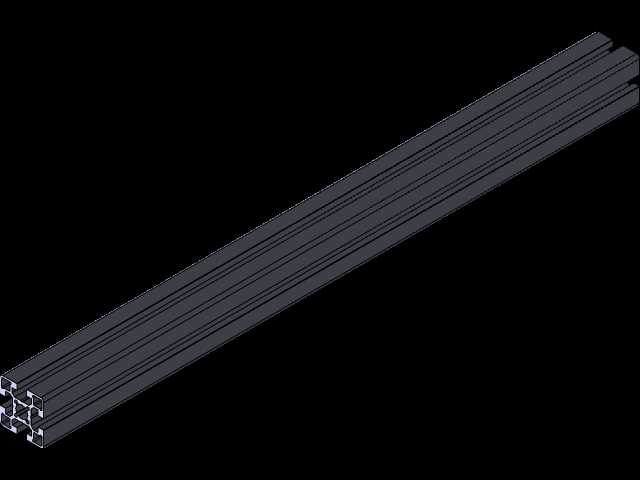

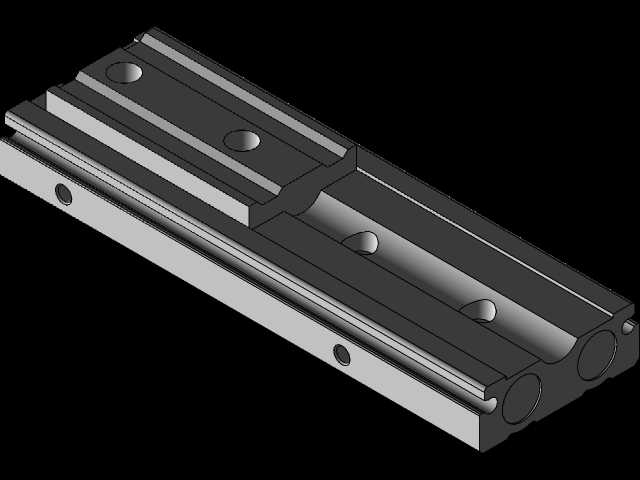

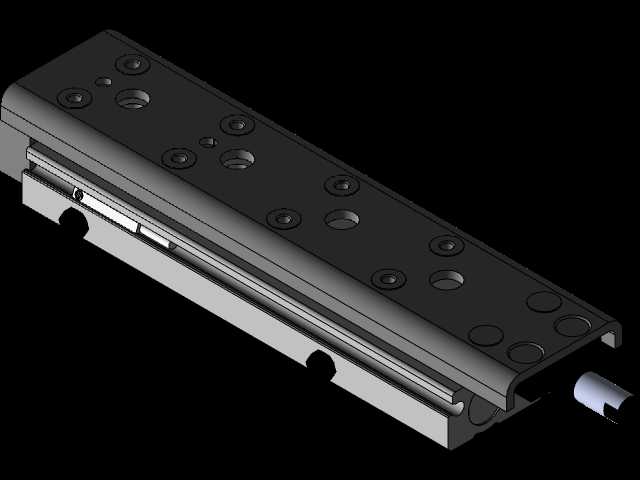

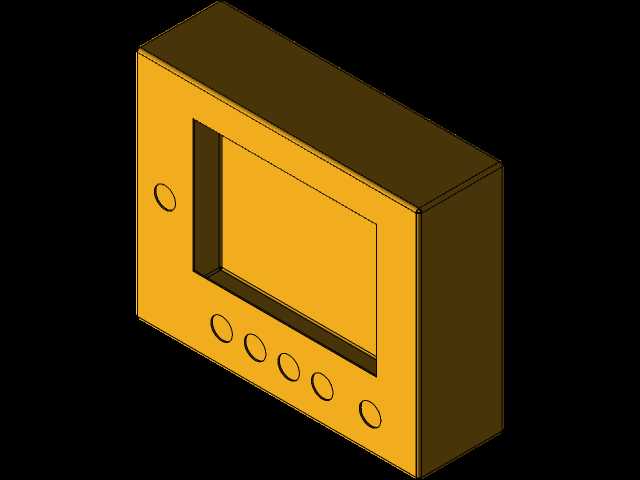

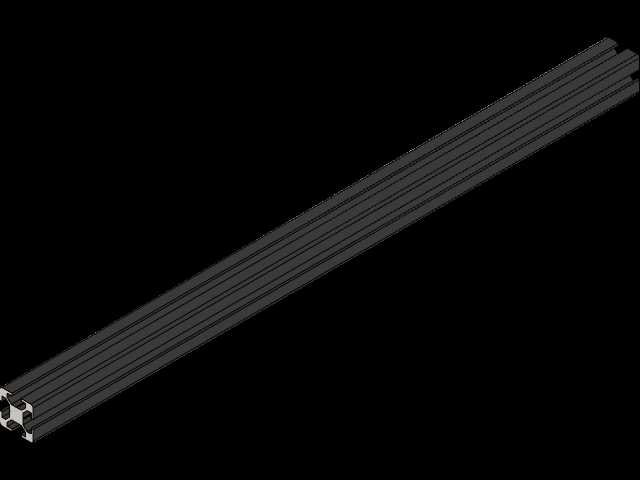

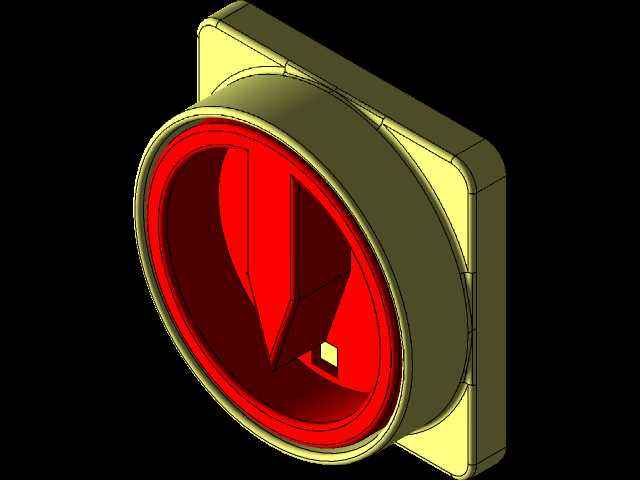

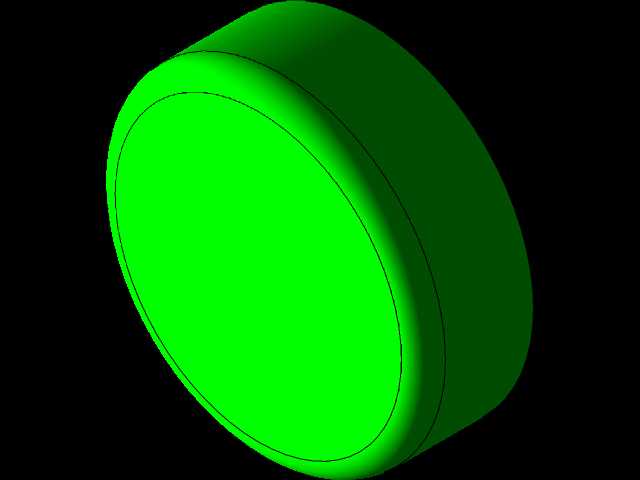

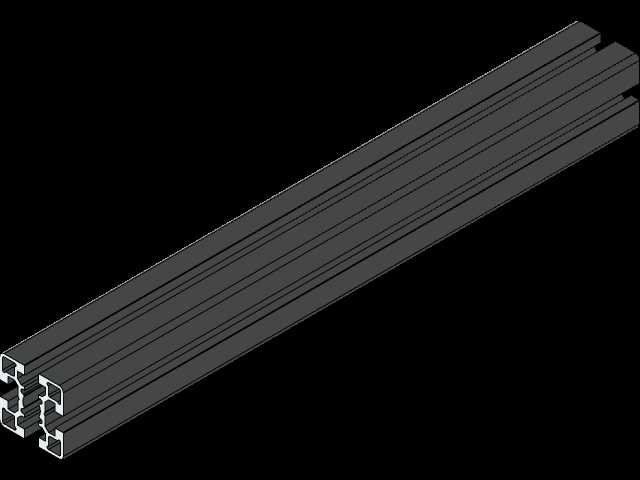

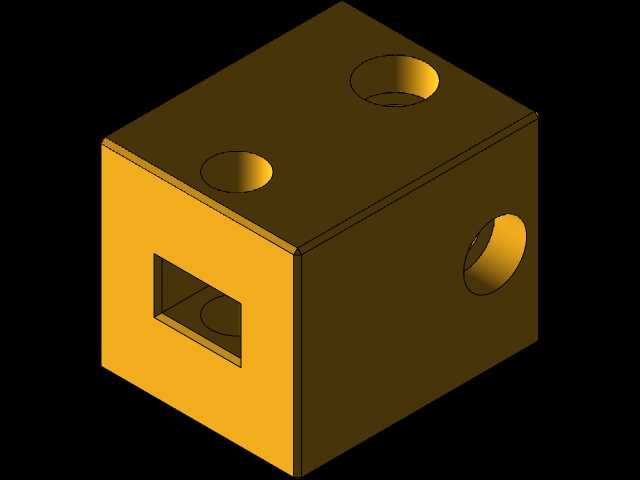

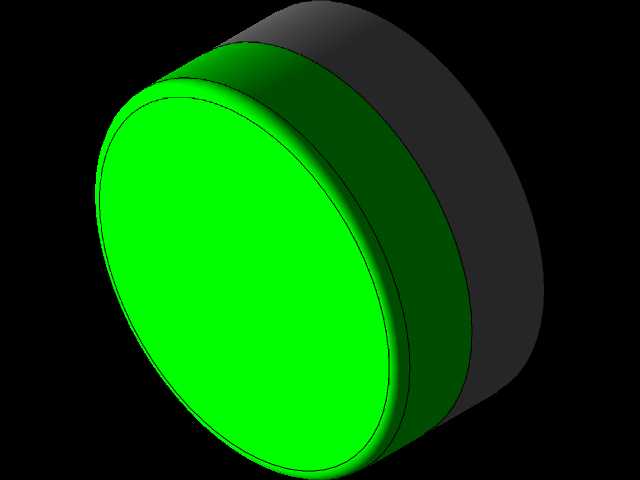

　　设计过程中，机架的铝型材选型兼顾结构刚性与组装便捷性，型材连接处采用标准角件锁紧，底部配置可调脚杯与脚轮，既可以在设备移位时方便推移，也能在就位后调平设备，保证内部运动模组的运行精度。操作区的控制元件集中设置在机架正面的上部区域，包含触控显示屏、操作按钮、状态指示灯，操作人员无需弯腰即可完成参数设置与程序启动操作，符合人机工程学的作业高度要求。内部的运动模组采用线性导轨搭配同步带传动的结构，传动阻力小，运行噪音低，可适配长时间连续作业的工况需求，气路管线全部沿铝型材的内置槽走线，外部无裸露管线，避免管线被工件剐蹭造成的损坏，也能让设备外观更整洁。

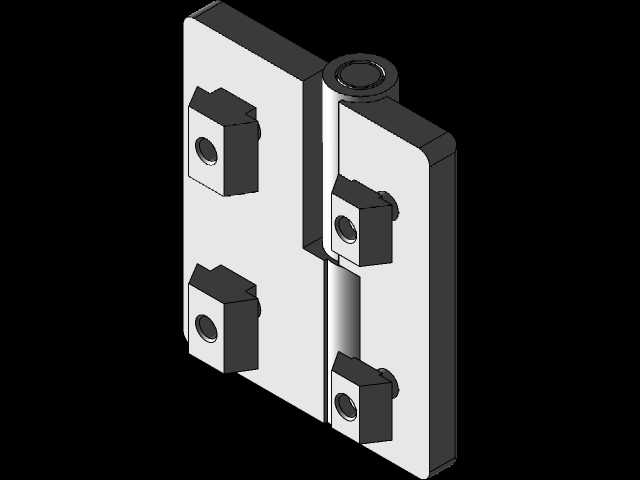

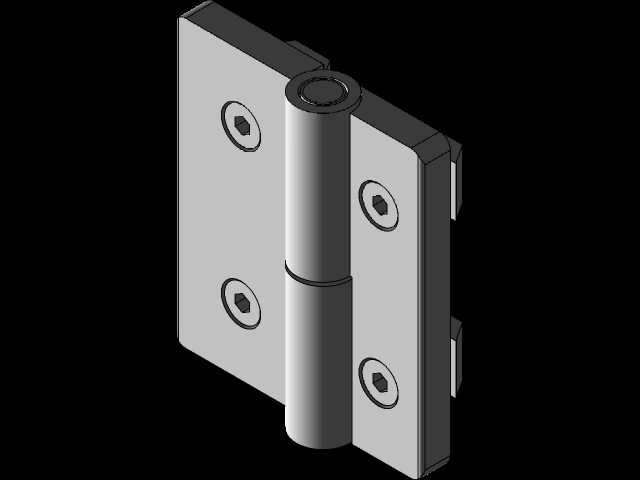

　　设备的安装边界需要预留气源接入空间与操作人员的作业空间，设备后侧预留气路、电路的接入接口，安装时需保证后侧距离墙面至少预留300mm的管线接驳与维护空间，正面操作区需预留至少800mm的操作人员站立与工件周转空间，设备整体占地尺寸适配常规车间的工位布局，无需额外做地基处理，放置在硬化的车间地面上调平脚杯即可投入使用。下部柜体设置可开启的检修门，日常维护时可直接打开柜门更换滤芯、检查气路密封性、调整传动模组的张紧度，无需拆解上部的防护结构，维护操作的便捷性较高。

　　在清洗作业的环保性设计上，二氧化碳介质挥发后直接以气态形式排出，无二次废弃物产生，不需要配套废液收集处理装置，也不会在工件表面残留清洗介质，清洁完成后的工件可直接进入下一道工序，省去了传统水洗后的烘干环节，能有效缩短零件的处理周期，同时也减少了化学清洗剂的使用，降低了清洗环节对车间环境的影响，适配当前制造业的绿色生产要求。双工位的设计可以让操作人员在其中一个工位进行清洗作业时，在另一个工位完成上下料操作，减少设备的等待空转时间，提升整体的作业效率。
