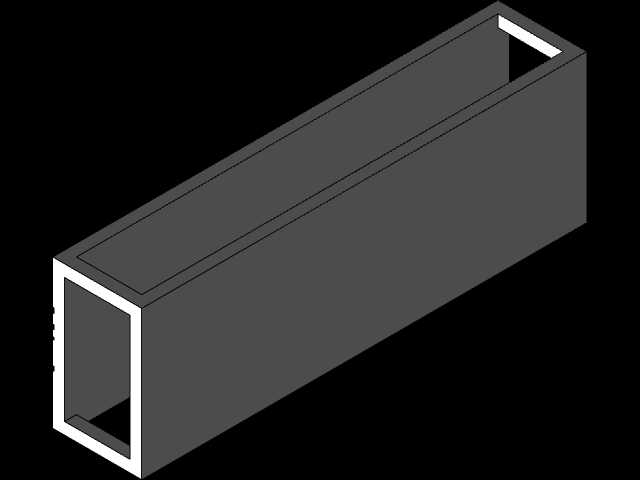

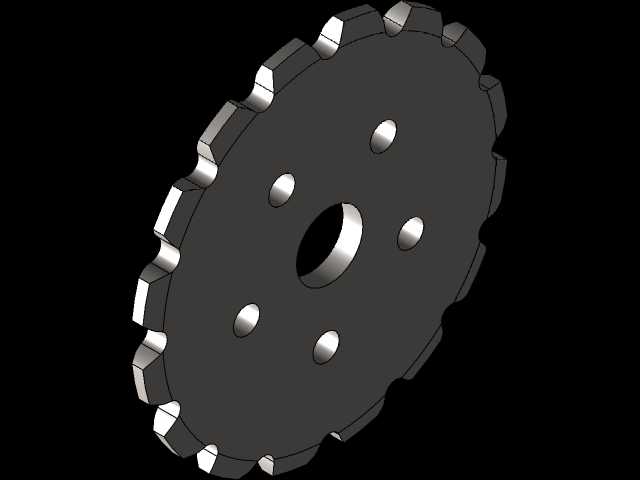

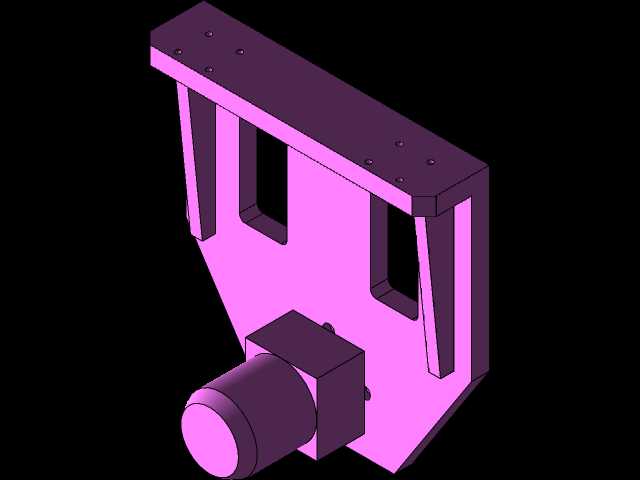

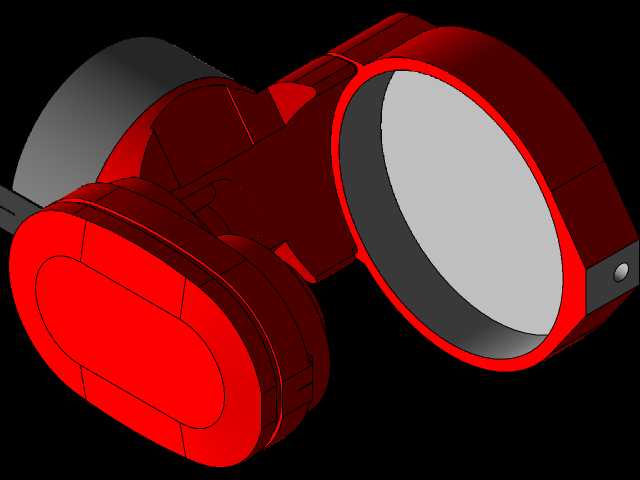

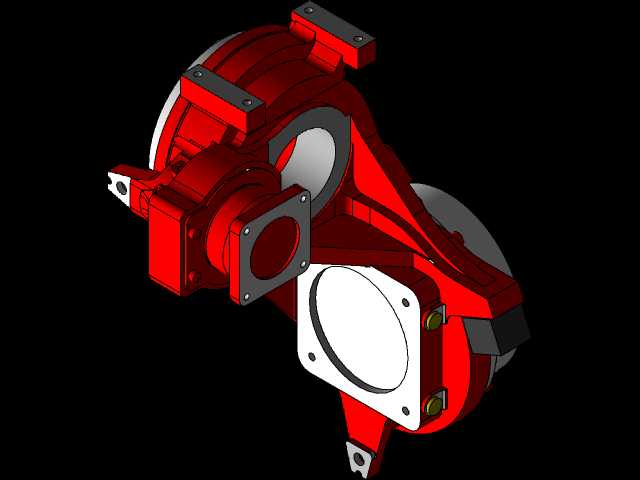

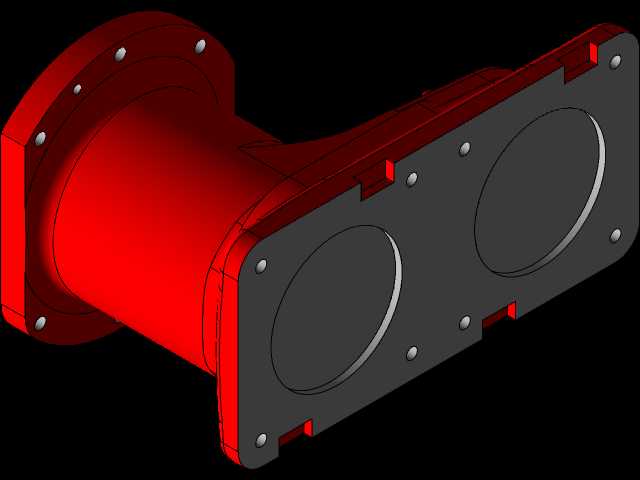

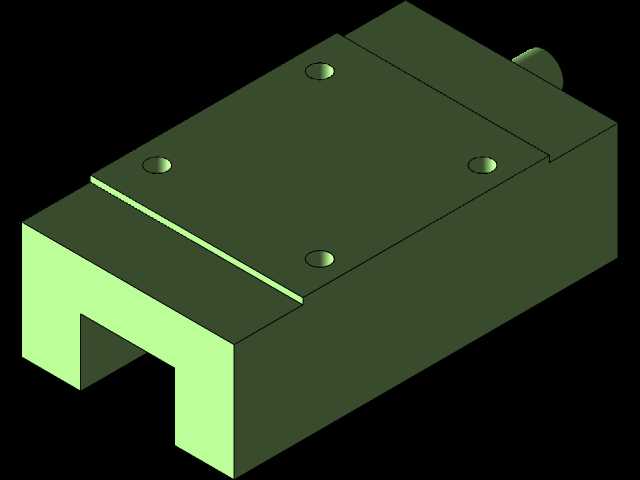

200t液压机冲压自动化产线车间布局方案

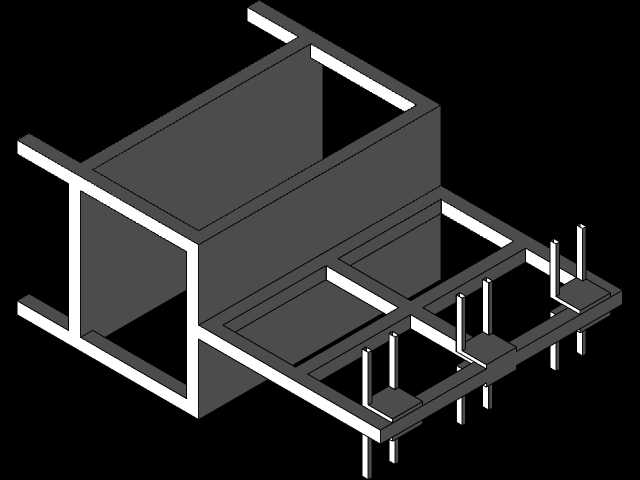

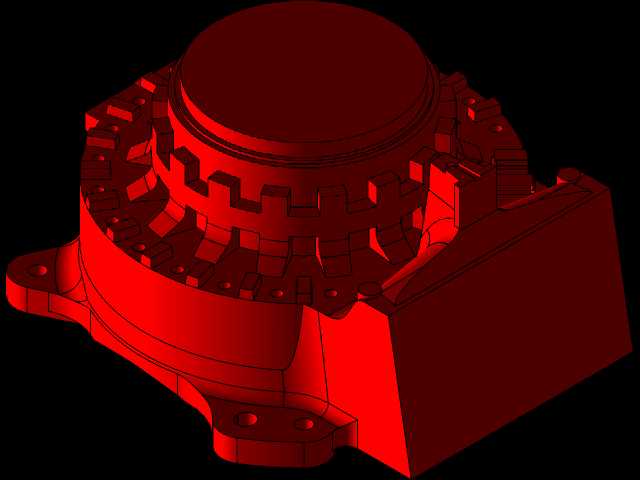

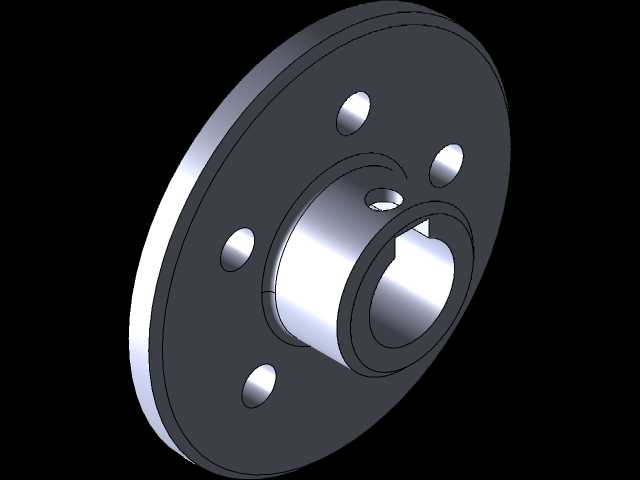

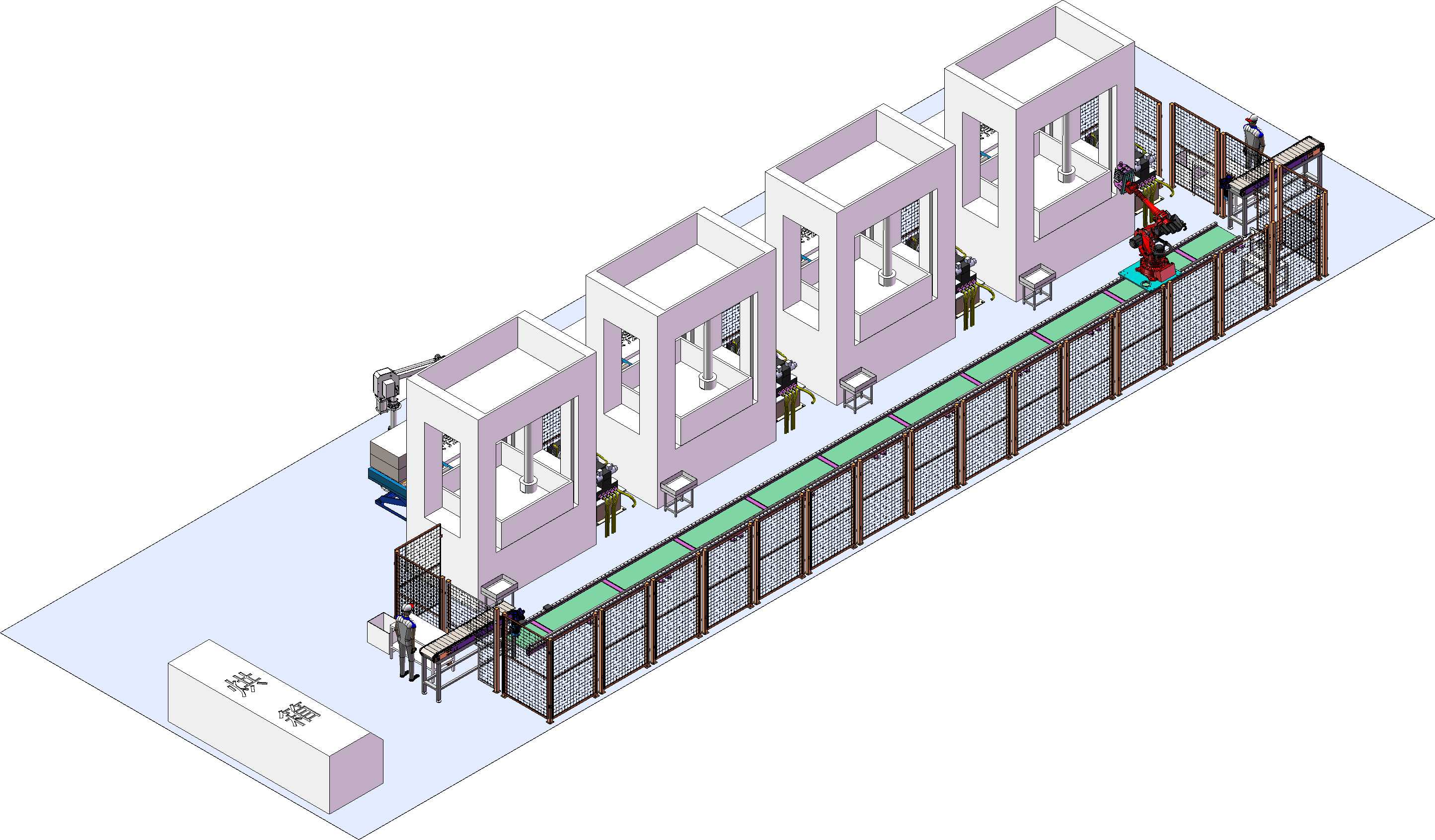

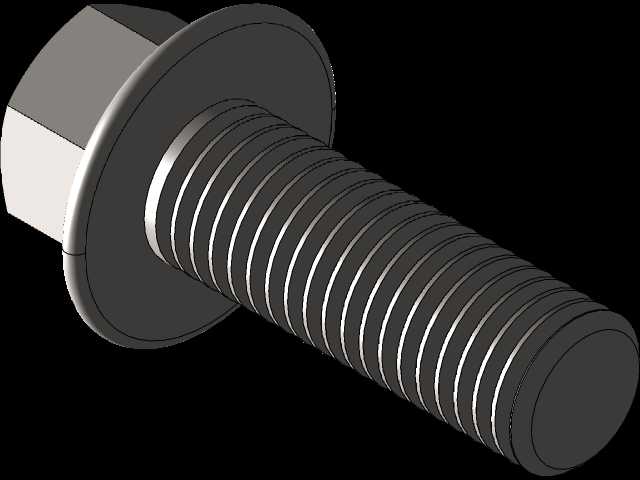

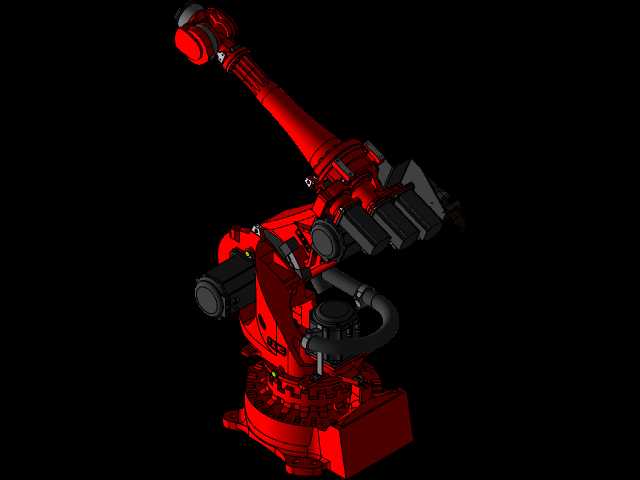

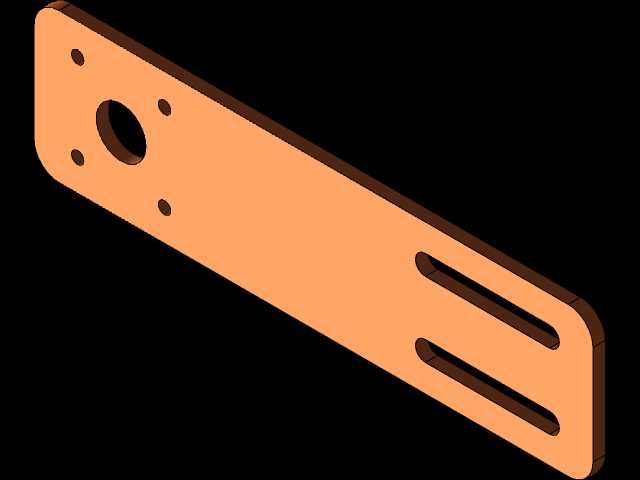

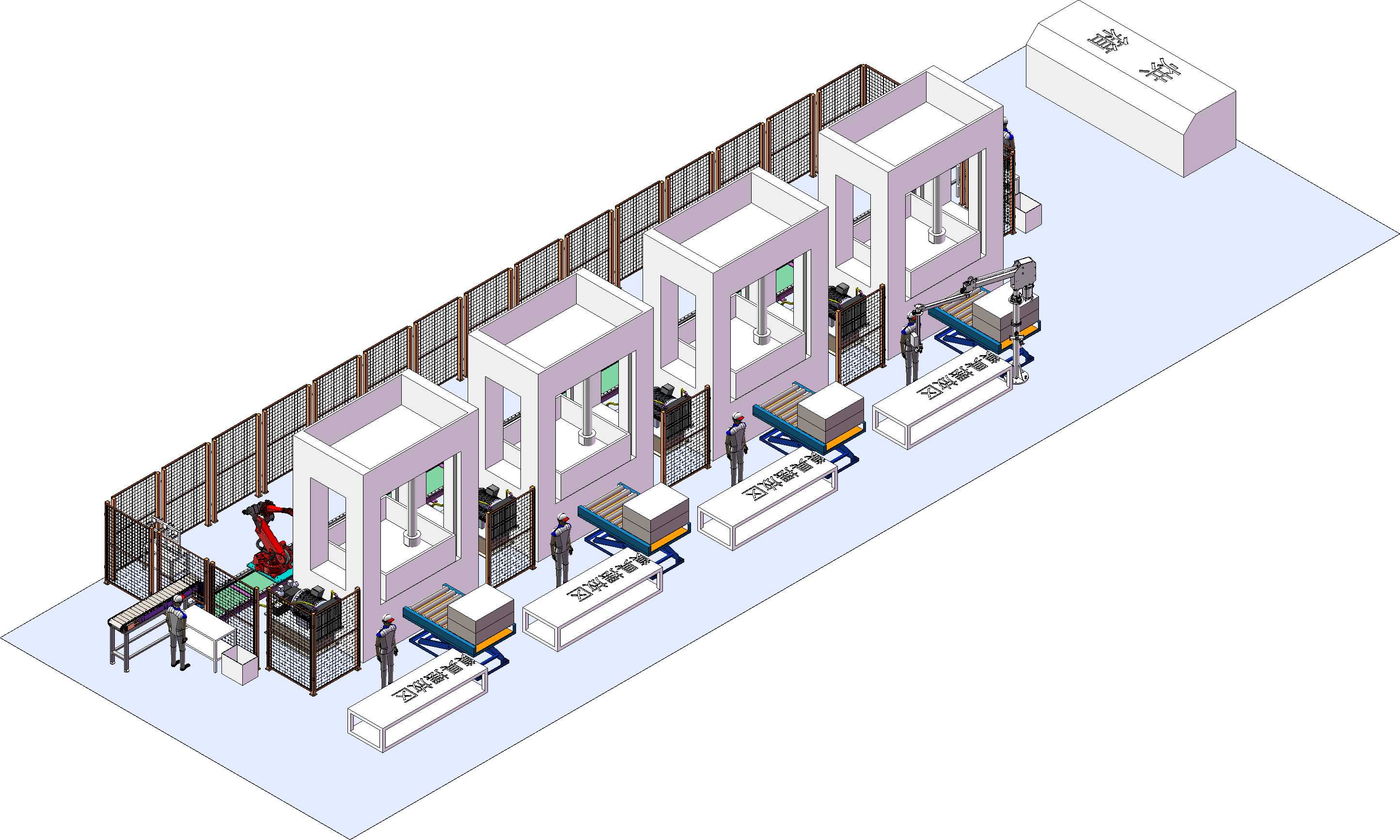

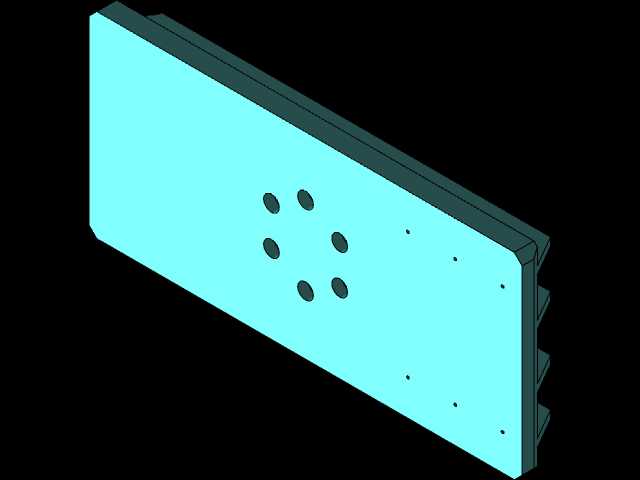

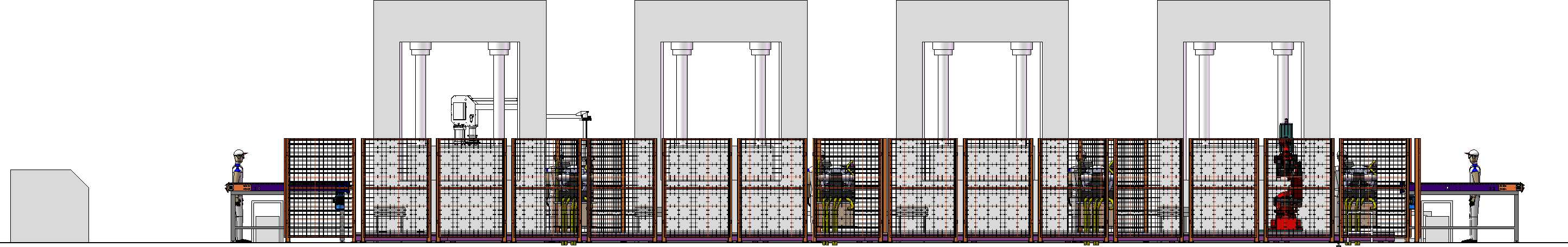

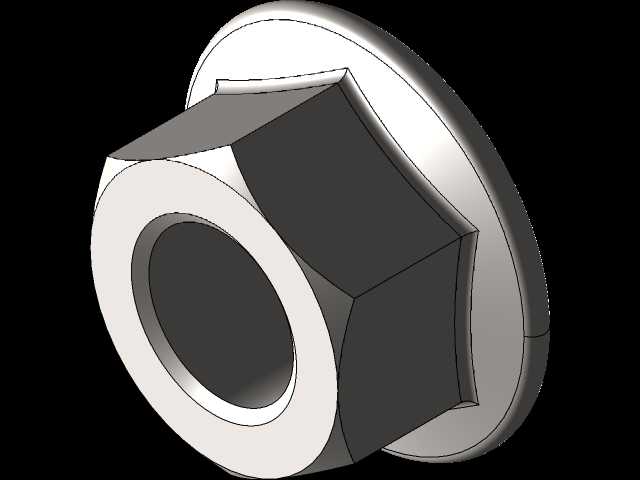

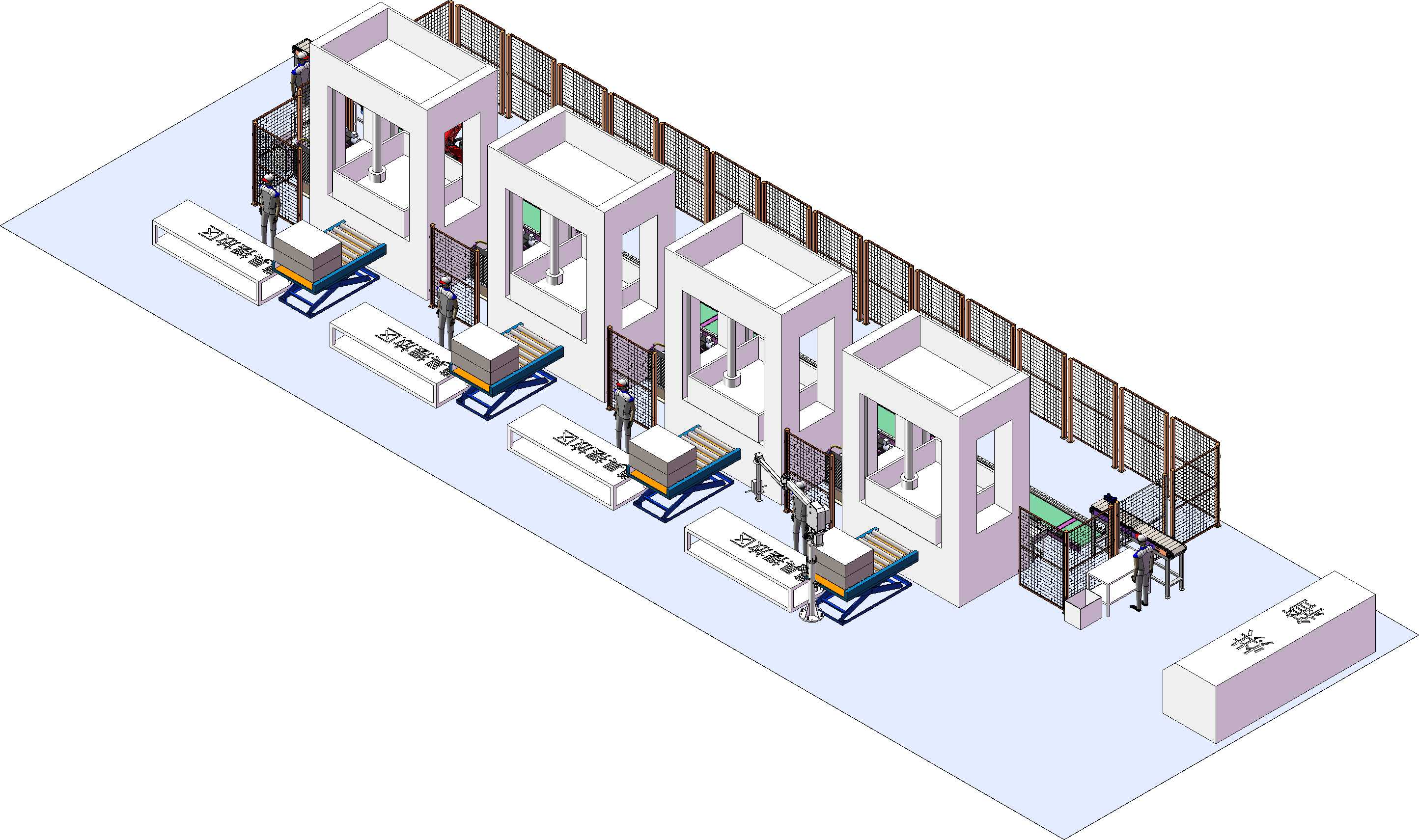

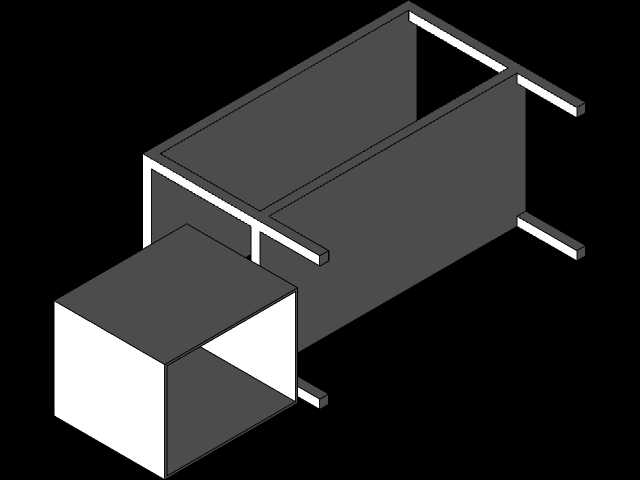

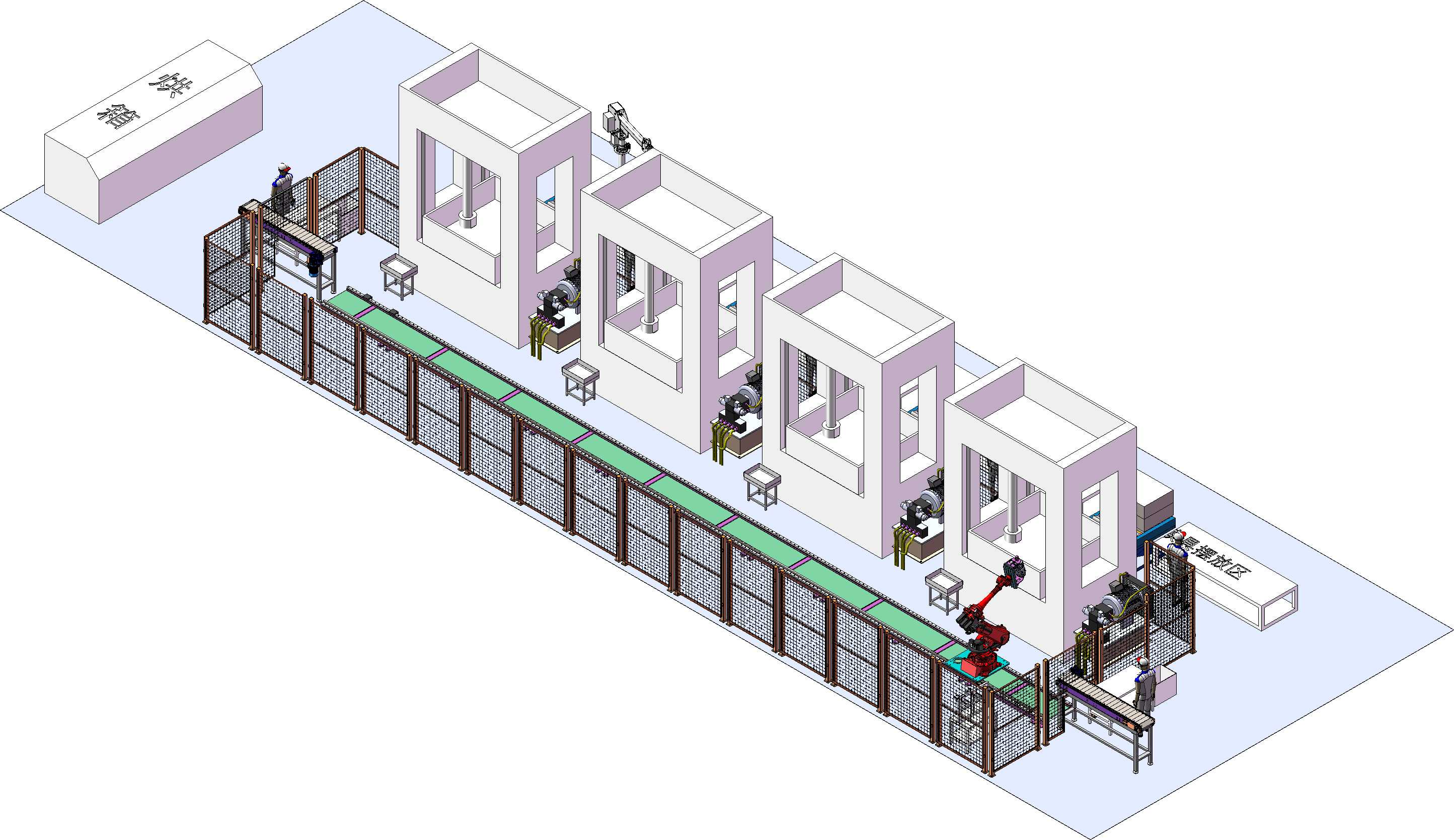

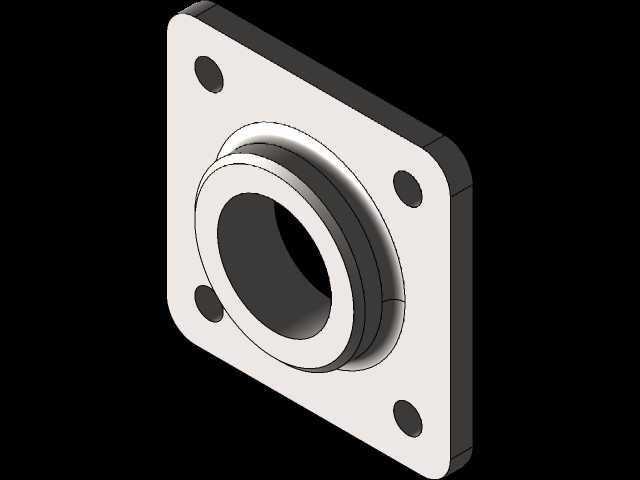

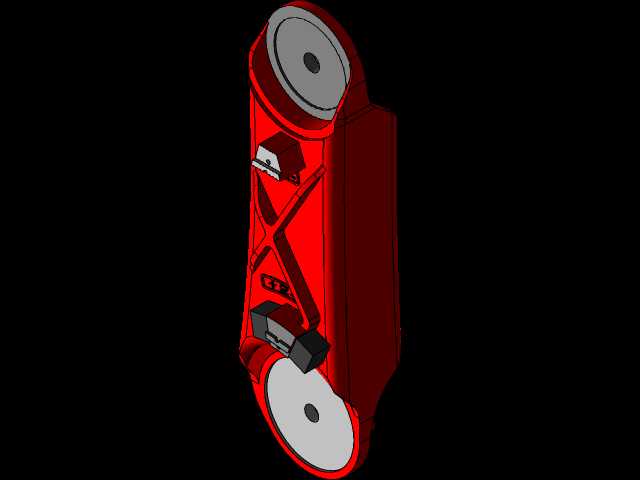

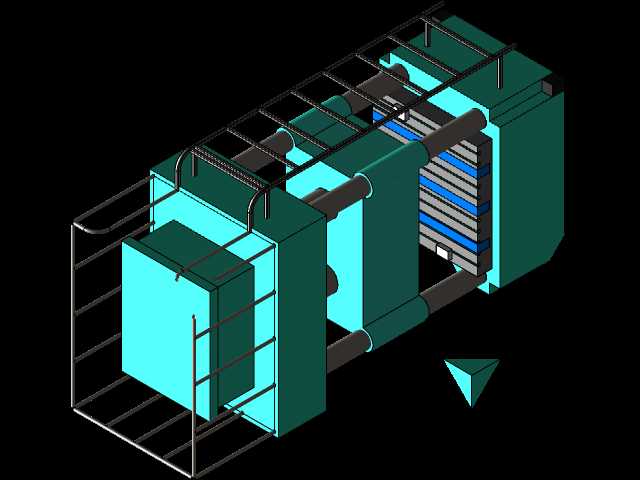

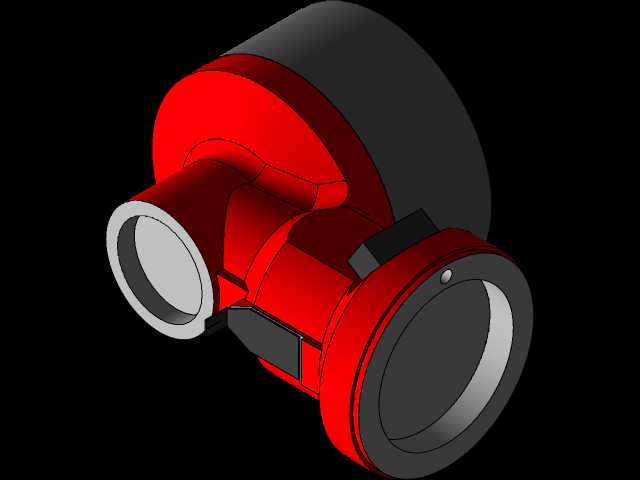

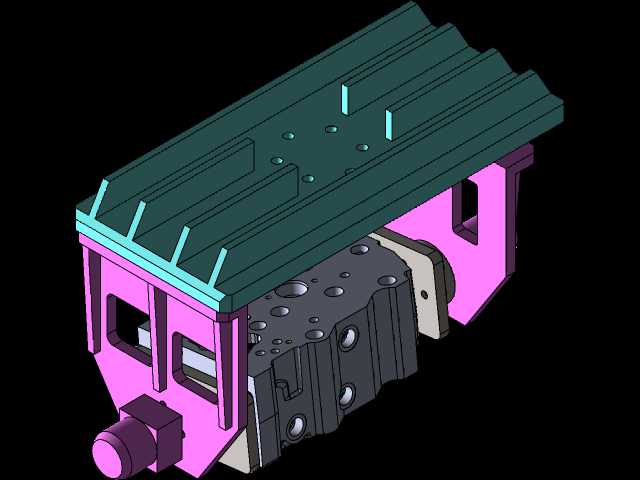

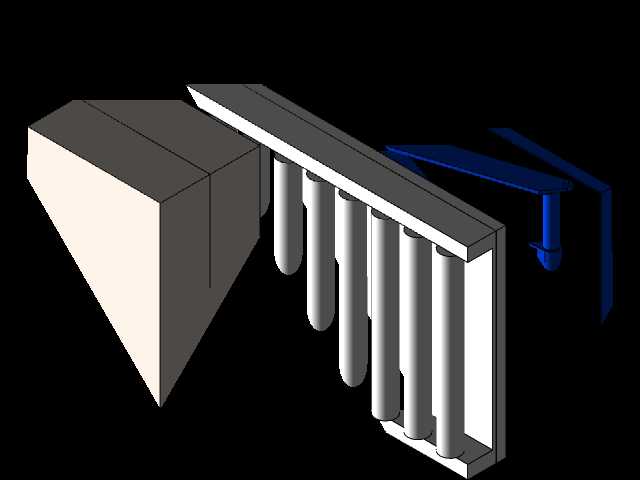

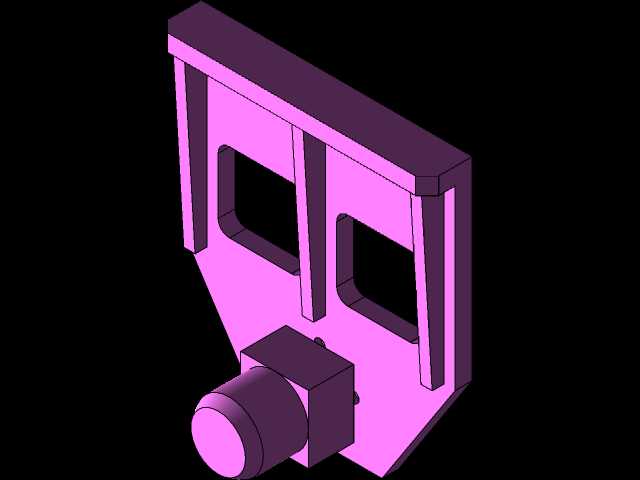

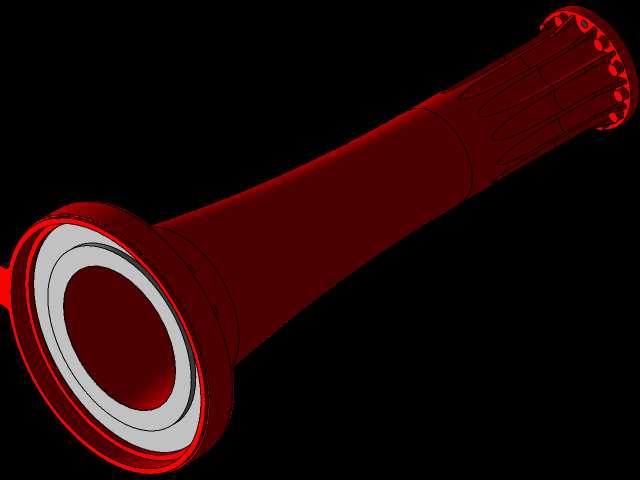

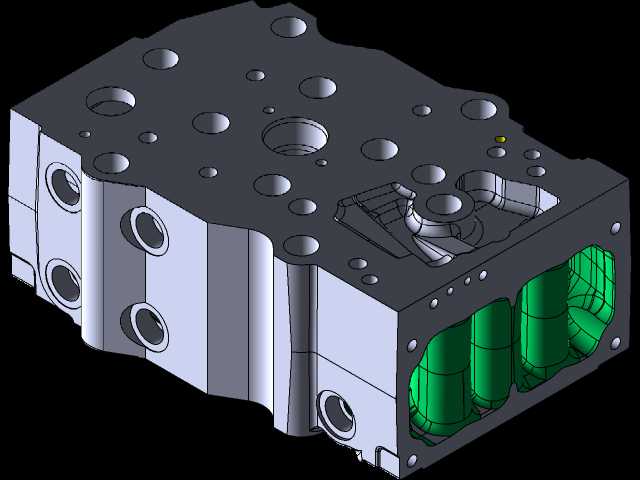

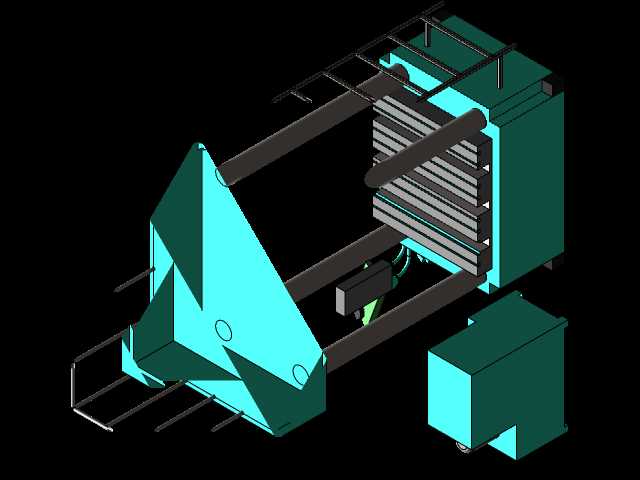

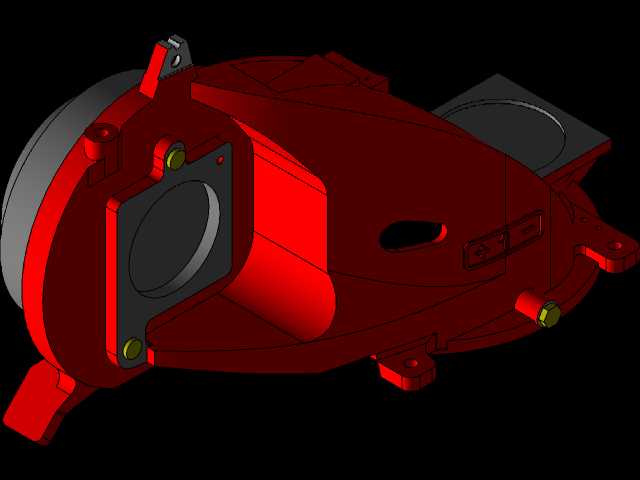

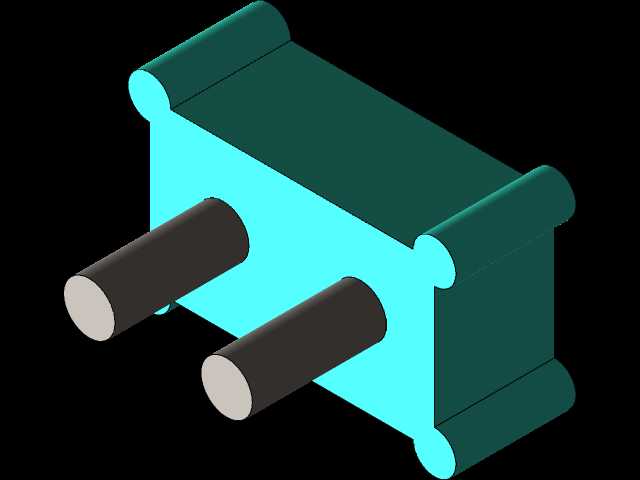

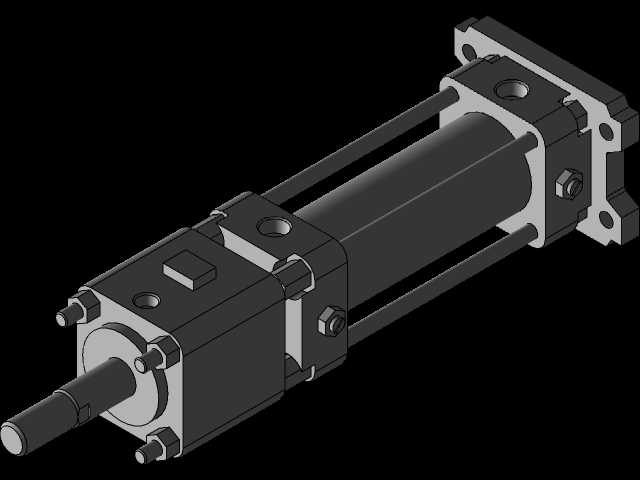

　　这套布局方案针对200t液压机集群的冲压生产场景搭建，适配家电钣金、汽车结构件等中小批量冲压件的连续生产需求，解决传统人工上下料效率低、安全风险高、工序间转运等待时间长的痛点，整体布局沿车间纵向通道排布，四台液压机呈一字型沿产线一侧布置，设备间距预留1.8m的模具更换与维护操作空间，产线总长度控制在24m以内，宽度方向占用8m的车间跨度，适配常规12m柱距的标准工业厂房安装需求，无需对厂房基础做额外改造。产线核心上下料单元采用7轴工业机器人完成物料与模具的装载作业，机器人安装基座设置在液压机正面的共用通道侧，单台机器人覆盖相邻两台液压机的上料工位，作业半径覆盖液压机工作台面、原料暂存台、中转定位台三个核心区域，

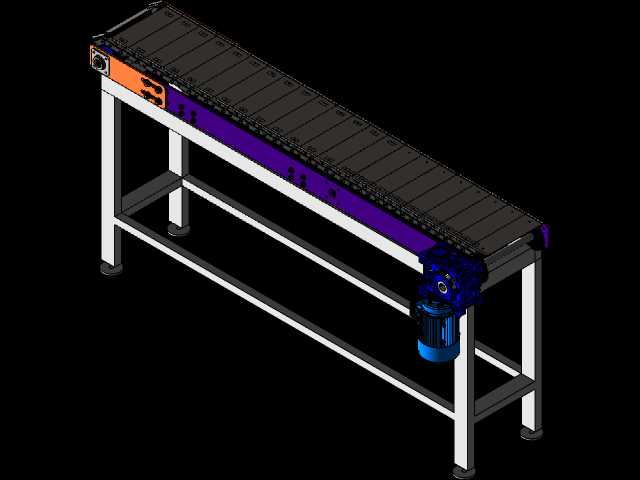

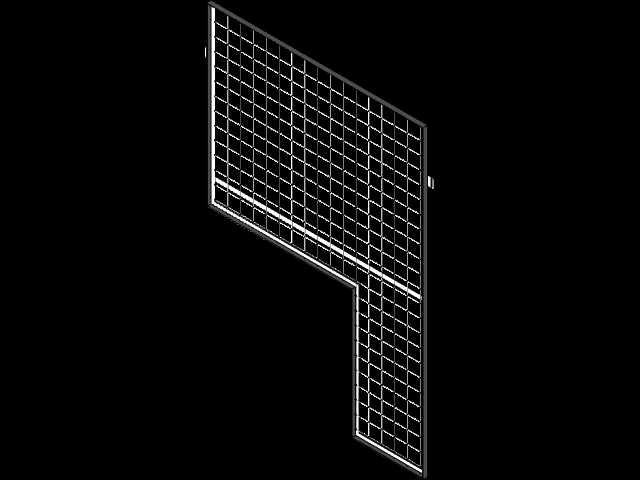

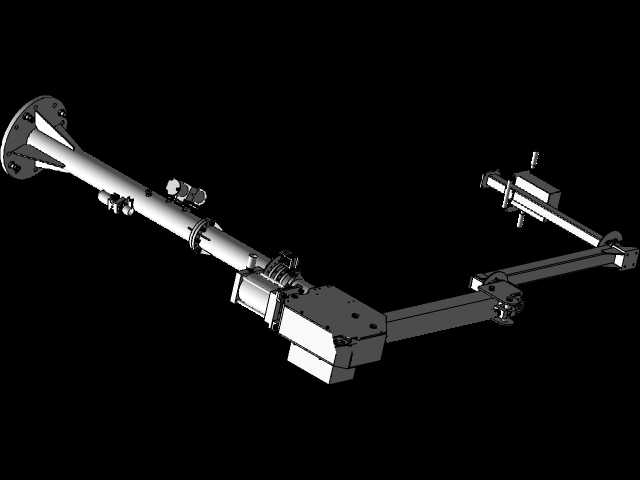

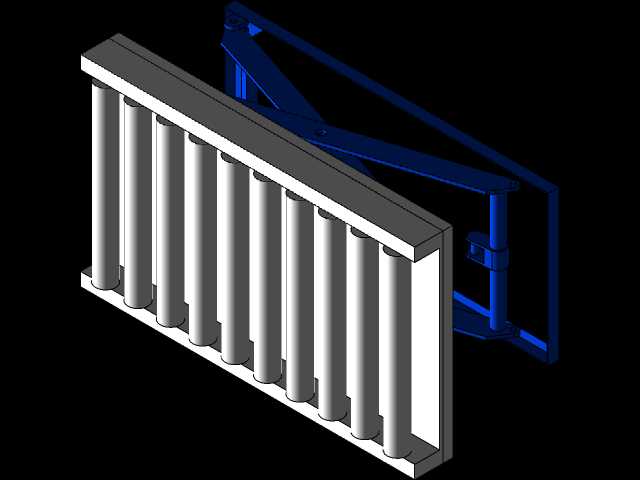

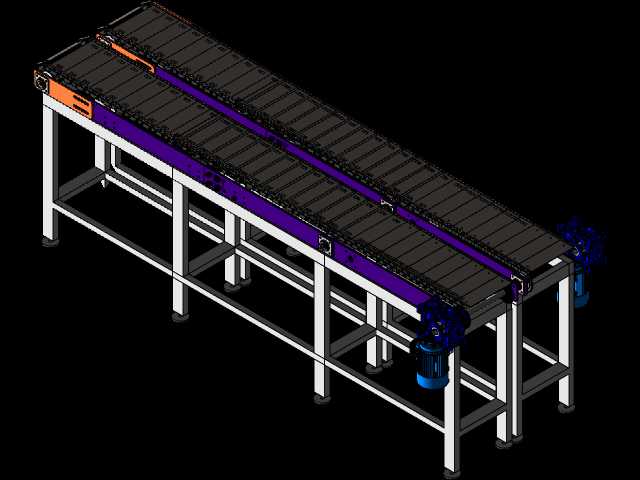

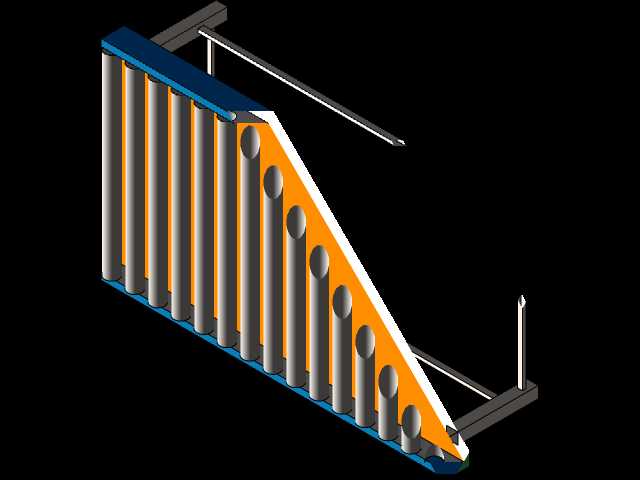

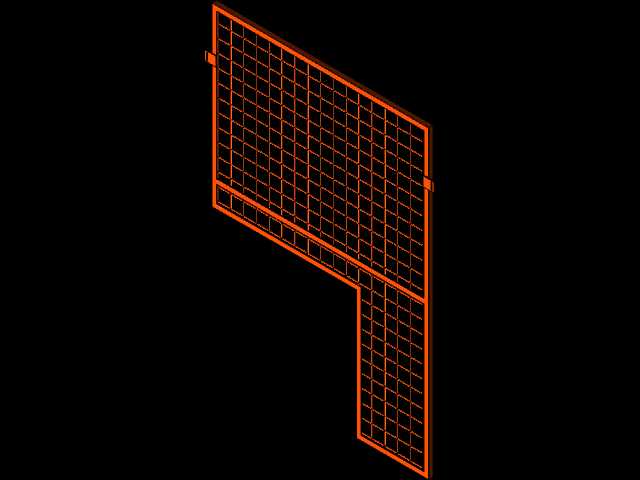

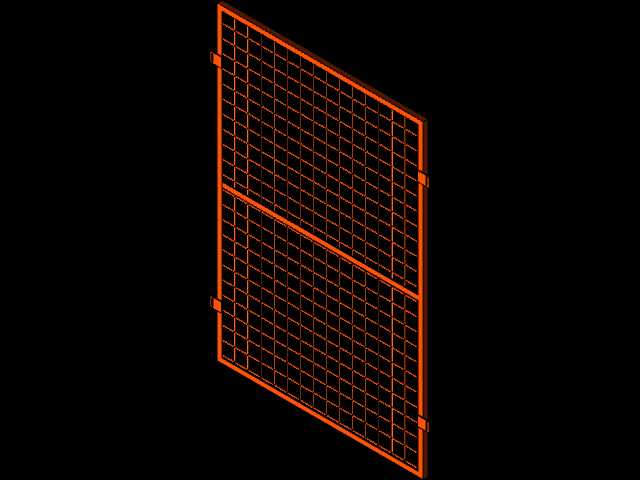

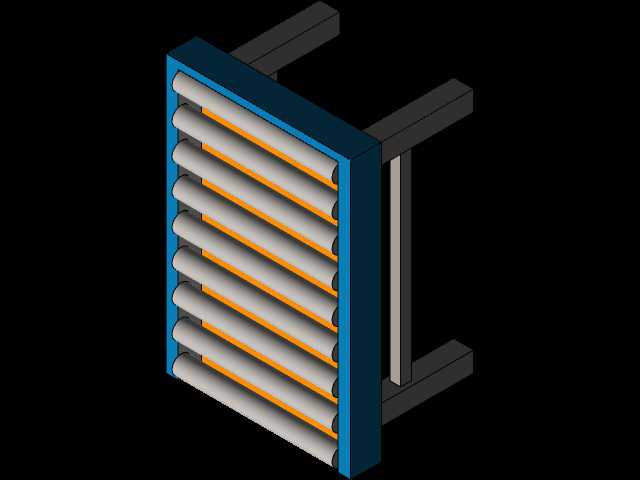

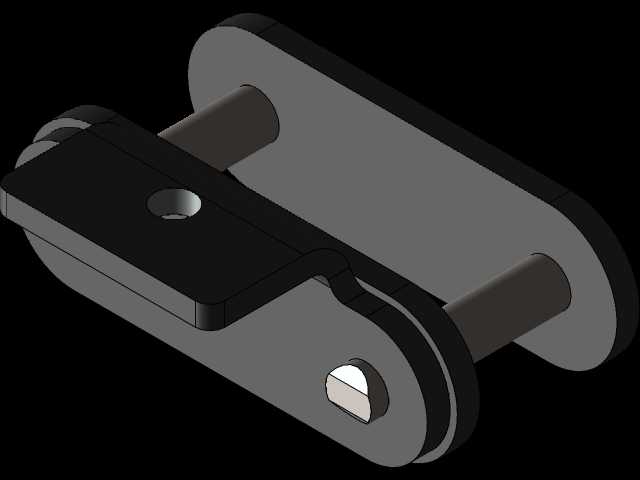

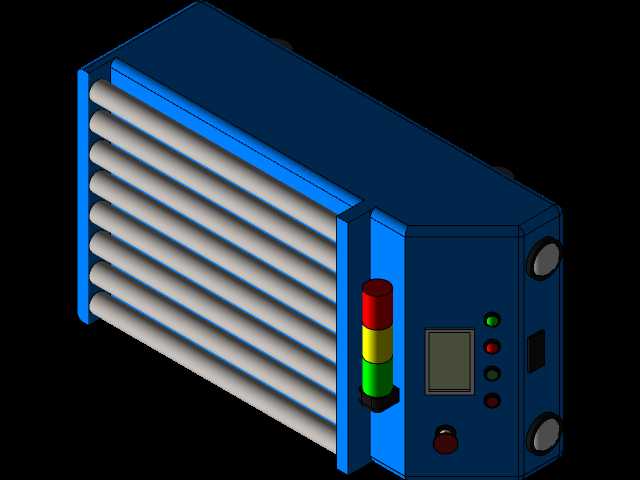

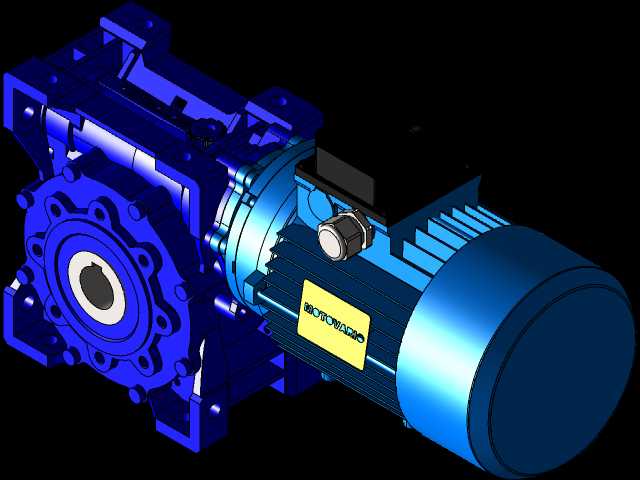

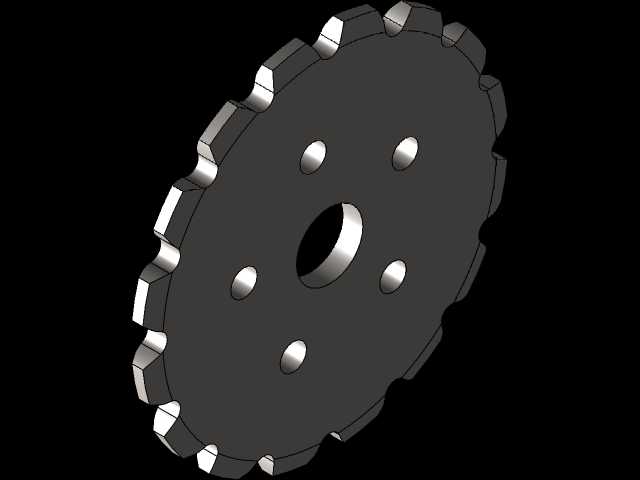

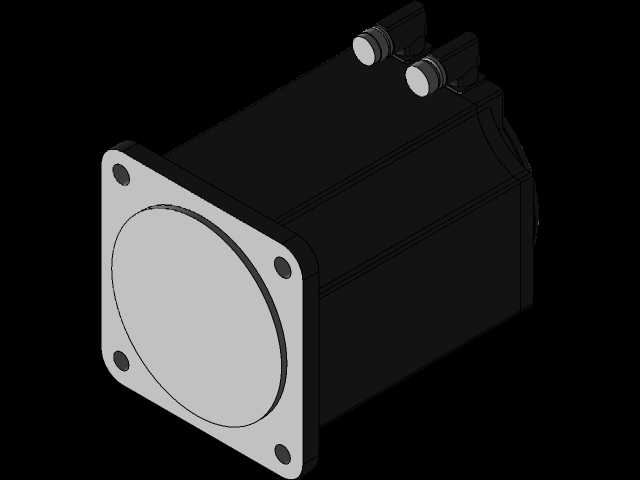

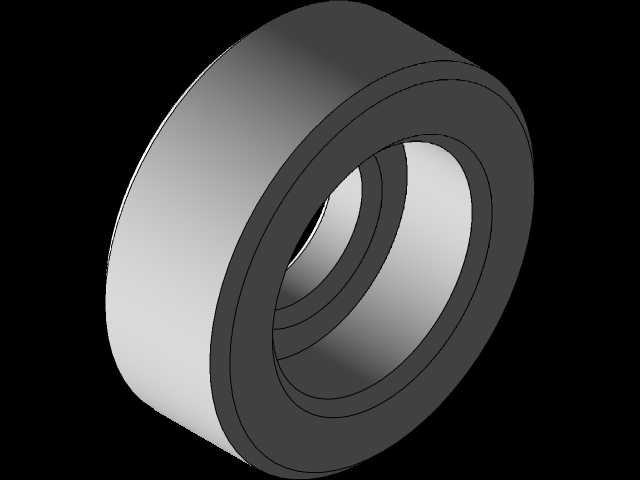

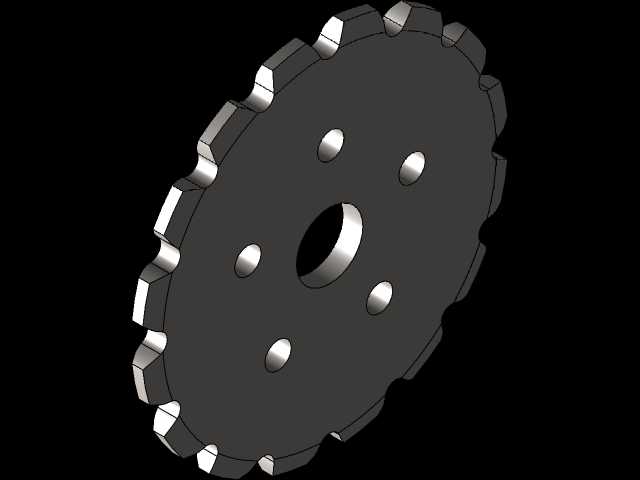

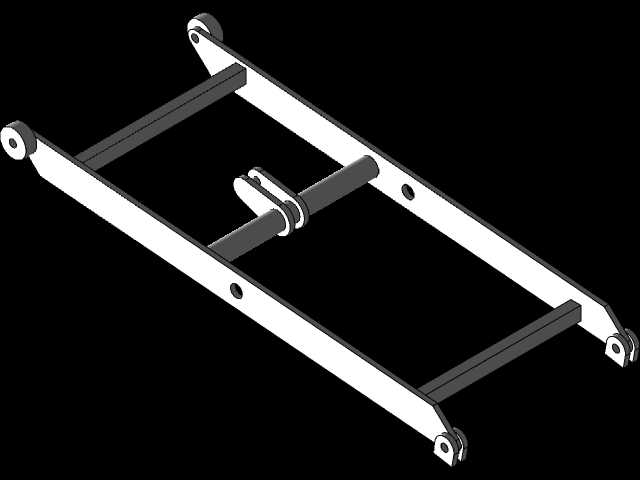

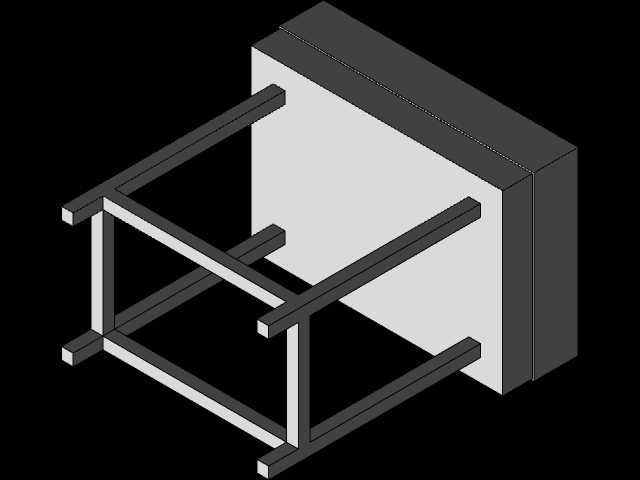

　　重复定位精度满足冲压件±0.2mm的上料定位要求，避免人工上料的定位偏差导致的模具损伤与废品率问题。产线的物料转运单元沿液压机集群正面布置带防护网的皮带输送线，输送线高度设置为850mm，匹配人工操作的舒适作业高度，输送线与每台液压机的下料口对接位置设置无动力过渡辊道，冲压完成的工件可直接从液压机工作台滑至输送线，无需人工抬举转运；产线末端设置手动助力臂卸料工位，针对重量超过15kg的大型冲压件，助力臂覆盖范围覆盖输送线末端与成品料箱区域，降低重件搬运的劳动强度，小型工件则可直接由作业人员从输送线取件码放。安全防护体系沿整个产线外侧设置2m高的网格安全围栏，围栏在每台液压机的维护侧设置带安全联锁的检修门，

　　门体打开时对应区域的机器人与输送线自动触发停机信号，避免人员误入作业区域引发安全事故；液压机操作侧设置双手操作按钮与安全光栅，滑块下行过程中一旦有物体进入光栅防护区域，设备立即触发急停，符合冲压车间的安全规范要求。原料与成品暂存区域设置在产线的起始端与末端，原料暂存台采用可堆叠的栈板定位结构，单栈板可容纳500片冲压原料，匹配2小时的连续生产节拍，减少频繁补料的停机时间；成品区域预留3个标准料箱的放置空间，料箱满箱后可直接由叉车转运至仓储区域，产线旁预留1.2m宽的人行通道，连通车间主通道与各设备维护点，日常巡检与设备维护无需跨越输送线或进入机器人作业区。布局设计阶段充分考虑了设备的安装边界条件，

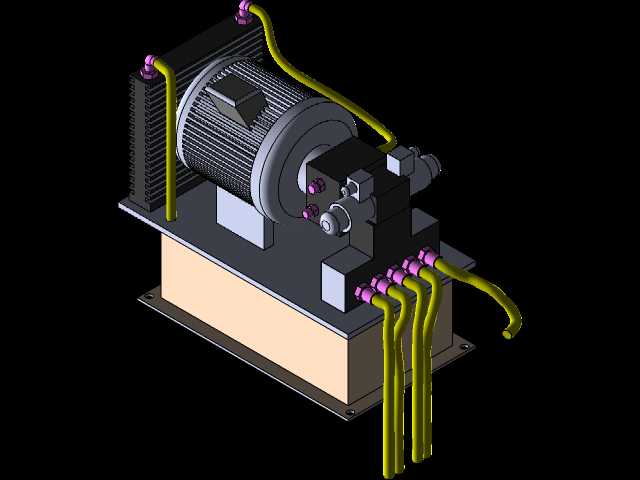

　　液压机的地基承重要求按照200t设备的动载荷系数1.5计算，机器人基座采用二次灌浆结构固定，避免长期运行的震动导致定位精度偏移；输送线的支架采用可调脚杯结构，可根据现场地面平整度调整高度差，保证输送面的水平度误差控制在2mm/m以内；所有管线采用地面桥架与顶部穿线结合的布置方式，液压管路沿设备侧的地沟铺设，电气线缆沿顶部桥架布置，避免管线交叉干扰，同时预留20%的管线扩展空间，方便后续增加检测工位或辅助设备时的线路改造。产线的节拍匹配按照单台液压机单次冲压循环12s设计，机器人上下料动作与液压机滑块动作采用时序联锁，滑块上行到安全位置后机器人才进入工作台取放料，将单工序的上下料辅助时间压缩到3s以内，整线的生产效率相比传统人工作业提升60%以上，同时单班作业人员可从传统配置的8人减少到2人，仅需完成补料、成品码放与异常处置作业，大幅降低冲压生产的人工成本与安全管理风险。
