贝维代尔多媒体景观建筑结构

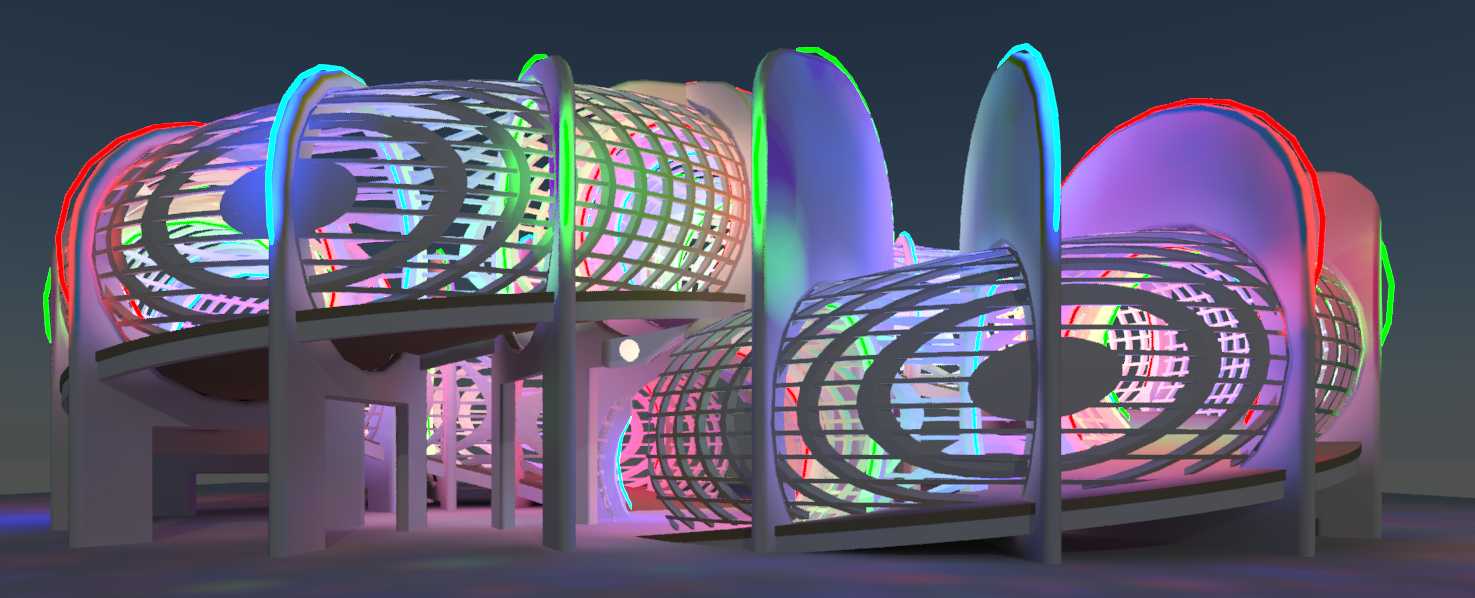

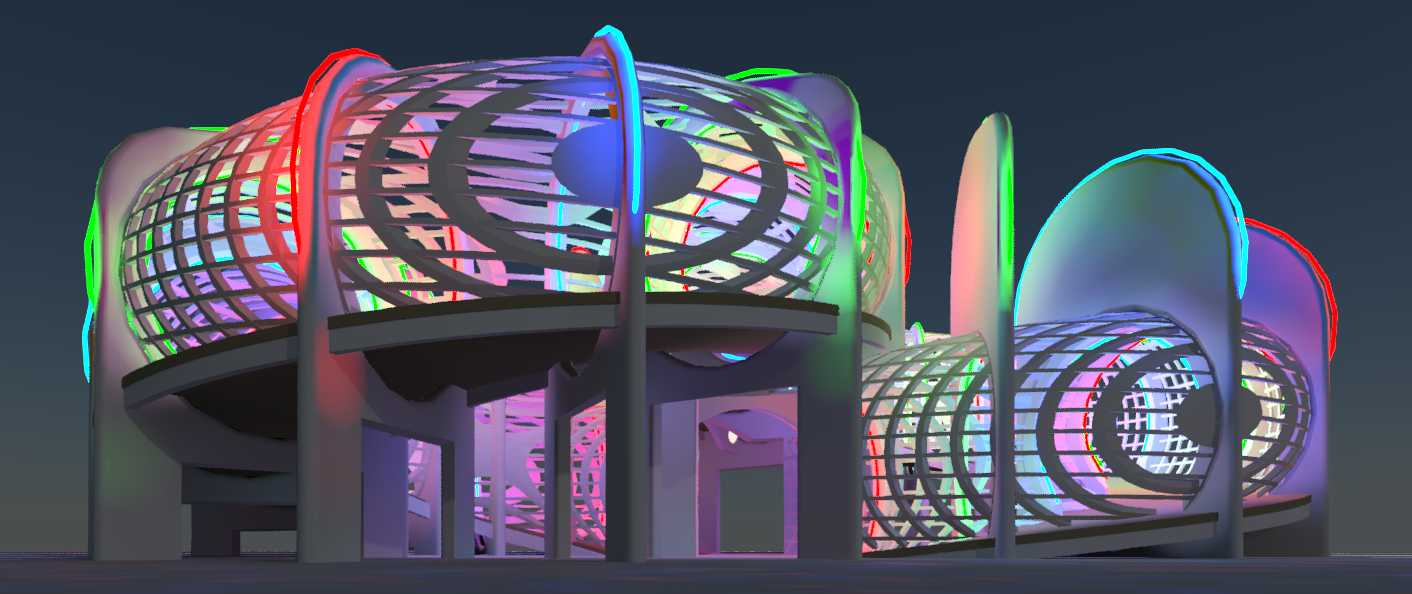

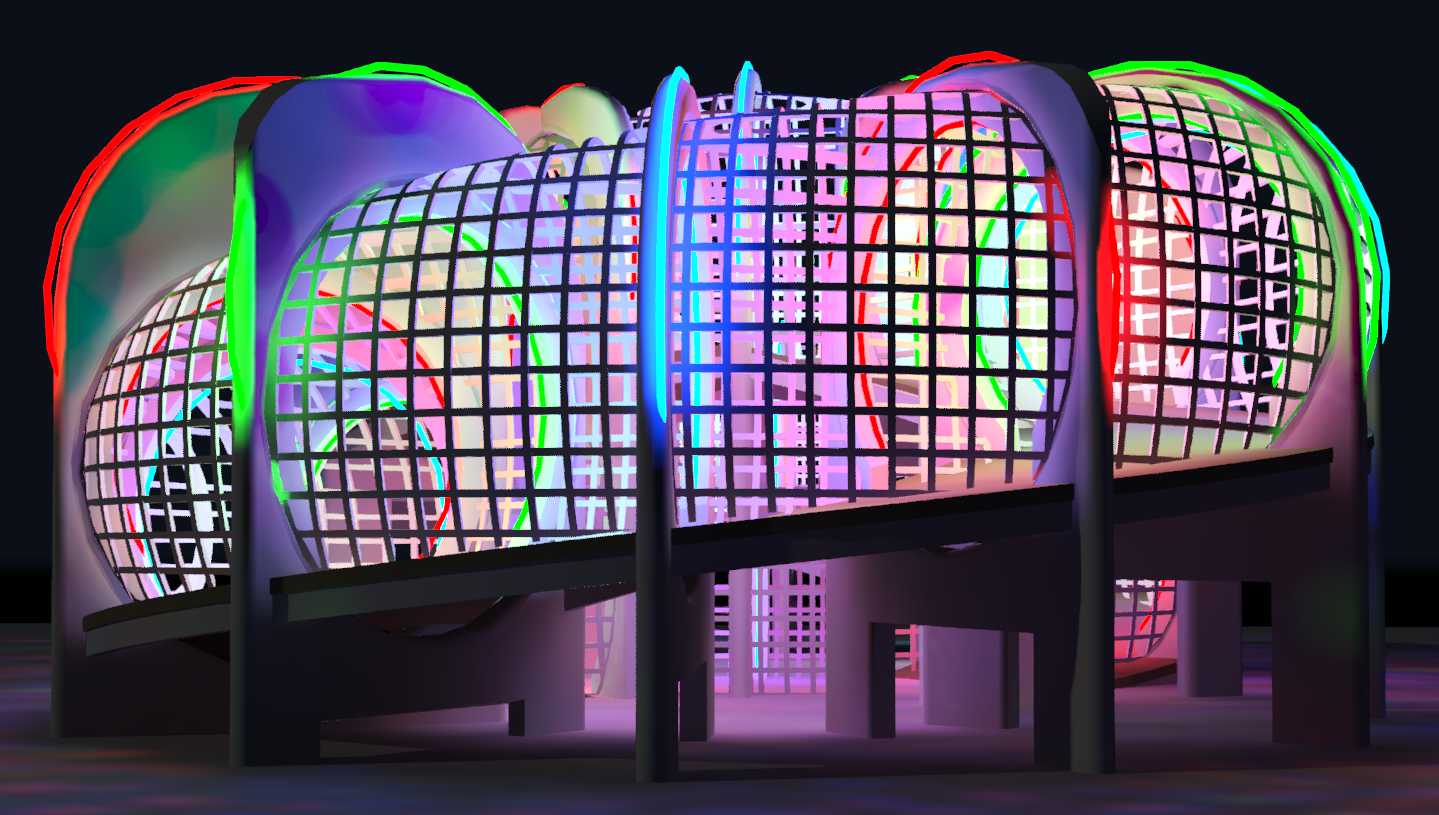

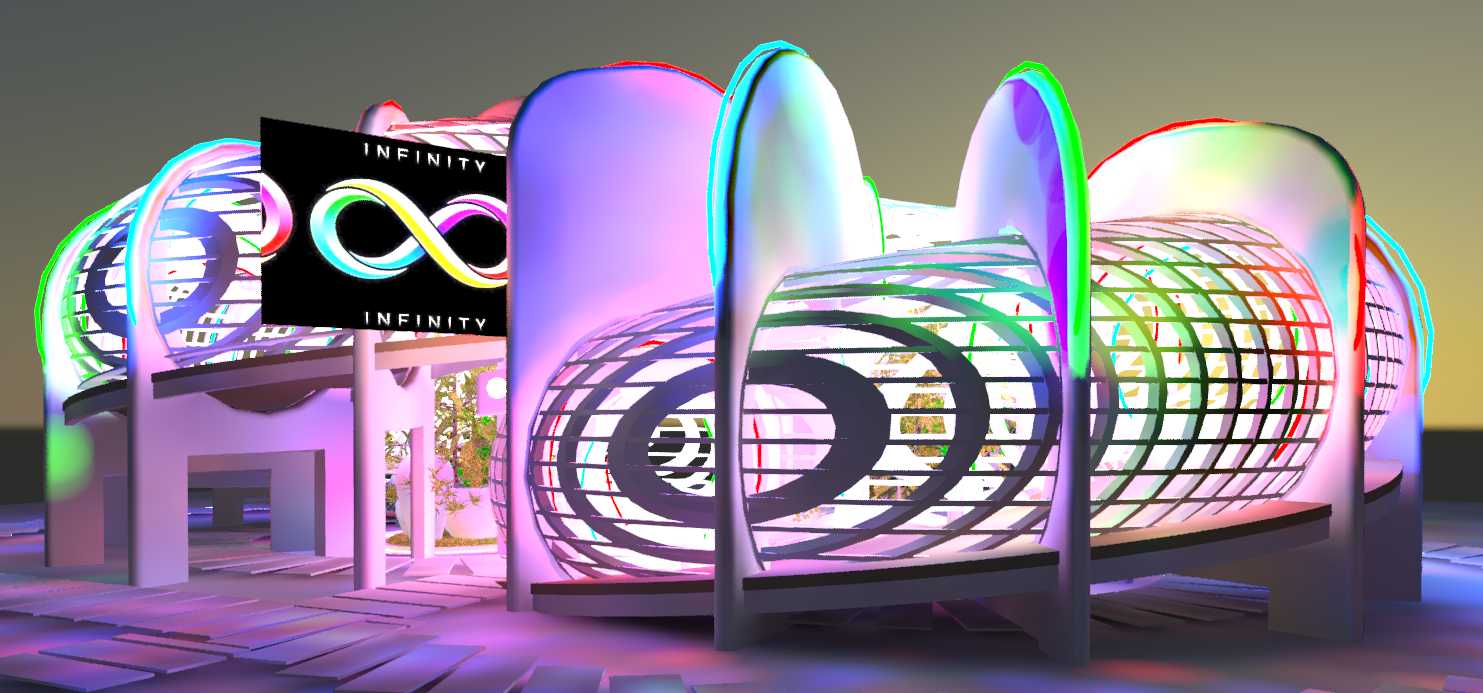

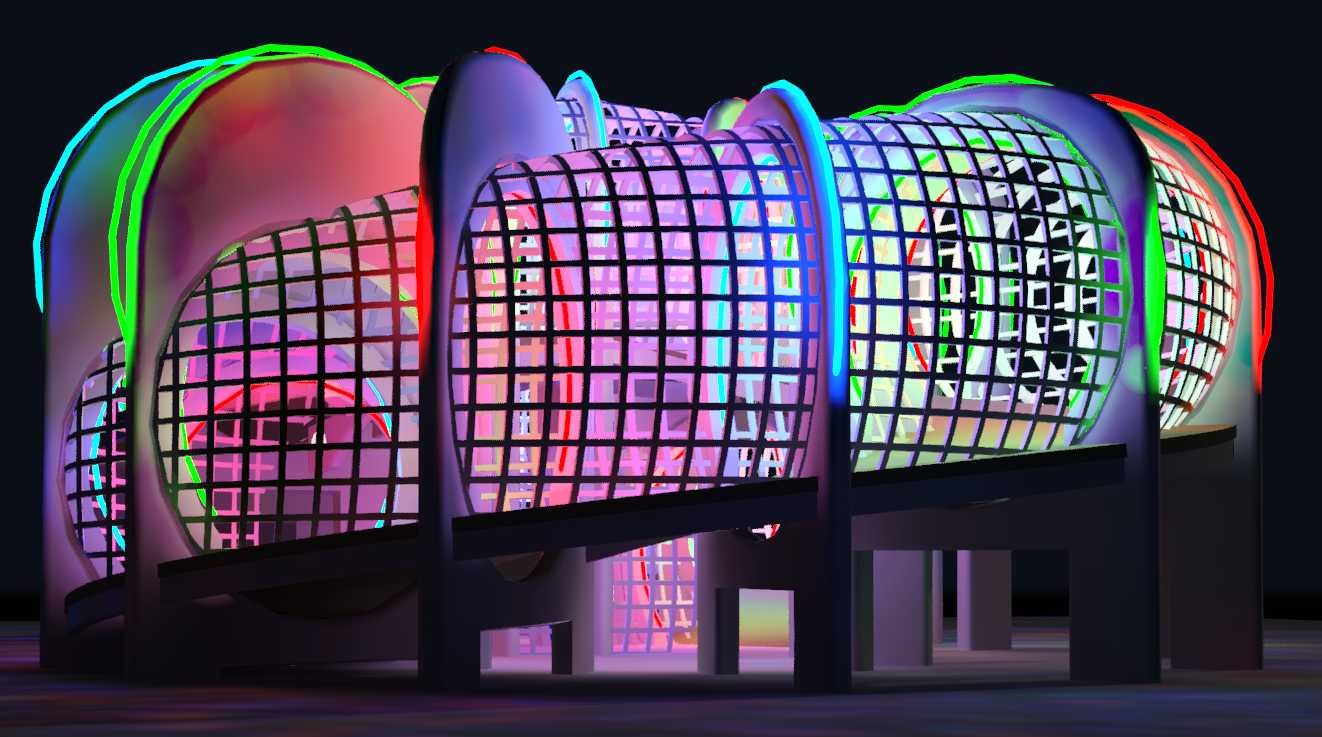

　　该作品呈现的是一组面向城市公共空间的异形多媒体景观构筑物，整体由多段连续拱壳、竖向肋板、底部支撑柱廊以及外围镂空网格表皮共同组成，可作为广场展陈、夜间灯光秀、文化活动背景装置使用。结构主体采用混凝土受力骨架，外部包覆层叠胶合板材形成的弧形围护面，曲面之间通过错位穿插形成多个半开放腔体，既可供行人从底部柱廊穿行，也可在壳体围合区域布置投影、音响与互动媒体设备。

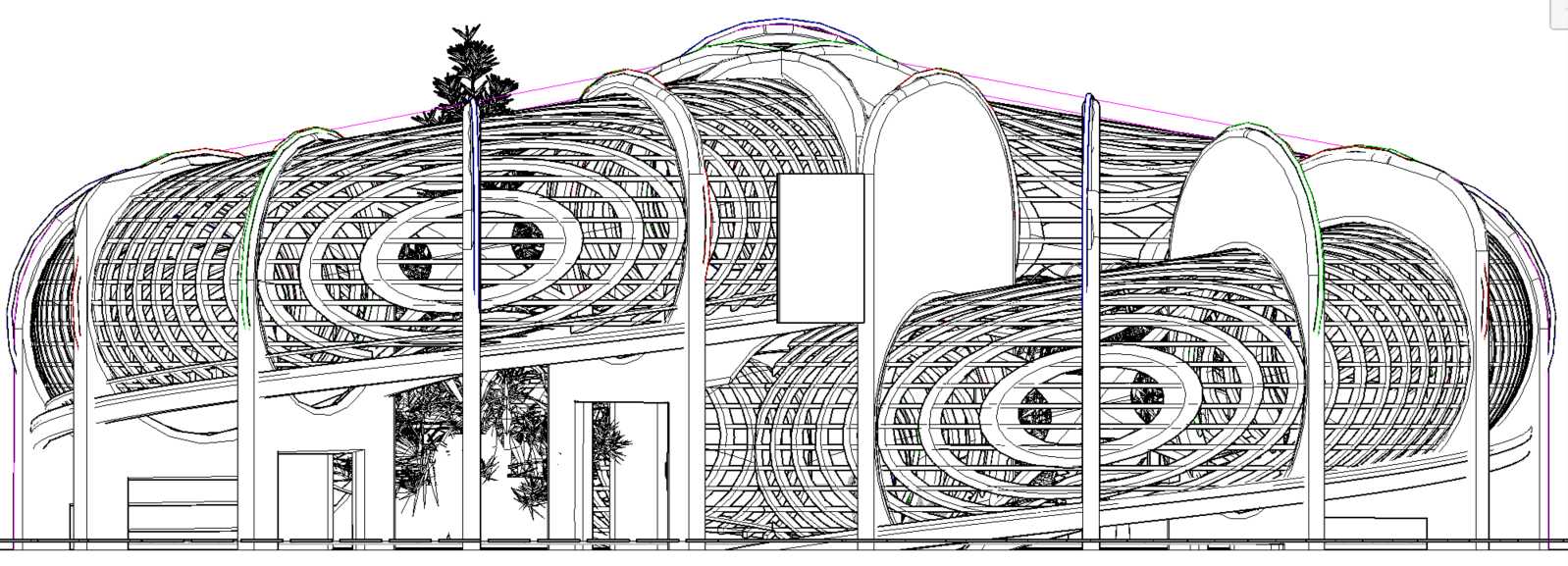

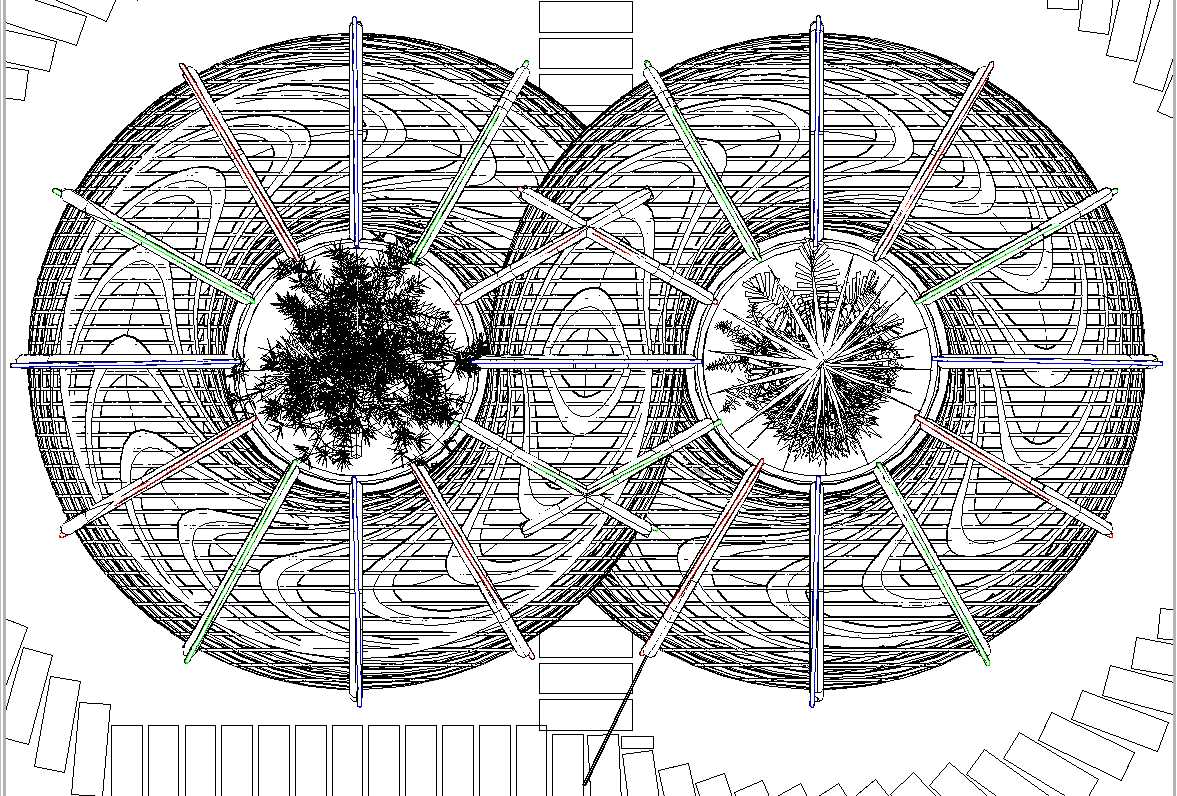

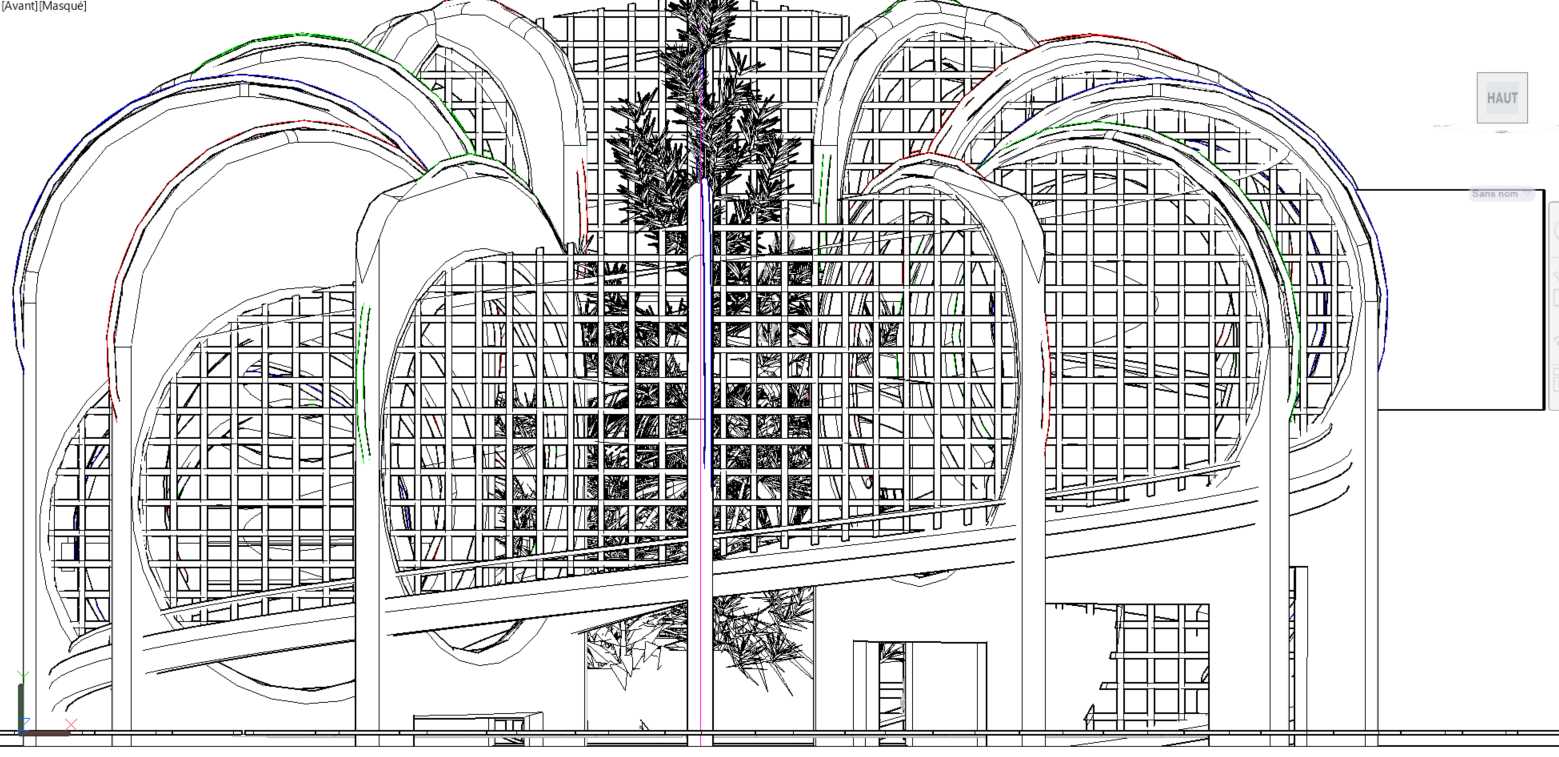

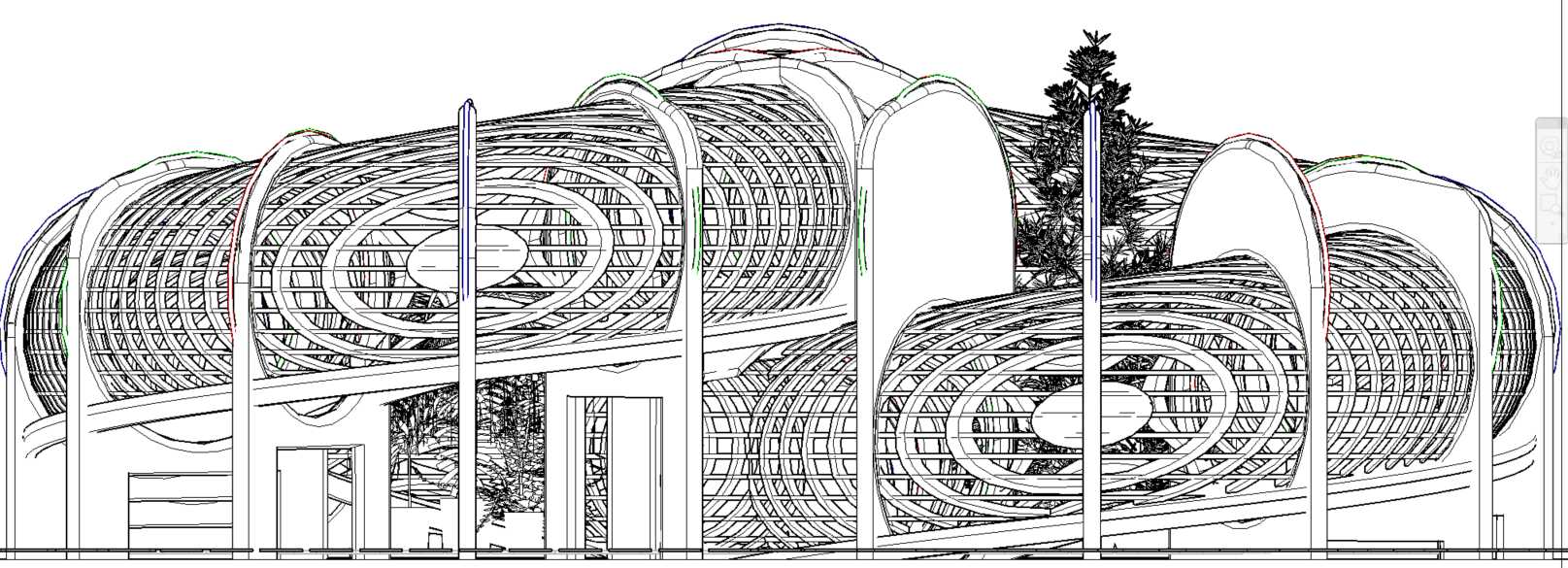

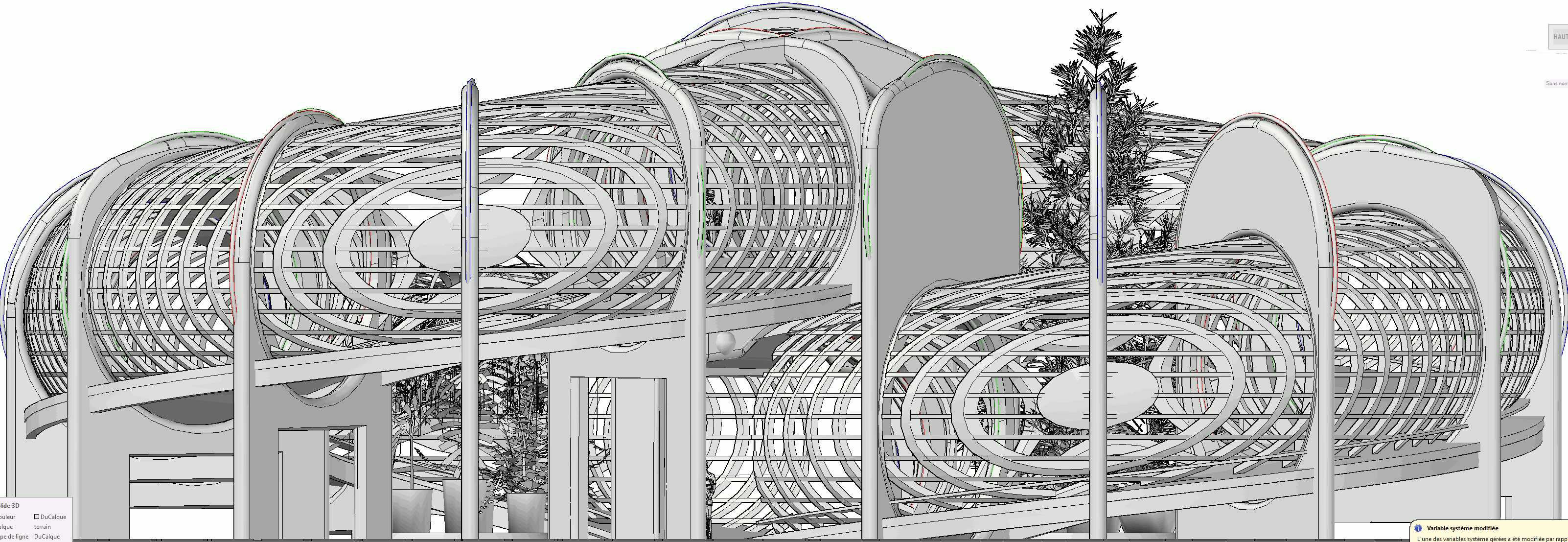

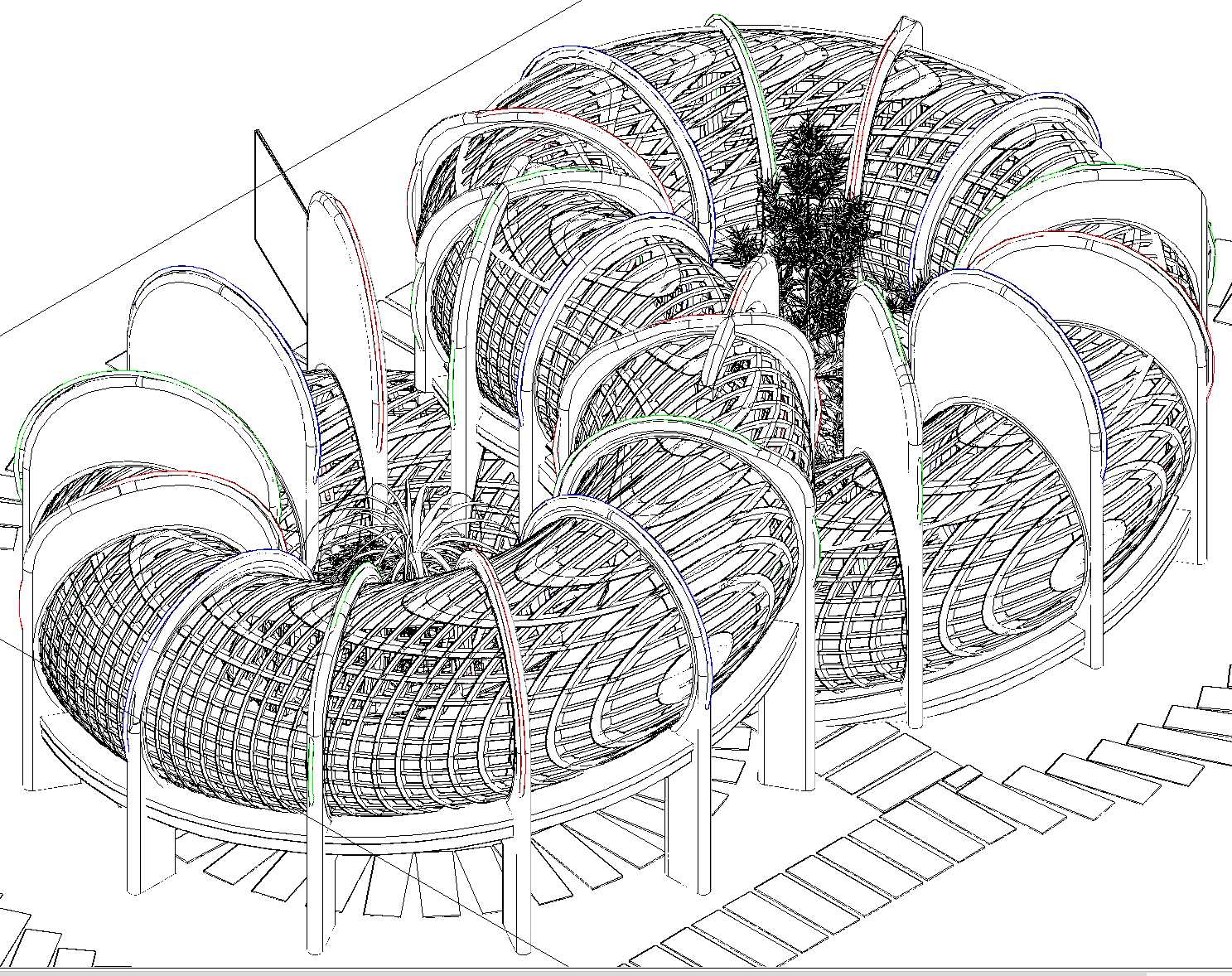

　　从建模逻辑看，作品先以空间曲线确定各拱壳的走向与高度变化，再沿曲线放样生成连续变曲率曲面；外围网格并非简单贴图，而是由环向肋与纵向肋交织构成，肋条随壳体曲率同步弯曲，在洞口位置形成同心圆式收边，保证视觉焦点与结构传力路径一致。竖向高板穿插在拱壳之间，既承担侧向稳定作用，也把大体量建筑分割成若干尺度适宜的视觉段落。底部柱廊和平台形成明确的安装边界，柱脚需要落在硬化基础上，基础顶面应预留埋件与调平间隙；拱壳落地段则需结合曲面轮廓设置条形基础，避免局部悬挑造成弯矩集中。

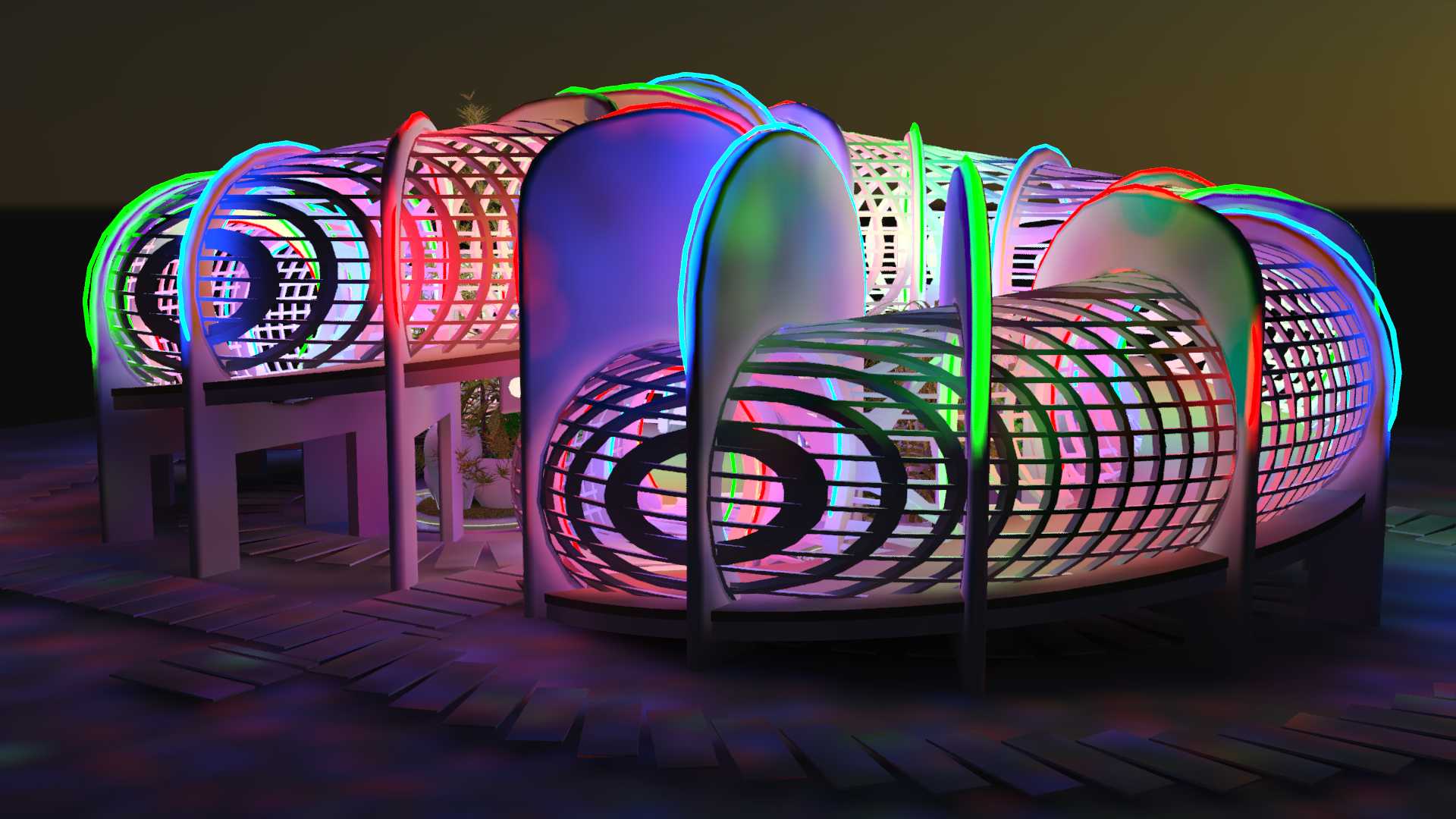

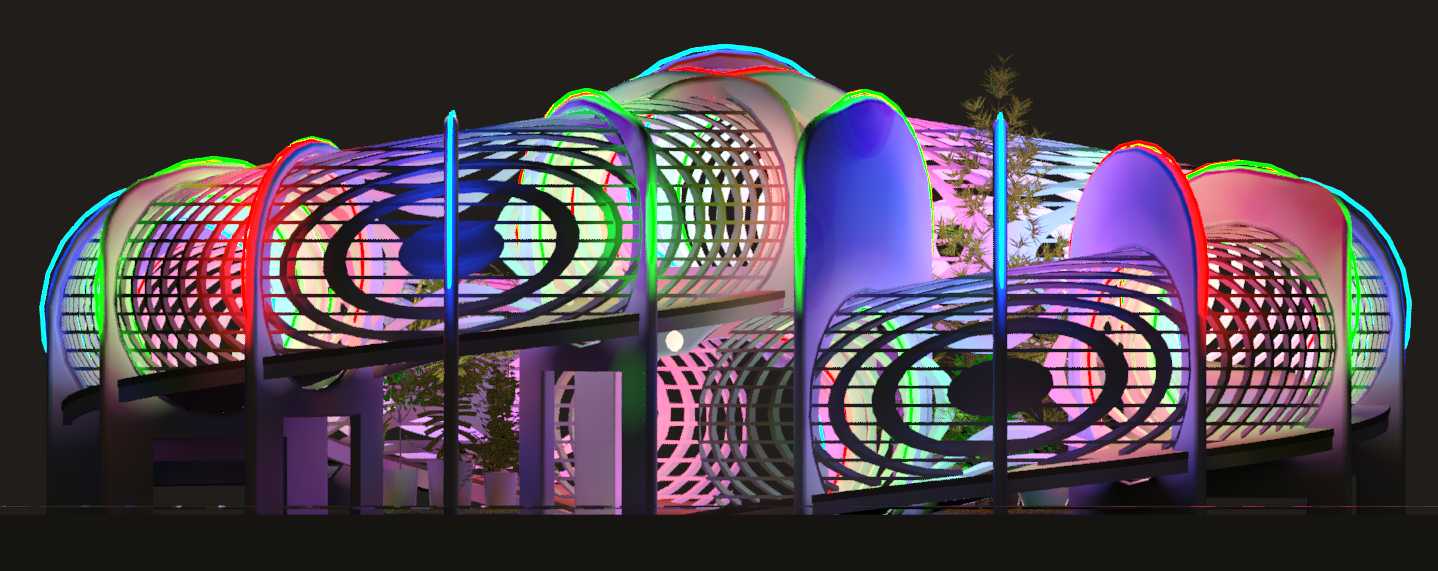

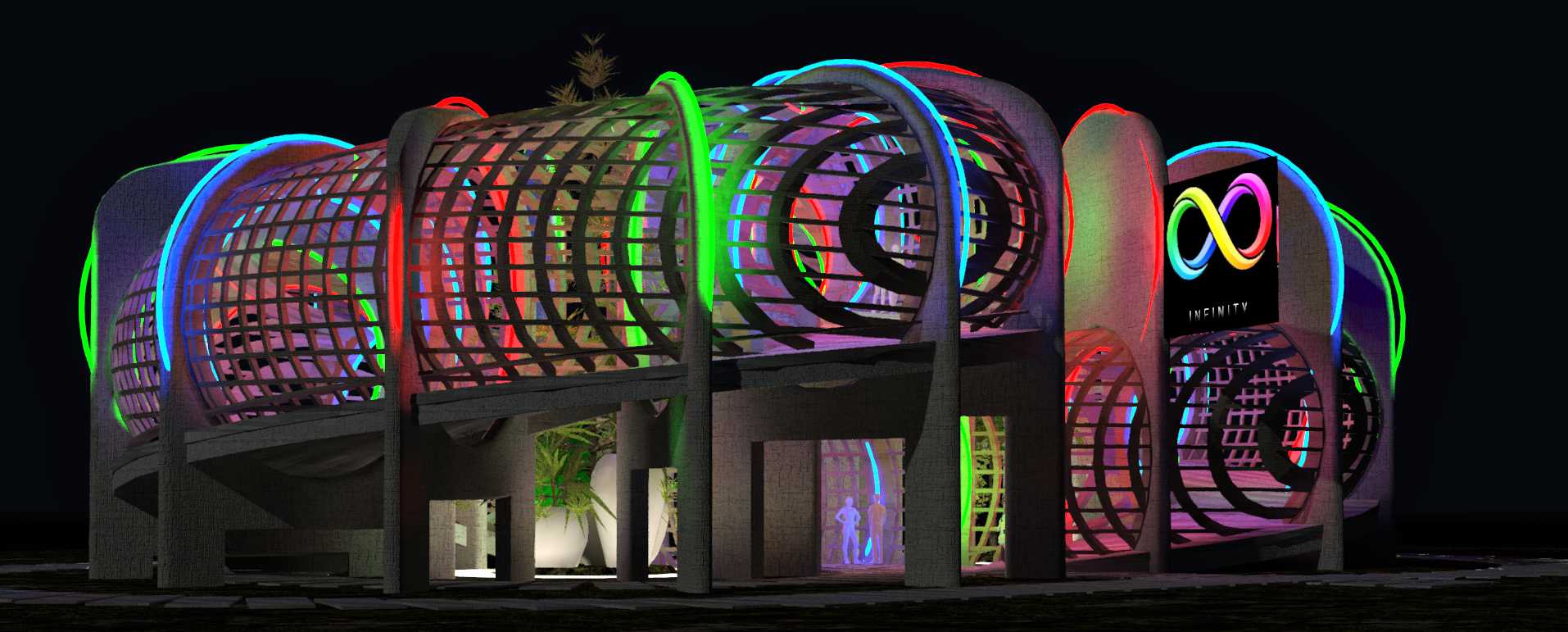

　　实际布置时，应先核对场地红线与构筑物外包轮廓。多段壳体沿横向连续展开，最高点集中在中部拱肋，两端高度逐步降低，形成起伏天际线；设备运输通道宜沿柱廊轴线预留，吊装时需按拱壳分段设置吊点，防止薄壁曲面在翻身过程中产生扭转变形。镂空表皮后方可敷设LED灯带与投影线缆，线缆沿肋条背面走线，并在竖向板内设置检修腔；灯光颜色沿拱边分层布置，能够突出轮廓，也便于后期维护时单独更换发光单元。

　　结构设计上，混凝土骨架主要承受自重、风荷载和人群活动带来的侧向作用，胶合包覆层更多承担造型与围护功能。网格肋在洞口周边加密，可把曲面荷载传递至主拱肋；主拱肋再通过柱廊传至基础。对于开孔率较高的区域，应关注肋条交接节点的连续性，避免在圆弧洞口边缘出现应力突变。竖向板与拱壳相交处需要设置可靠连接，若采用预制装配方案，交接面应预留定位销和后浇节点，保证现场拼装后整体刚度。

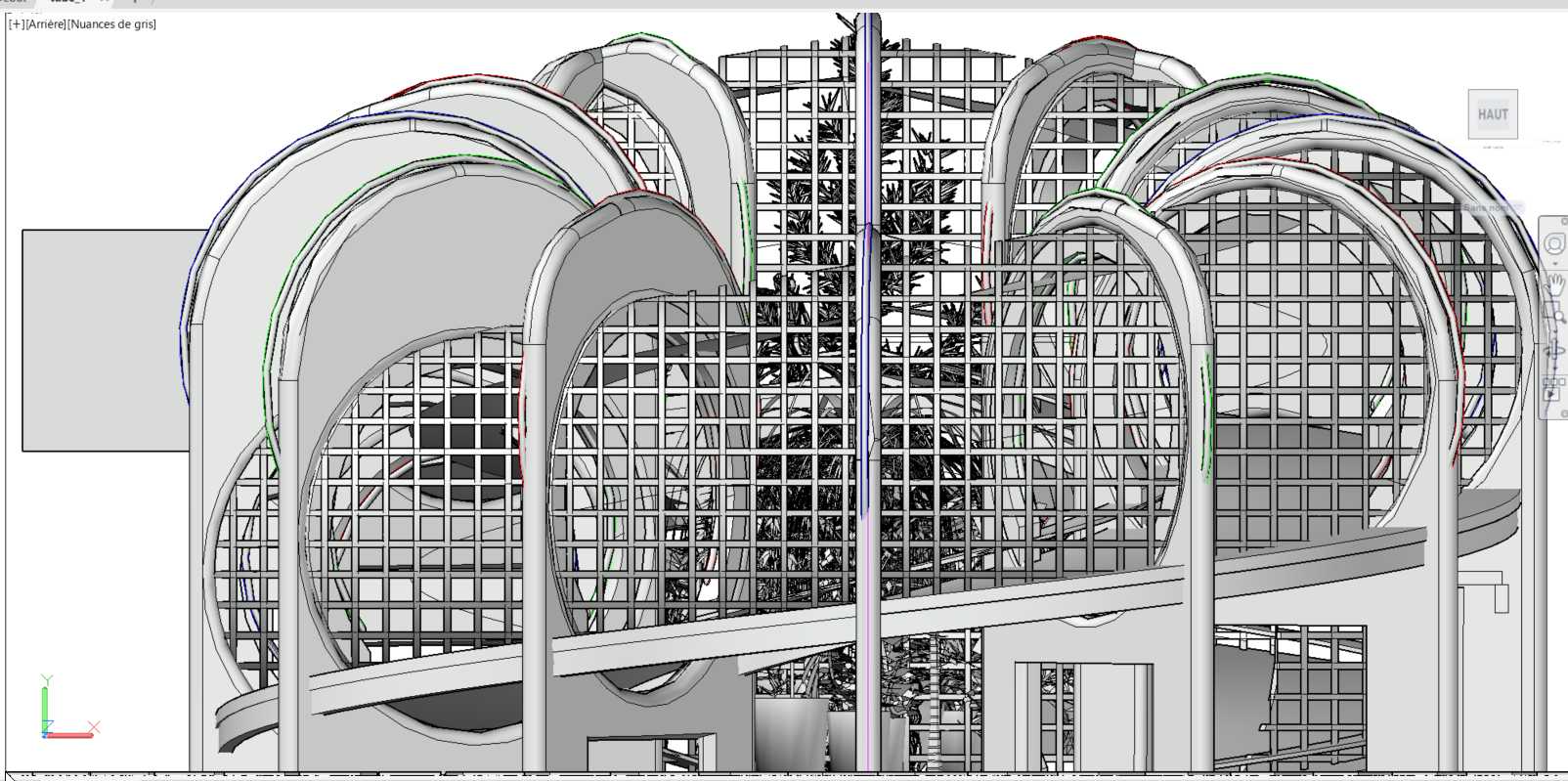

　　该类构筑物不同于常规方正建筑，其难点在于曲面定位、表皮分块和机电管线隐蔽。三维建模时需把建筑表皮、结构肋、柱脚埋件、灯光槽位分层管理，先完成主体曲面的连续性检查，再对网格肋进行阵列与裁切。分块加工应结合运输宽度和吊装能力，沿环向或纵向划分单元，单元之间保留可调拼接缝。现场安装则以底部平台和主拱脚为控制基准，先固定竖向板与主拱肋，再挂接外围网格，最后调整发光边条。

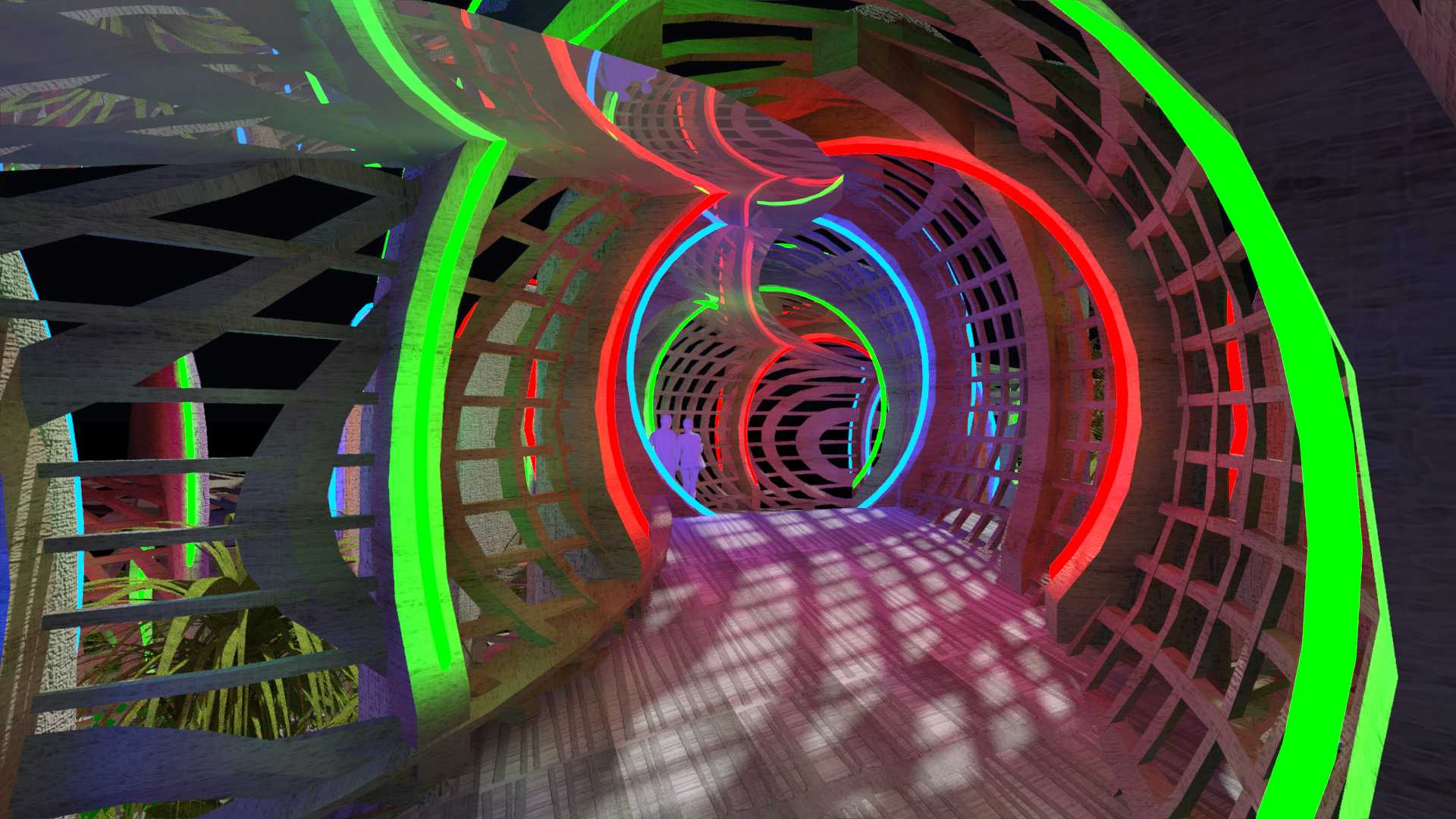

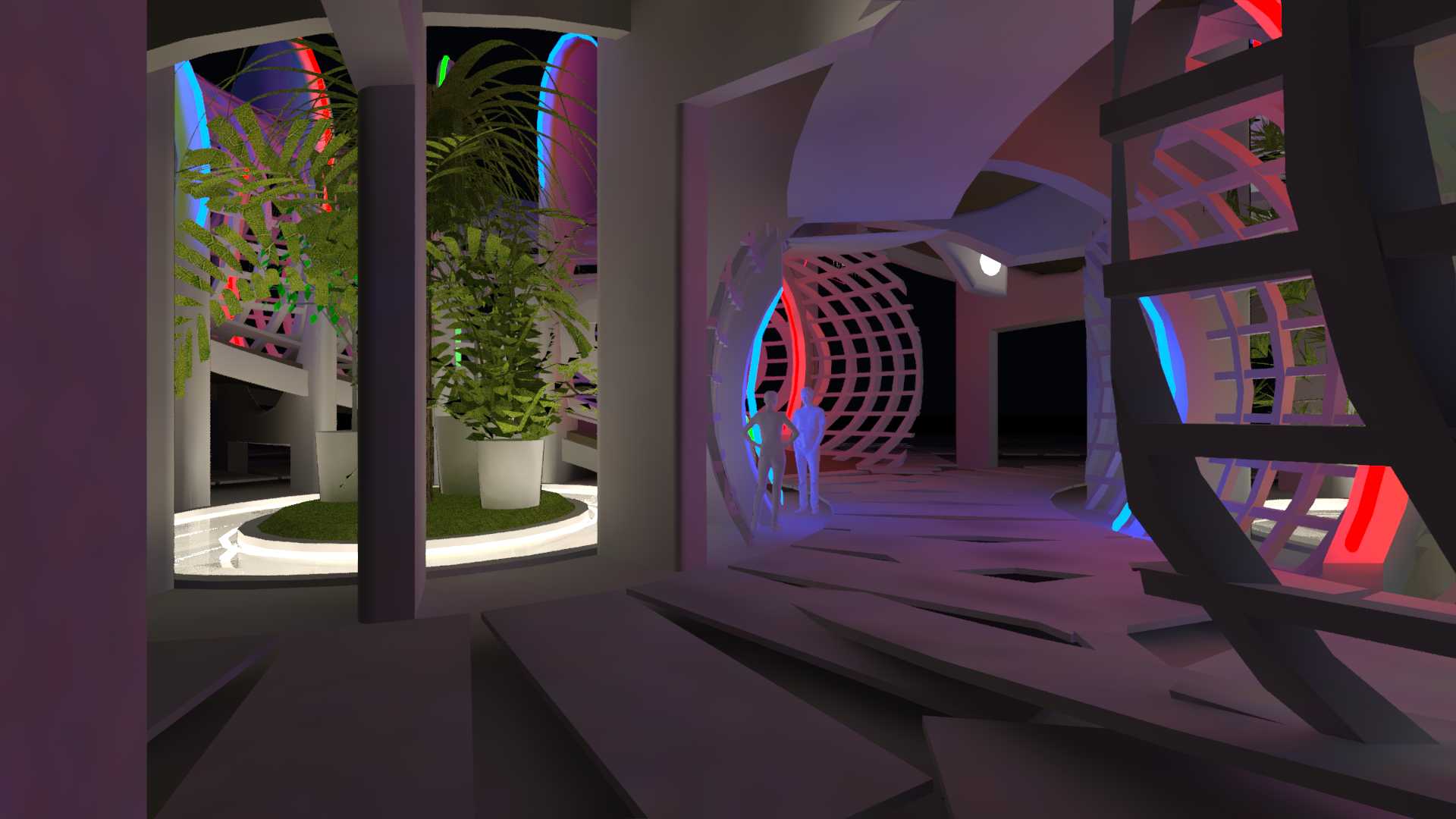

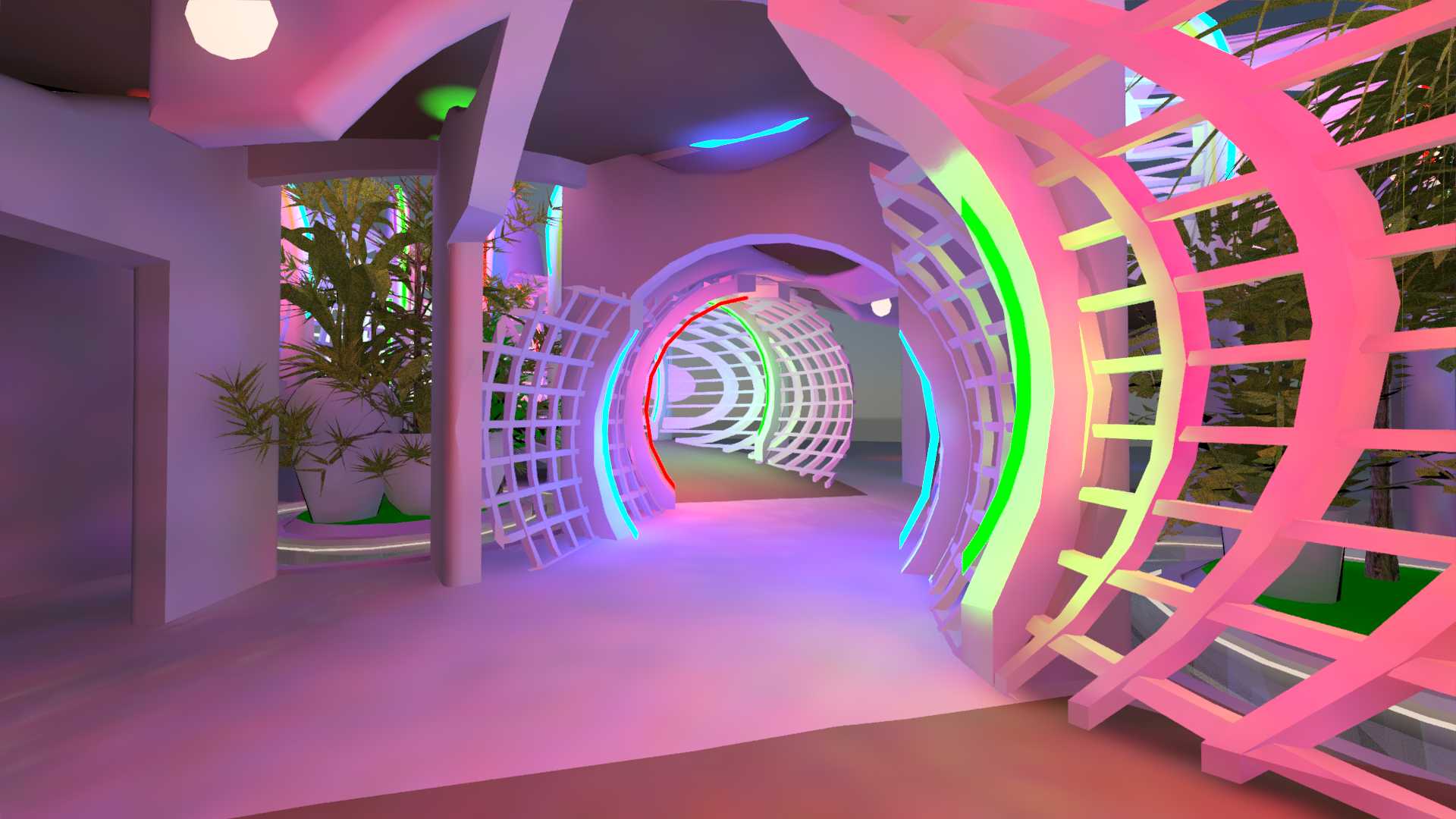

　　在公共场景中，这种结构既承担景观标识功能，也可作为媒体发布和艺术展演载体。底部开放空间满足人流集散，壳体表面的镂空网格在白天形成丰富阴影，在夜间通过内置灯光转化为多媒体界面。设计时需同步考虑行人安全距离、设备散热、雨水排放和检修通道，柱廊边缘与媒体设备应保持防护间距，曲面低洼处不宜积水，灯光线缆与结构骨架之间应设置绝缘和固定措施。整体方案把异形建筑造型、混凝土受力体系、胶合围护材料与灯光媒体功能整合在同一模型中，可用于方案展示、结构拆分、加工深化以及现场安装协调。
