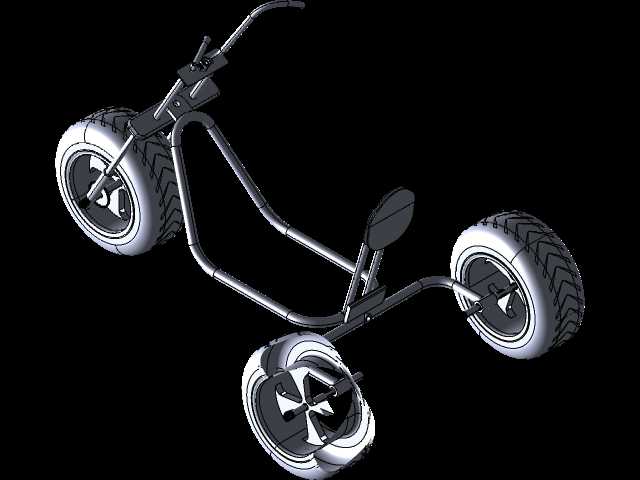

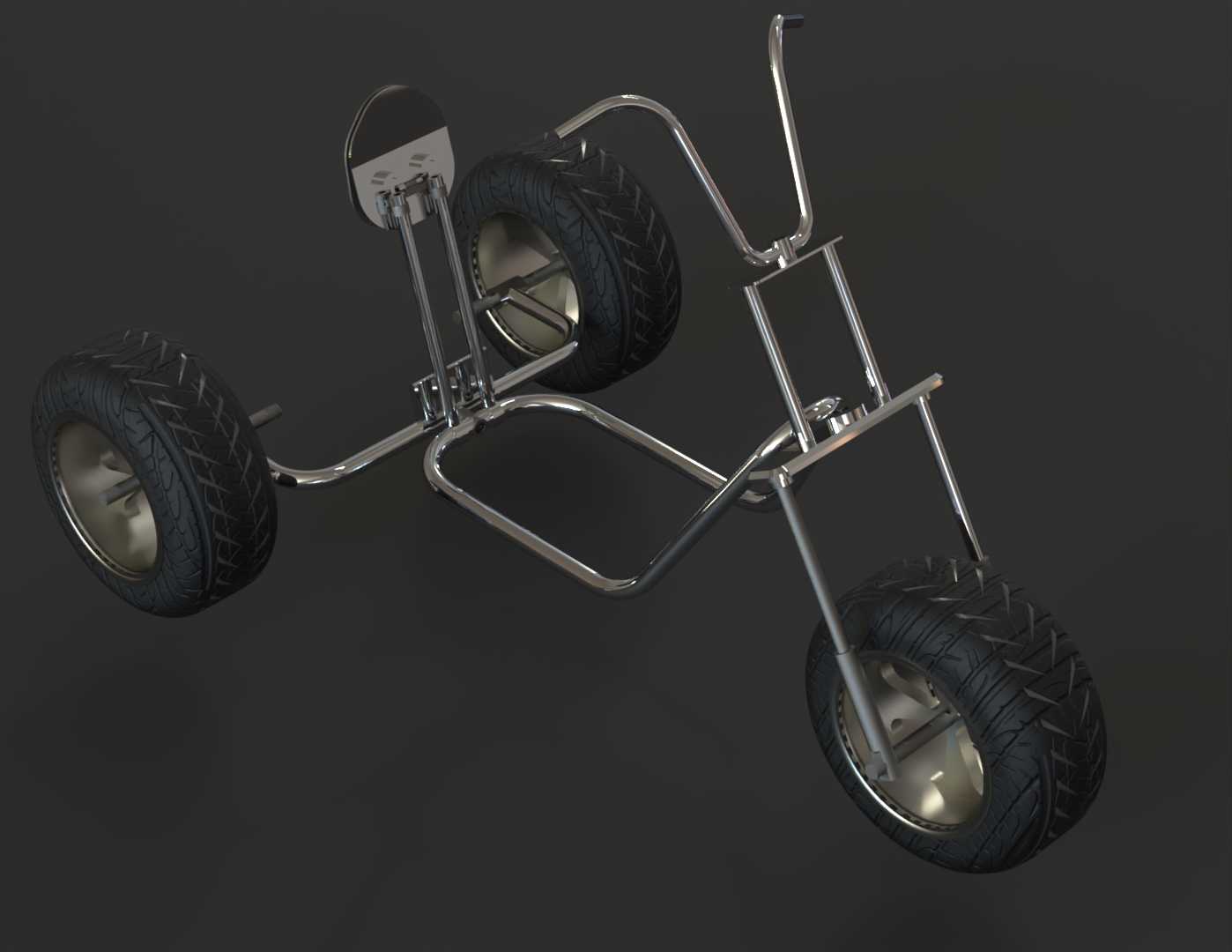

教学演示用简易三轮摩托结构框架

　　这套结构框架的设计初衷是面向机械基础教学场景，拆解两轮、三轮代步载具的核心受力逻辑，让初学者能直观理解转向机构、承载车架、轮组安装位的空间配合关系，不需要覆盖量产摩托的复杂覆盖件、动力总成部件，只保留最核心的受力与运动传递结构。从实际应用场景来看，这类简化结构既可以作为职业院校机械装配课程的实操演示载体，也能作为小型休闲代步车改装的结构参考基底，甚至可以适配小型电动动力套件改装成园区短途通勤的微型载具，结构本身的开放性给后续改装预留了足够空间。

　　设计思路上完全摒弃了量产摩托的冗余结构，所有管材弯折角度都优先考虑加工便利性，主车架采用连续弯管成型，减少焊接拼接点，从根源上降低焊接变形带来的装配误差。转向立管的角度没有照搬量产巡航摩托的大拖曳距设计，而是调整到更适合低速行驶的22度前倾角，既保留了转向的自稳性，又不会因为拖曳距过大导致低速转向费力，适配教学演示和低速代步的使用需求。后双轮的安装支架直接从主车架后段延伸而出，没有采用复杂的后摇臂减震结构，一方面是简化结构降低教学理解门槛，另一方面刚性连接的后轴能保证载具在静止展示、低速行驶时的结构稳定性，不会因为减震伸缩导致轮组定位偏移。

　　从功能特性来看，这套结构的所有安装接口都做了通用化设计，前轮轴、后轮轴的孔径统一采用12mm标准直径，可以适配市面上通用的小型充气轮组，不需要单独定制轴件；车把安装位预留了标准22mm管径的夹持位，可以直接通用普通自行车、电动自行车的车把组件，降低配件采购成本；车架中部的平面框架区域既可以安装木质、金属踏板作为载人载物的承载平台，也可以固定小型电池组、控制模块来实现电动化改装，预留的安装孔位间距按照通用型材的孔距设计，不需要二次打孔就能完成配件固定。

　　外形尺寸与安装边界上，整车长度控制在1.2米，宽度0.7米，高度0.9米，整体尺寸比常规儿童三轮脚踏车稍大，成年人乘坐时腿部有足够的伸展空间，同时狭窄的车身宽度可以顺利通过常规0.8米宽度的室内通道，适合在教学场地、园区内部道路通行。轮组的安装位预留了30mm的轮胎跳动间隙，即使后期加装简易减震结构，也不会出现轮胎摩擦车架的问题；转向机构的左右转动角度限制在45度，避免转向角度过大导致车架与前轮发生干涉，最小转弯半径控制在1.5米，狭小空间内转向调头非常灵活。车架管材全部采用20mm直径的圆管，壁厚1.5mm，整体承重可以达到120kg，满足单人乘坐加上少量随身物品的承载需求，同时整体重量控制在18kg，单人就能完成搬运移动。

　　在结构受力设计上，主车架的弯管过渡处都做了大圆弧过渡，避免应力集中导致的管材断裂，所有焊接位置都预留了焊接坡口，保证焊接强度；后双轮的轮距设置为0.6米，行驶时的侧倾稳定性远高于单轮后轮的两轮结构，即使是没有骑行经验的初学者也能轻松掌握平衡，非常适合教学场景下的结构原理演示，不会因为平衡问题导致演示过程中出现倾倒风险。车把与转向立管之间采用简单的套管焊接连接，没有采用复杂的方向柱轴承结构，直接用耐磨衬套实现转动，结构简单易维护，教学过程中可以快速拆解展示转向的运动原理，不需要复杂的专用工具就能完成拆装操作。
