意式Giesse滑动门窗承重滚轮组件

　　这套滑动门窗滚轮组件，是面向民用建筑平移启闭门窗、商用隔断推拉门场景开发的承重走行部件，整套结构集成了滚轮承载、双轴承圈导向、安装座固定、调节端锁止四个核心功能模块，在实际门窗装配产线中，这类部件直接决定了大尺寸重型推拉窗、阳台平移门的启闭顺滑度、长期承重寿命与运行静音表现。

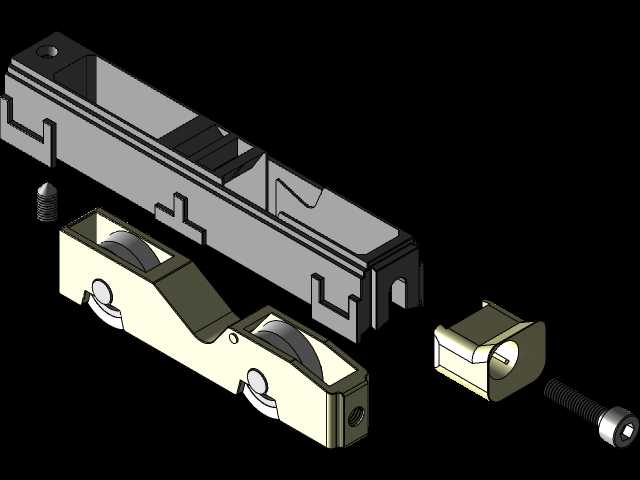

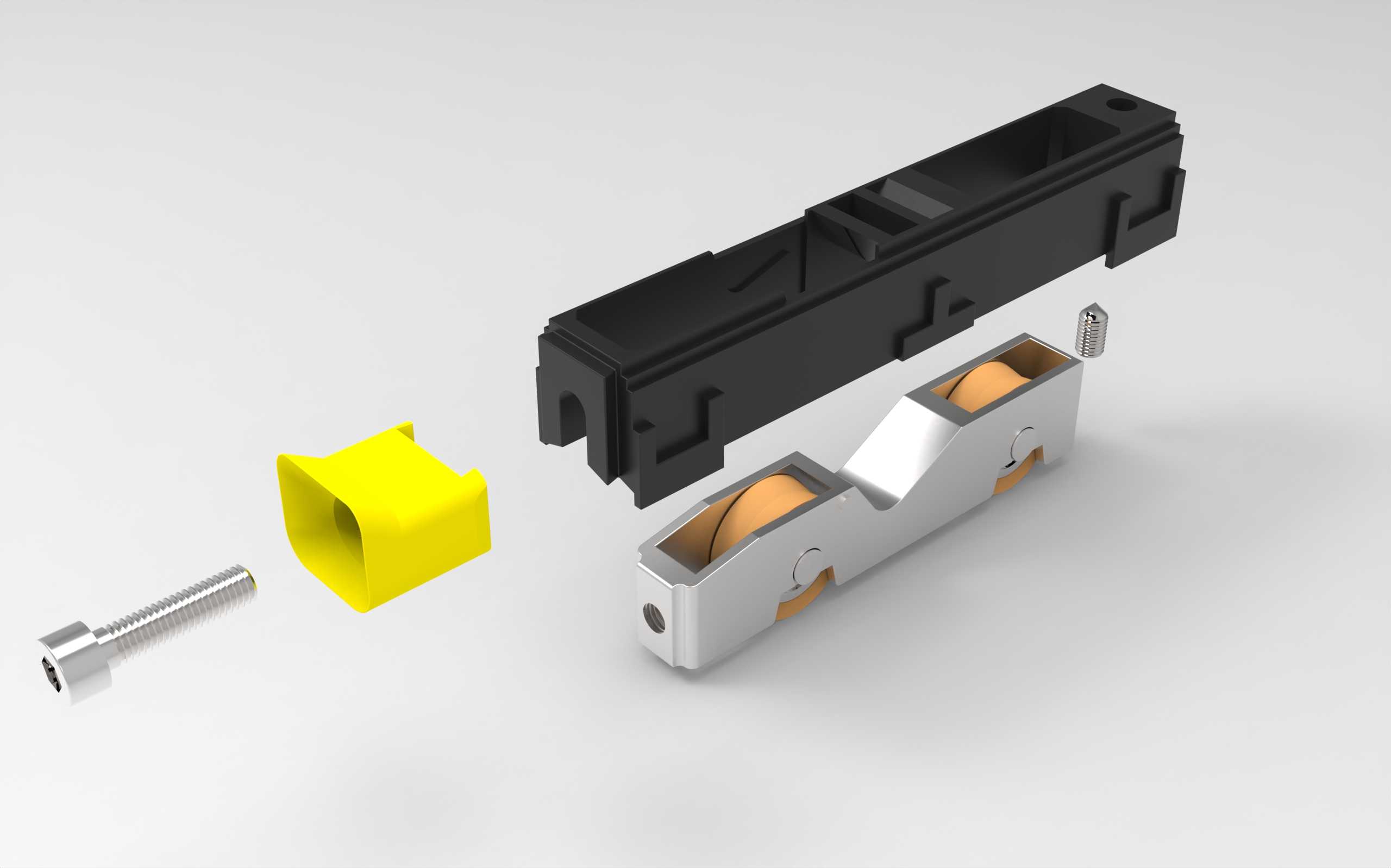

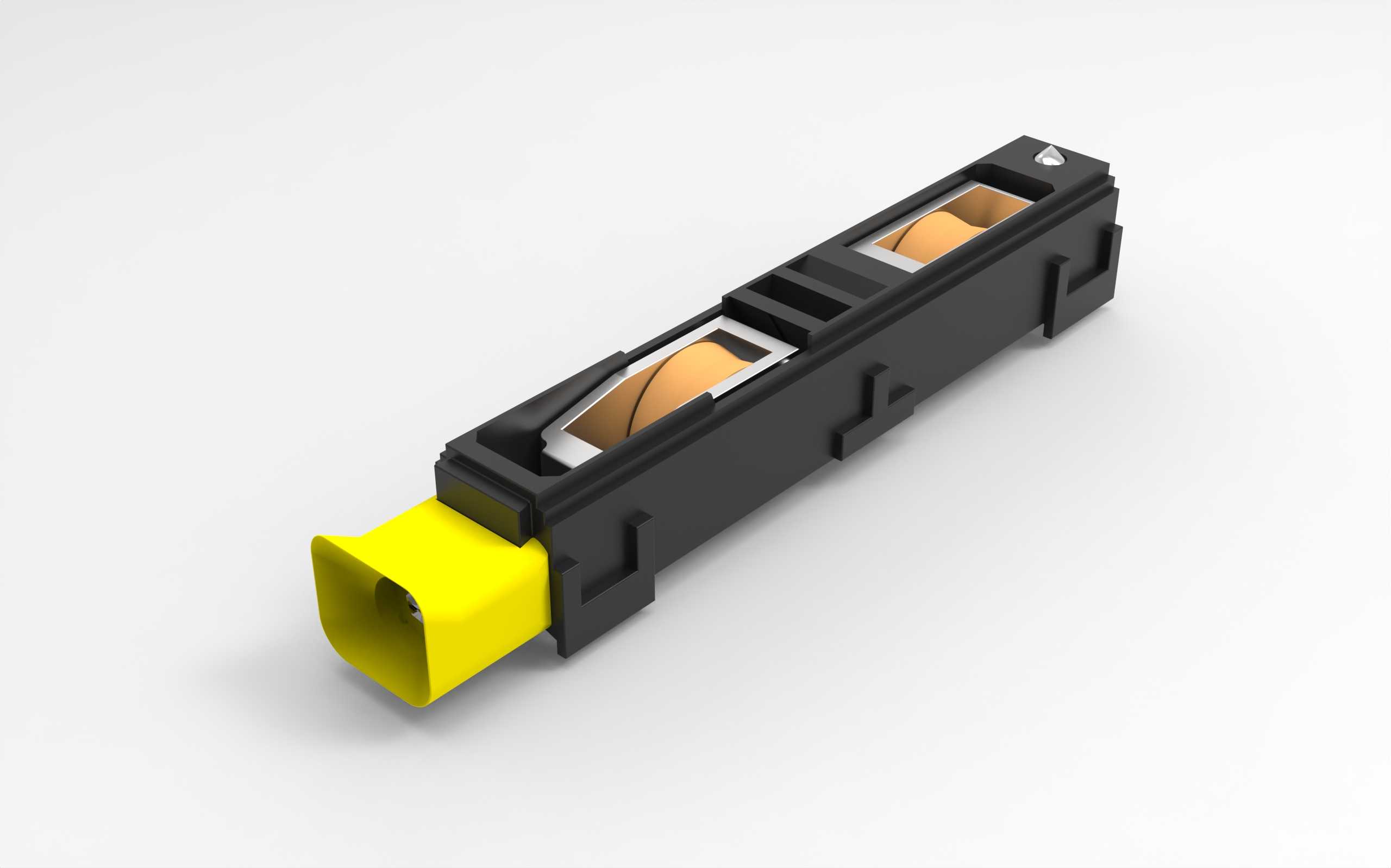

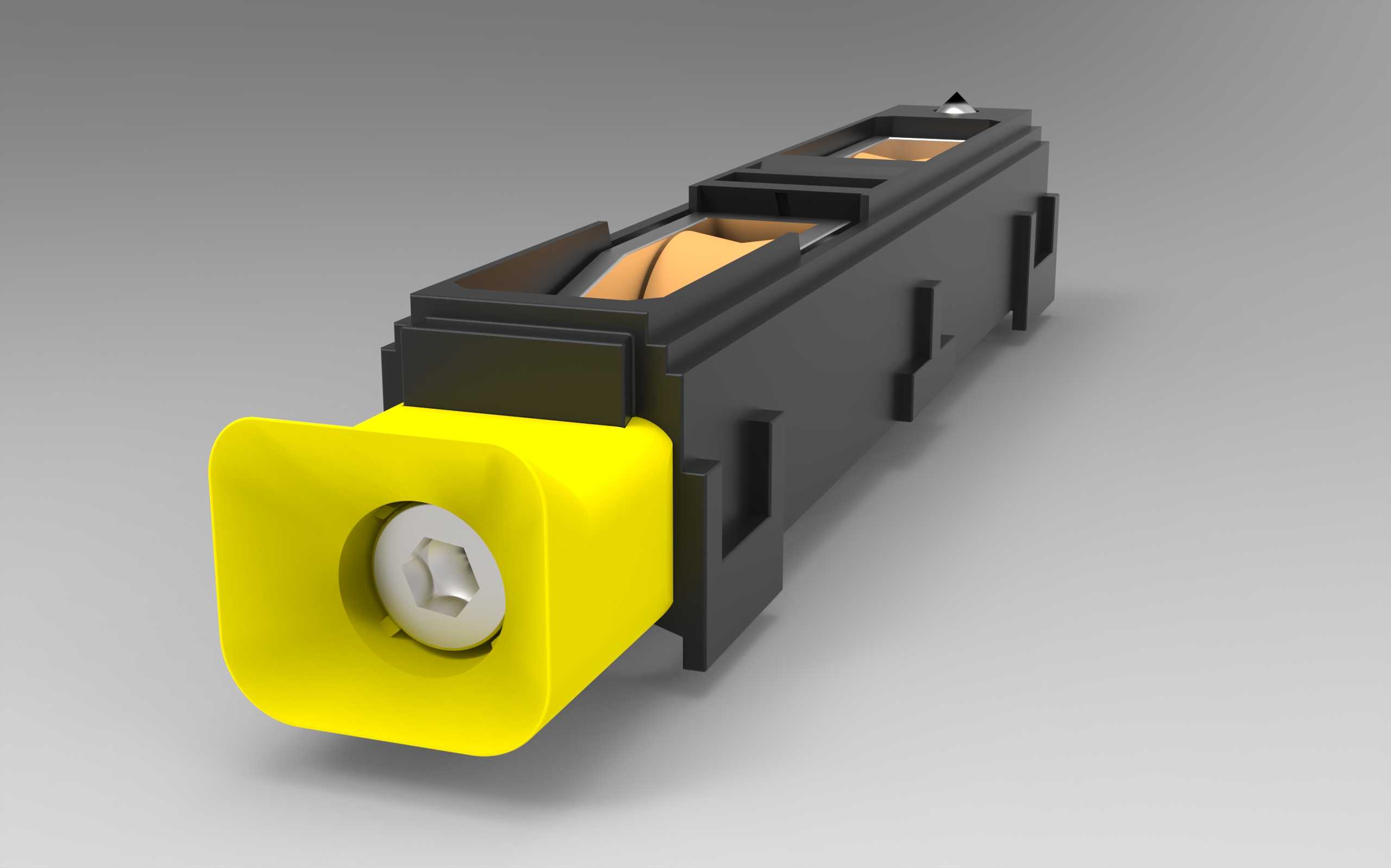

　　从现场装配的实际边界来看，组件主体为长条形嵌装基座，基座整体采用工程注塑成型，外壳预留多组侧向卡扣与定位凸台，安装时可直接卡入门窗型材的预设C型槽内，不需要额外在型材侧壁大面积打孔，基座的长度方向预留了足够的型材搭接余量，适配市面上主流的断桥铝、塑钢平移门窗的槽口尺寸，侧向伸出的限位筋可以在装入槽道后限制组件左右窜动，避免门窗长期推拉过程中基座出现偏移松脱。前端外露的黄色端盖为调节操作位，端盖做了扩口喇叭造型，内嵌内六角调节螺钉，现场安装工人使用标准内六角扳手转动螺钉，即可微调滚轮的伸出高度，以此补偿门窗型材的加工公差、安装基面的高低差，让整扇门窗的重量均匀分配到多组滚轮上，避免出现单轮过载、门窗扇倾斜卡滞的问题。

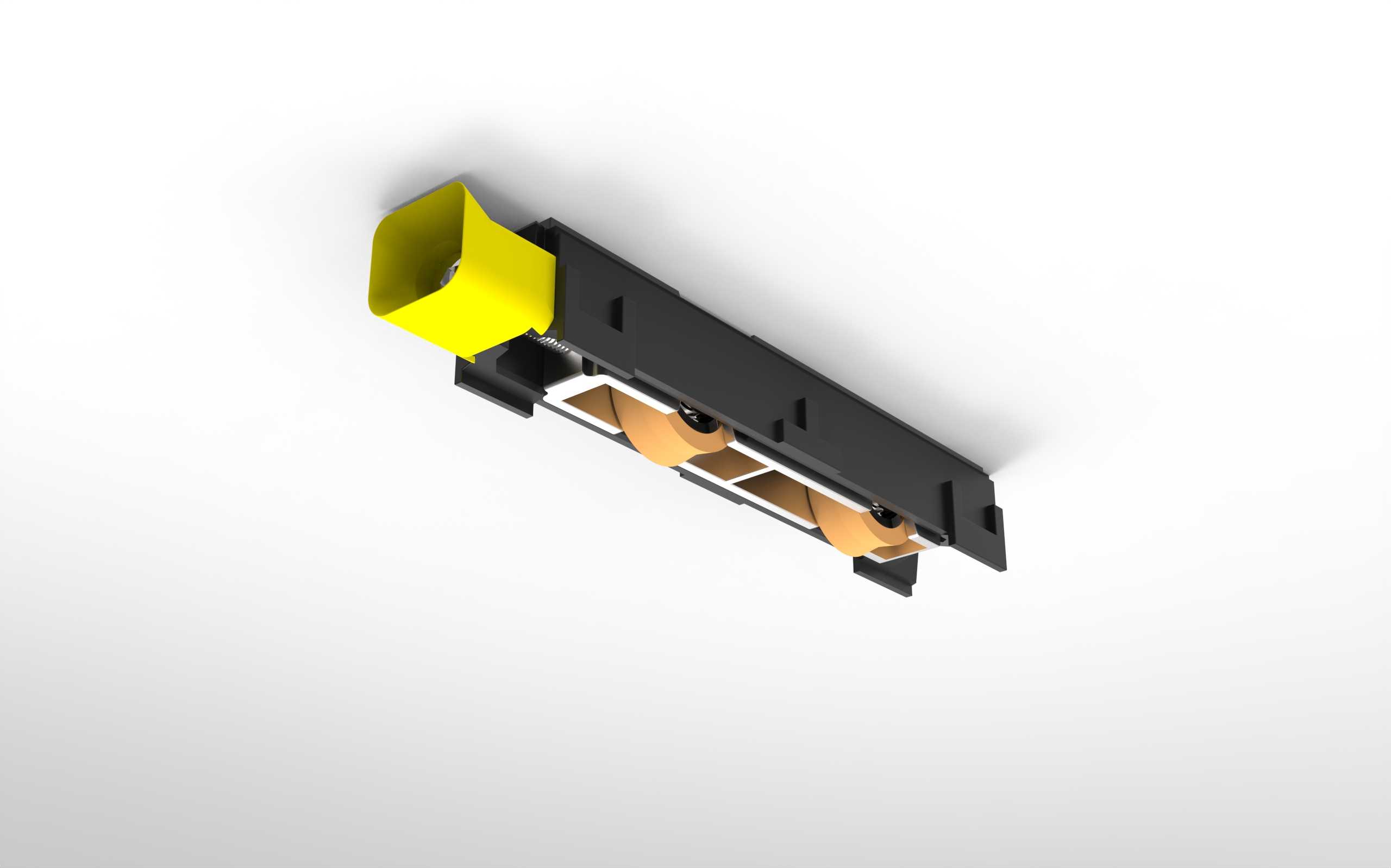

　　核心走行部分配置了两组带滑动轴承圈的滚轮，轴承圈采用低摩擦耐磨材质，滚轮的外圆轮廓和门窗下框的铝合金轨道型面完全贴合，轨道接触位置做了圆弧过渡，运行过程中滚轮和轨道之间为线接触承载，相比普通平轮结构，接触应力分布更均匀，在门窗扇满载承重的状态下，不会出现轨道局部压痕、滚轮啃轨的问题。双轴承圈的布置形式，一方面可以承受门窗竖直方向的全部自重载荷，另一方面可以承受门窗推拉过程中产生的侧向水平分力，当用户快速推拉开窗、或者门窗受到侧向风载荷时，双轴承结构可以约束滚轮的径向窜动，不会出现轮体偏摆、运行卡涩的情况。品牌原型为意大利Giesse的原厂门窗五金件，这类部件在欧洲的重型提升推拉门系统中应用非常广泛，单组滚轮的额定承重可以覆盖常规家用平移窗到超大尺寸商用隔断门的载荷区间，多组滚轮并联布置时，可以承载单扇数百公斤的玻璃门体。

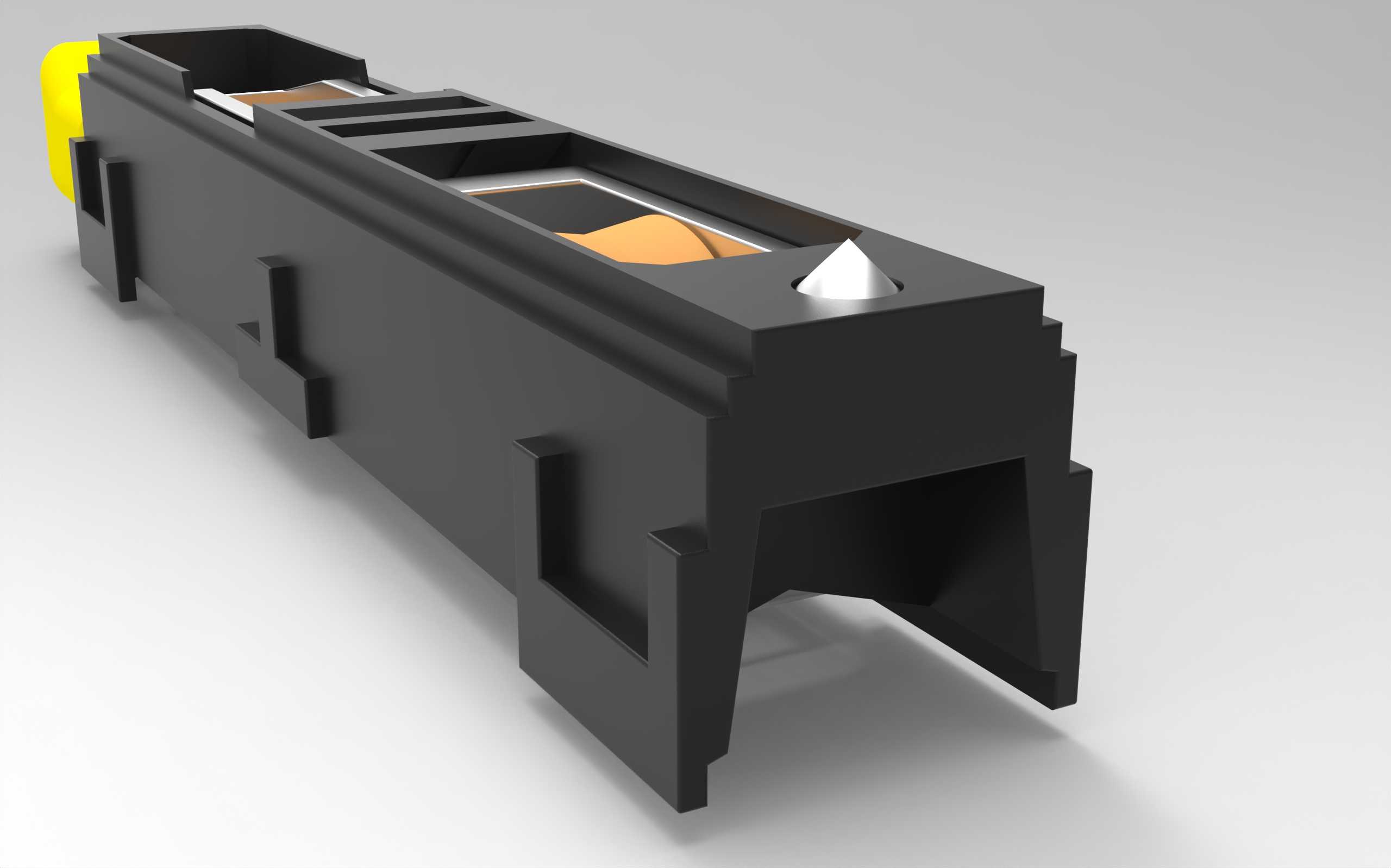

　　从结构设计的思路层面拆解，整套组件没有采用外露的金属支架结构，而是把所有承载、导向、调节结构都集成在封闭式的注塑基座内部，基座的内腔做了多组加强筋布局，筋位沿着载荷传递方向布置：门窗扇的竖直载荷从型材槽道传递到基座顶面，再通过内部筋位分流到两侧滚轮的轴承安装位，最终载荷通过滚轮传递到下方轨道，整个传力路径没有明显的应力集中截面，长期反复加载下基座不会出现开裂变形。黑色基座外壳的侧壁预留了多个镂空卡槽，除了安装定位的作用之外，还可以在门窗长期运行过程中，让轨道上堆积的灰尘、沙尘、雨水从卡槽位置自动排出，避免沙尘积存在轮体啮合位置造成滚轮磨损，这个细节设计在多风沙的北方地区、或者高湿度的沿海建筑场景中，能大幅延长五金件的维护周期。前端黄色端盖采用和基座不同的耐磨工程塑料，醒目的颜色也方便安装工人在深色型材槽内快速识别调节位，端盖和基座之间采用卡扣连接，内部的调节螺钉和滚轮升降滑块做螺纹配合，转动螺钉时滑块沿着基座内部的导向槽直线升降，不会出现跟转、偏斜的问题，调节行程覆盖了常规门窗安装所需的高度补偿范围，既可以在安装时调平窗扇，也可以在后续多年使用、五金件出现轻微磨损下沉时，再次微调高度恢复门窗的密封间隙，避免窗扇下沉蹭到下框密封胶条。

　　在三维建模的实现层面，整套组件的所有配合尺寸都按照实际五金件的装配关系还原：基座的卡扣厚度、槽口配合间隙、轴承圈和轮轴的配合公差、调节螺钉的螺纹规格、端盖的卡扣配合量都做了1:1复刻，建模时可以直接验证组件装入标准门窗型材后的运动干涉情况，模拟滚轮全行程升降、门窗扇沿轨道推拉的整个运动过程，检查轮体和轨道、基座和型材槽壁之间是否存在摩擦干涉。对于门窗系统设计工程师来说，这套模型可以直接导入到整窗的装配体中，提前排布多组滚轮的安装间距，根据窗扇的总重量核算滚轮的载荷分配，校核轨道的弯曲强度，不需要再从零开始绘制五金件的细节结构，大幅缩短整窗结构的开发周期。在实际选型使用中，这类滚轮组件完全隐藏在门窗型材的腔体内，安装后外部没有外露的五金凸起，门窗的外观整体性更强，同时封闭式的结构也能避免室外的雨水直接冲刷轴承部位，延缓润滑脂老化流失，相比外露式的门轮结构，在户外外窗场景下的使用寿命要高出数倍。
