轻型滑动门窗双轴承承重滚轮组件

　　这套滑动门窗滚轮组件，核心作用是承载轻型平移门窗扇的自重，把窗扇与窗框导轨之间的滑动摩擦转化为滚轮的滚动摩擦，让窗扇在推拉启闭过程中阻力更小、运行更平顺，是民用铝合金平移窗、阳台推拉门、隔断推拉门以及小型工业滑动观察窗里十分常见的承载执行部件。

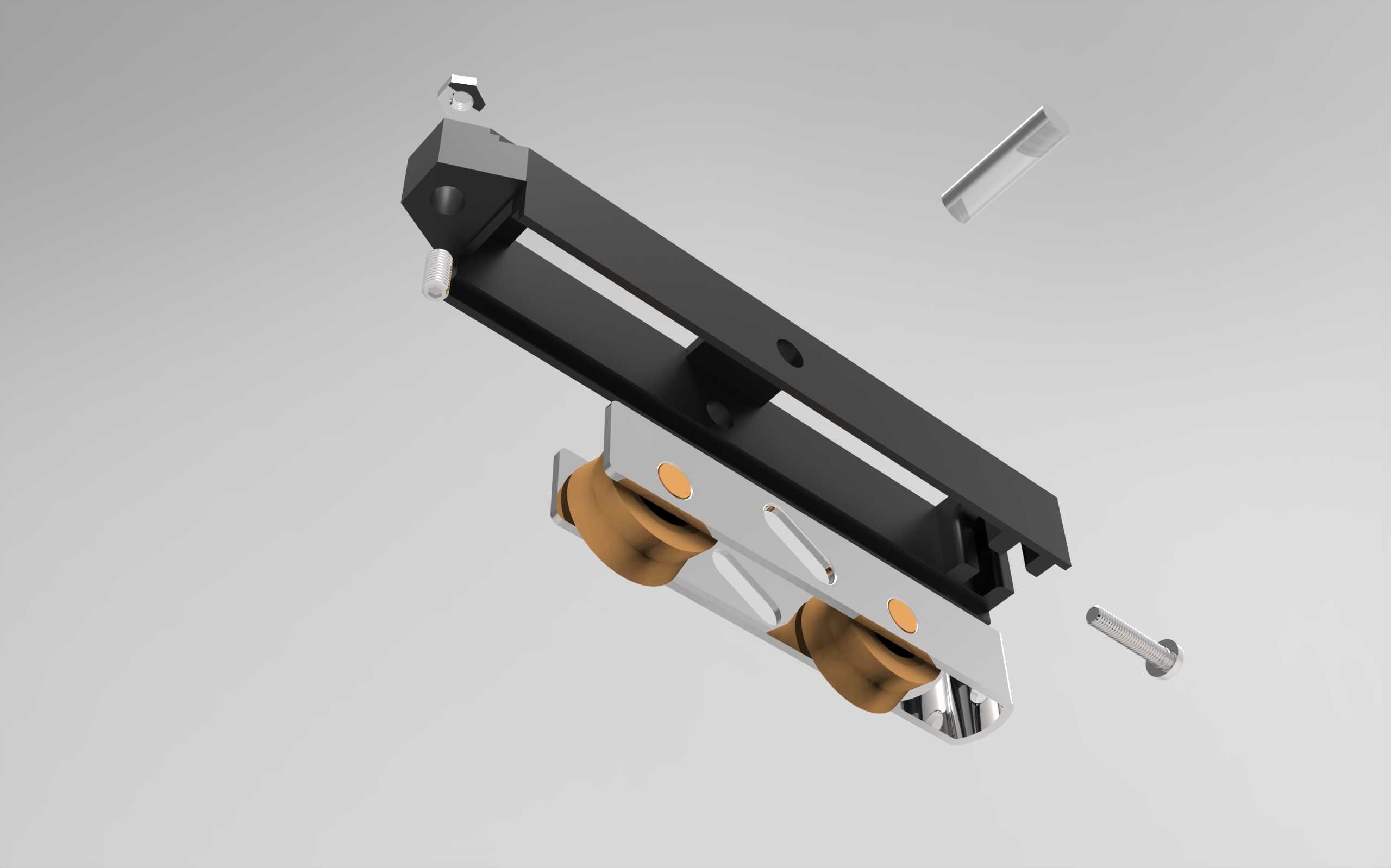

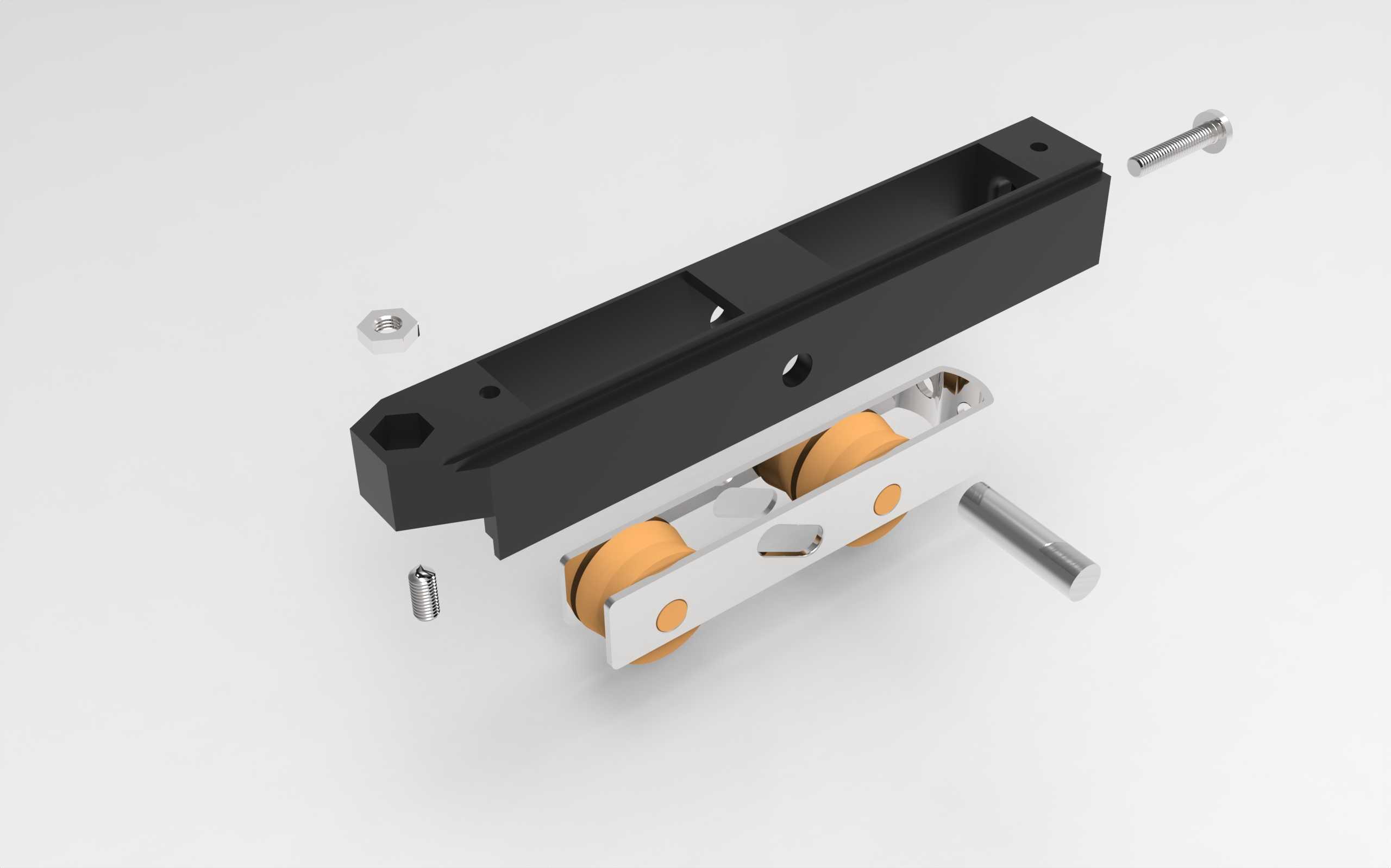

　　从实际安装场景来看，这类滚轮一般成对布置在窗扇的下边框型腔内部，黑色长条形壳体直接嵌入门窗型材的预留安装槽里，壳体上开设的长圆孔用于穿入紧固螺钉，既可以把整个滚轮组件锁定在型材槽内，也能通过螺钉的旋入深度微调滚轮的伸出高度，补偿窗框安装时的水平度误差，避免窗扇出现一侧蹭轨、推拉卡滞的问题。组件配套的紧固件包含贯穿安装螺钉、锁紧螺母、定位销轴，所有零件的装配关系在三维结构里都做了完整还原，结构工程师在做门窗型材开模、配套五金选型时，可以直接调取模型核对安装槽的开口宽度、螺钉过孔位置、滚轮最低点与壳体基准面的高度差，不用再反复对照二维样品测绘尺寸。

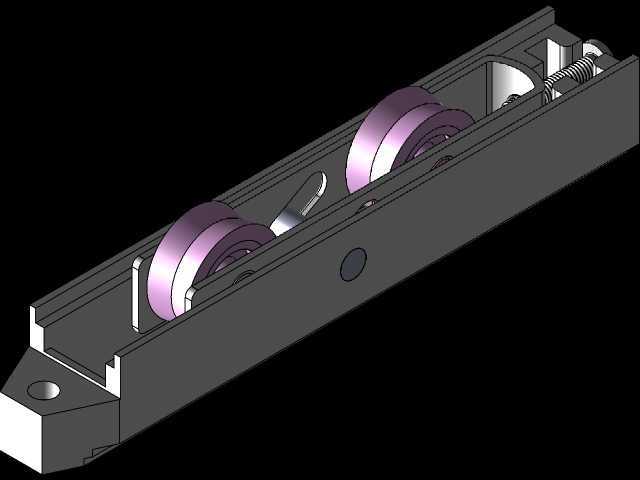

　　滚轮部分采用双轮并列布局，两个橙色轮体各自内嵌独立轴承圈，和传统单轮、无轴承的塑料滑轮相比，双轴承结构的优势体现在两个方面：一是承载能力分摊到两个轮体上，单点接触应力更低，长期承受窗扇重量时轮体不容易出现压痕、偏磨；二是两个轮体可以各自独立转动，当窗扇推拉过程中出现轻微偏斜、导轨接缝有微小台阶时，两个滚轮能自适应调整转速，不会出现单轮卡死、拖动窗扇抖动的情况。轮体下方的白色金属支架是承力主体，支架上冲制的翻边孔用来穿入轮轴，把两个滚轮约束在支架的开口槽内，支架本身和上方的黑色壳体做嵌合定位，壳体采用工程塑料材质，一方面可以隔绝金属支架和铝型材之间的硬接触，减少推拉过程中的金属异响，另一方面塑料壳体的外形可以和型材型腔做贴合，填充型材内部的空余空间，避免滚轮组件在窗扇挪动时出现横向窜动。

　　在设计思路上，这套组件走的是轻量化适配路线，整体结构没有多余的复杂零件，所有受力路径都做了最短化处理：窗扇的重量通过型材型腔传递到黑色壳体，壳体把载荷传递给下方的金属支架，支架通过轮轴把载荷分摊到两个带轴承的滚轮上，最终滚轮把载荷传递到窗框的导轨顶面，整条传力路径没有冗余的转接零件，既控制了组件自身的重量，也降低了批量生产时的装配工序数量。外形尺寸方面，长条形壳体的长度适配常规轻型平移窗的型材型腔宽度，壳体厚度控制在型材槽的内部容纳边界以内，安装完成后整个滚轮组件完全隐藏在窗扇边框内部，不会外露影响门窗的外观效果；滚轮的外径经过匹配，伸出壳体底面的高度刚好落在常规门窗导轨的行程范围内，既不会因为伸出量过小导致窗扇底部直接蹭到导轨基面，也不会因为伸出量过大把窗扇顶起过高，造成窗扇上方和上导轨的配合间隙超标、出现密封毛条脱开的问题。

　　工程应用中，这类滚轮组件的选型需要结合窗扇的单扇重量、导轨的截面形状、门窗的使用频率来核对承载余量，三维模型里完整呈现的轮体宽度、支架跨距、安装孔位间距，都可以直接作为五金件和型材匹配校核的依据，结构设计人员在完成门窗整体装配时，也可以通过模型模拟窗扇从完全关闭到完全打开的全行程运动，检查滚轮和导轨之间是否存在干涉、螺钉头部是否会和型材槽壁发生碰撞，提前在设计阶段排除装配后推拉卡滞的隐患。
