便携军用电台收发器防护外壳结构

　　野外通信作业中，便携收发设备往往要在颠簸运输、低温扬尘、临时架设和长时间值守之间反复切换，外壳并不是简单包裹电路板的罩壳，而是决定设备能否可靠使用的承载主体。这套结构围绕YAESU FT-817/818这类小型收发器的外场使用需求展开，把主机防护、散热通道、携带姿态和支架安装放在同一壳体框架内考虑，适合徒步通信、应急保障、车载临时台站以及野外演练等场景。

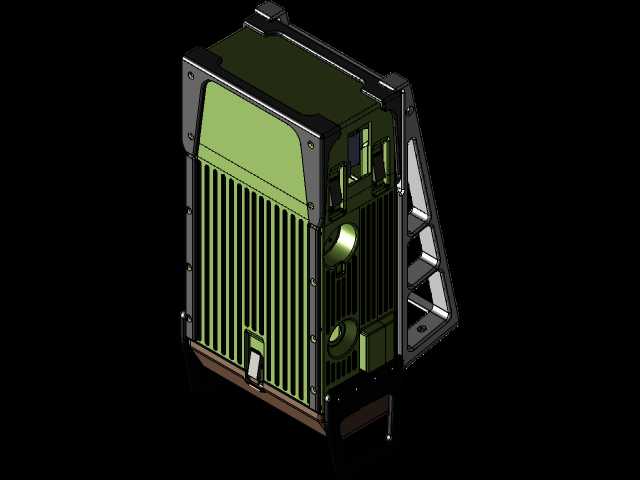

　　从实际用途看，壳体首先承担电台主机的定位与保护。内部空间按照紧凑电台的面板、机身和接口边界进行约束，前侧保留操作与显示区域的避让，侧面和背部为插头、线缆、调谐部件留出安装余量。外壳主体采用带加强折边的箱式形态，边角位置设置硬质防护框架，使设备跌落或碰撞时冲击力不直接传递到电台面板和内部板卡。两侧的竖向肋条既形成视觉上的军绿色防护风格，也增加薄板壳体的抗弯刚度，在壁厚不增加过多的情况下抑制大面积板面的共振和变形。

　　散热设计是这类密闭便携设备不能回避的问题。收发器在连续发射阶段功率器件温升明显，模型在前部和侧部布置了多道通风格栅，格栅方向与设备自然对流路径相配合，使冷空气能够从下部和侧部进入，热量沿肋片区域向上散出。格栅并非单纯开孔装饰，而是与内部器件的热区相对应，外部看是密集竖条，内部则形成带遮挡的通风腔，既降低雨水、沙尘直接冲入主机的概率，也避免手指或异物触碰发热元件。背部圆形接口区域和局部凸台按照插接件操作空间进行让位，维修时不需要整体拆解复杂支架即可检查线缆连接。

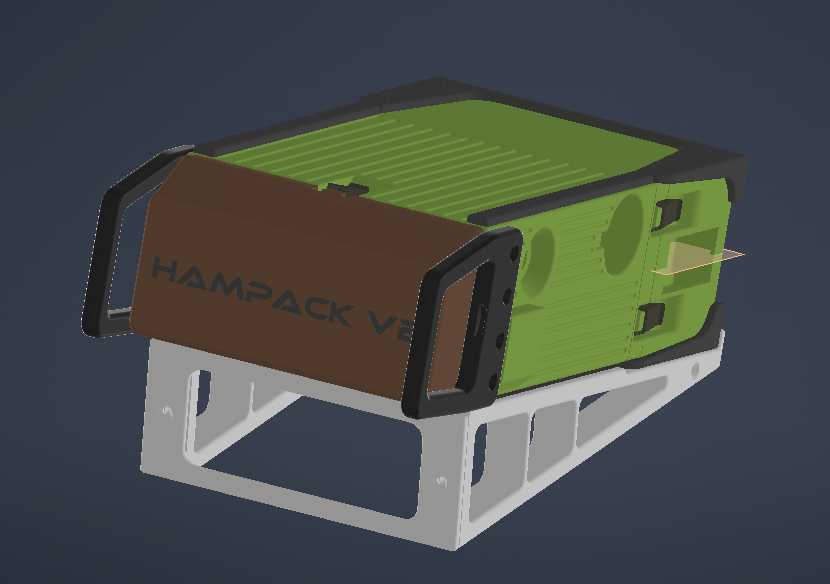

　　结构思路上，模型没有追求消费电子产品常见的光滑曲面，而是采用多块钣金式或机加工板件组合的方式构建外壳。主面板、侧护板、背部支架和底部承托件之间通过螺钉、折边和定位凸台连接，装配关系清晰。背部斜向支架是整套结构的功能重点，它既可以在桌面使用时支撑电台形成便于观察和操作的倾角，也能在野外临时放置时提高稳定性。支架与主机背部通过铰接或可拆卸方式连接，收起后贴近壳体，不会明显增加携行轮廓；展开时支撑脚落在主机重心后侧，配合底部防滑边条，减少操作旋钮时整机后移或翻倒的可能。

　　外形尺寸方面，设计边界严格服从便携电台的背包携行要求。壳体宽度以主机面板和双手操作范围为限，高度兼顾散热格栅与顶部防护梁，深度则覆盖电台机身、背部插头和折叠支架的叠加尺寸。顶部设置凸起的保护梁，使设备倒置放置时面板和旋钮不直接接触地面；底部承托边略宽于主机，形成稳定支撑面。安装边界上，外壳四周的螺钉孔、侧边固定位和背部支架铰接位均保持规则分布，便于后期更换护板、加装肩带固定点或在车载台架上使用快拆压板。

　　从三维建模角度看，该结构对细节装配的要求较高。格栅肋条间距统一，边缘需要保留折弯和壁厚特征；侧护板与主箱体之间不能出现干涉，尤其在支架旋转范围内要检查背部插头、线缆弯头和支撑件的运动包络。外壳表面的军绿色分区、黑色防护角和金属支架共同构成强烈的野外设备特征，但模型的核心价值仍在结构合理性：防护框架承担冲击，肋条承担刚度与散热，支架承担姿态支撑，内部腔体承担主机定位。对于从事通信设备结构设计、便携仪器防护箱设计以及野外电子装备改装的人员来说，这套外壳提供了一个较完整的参考，能够直接用于讨论散热开孔、支架折叠、边角防护和整机安装边界等工程问题。
