无线局域网蓝牙组合通信模块

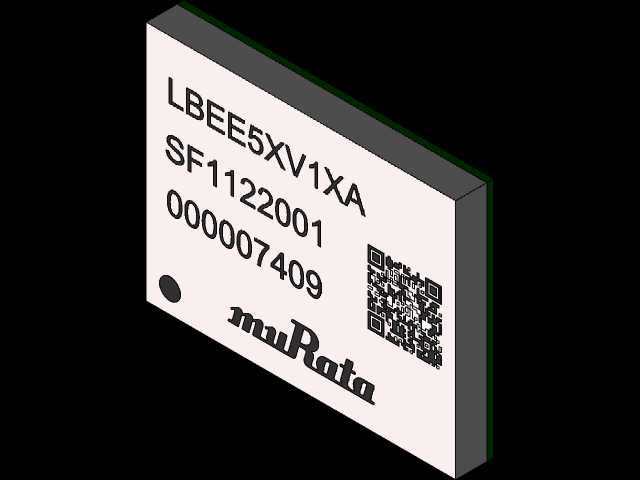

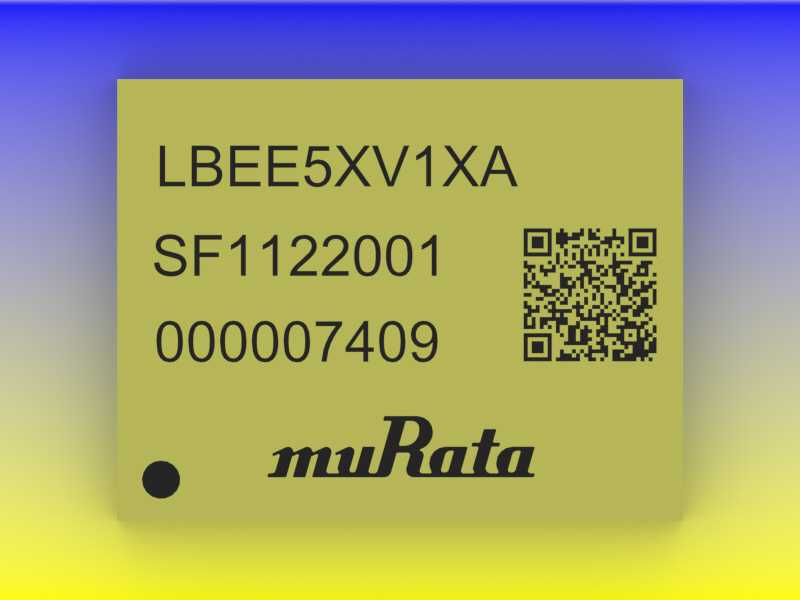

　　在做整机结构堆叠时，这类无线通信组合模块往往是后期才被塞进有限空间的部件，但它对天线净空、板边位置和屏蔽环境的要求并不低。模型呈现的是一款集成W-LAN与蓝牙功能的贴片式通信模块，正面可见丝印型号LBEE5XV1XA、批次编码以及二维码，背面则还原了绿色基板和阵列排布的焊盘，便于在PCB装配阶段进行对位与焊接校核。

　　从实际用途看，该模块主要承担设备的短距离无线数据链路。W-LAN部分负责较高带宽的网络接入，适合设备联网、数据上传、远程配置和固件更新；蓝牙部分则偏向低功耗近场连接，常用于手机配对、参数调试、外设联动和维护诊断。把两种通信能力整合在同一封装内，可以减少主控板上的射频器件数量，缩短天线与射频走线之间的协调成本，也让小型终端在结构布局上更容易集中规划无线区域。

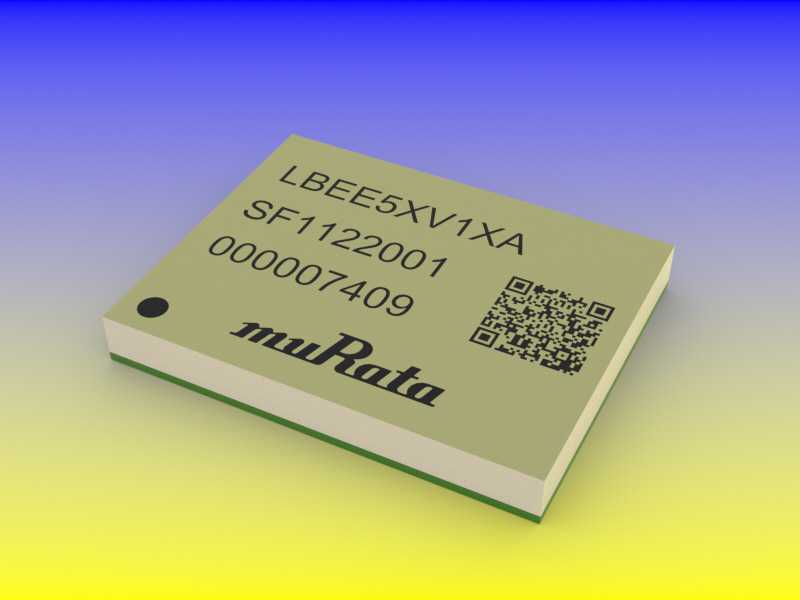

　　建模时不能只把它当作一个普通芯片方块处理。模块本体为薄型矩形封装，边缘带有密集焊盘，底部与主板之间通过表贴方式连接。三维结构中需要保留基板厚度、器件本体高度、侧面焊盘位置以及顶部丝印信息，这些细节在干涉检查和装配说明中都有实际意义。若外壳距离模块顶面过近，或者金属支架压到天线相关区域，即使机械上能够装配，无线性能也可能明显下降。因此在结构设计阶段，就应把模块的禁布区、天线净空区和周边金属件边界一起纳入模型。

　　安装边界方面，这类模块通常布置在主板边角或靠近外壳非屏蔽区域，避免被电池、金属罩、连接器和大面积铺铜完全包围。焊盘阵列决定了它对PCB平整度和回流焊工艺较敏感，布局时周围要预留检查和返修空间，不能紧贴高大元件。模块下方不宜安排需要后期操作的测试点，也不建议把易受热损伤的塑料件放在回流焊方向的近旁。对于需要通过螺丝固定的主板，还要注意螺钉柱与模块边缘的距离，防止装配应力传递到焊点。

　　从设计思路上看，组合模块的价值在于把射频前端、基带处理、晶振、屏蔽和封装接口集中完成，设备开发者只需在主板上提供电源、控制接口、匹配走线和天线条件。结构工程师拿到这类模型后，重点不是重建内部电路，而是准确表达外轮廓、高度、焊点范围和与外壳的相对位置。若设备采用塑料上盖，模块上方可保留较薄的非金属区域；若设备必须使用金属外壳，则应在对应位置开窗或采用天线延伸方案，不能单纯依靠后期测试碰运气。

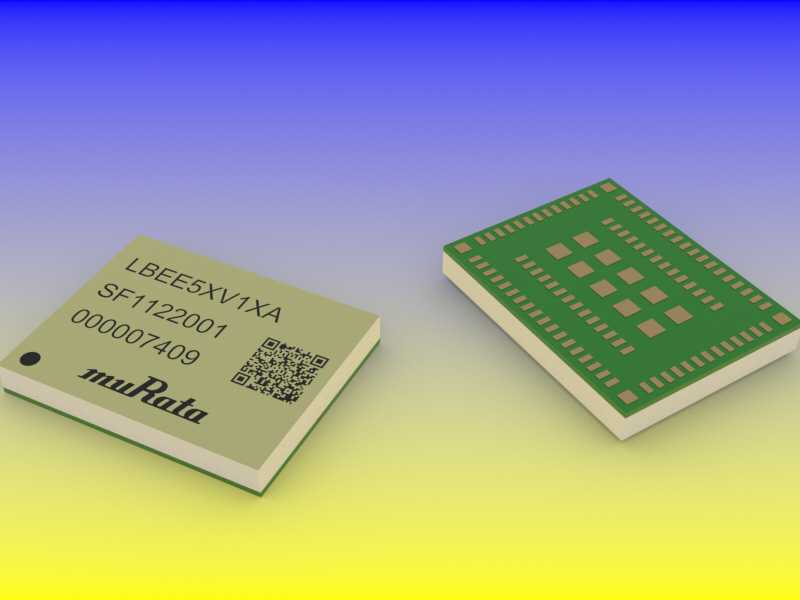

　　在工业手持终端、物联网网关、智能检测设备、小型控制器和消费类联网产品中，这类模块都比较常见。它既可以作为产品出厂后的通信入口，也可以在产线调试阶段承担近距离配置任务。三维模型把模块正反两面的形态同时表现出来，正面用于识别型号和安装方向，背面用于核对焊盘与PCB封装。对于绘制主板限位、评估屏蔽罩高度、制作装配爆炸图以及沟通焊接工艺，这种完整外观结构比简化方框更有参考价值。

　　实际堆叠中还要考虑热与可靠性。无线模块在发射状态下会产生局部温升，虽然功耗不算大，但密闭外壳内若靠近电源芯片或主处理器，应留出散热通道。模块周围的连接器、排线和金属弹片不能形成遮挡天线的连续金属面；固定卡扣也不要压在模块本体上。通过三维结构提前确认这些边界，可以在样机打样前减少返工，让通信性能、装配工艺和整机空间利用同时得到平衡。
