步进驱动双轨链条往复输送机构设计

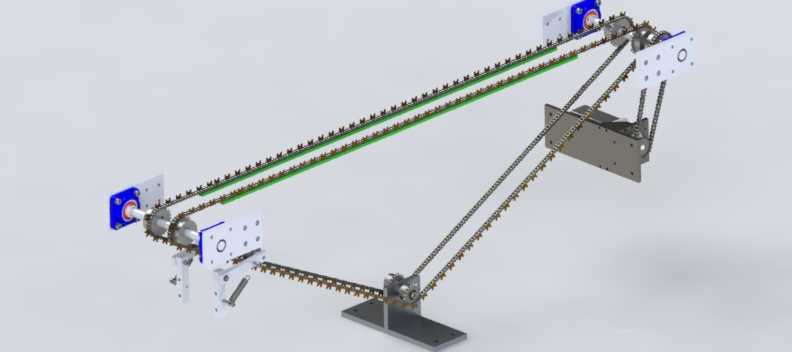

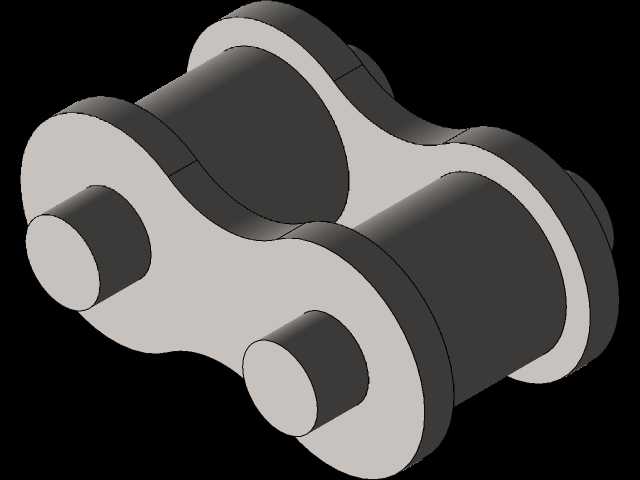

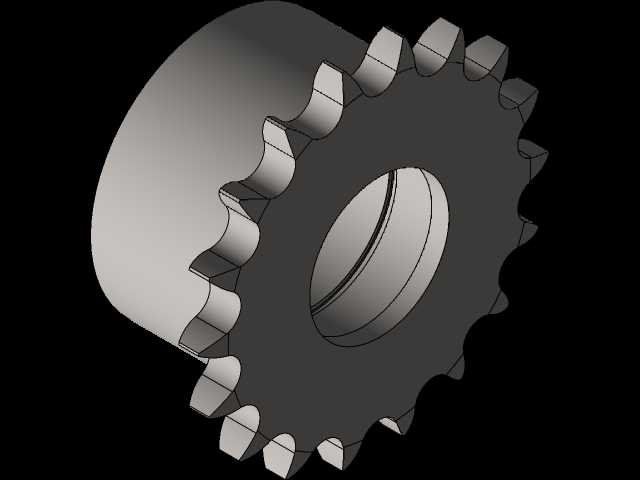

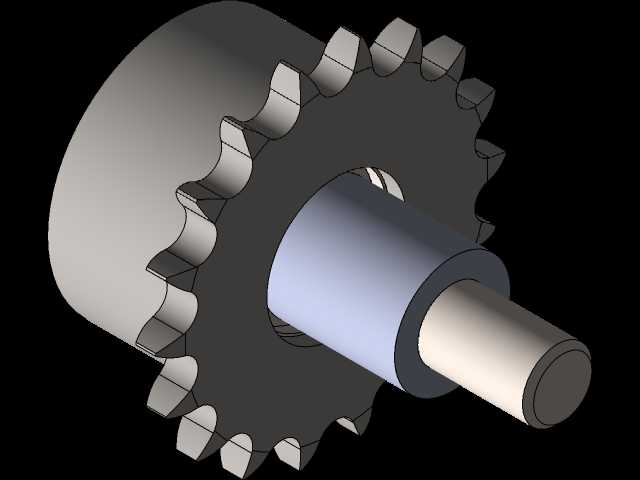

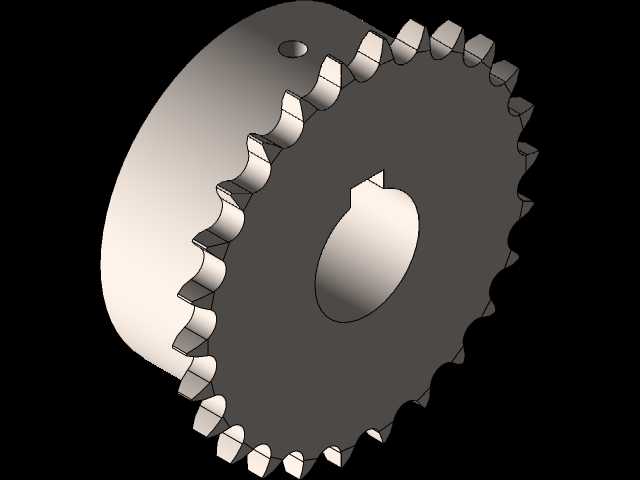

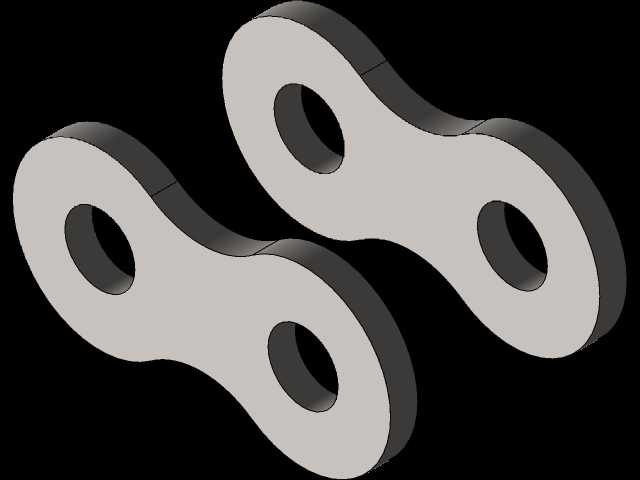

　　这套链传动输送机构的设计初衷，是解决小规格工件在多工位间的精准往复转运需求，常见于电子元器件组装线、小型五金件加工工序间的物料传递场景，相比皮带传动，链传动的传动比恒定，不会出现打滑丢步的问题，在有少量切削液、粉尘的车间环境里也能保持稳定运行，不需要频繁调整张紧度。整套机构采用双平行链条作为承载主体，链条侧边加装了带安装孔的载具固定板，可以根据待输送工件的外形定制工装治具，直接锁付在链节上，单条链条的有效行程可以根据工位间距调整链轮的中心距，图中这套结构的有效输送行程覆盖600mm范围，两端的主动、从动链轮组件都做了腰型孔安装位，现场安装时可以微调中心距来控制链条垂度，避免链条过紧加剧磨损或者过松出现跳齿问题。

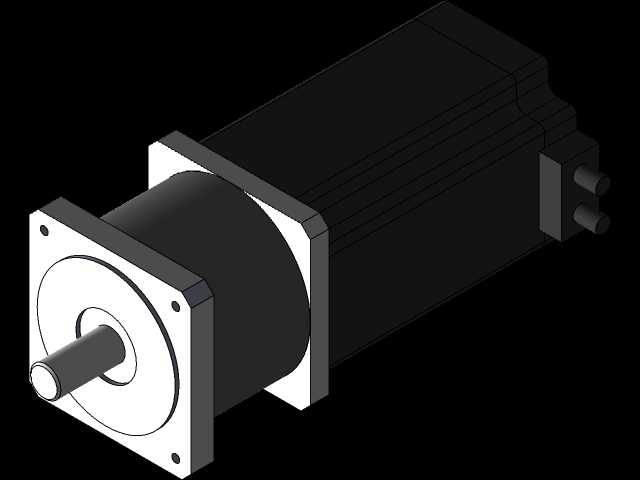

　　动力输入端搭配步进电机直连主动链轮，没有额外加减速箱，因为步进电机的低速扭矩足够驱动这套轻载输送结构，而且可以通过脉冲控制精准实现定距输送，每次移动的步距误差可以控制在0.2mm以内，完全满足小工件工位间的定位要求，不需要额外加装阻挡定位机构就能实现工位对齐。机构的安装底座采用分体式设计，底部的安装板开有通长的T型槽，可以直接固定在铝型材机架或者设备工作台面上，两端的链轮支架高度可以根据上下游设备的对接高度做±30mm的调整，不需要重新加工支架就能适配不同的线体高度差。从结构细节来看，链条的回程段没有加装托板，因为整套机构的输送长度较短，链条自重不大，靠自身刚性就能保持回程段的平直，不会出现下蹭机架的问题，

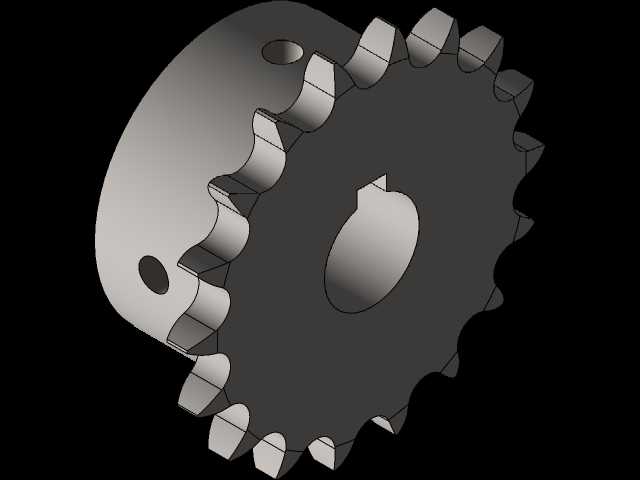

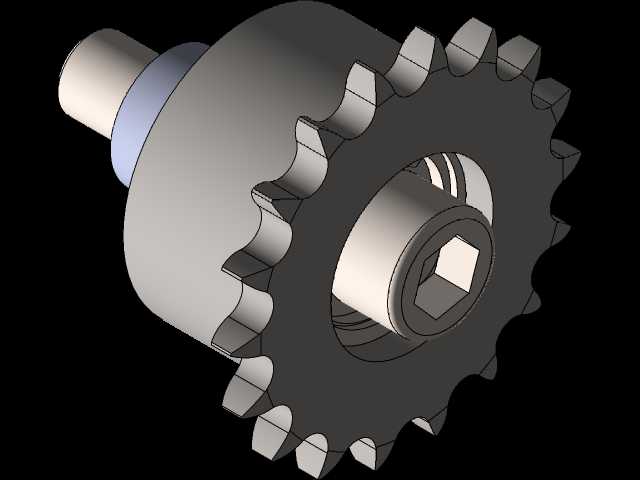

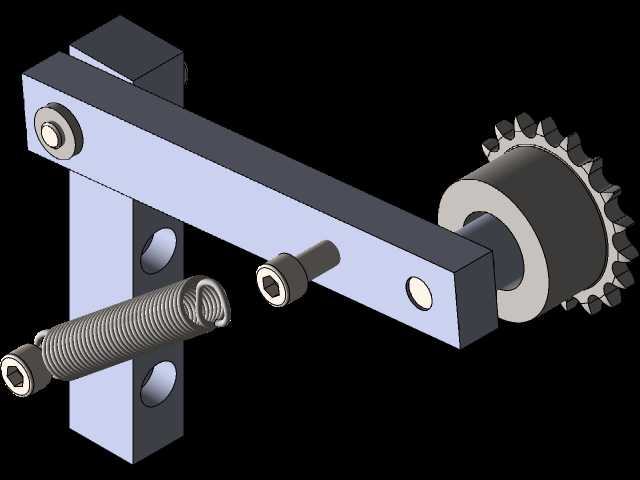

　　主动端的链轮座上集成了光电感应片安装位，可以直接加装原点传感器给控制系统提供零位信号，不需要额外设计传感器安装支架。整套机构的侧向还预留了拖链安装支架，可以给载具上的气动夹具或者检测传感器走线，避免线缆在往复运动过程中出现缠绕拉扯的问题，载具固定板上的孔位做了等距分布，不管是装真空吸座、小型夹爪还是工件定位块都能直接适配，不需要二次打孔。在设计这套结构的时候，特意将两个平行链条的主动链轮做了同轴刚性连接，保证两根链条的运动完全同步，不会出现载具偏斜卡滞的问题，从动端的两个链轮都采用独立的张紧调节结构，就算两根链条的磨损量出现细微差异，也可以单独调整张紧度，保证载具运行平稳。这套结构的整体宽度控制在180mm以内，

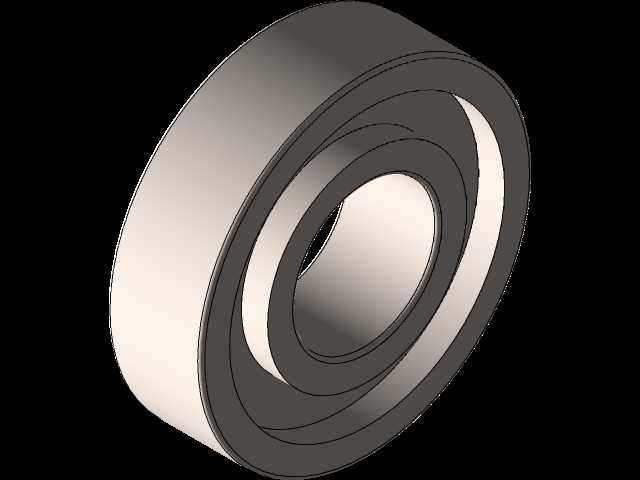

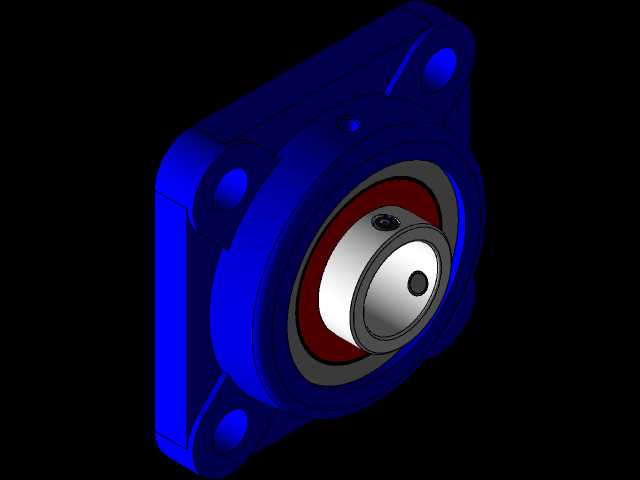

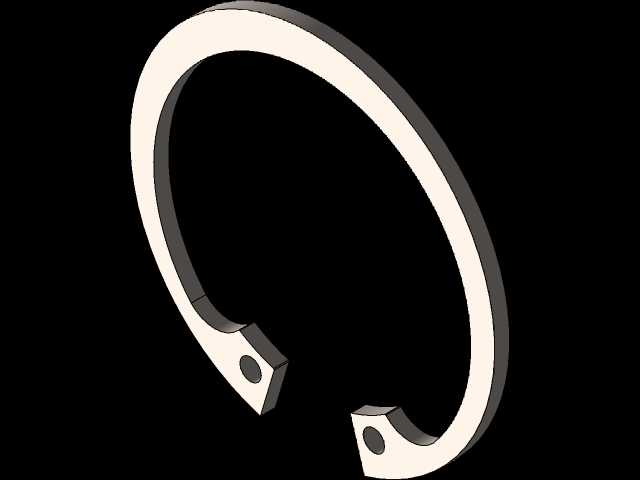

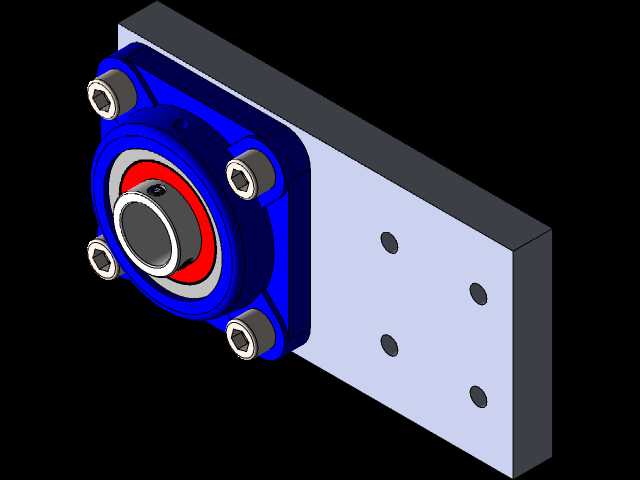

　　不会占用过多的线体安装空间，所有的转动副都采用自带密封的深沟球轴承，日常运行不需要频繁加注润滑脂，维护成本很低，适合用在小型自动化专机、实验室小型输送线、3C产品组装工位这类对安装空间、定位精度有要求，同时负载不大的场景，相比常规的皮带输送线，这套链传动结构的耐油污能力更强，在机加工工序间传递带少量切削液的工件时，不会出现皮带被腐蚀打滑的问题，使用寿命也比平皮带长三倍以上。
