五百五十行程左置电机线性滑台模组

　　这款线性运动模组在3C电子组装生产线、光伏组件搬运工位、小型机床上下料单元里都有极高的出镜率，核心作用是带动负载完成指定路径内的精准直线往复位移，替代传统气缸传动无法实现多点位精准停位的短板，也能在紧凑安装空间里替代长行程丝杠传动的冗余结构。从结构设计逻辑来看，这款模组采用全封闭铝型材基座作为主体承载结构，型材内部集成了传动与导向组件，侧面的红色密封钢带可以阻挡车间内的切削碎屑、焊接烟尘、润滑油雾进入模组内腔，避免异物卡滞导轨滑块或者磨损传动副，适配多尘、多油污的车间作业环境，不用额外加装外置防护拖罩就能满足IP54左右的基础防护等级。驱动端采用左置电机的安装布局，电机通过端部的联轴器直接和内部传动副连接，没有额外的同步带减速结构，

　　传动回差控制在极小范围内，这种侧置电机的布局可以有效压缩模组整体的轴向安装长度，在设备内部安装空间轴向尺寸受限的场景下，比同轴直连电机的模组更具布局优势，不用在电机端预留额外的轴向避让空间。导向部分采用内嵌式双直线导轨搭配四个滑块的承载结构，滑块和运动滑台刚性连接，滑台表面预留了标准的螺纹安装孔位，可以直接搭载气动夹爪、真空吸盘、检测探头、焊枪头等末端执行器，安装孔位的孔距符合通用工业模组的安装标准，不用额外加工转接板就能和市面主流末端执行器适配。五百五十毫米的有效行程可以覆盖绝大多数中小型自动化设备的位移需求，比如3C行业的PCB板转运工位，行程刚好可以覆盖上下料位到加工位的距离；小型检测设备里的探头位移，

　　这个行程也能满足全尺寸检测的扫描路径需求。安装边界方面，模组的基座底部预留了通长的T型安装槽，可以从型材任意位置锁入安装螺栓，不用在基座两端预留固定空间，安装时可以根据设备框架的实际梁位灵活调整固定点位置，适配不同的机架安装间距；滑台的侧面预留了行程限位触发块的安装位，可以搭配外置的光电传感器或者机械硬限位，设置两端的安全行程边界，避免滑台超程运行撞坏端部端盖或者传动组件。设计过程中特意将模组的整体截面高度控制在较低尺寸，在竖直安装使用的场景下，可以降低整体的重心高度，减少高速运行时的偏载晃动，水平安装时也能减少对设备内部竖向空间的占用。端部的轴承座采用集成式加工，和铝型材基座定位销连接，保证传动副的同轴度，

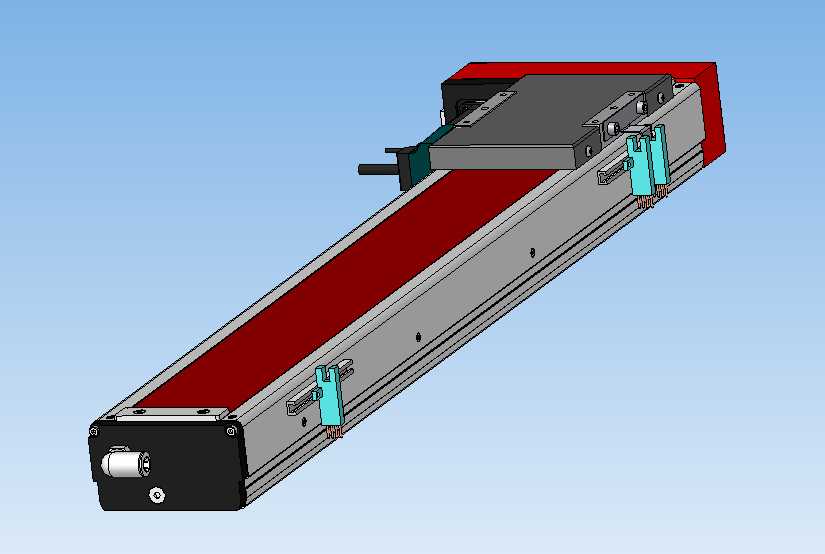

　　避免组装过程中人工调整同轴度带来的装配误差，批量组装时的一致性更好，后期维护更换传动组件时也不用反复调整定位精度。滑台上的两个青色拖链安装支架是标准配套结构，可以直接固定线缆拖链，将电机线缆、末端执行器的气管和信号线收纳在拖链内，避免运动过程中线缆拉扯磨损，拖链的弯曲半径和模组的运动速度匹配，高速往复运动时不会出现拖链卡顿或者异响的问题。这款模组的负载能力适配十公斤以内的水平负载，竖直安装时可以承载三公斤以内的负载，运行速度可以根据配套电机的参数调整，满足不同节拍的生产线需求，在点胶、锁螺丝、小件搬运、视觉检测对位这些常见工位上都能稳定运行，不用做额外的结构修改就能直接集成到设备里。
