复刻经典栓动玩具步枪三维结构设计

　　在民用玩具设计、影视道具制作以及轻武器科普教具开发领域，这类复刻经典栓动步枪外形的玩具产品，始终占据着不小的市场份额，很多结构设计从业者在接触民用消费类产品建模时，也常将这类产品作为结构拆分、曲面建模的练习载体。不同于真铁的严苛公差与强度要求，玩具类产品的设计核心要在还原经典外形辨识度的前提下，平衡注塑成型的工艺可行性、把玩时的结构可靠性，同时还要符合民用玩具的安全规范，避免出现尖锐边角、可发射硬质弹丸的风险结构。

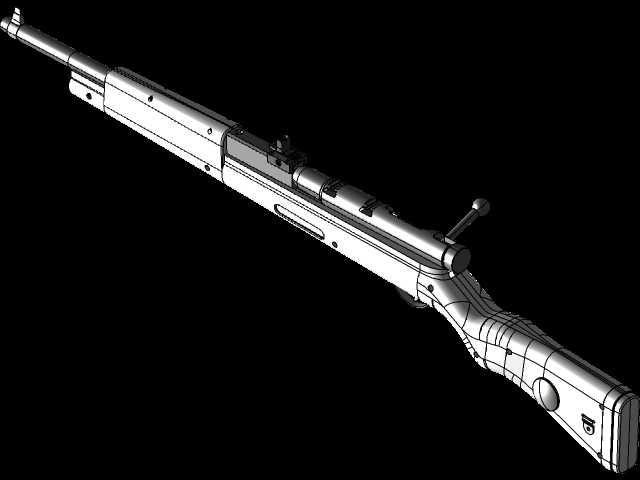

　　从结构设计逻辑来看，这款产品的整体布局完全参照经典栓动步枪的比例进行重建，整体长度控制在1100mm左右，枪管部分外径18mm，从机匣前端延伸至枪口位置，外轮廓做了多段阶梯式的造型还原，对应原品的枪管固定箍、准星安装位的结构特征，建模时特意将枪管与护木的配合间隙控制在0.3mm，既保证装配时的顺畅度，也不会出现松垮晃动的问题。护木部分采用一体化曲面造型，从机匣位置一直延伸到前背带环位置，表面做了符合握持手感的弧度处理，握持区域的截面为椭圆形，最宽处38mm，最窄处32mm，贴合普通成年人手掌的握持曲线，不需要额外包覆防滑材料就能获得不错的握持摩擦力，建模时特意将护木壁厚控制在2.5mm，完全适配ABS注塑的成型要求，避免出现壁厚不均导致的缩痕、翘曲问题。

　　机匣部分是整个产品的结构核心，所有活动部件都要集成在这个区域，栓动拉柄的旋转行程设计为90度，前后推拉行程70mm，完全还原原品的操作手感，拉柄与机匣的配合采用滑槽式结构，配合间隙0.2mm，推拉过程中不会出现卡滞，同时拉柄头部做了直径15mm的球形圆滑处理，避免操作时划伤手部。机匣上方预留了瞄准具安装的平面，长度120mm，宽度12mm，可以适配通用的玩具级瞄准镜安装支架，不需要额外打孔改造。扳机区域的结构做了简化处理，扳机行程8mm，触发力度控制在15N左右，既保留扣动的段落反馈，也不会因为力度过大导致把玩时手感生涩，扳机护圈的内圈尺寸做了放大处理，宽度28mm，高度45mm，即使佩戴薄手套也能顺畅操作。

　　枪托部分采用贴合肩部的弧形抵肩设计，抵肩板的倾斜角度为12度，和机匣轴线形成自然的夹角，抵肩时的受力面积约4500平方毫米，能够均匀分散受力，即使长时间握持把玩也不会出现局部硌压的不适感。枪托内部做了中空的加强筋结构，筋位厚度1.5mm，间距15mm，在整体重量控制在1.2kg以内的前提下，保证枪托部分的抗冲击强度，即使从1.2米高度自由跌落至水泥地面，也不会出现开裂、变形的问题。枪托尾部的金属质感标识区域做了下沉0.3mm的凹槽设计，可以后续粘贴水贴或者印刷标识，不需要额外做凸起结构，避免注塑时出现脱模困难的问题。

　　从实际应用场景来看，这类结构模型除了作为玩具产品的开模原型之外，还可以作为军事主题展馆的科普展示教具，配合剖面结构处理就能直观展示栓动枪械的基本操作逻辑，也可以作为影视道具制作的基础母模，经过表面做旧、涂装处理之后就能达到以假乱真的视觉效果，不需要额外进行比例调整。建模过程中所有的配合面都做了脱模斜度处理，外表面斜度1.5度，内表面斜度1度，完全满足注塑模具的开模要求，不需要后续进行结构修改就能直接进入模具设计环节。所有的棱角位置都做了R0.5mm以上的圆角处理，既避免了注塑时的应力集中问题，也符合玩具产品的安全标准，不会出现锋利边缘划伤使用者的情况。

　　在结构拆分逻辑上，整个产品一共拆分为17个独立零部件，枪管、机匣、护木、枪托、拉栓、扳机、护圈等部件都可以独立拆分，方便后续进行配色喷涂、结构改造，零部件之间的连接主要采用卡扣配合加少量定位柱的方式，装配时不需要使用螺丝或者粘接剂，普通使用者也可以快速完成拆装，降低生产环节的装配复杂度，也方便后续的维修更换。背带环的位置分别设置在护木前端和枪托尾部，环内直径10mm，可以适配通用宽度20mm的玩具枪背带，不需要额外定制配件。整体外形的比例误差控制在2%以内，在不涉及原品核心功能结构的前提下，最大化还原了经典栓动步枪的外形辨识度，同时所有结构都符合民用玩具的设计规范，不存在违规结构风险。
