拖拉机前置装载铲斗总成结构设计

　　该铲斗结构主要配套中小马力拖拉机前置装载作业场景，在农田水利清淤、牧场粪污清运、砂石料短途转运、粮堆散料归集、厂区废渣清理等工况中承担散状物料的铲取、抬升、转运与卸料动作。整套结构在建模阶段优先考虑田间非硬化路面作业的受力特征：拖拉机前桥承载能力有限，铲斗整体采用薄壁弧形侧板配合冲压成型斗底的轻量化构型，在保证斗容利用率的前提下控制整机前端附加载荷，避免举升工况下前轮附着力过度损失。

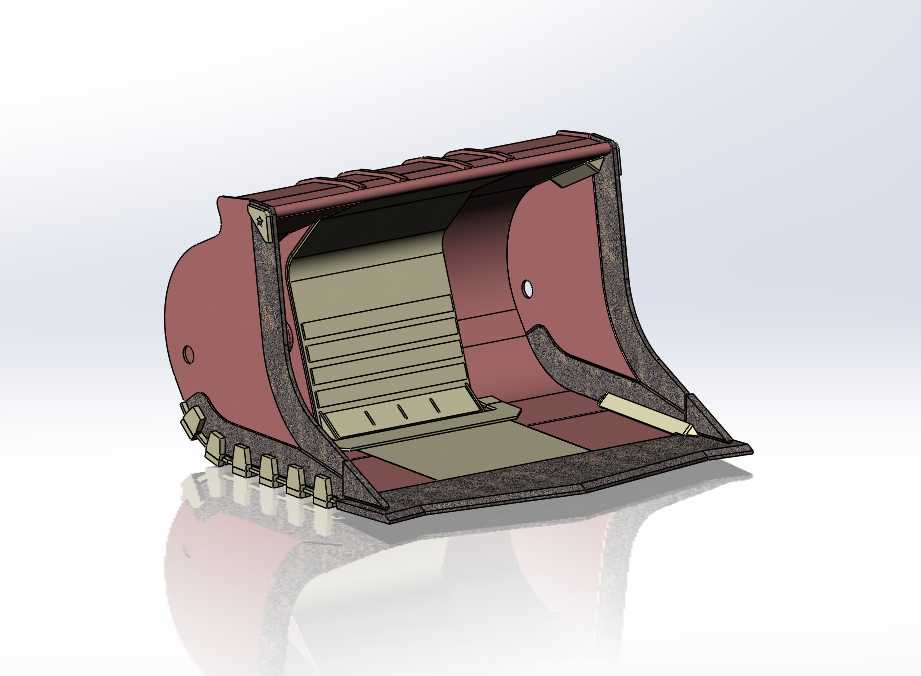

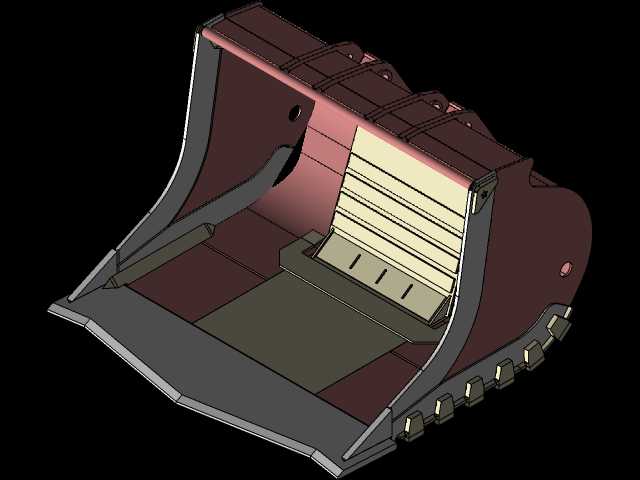

　　从实际作业逻辑拆解，铲斗切入料堆时，斗体前缘最先承受冲击载荷，因此前缘通长布置可更换的高强度切削刃板，刃板通过沉头螺栓与斗底主梁连接，磨损后可单独拆换，无需整体更换斗体；切削刃沿作业方向均匀排布一体式斗齿，齿尖伸出刃板端面一定距离，铲取压实沙土、结块厩肥、冻融碎土时，斗齿先行刺入料层破开致密结构，大幅降低铲入阻力，减少拖拉机前轮打滑概率。斗腔内部沿物料流动方向布置多道横向耐磨衬板，散料在斗内滑移卸料时，衬板直接承接物料冲刷，避免主斗壁被磨薄穿孔，衬板磨损到限后可逐块更换，降低运维成本。

　　外形与安装边界层面，斗体整体宽度匹配对应马力级拖拉机前端装载臂的跨距，两侧板外侧预留铰接销孔与拉杆连接位，销孔同轴度在建模时严格约束，保证铲斗与动臂、摇臂装配后无卡滞；斗体后侧上部设计铰接耳板，耳板厚度根据举升偏载工况的剪切强度校核取值，耳板销孔内预留衬套安装空间，可压入耐磨铜套或复合衬套，缓解作业过程中销轴的径向磨损。斗腔截面采用前宽后窄、底部向卸料方向微倾的弧形构型，铲料时物料靠自重向斗腔深处填充，满斗率更高；举升卸料时，动臂举升到上限位置后转斗油缸拉动摇臂，带动铲斗绕上铰接点向前翻转，弧形斗壁无物料滞留死角，含水率偏高的湿土、碎秸秆混合物料也能顺利卸出，不会在斗底积料。

　　设计过程中针对偏载工况做了专项强化：拖拉机单侧贴边坡取料时，靠近边坡一侧的侧板会承受额外侧向挤压力，因此侧板外侧沿轮廓焊接分段加强筋，筋板走向从下铰接点延伸到斗口上沿，把侧向载荷直接传递到铰接支座，避免侧板受侧向力发生外胀变形。斗体顶部沿宽度方向布置多道横向加强肋，铲斗插入料堆后驾驶员 often 会操作动臂上下颤动撬动料层，顶部加强肋可抵抗斗口受撬动力产生的弯折变形，长期作业后斗口不会出现喇叭口状外扩。

　　田间作业场景下，铲斗还经常被用来平整田埂、推送堆积的秸秆或农家肥，斗体背面设计为平整弧面，推送作业时受力均匀，不会出现局部应力集中导致的焊缝开裂。所有外露焊接边在建模时预留了合理焊脚尺寸，受力集中的耳板与斗体连接位置采用围焊结构，避免交变载荷下焊缝起裂。整套结构的装配关系完全还原实车安装逻辑，动臂连接销、转斗拉杆销的位置尺寸符合常规拖拉机前置装载机的接口标准，同功率段不同品牌的拖拉机装载臂只要匹配对应销孔间距，即可完成适配挂接，不需要额外改制连接支座。

　　针对散料作业的磨损特性，斗齿采用阶梯排布方式，相邻齿间的间隙控制在合理范围，既可以在铲掘大块物料时让碎料从齿间漏过降低阻力，又能在归集细小颗粒散料时配合切削刃完成全宽度收料，不会出现条状漏料。斗腔内部的衬板安装孔全部采用 countersunk 设计，螺栓装入后端面不突出衬板表面，不会被流动物料长期冲刷导致螺栓头部磨损失效。侧板后缘与动臂避让间隙在建模时做了运动干涉校核，铲斗从最大收斗角翻转到最大卸料角的全行程中，侧板、加强筋都不会与动臂臂体、油缸管路发生剐蹭，满足实车动作的全范围安全边界。
