老式轮式农用拖拉机整机结构设计

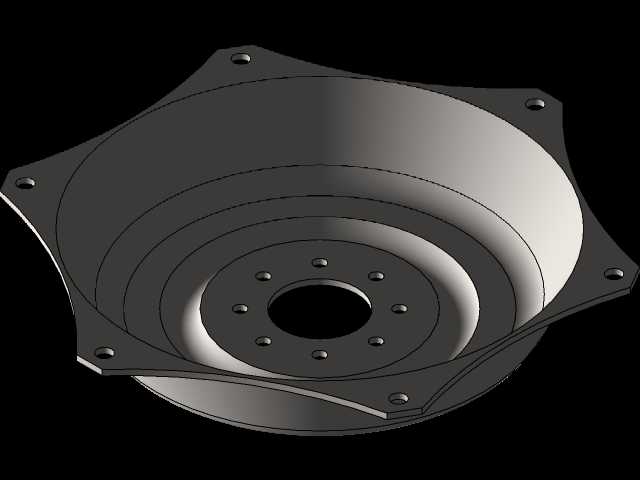

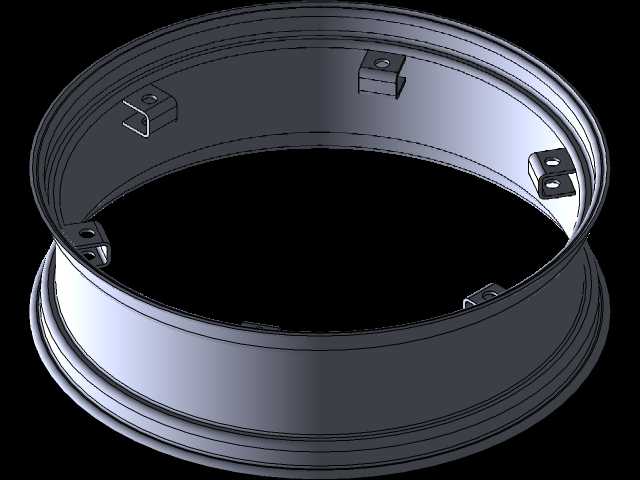

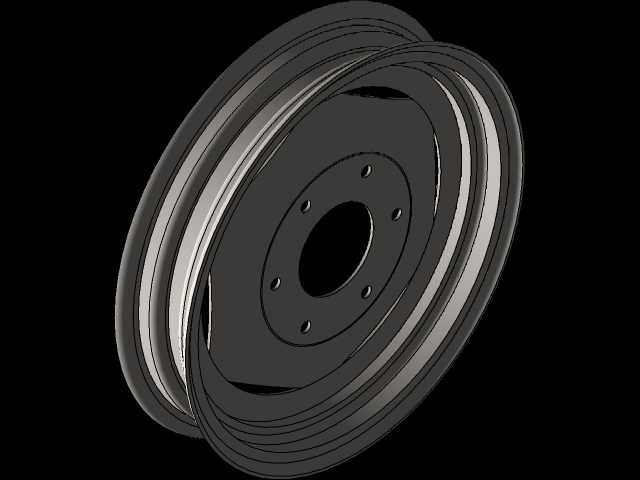

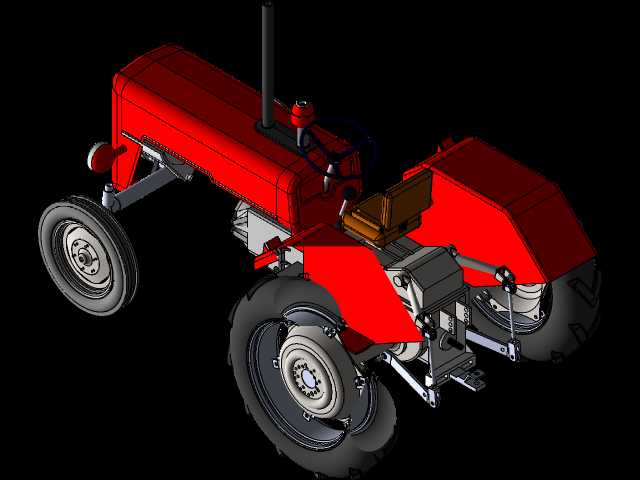

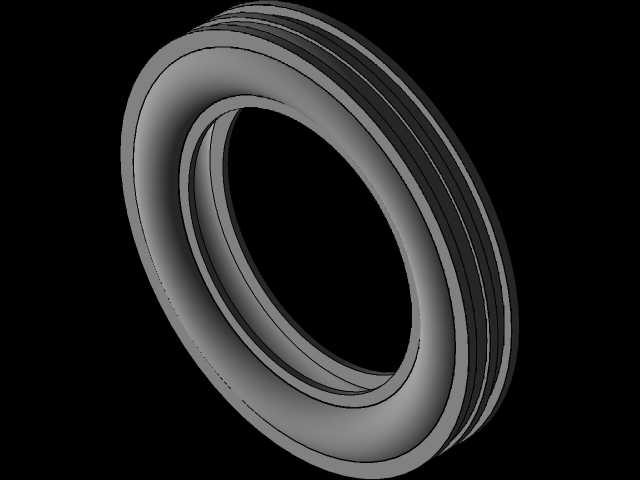

　　这款轮式拖拉机的结构设计，核心面向小块农田作业、乡村短途农资转运的实际使用场景，在丘陵、平原零散耕地的作业环境里，这类机型的通过性、维修便利性一直是基层使用者最关注的点。整机采用传统后轮驱动布局，后轮匹配大直径深花纹农用轮胎，轮辋做了加强辐条结构，能够在泥泞耕地、松软土路提供足够抓地力，前轮采用小直径转向轮，转向节的摆角预留了足够余量，最小转弯半径控制在同级别机型的常规水平，适配田埂间狭窄的转向空间。

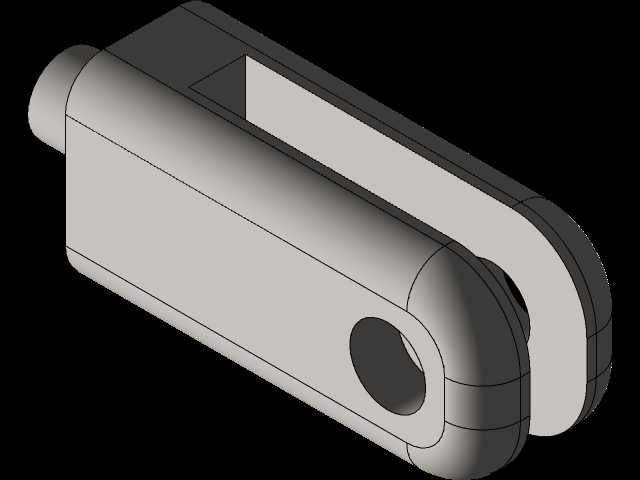

　　从功能特性来看，整机覆盖了发动机舱、驾驶位、传动系统、后悬挂挂载接口几个核心模块，发动机舱预留了单缸/小排量多缸柴油机的安装空间，舱体侧面留出了散热通风的间隙，排气管道从舱体上部引出，高度避开了驾驶员的视线范围，同时避免作业时扬尘被气流卷到驾驶区域。驾驶位采用简易减震坐垫，安装位置在前后轮轴距的中心偏后位置，作业时能够平衡前后轴的载荷分布，操作杆件的排布预留了足够的操作空间，不会出现肢体干涉的情况。后悬挂部分保留了标准的三点式挂载接口，能够匹配犁、旋耕机、小型拖车等常规农用机具，悬挂的铰接点做了耐磨衬套的安装位，长期作业铰接磨损后可以快速更换衬套，不需要整体更换结构件。

　　设计思路上没有追求过于复杂的电控结构，所有传动、转向、挂载结构都采用成熟的机械连接方案，拆解后每个部件都可以用常规机加工手段制作，适配基层维修站点的加工能力，很多结构参考了存量老旧拖拉机的成熟设计，把不同机型上经过长期使用验证的可靠结构整合到一起，避免了全新结构带来的可靠性风险。整机的外形尺寸控制在常规小型农用拖拉机的边界范围内，总宽度不超过常规乡村机耕道的通行宽度，总高度满足农村常见限高杆、果树下通行的需求，轴距的设定兼顾了行驶稳定性和转向灵活性，前后轮的轮距可以通过轮辋的安装调整来适配不同垄距的农田作业需求。

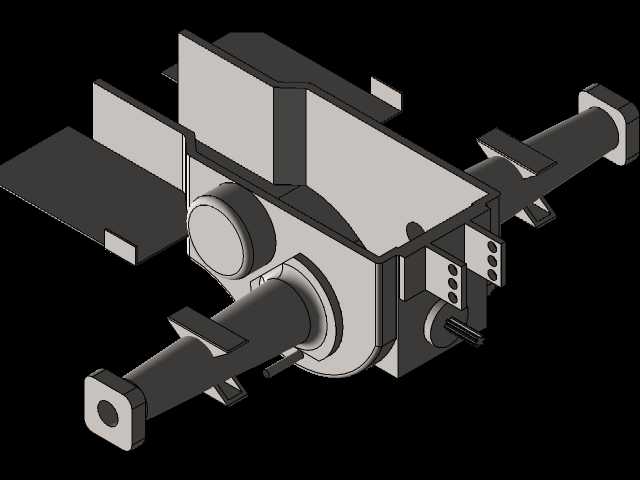

　　安装边界方面，发动机安装位的连接孔位匹配市面主流小型农用柴油机的安装尺寸，不需要额外做转接支架就可以完成动力单元的装配；传动系统的连接法兰和变速箱输入轴的对接尺寸沿用通用规格，后期更换变速箱配件不需要定制加工；轮胎和轮辋的配合尺寸采用通用规格，替换轮胎时可以直接采购市面常见的农用轮胎，不需要定制特殊尺寸的配件。燃油箱布置在发动机舱侧方，加油口位置预留了足够的操作空间，日常加油不需要掀开舱盖；电瓶安装位在驾驶位侧下方，接线端子的位置避开了泥水容易飞溅的区域，减少线路腐蚀的概率。整机的所有外露螺栓都采用常规国标规格，日常维护拆解不需要特殊专用工具，普通农户用随车配备的扳手就可以完成常规的保养、易损件更换操作。

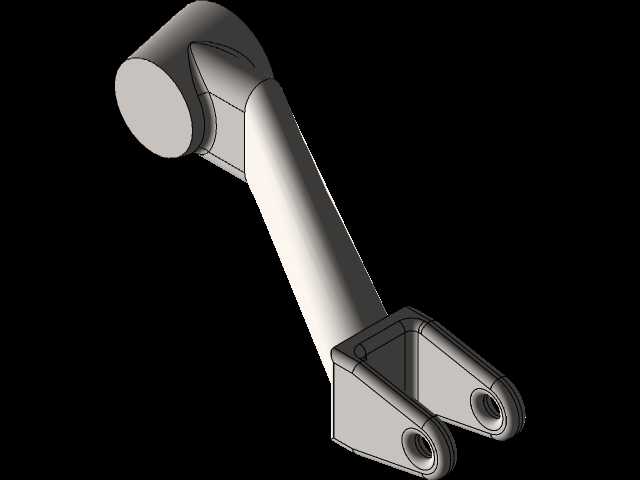

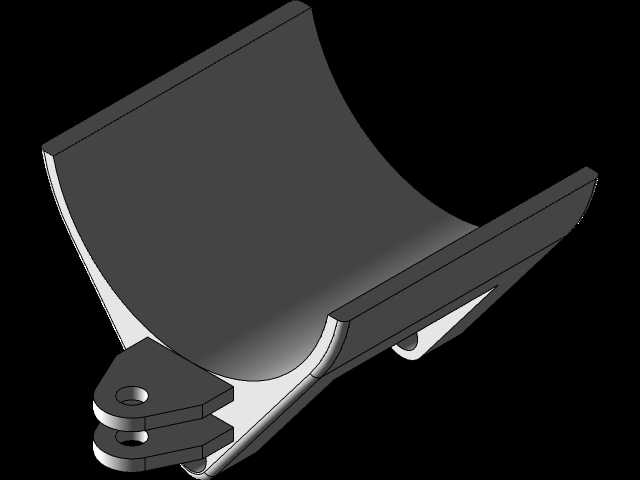

　　在作业场景的适配细节上，前轮的挡泥板弧度覆盖了轮胎上半部分，行驶时带起的泥水不会甩到转向机构和驾驶位区域；后轮挡泥板延伸到轮胎后侧，挂载拖车时可以减少泥水甩到拖车连接机构的情况。车架采用槽钢焊接的梯形结构，前部预留了配重块的安装位，耕地作业时可以根据挂载农具的重量加装前部配重，避免前轮翘头影响转向操控；后部的牵引挂钩位置做了双层钢板加强，拖挂重物时不会出现挂钩变形、断裂的问题。转向机构采用机械拉杆连接，没有液压助力结构的设计虽然转向力度稍大，但结构故障率极低，在缺少维修条件的偏远乡村也能长期稳定使用，不会因为助力系统故障导致整机无法移动。
