30mm孔径双座导轨安装固定夹具

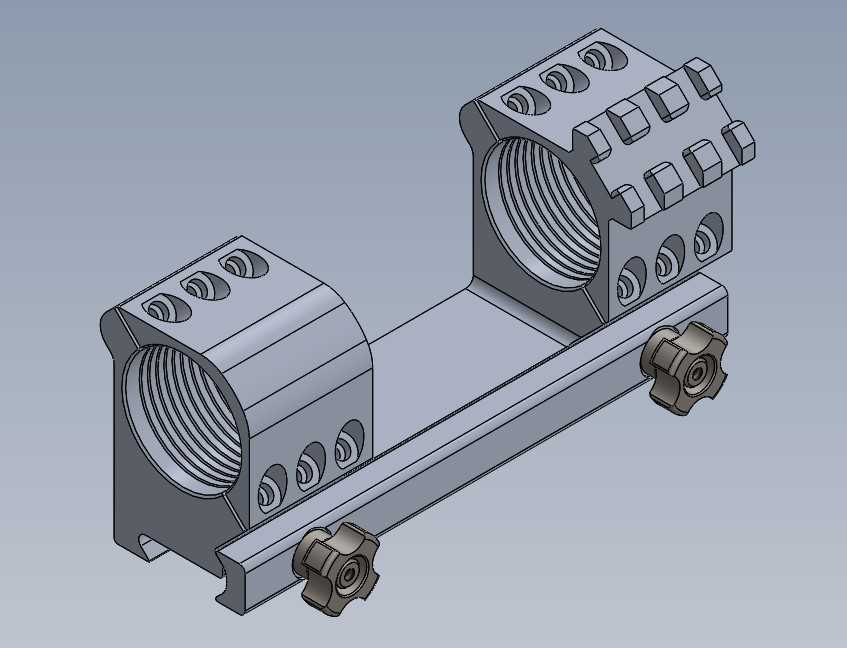

　　这款双座式安装固定组件，核心适配环形直径30mm的柱状部件装夹需求，从夹持孔中心到安装贴合面的垂直距离严格控制为30mm，整体依托标准导轨实现滑动与锁止，是工业检测、光学架设、工装辅具搭建场景中常用的定位装夹零件。

　　从实际应用场景来看，这类夹座常出现在机床辅助检测工位的传感器架设、小型光学实验平台的镜筒固定、自动化设备的管线导向支撑、非标工装的柱状零件定位环节，区别于单孔夹座的单点固定结构，双座布局能为被夹持件提供更长的支撑跨距，有效降低悬臂装夹带来的晃动偏移，尤其适合有同轴度要求的管状、柱状零件架设，避免单点锁紧后零件出现低头、偏转的问题。

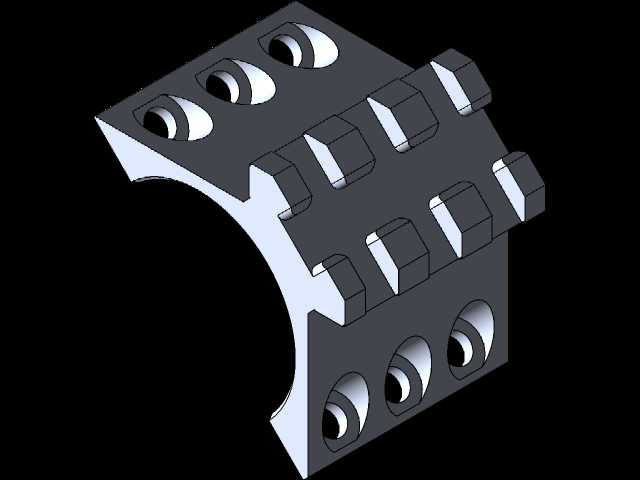

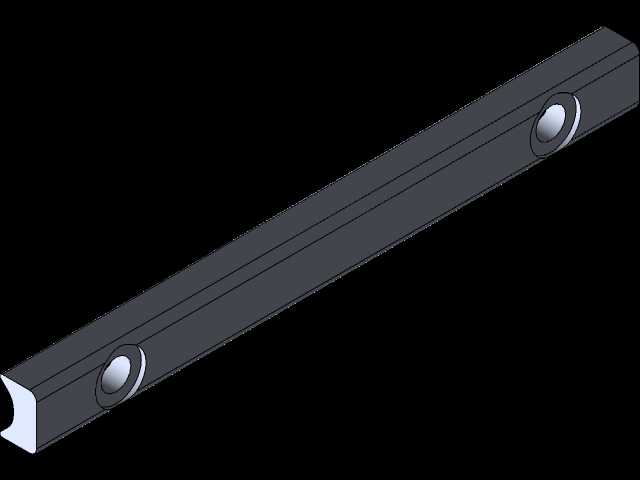

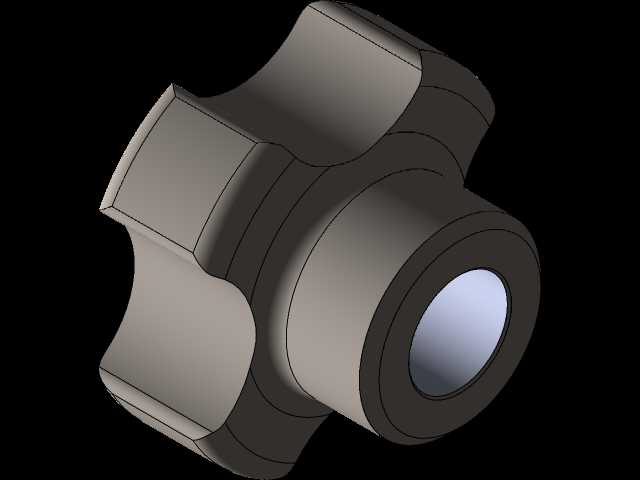

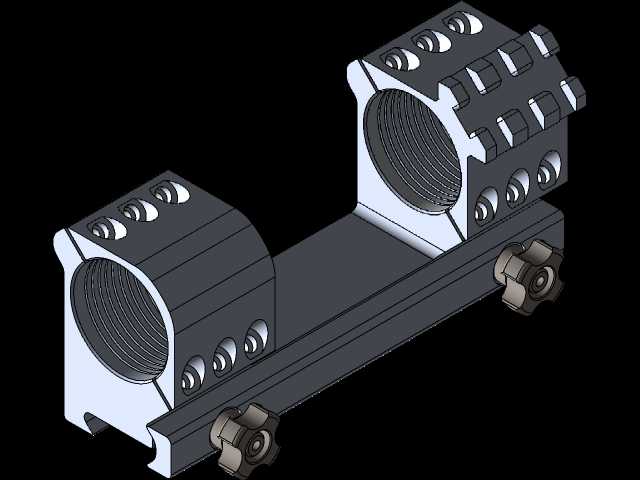

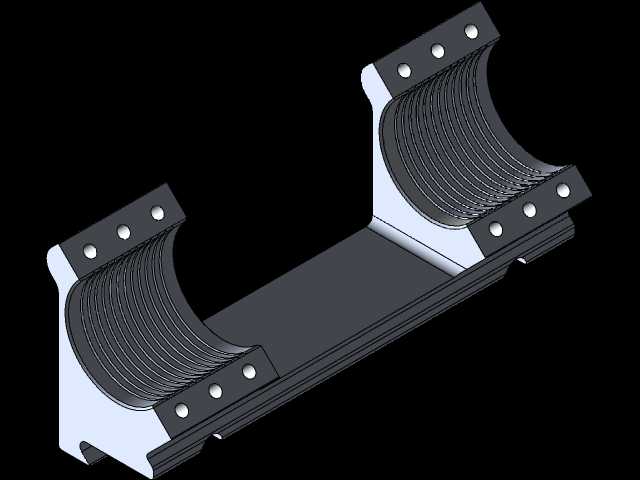

　　结构设计上，两个独立的夹持座通过一体化的连接底板连为整体，底板下方加工有与标准皮卡汀尼导轨完全匹配的卡槽轮廓，不需要额外加工安装孔，就能直接卡入导轨槽内实现快速装配。每个夹持座的侧面都配置了滚花手拧锁紧旋钮，不需要额外工具就能手动完成夹座在导轨上的位置锁止，调整位置时只需要松开旋钮即可沿导轨轴向滑动，适配不同长度的被夹持件安装需求。夹持孔采用开口式弹性夹装结构，孔壁加工有细密的防滑齿纹，孔身上方和侧部分别布置了多组锁紧螺钉孔，当柱状件穿入夹持孔后，拧紧对应位置的螺钉就能让开口夹套产生均匀的弹性形变，抱紧被夹持的圆柱表面，多螺钉布局能让抱紧力均匀分布在孔壁圆周上，避免单螺钉锁紧导致的零件偏斜，也能减少薄壁柱状件被夹变形的风险。

　　安装边界方面，除了明确的30mm夹持孔径、30mm中心高参数外，夹座的整体宽度、连接底板的厚度都做了轻量化控制，在保证结构刚性的前提下尽可能压缩占用空间，相邻夹座之间的连接段做了等厚加强处理，避免两个夹座受力后出现相对扭转，保证两个夹持孔的同轴度公差控制在装夹允许范围内。导轨配合面的卡槽尺寸严格匹配通用导轨的轮廓公差，滑动时无明显旷量，锁止后不会出现沿导轨垂直方向的抬升间隙，手拧旋钮的锁紧力经过调校，手动拧紧后即可提供足够的锁止摩擦力，承受常规工况下的振动、冲击载荷不会出现位置滑移。

　　从设计思路的角度，这类夹座没有采用复杂的分体拼接结构，两个夹座与底部安装板做一体化设计，减少了拼接带来的装配累积误差，所有的锁紧螺钉孔都做了沉头处理，螺钉锁紧后头部不会突出夹座表面，避免安装调整时剐蹭操作人员或周边管线。夹持孔的开口槽宽度经过计算，在适配30mm直径零件时，弹性形变范围能覆盖±0.2mm的直径公差，不需要额外定制夹套就能适配常规公差范围内的圆柱零件，提升了组件的通用适配性。在实际选型使用时，需要确认被夹持件的直径在夹持范围内，同时确认安装导轨的规格与夹座底部卡槽匹配，安装时先将两个夹座的锁紧螺钉预松，穿入被夹持件后调整两个夹座的间距，让支撑点尽可能靠近被夹持件的两端，再锁紧夹持螺钉，最后调整夹座在导轨上的轴向位置，确认位置后拧紧手拧锁钮完成固定，这种安装流程不需要复杂的调试，普通装配人员就能快速完成架设，能大幅缩短工装搭建、工位调整的时间成本。
